Efecto de Armas A/T
- Tema iniciado carblue
- Fecha de inicio
Impacto y efecto sobre la armadura de un BMP de una ronda HEDP 502 de un rifle sin retroceso Carl-Gustaf de 84 mm
Leopard 2 diparando proyectiles DM33 de 120 mm a un Leopard 1 usado como blanco
El DM33 APFSDS-T tiene un sabot compuesto de tres partes de aluminio y un perforador cinético de tungsteno dividido en dos partes, y se dice que es capaz de penetrar hasta 560 mm. de blindaje de acero, a una distancia de hasta los 2.000 metros
Tras penetrar esa munición se revienta en fragmentos para matar a la tripulación.
Tiene que ser urgente la modernización del TAM, urgente...
Totalmente de acuerdo, ni siquiera si recibe el blindaje IP. Mi opinión iba mas justamente a aumentar las capacidades para darle una chance mas de sobrevivir a nuestros tanquistas. Cualquier impacto de 120 mm en un TAM significa destrucción, y si a eso le agregamos que un 105 mm tiene que estar mucho mas cerca para tener oportunidad de dañar un MBT clase 60, imagínate...
Dardo APFSDS arrojando sus pétalos sabot y luego uno penetrando 10 placas de acero
M2A2 Bradley ODS-SA tras impacto directo de un tanque ruso T-72 «"Esta es mi brigada, no había nadie dentro excepto la tripulación, la tripulación está ilesa, el vehículo está siendo reparado".
Combatiente de la 47ª brigada "Magura"

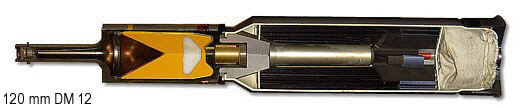

Leopard 2 canadiense dispara un proyectil antitanque multipropósito DM12 de 120 mm en Afganistán
La DM 12 fue desarrollada como una granada multipropósito y está destinada a ser utilizada no sólo contra objetivos blindados sino también contra objetivos no blindados, fortificaciones de campaña y fuerzas vivas. La granada tiene una carga perfilada para penetrar objetivos blindados. Mediante una carcasa de granada adaptada, además del propio efecto de carga moldeada, se consigue un mayor efecto de fragmentación al detonar. El efecto de penetración sobre los objetivos de los tanques debería realizarse con un ángulo de impacto de 60 grados en áreas de hasta 220 mm. En un ángulo de impacto de 90 grados, penetra aproximadamente 450 mm de blindaje de mamparo, dependiendo del contenido cerámico del blindaje. Con armadura de acero homogénea es posible una profundidad de penetración de unos 700 mm. Sin embargo, la combinación de carga conformada y bala de fragmentación es un compromiso. Los datos de rendimiento cuando se utilizan contra objetivos no blindados, fortificaciones de campaña y fuerzas vivas son significativamente inferiores a los de una granada de fragmentación convencional como la rusa HE-FRAG OF-26 de 125 mm. Por este motivo, algunas fuerzas armadas ya han presentado la nueva granada DM 11 HE, que también está prevista para la Bundeswehr.
La DM 12 fue desarrollada como una granada multipropósito y está destinada a ser utilizada no sólo contra objetivos blindados sino también contra objetivos no blindados, fortificaciones de campaña y fuerzas vivas. La granada tiene una carga perfilada para penetrar objetivos blindados. Mediante una carcasa de granada adaptada, además del propio efecto de carga moldeada, se consigue un mayor efecto de fragmentación al detonar. El efecto de penetración sobre los objetivos de los tanques debería realizarse con un ángulo de impacto de 60 grados en áreas de hasta 220 mm. En un ángulo de impacto de 90 grados, penetra aproximadamente 450 mm de blindaje de mamparo, dependiendo del contenido cerámico del blindaje. Con armadura de acero homogénea es posible una profundidad de penetración de unos 700 mm. Sin embargo, la combinación de carga conformada y bala de fragmentación es un compromiso. Los datos de rendimiento cuando se utilizan contra objetivos no blindados, fortificaciones de campaña y fuerzas vivas son significativamente inferiores a los de una granada de fragmentación convencional como la rusa HE-FRAG OF-26 de 125 mm. Por este motivo, algunas fuerzas armadas ya han presentado la nueva granada DM 11 HE, que también está prevista para la Bundeswehr.
Pruebas de tiro sobre blindaje británico Chobham 1979
El cambio de un estilo tradicional de placa de blindaje sólido al nuevo blindaje Chobham proporcionó a los tanques británicos un nivel de protección que no estaba disponible anteriormente. En este clip de pruebas (lo siento, Imgur limita los clips a 60 segundos o menos), un tanque Chieftain dispara un panel de armadura Chobham disparando APDS (carga ajustada) para simular combates de rango de combate y luego también una carga estática para simular un ataque de HEAT. La placa de acero sólida normal se perfora cada vez, pero aquí, con Chobham, la cara posterior del panel está deformada pero por lo demás no presenta daños. El vídeo completo con comentarios se puede ver en YT:
El cambio de un estilo tradicional de placa de blindaje sólido al nuevo blindaje Chobham proporcionó a los tanques británicos un nivel de protección que no estaba disponible anteriormente. En este clip de pruebas (lo siento, Imgur limita los clips a 60 segundos o menos), un tanque Chieftain dispara un panel de armadura Chobham disparando APDS (carga ajustada) para simular combates de rango de combate y luego también una carga estática para simular un ataque de HEAT. La placa de acero sólida normal se perfora cada vez, pero aquí, con Chobham, la cara posterior del panel está deformada pero por lo demás no presenta daños. El vídeo completo con comentarios se puede ver en YT:
