Apartándose un poco dél tema quiero compartir la comparativa dé tamaños entré adversarios en diferentes conflictos y sus combates aéreos.
Aquí les dejó la comparación entré el MiG-17 y el Vought F-8




McDonnell Douglas F-4E Phanthom vs MiG-17



Grumman F-14A vs MiG-23E libio



[Motocar]

Repost Cutaway FMA IA-63 Pampa, ahora compartido directo desde mí archivo.



[Motocar]

Cutaway American Grumman AA-1 Yankee



[Motocar]

Cutaway "Submarino de Concreto" concepto estudiado para construir naves submarinas económicas e indetectables, especulación artística publicada en la revista Popular Mechanics dé octubre 1998 edición en inglés y diciembre en español. Si algún amigo dél tema posee ese ejemplar mucho agradecería lo escaneara y compartiera por aquí. Gracias Motocar

<a href='https://postimages.org/' target='_blank'><img src='https://i.postimg.cc/SxzQzwPQ/20100423012608.jpg' border='0' alt='20100423012608'/></a>



[Motocar]

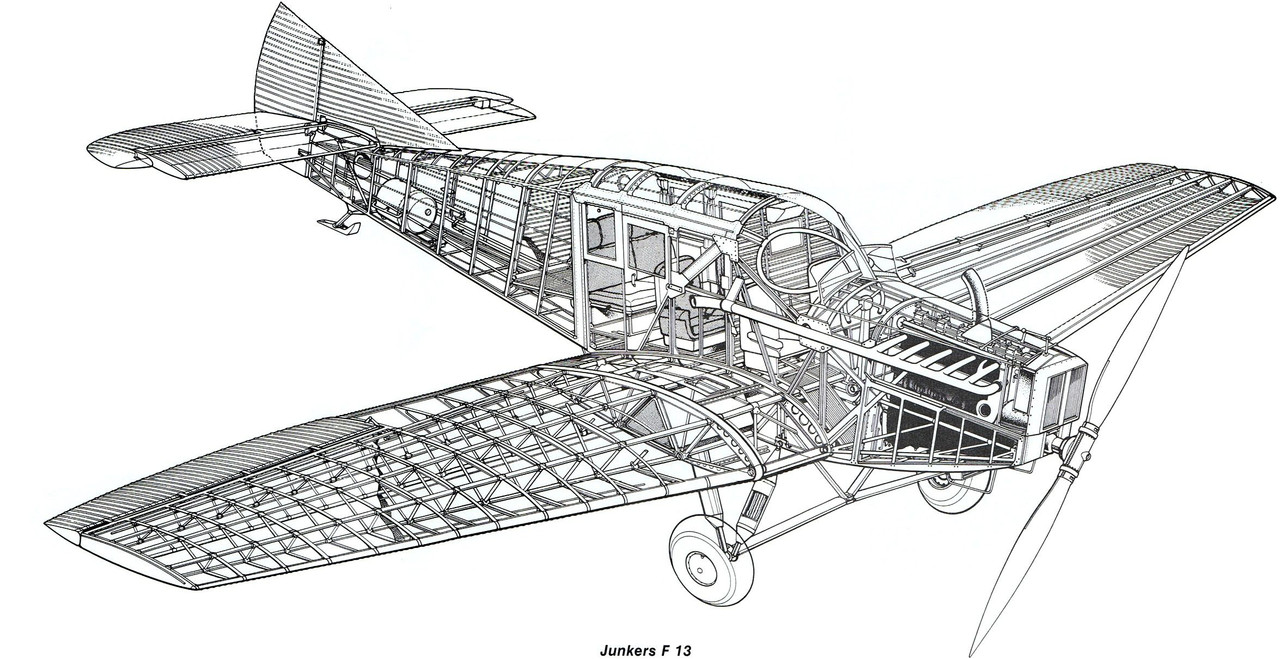

Cutaway Junkers F 13, tras años dé buscar esté aeroplano que cumplió un importante rol en el desarrollo dé rutas en Suramérica, en especial en Brasil, Venezuela, Colombia en la exploración y creando las primeras rutas aéreas, algunos fueron equipados con flotadores para usar ríos y lagos cómo pistas.



[Motocar]

Cutaway Republic F-84



[Motocar]



[MC72A]

Excelente Hallazgo Motocar!!
Un Clàsico de los años dorados de la aviaciòn comercial, que no tenìa su Cutaway que le hiciera Justicia !
El F-13 de entreguerras es realmente uno de esos pajaros que abrieron los rincones del mundo y lugares paraisiacos.

Cutaway Junkers F 13, tras años dé buscar esté aeroplano que cumplió un importante rol en el desarrollo dé rutas en Suramérica, en especial en Brasil, Venezuela, Colombia en la exploración y creando las primeras rutas aéreas, algunos fueron equipados con flotadores para usar ríos y lagos cómo pistas.



[Motocar]

MC72A ahí lo tienes para un retoque con historia incluida...! Saludos



[Motocar]

Cutaway Alekseev Kaspian Monster, aunque en formato medio es el primer corte esquemático qué ubicó dél mismo en años, publicado en la web rusa Airear.ru y no sé lee quien es su autor.

P.D. les debo el comentario. Motocar



[Motocar]

Repost Cutaway KM Kaspian Monster ahora en jpg



[Motocar]

Repost Cutaway KM Kaspian Monster ahora en jpg



[Motocar]

Cutaway Tupolev ANT-2, sin ser un corte esquemático tradicional está fotografía nos nuestra un corté en sección dé esté primogénito dé la firma Tupolev, con esté diseño dé un avión ligero construido íntegramente en aluminio con láminas dé dural, fuselaje en sección triangular que le brindaban gran fortaleza y ligereza, sé construyeron muy pocos ejemplares a falta dé un motor nacional que hiciera viable su producción. Compartido desde la web rusa airear.ru.

http://airwar.ru/image/idop/law1/ant2/ant2-1.jpg



[Motocar]

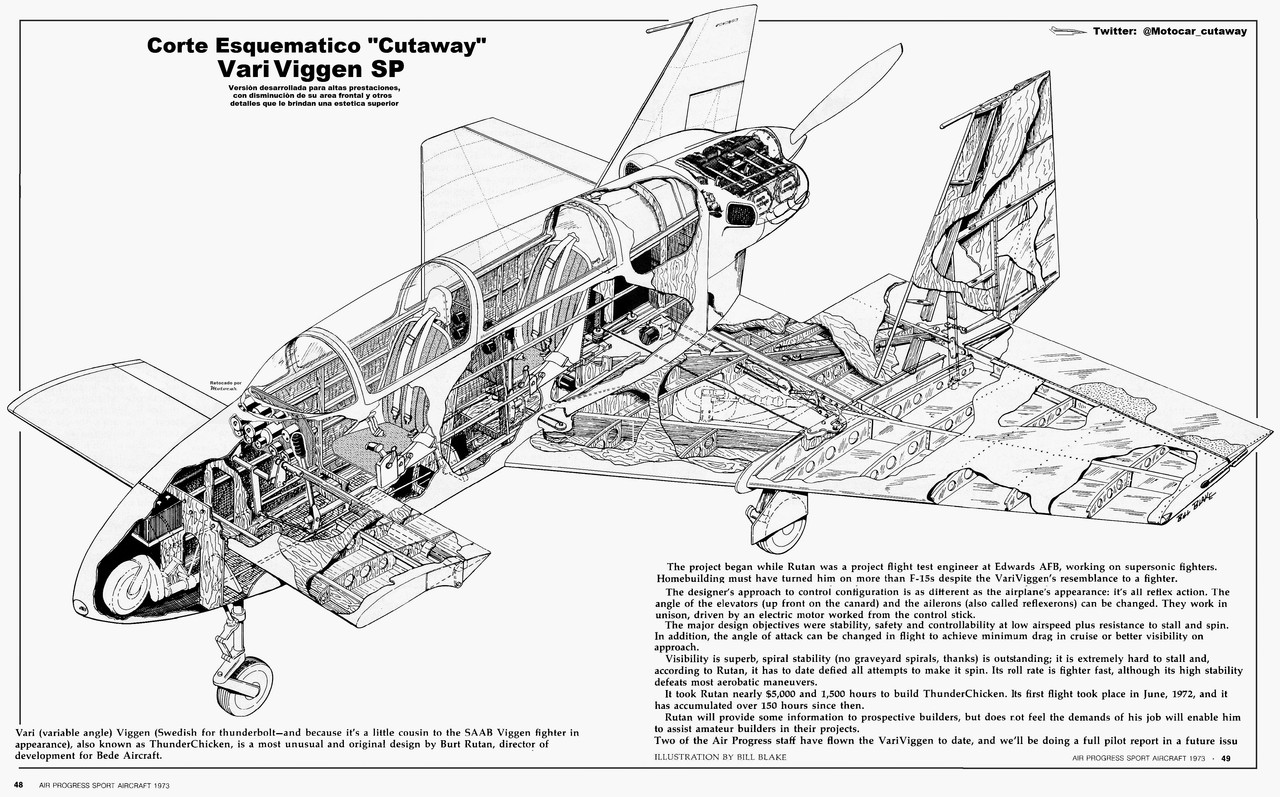

Cutaway Rután VariViggen SP, anteriormente compartido en el tema, ahora lo hacé en un formato mayor dé gran resolución, es una modificación para recrear una versión más aerodinámica del mismo, su cabina es más baja le brinda un aspecto más elegante aportando una disminución én el arrastre, actualmente sé conserva en un museo no esoecificado. Autor Bill Blake y modificado por Motocar



[Motocar]

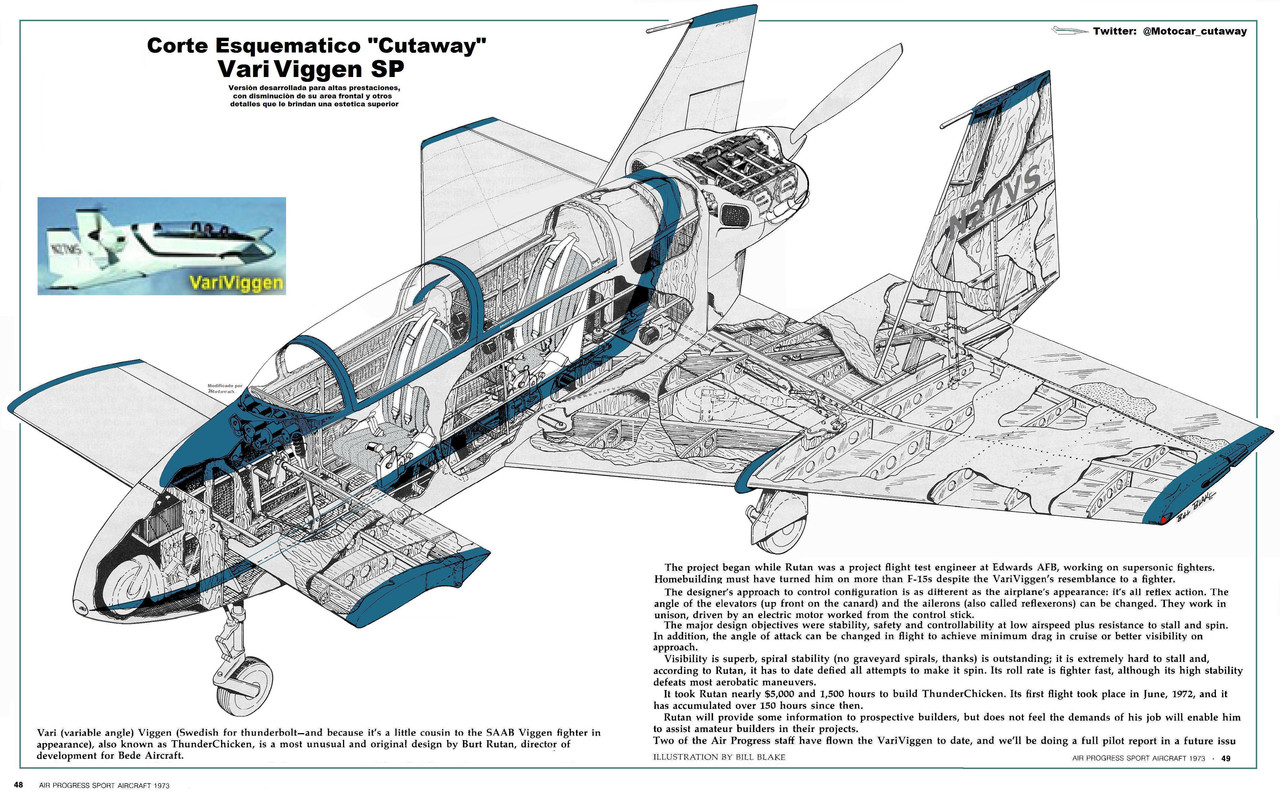

Cutaway Rután VariViggen SP, ahora retocado a color



[Motocar]

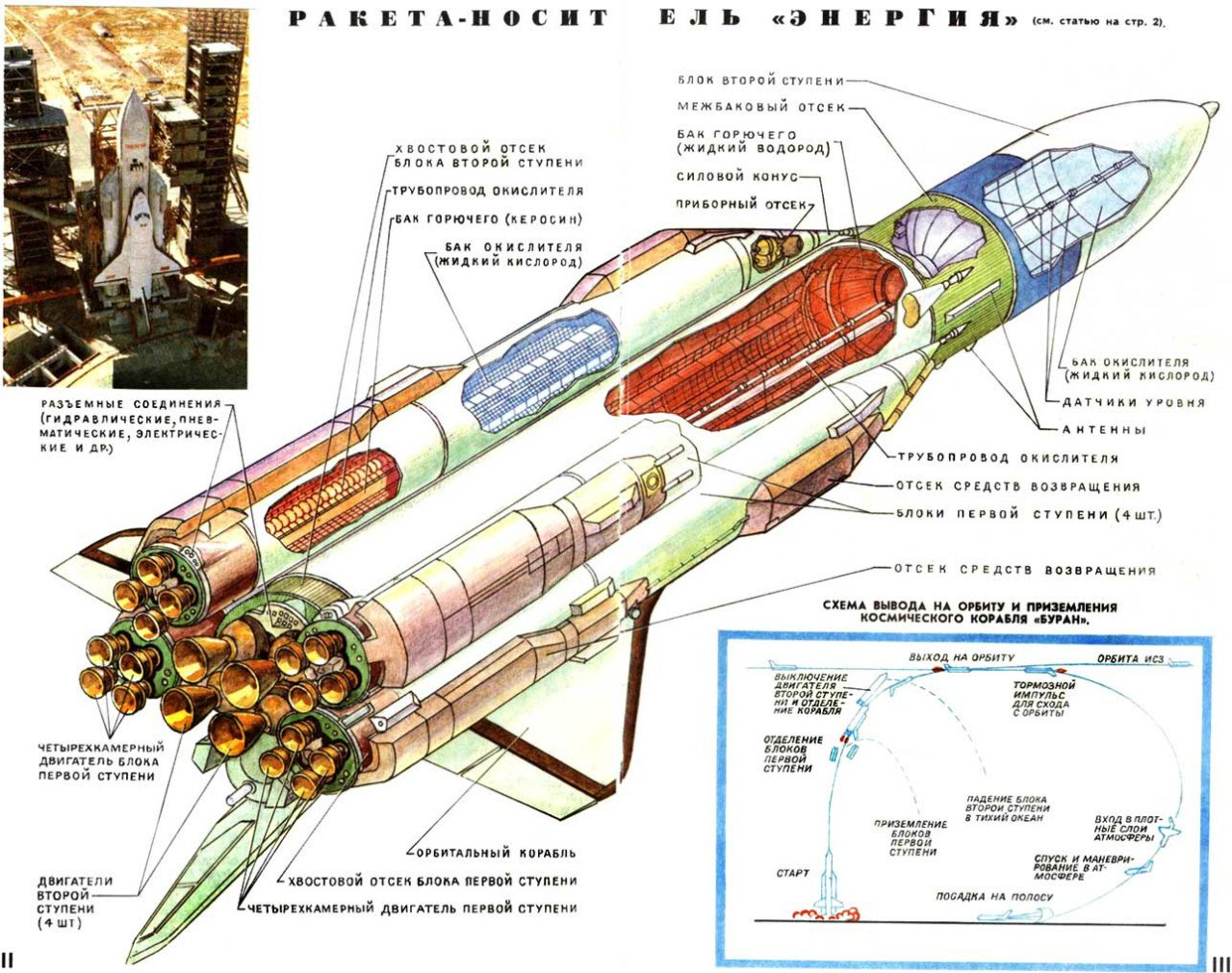

Cutaway Energía, él vector lanzador soviético dél Buran él fallido transbordador soviético, compartido desde el foro:

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com



[Motocar]

Cortesía del amigo dél tema y forista MC72, desdé el foro Razón y Fuerza el comentario se los debo. Autor Renzo Utili R. y retocado por MC72.



[Motocar]

Saludos @MC72A mucho me gustaría compartieras esté Cutaway en un formato dé mayor resolución, el Flying Boat M-130. Gracias



[Motocar]

Cutaway



[Motocar]

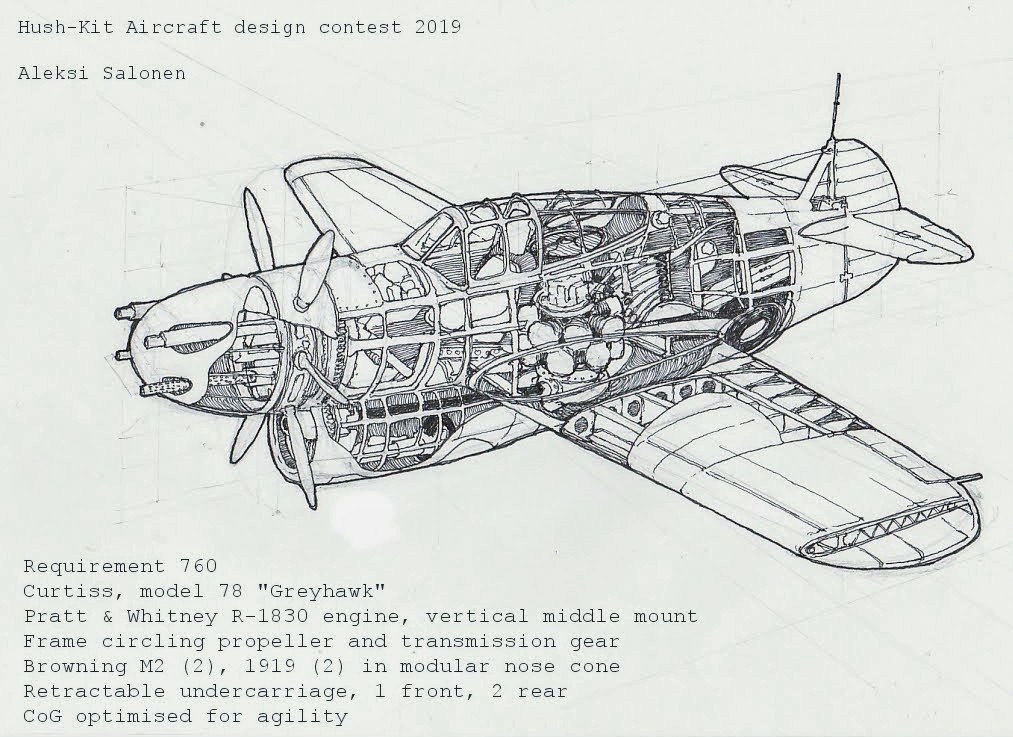

Cutaway Curtiss, Model 78 "Greyhawk", interpretacion dé un modelo de fantasía del artista Aleksi Salónen para Hush-Kit Aircraft Design Contest 2019y compartido desde la misma web.
