Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Off topic
asi o mas clara...?



[Motocar]

Repost Cutaway Convair Astrojet, la versión de pasajeros propuesta por la firma para crear un SST, tenia superficies de cola convencionales, autor Avigraphica y modificado por Motocar para recrear esta visión única y compartido desde un foro donde subo mi material y no lo han borrado como en otras nubes.

Aircraft Cutaways

ww2aircraft.net



[Motocar]

Cutaway del primer motor a reaccion britanico diseñado por Frank Whittle, fechado en Julio de 1940



[Motocar]

Complemento

https://x.com/TheAviationist/status/1723470155232211027?s=20



[Motocar]

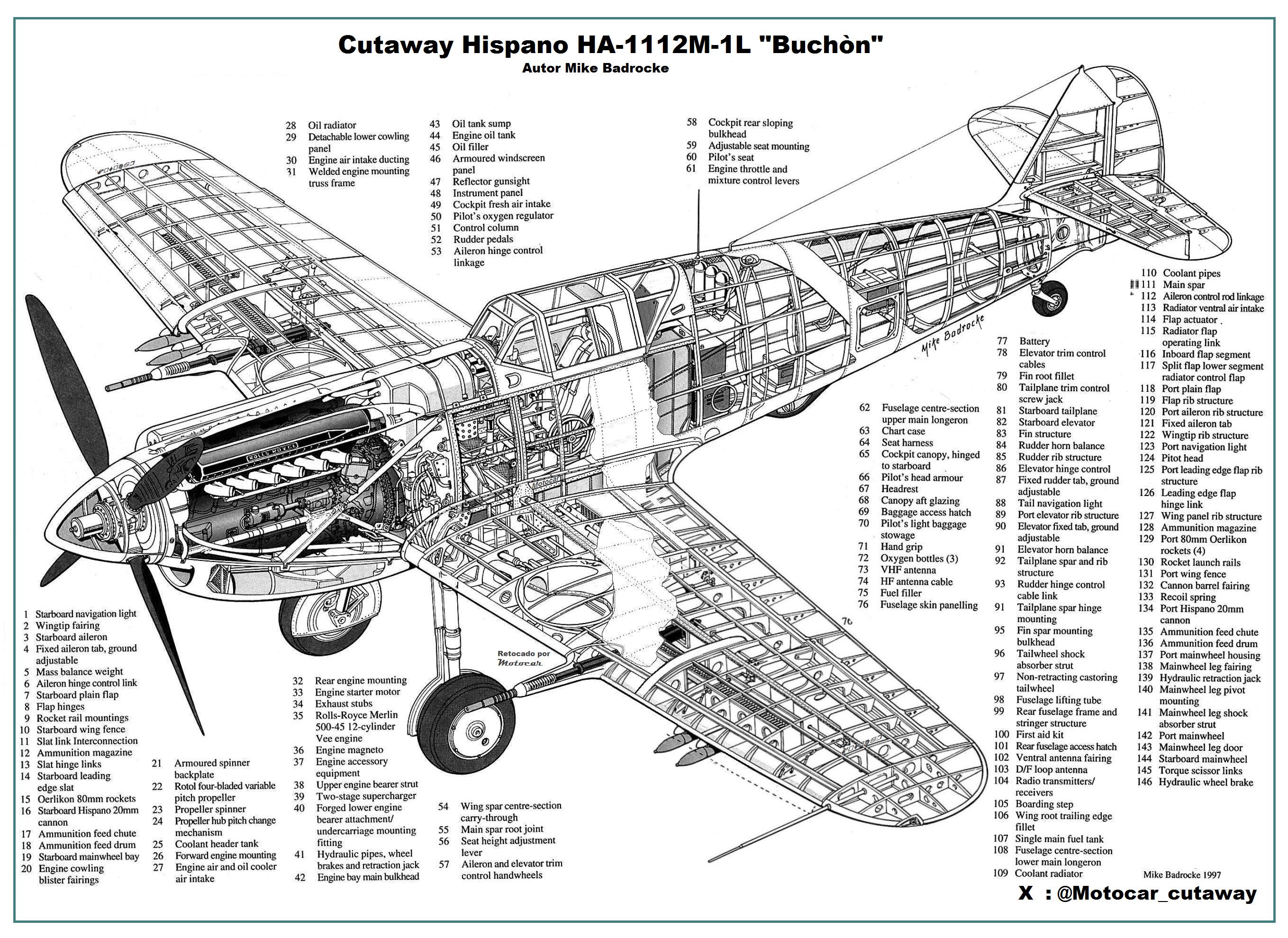

Cutaway Hispano HA 1112-2M-1L "Buchon" versión del caza alemán Messerscmitt Bf-109 construido bajo licencia en España por la firma Hispano Aviación, ya hace algún tiempo compartí aquí una modificación para recrear a colores este caza español, ahora lo hago retocando por Motocar ligeramente el dibujo del artista Mike Badrocke y reponer las áreas perdidas durante el proceso de escaneo, compartido desde el foro:

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com



[Motocar]

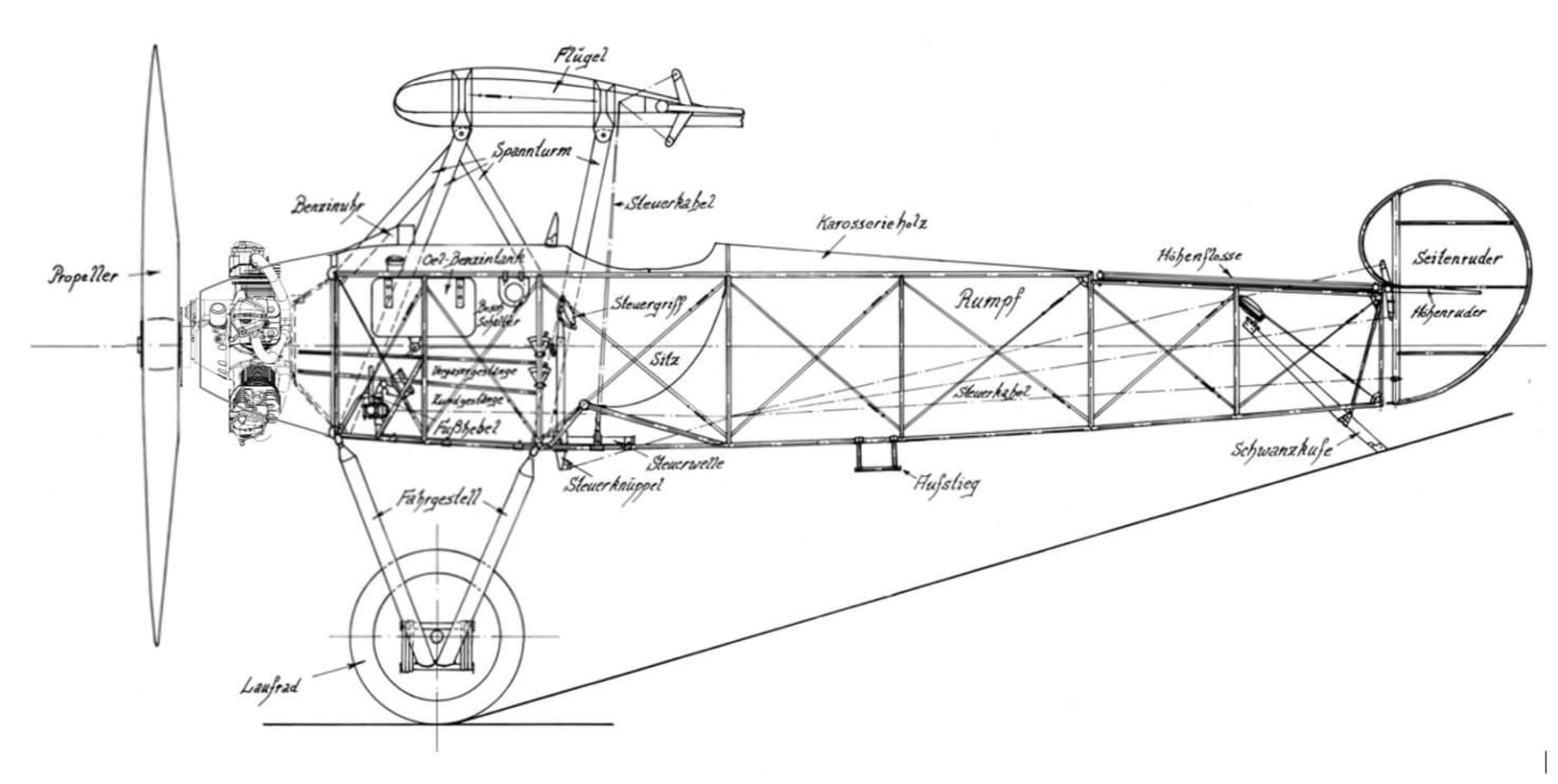

Cutaway lateral Fokker V.40, compartido désde Facebook

https://m.facebook.com/groups/EXPERIMENTALAIRCRAFT/permalink/1373839499886114/?sfnsn=mo&ref=share&mibextid=K8Wfd2

Fotografia Fokker V.40 solo para que tengamos idea a lo que nos referimos al decir "Ligero", compartida desde la pagina rusa Airwar.ru:

Уголок неба ¦ Fokker V.40



[Motocar]

Ubique el cutaway original del Tupolev, subiré la imágen original y la retocada pará corregir detalles del tren dé aterrizaje y la inexistencia dé las tomas dé aire y el compartimiento de las ruedas dél tren



[Motocar]

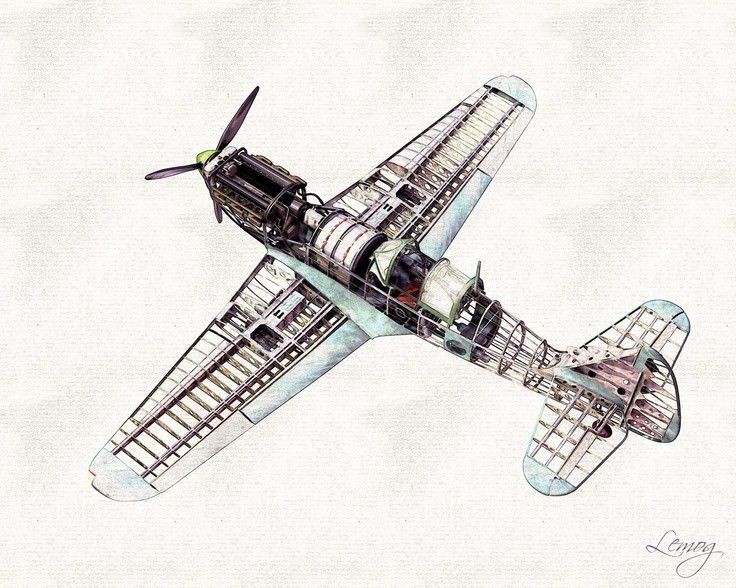

Cutaway Dewoitine D520 autor Lemog y compartido désde la cuenta de Miroslav Hrdlicka en Pinterest

https://pin.it/Pm29fQR



[Motocar]

Las viejas técnicas manuales siguen teniendo un mundo dé posibilidades, ampliada por el usó dé la creatividad en la creación dé herramientas qué facilitan el arte

https://pin.it/5u7USvy



[Motocar]

Cutaway Messerscmitt Me-262 B1-a/U1, biplaza en versión de caza nocturna, con sus desgarbadas antenas de bigotes, visto en otras oportunidades por acá pero es la primera ocasión que lo ubico en gran formato con gran definición de los detalles, autor el artista A.L. Bentley y compartido desde:
Ingur.com



[Motocar]

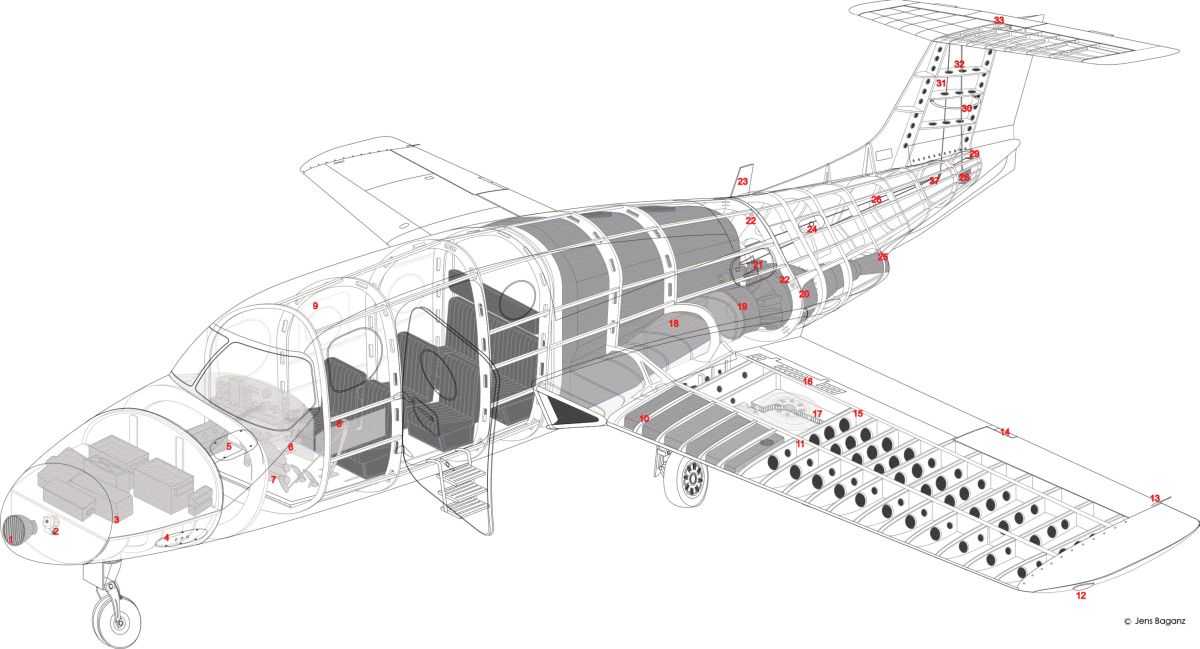

Cutaway Morane 760 autor Jens Baganz y compartido desde el foro:

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com

P.D. probablemente mas adelante lo retoque para llevarlo al esquema clasico



[Motocar]

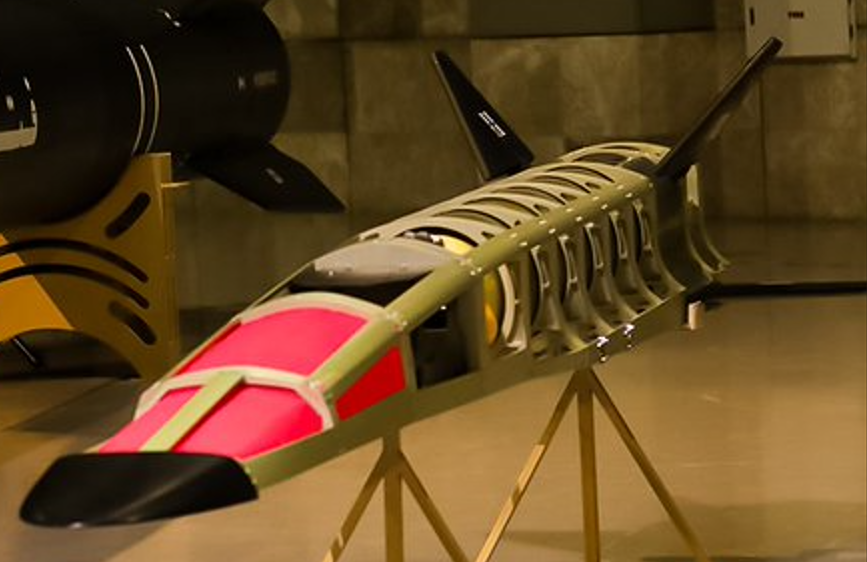

Foto Cutaway Misil Fattah-1 Hipersonico Iraní, compartido désde X:

https://x.com/Pataramesh/status/1726180851791307004?s=20



[Motocar]

Off topic... Cuando la aviación iniciaba no había un rumbo claro en su diseño y surgieron proyectos cómo el Vedovelli Multiplane

Уголок неба ¦ Vedovelli Multiplane



[Motocar]

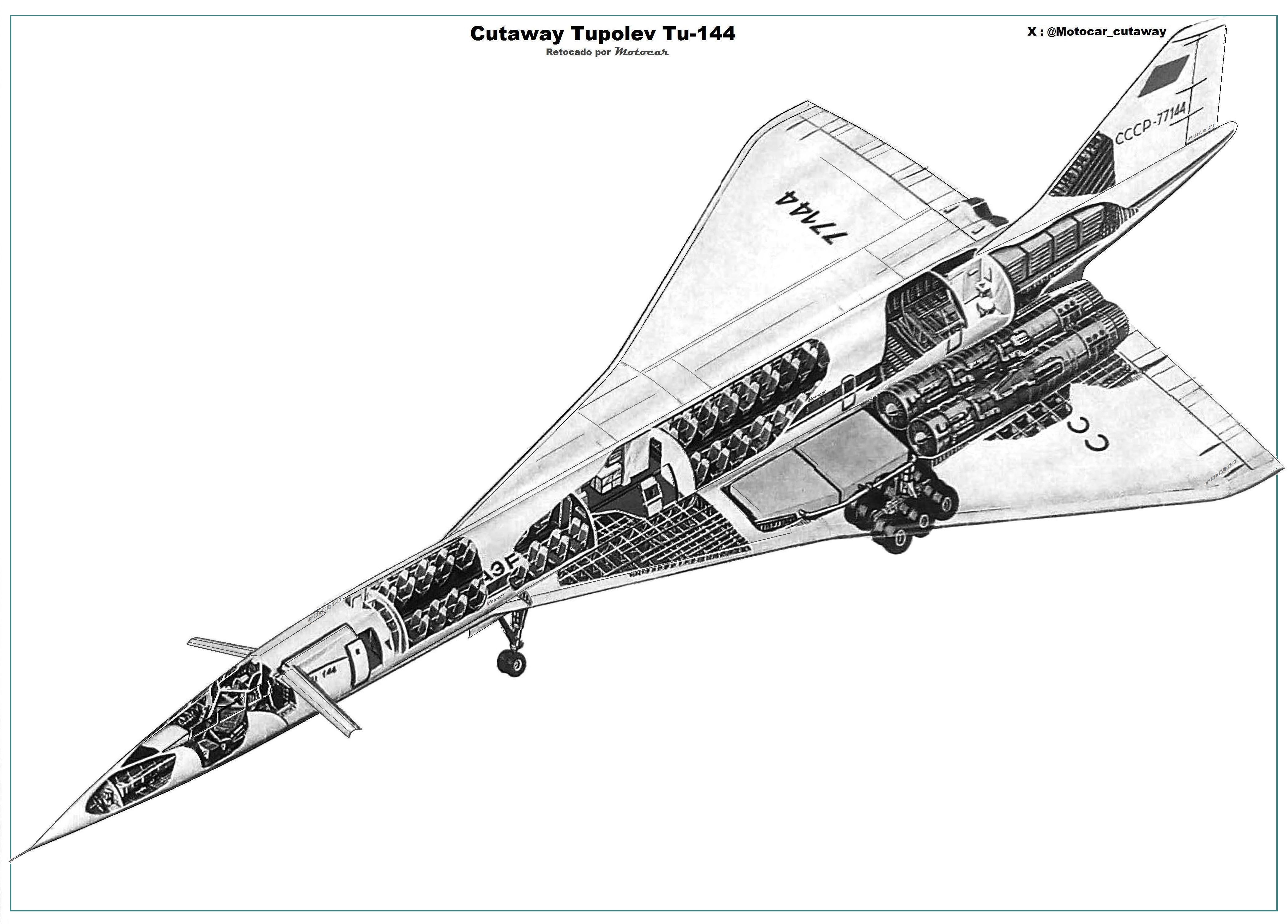

Cutaway Tupolev Tu-144, segundo modelo incorporando las alas canard tras la cabina de mando y el ala con suave diedro negativo, es de notar algunas in consistencias con el verdadero modelo definitivo, el tren de aterrizaje de cuatro seis de ruedas y no cuatro con un tamaño mayor del originalmente montado y su compartimiento de retracción entre las tomas de aire de los motores que en este caso son mucho mas largos que los montados realmente, en estos momentos trabajo en una corta serie de retoques para llevarlo al modelo mas próximo del original diseño del Tu-144, autor no indicado y retocado ligeramente por Motocar, compartido desde el foro:

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com

Cutaway Tupolev Tu-144, anteriormente expuesto en el tema y posteado solo para efectos de comparación



[Motocar]

Cutaway Northrop F-5A/E, el dibujo muestra algunas inconsistencias el F-5A carecia de radar mientras que el model F-5E contaba con LERX mas grandes con doble corte, autor no indicado y compartido desde la web:

julio 2019 – shapingupfuturesdotnet

5 entradas publicadas por Shaping Better Futures en July 2019

shapingupfutures.net



[Motocar]

Repost cutaway SIPA 300, el ligero avion a reaccion pensado para servir como entrenador, diseño interesante del artista Jean Perard y compartido desde la web:

Sipa S-200



[Motocar]

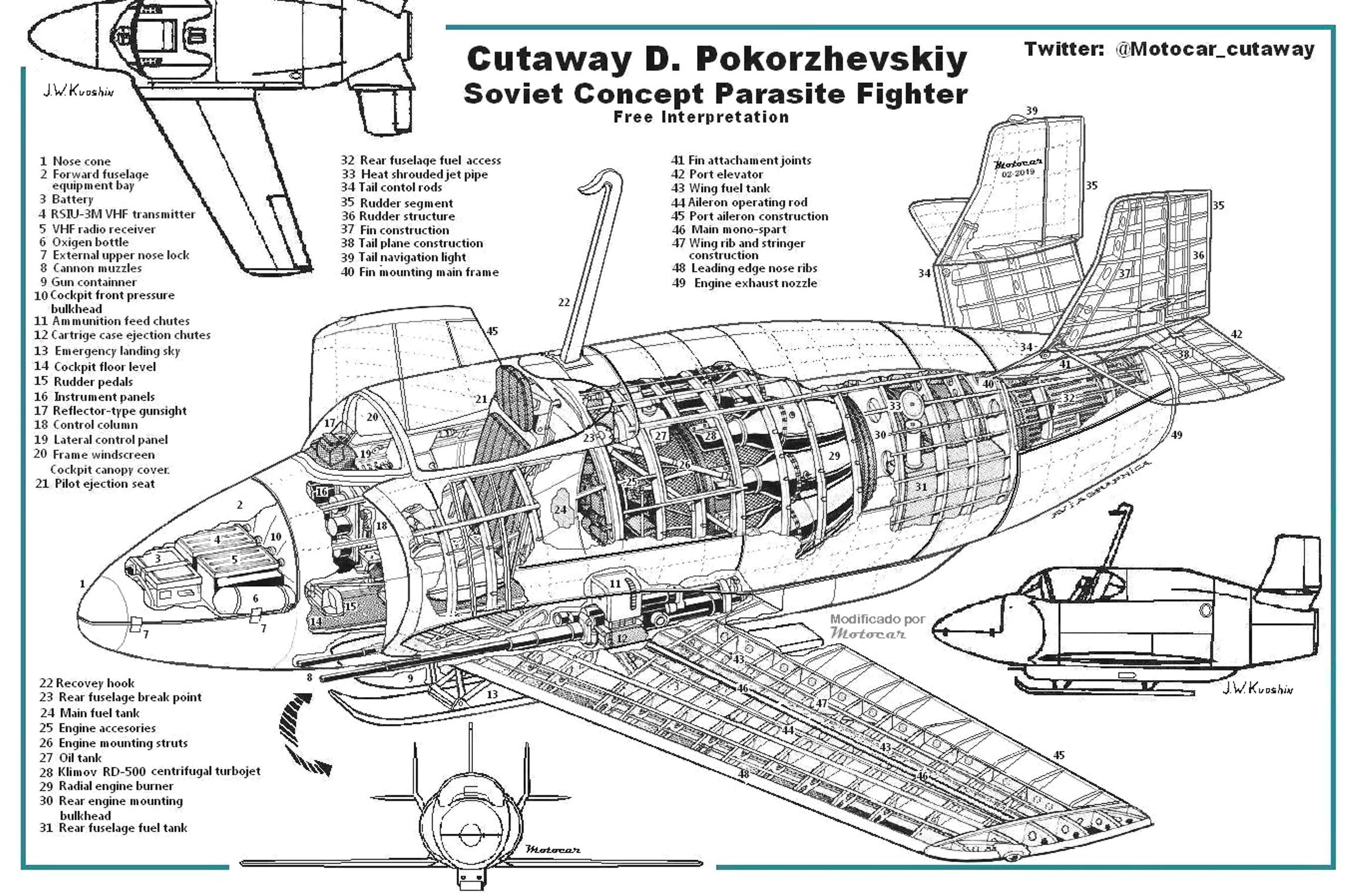

Repost Cutaway D. Pokorzhevskiy (Ahora en un formato de mayor resolucion) concepto sovietico para crear un pequeño caza parasito equivalente al McDonnel XF-85 Goblin que se probaba para validar el concepto de caza parasito. Ambos para enfrentar a los interceptores enemigos mientras se aproximaban a sus objetivos, trabajo de modificacion realizado por Motocar de este extraña propuesta



[Motocar]

Cutaway Fantrainer, ya expuesto en el hilo el moderno e innovador entrenador de diseño alemán, autor no indicado y compartido desde la web:
https://fanjetaviation.com/the-aircraft/

Cutaway Saab-Fairchild 340 avion de pasajeros turbohelice de rutas regionales y de gran exito, tambien ha servido de plataforma para otros usos, autor Aviagraphica y compartido desde la web:

Air International 1983-06



[Motocar]

Cutaway Ilyusin Il-76 Candid, el excelente avión de transporte soviético y ahora ruso que es la principal herramienta de transporte pesado de la aviación militar rusa, autor Mike Badrocke y compartido desde la web:

http://www.airwar.ru/image/idop/craft/il76md/il76md-2.gif

aquí en un formato de aun mayor resolución

P.D. próximamente lo editare para limpiar y mejorar algunos detalles



[Motocar]

Cutaway Valmet L-80TP, versión turboprop del entrenador lado a lado finlandes, autor Aviagraphica y compartido desde la web:

[Feedback] Counter insurgency aircraft.

old-forum.warthunder.com
