Cutaways, Cortes Esquemáticos de Aviones

Motocar

Colaborador
Con la venia dé la moderación dejó ésto por aquí:

Saludos a todos aquellos qué gustan dé los cortes esquematicos y necesiten uno én particular, ahora puedes contar con mis servicios pará realizar ése diseñó qué necesitan pará presentaciones dé propuestas, tésis, mercadeo o publicaciones tanto digitales como en libros, revistas, fascimiles, articulos web o periódicos tanto en papel cómo digitales, técnica clásica no renders, interesados escribir al MP.
Gracias, Motocar

Greetings to all those who like schematic cuts and need a particular one, now you can count on my services to make that design you need for proposal presentations, theses, marketing or publications both digital and in books, magazines, facsimiles, web articles or newspapers both in paper and digital, classic technique no renders, interested parties write to the PM.
Thanks, Motocar


Motocar

Colaborador
Próximamente intentare re-interpretar un cutaway sobre el fallido Avión planeador Espacial FDL-5



Motocar

Colaborador
Cutaway Yokosuka Okha Model 22, la versión mas ligera motorizada por una combinación de un motor de 4 cilindros invertido y una cámara de combustión alimentada por un compresor, este debía proporcionar el empuje para el vuelo, se buscaba aumentar el radio de acción del Okha hasta los buques de la U.S. Navy en aviones portadores mas rápidos pero mas livianos que no fueran un blanco fácil para los cazas de la armada. tenia una menor envergadura y una cabeza de guerra de menor tamaño. Lamentablemente su infografia esta en idioma japones, autor B. Nohara




Cutaway Yokosuka Model 22 Okha, autor B. Nohara y retocado por Motocar para ampliar y compactar la el dibujo




Cutaway Yokosuka Ohka Model 11, ahora en presentación digital de buena calidad y compartido desde:


Última edición:

Motocar

Colaborador
Cutaway McDonnell Model 119/220. Una de las primeras propuestas para un fabuloso Jet Ejecutivo creado por la Firma McDonnell y motorizado por 4 motores Westinghouse J34-WE-22, de hermosas y atractivas lineas no logro hacerse con un puesto en el recien abierto mercado de los jets Ejecutivos, al que habia ingresado la propuesta de Lockheed C-140 Jetstar y el North American T-39 Sabreliner, aunque el mercado siguió en crecimiento con otras propuestas del otro lado del Atlántico por parte de Dassault y Hawker el McDonnell no consiguió pedidos a pesar de una campaña de promoción con vuelos de demostración, autor no indicado en el dibujo y retocado por Motocar



Los competidores:
Cutaway Hawker 125


Cutaway North American Sabreliner


Cutaway Lockheed Jetstar

Última edición:

Motocar

Colaborador
Cutaway FIAT CMASA RS.14 Serie 1, hidroavión italiano de la 2da. Guerra Mundial de lineas muy limpias y poderosamente artillado y podía llevar una carga de 400Kgs de bombas, aunque también podía transportar un bote de rescate bajo el fuselaje, autor S. Rigatto



Motocar

Colaborador

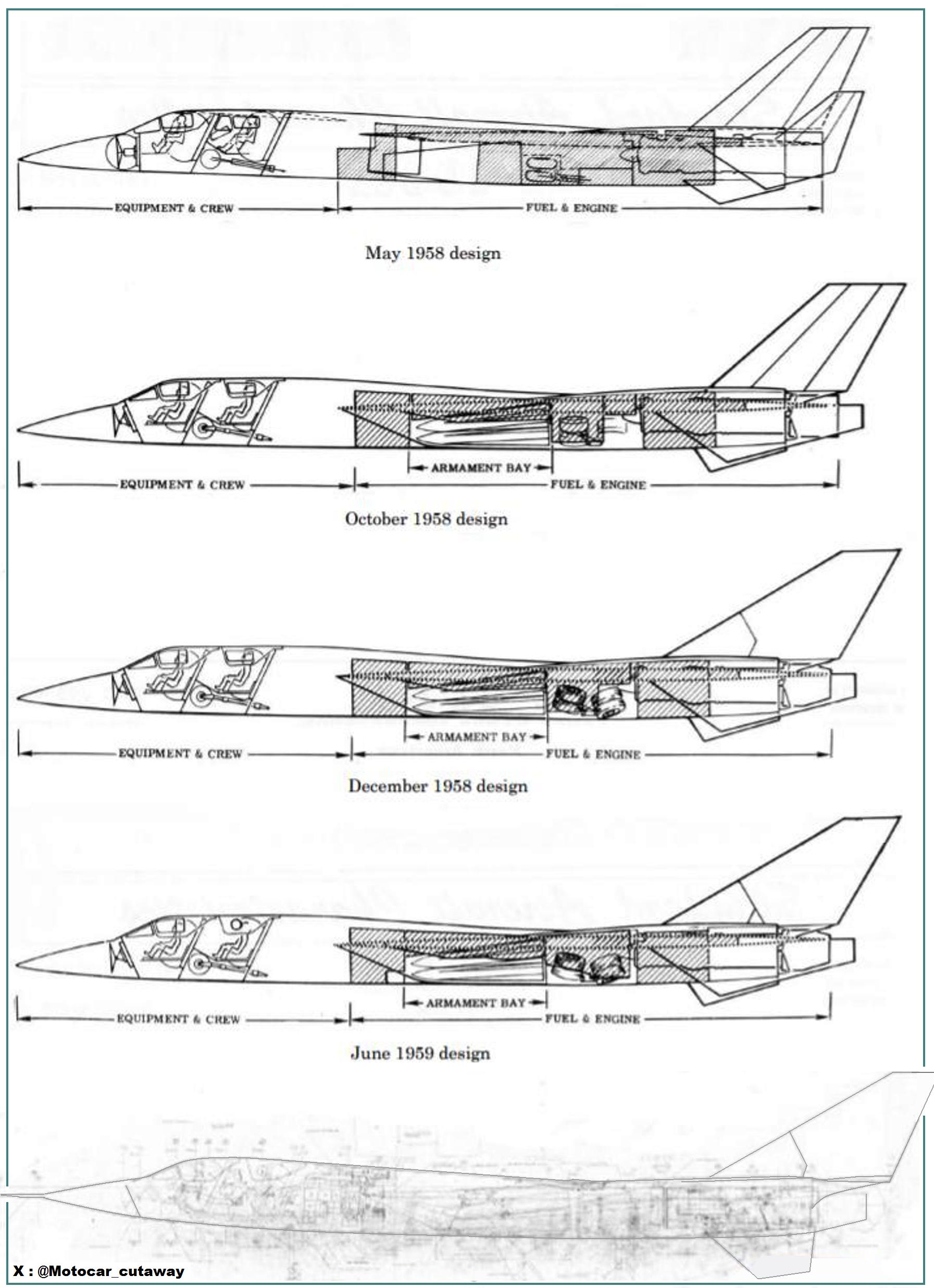

Cutaway Lateral North American F.108 Rapier, en sus diferentes propuestas, de autor no indicado y compartido desde:




Vídeo sobre el desarrollo del F-108 Rapier, en especial el estudio y pruebas de túnel de viento de las tomas de aire y su sistema de rampas de purga


Cutaway North American XF-108 Rapier, compartido desde:

Última edición:

Motocar

Colaborador

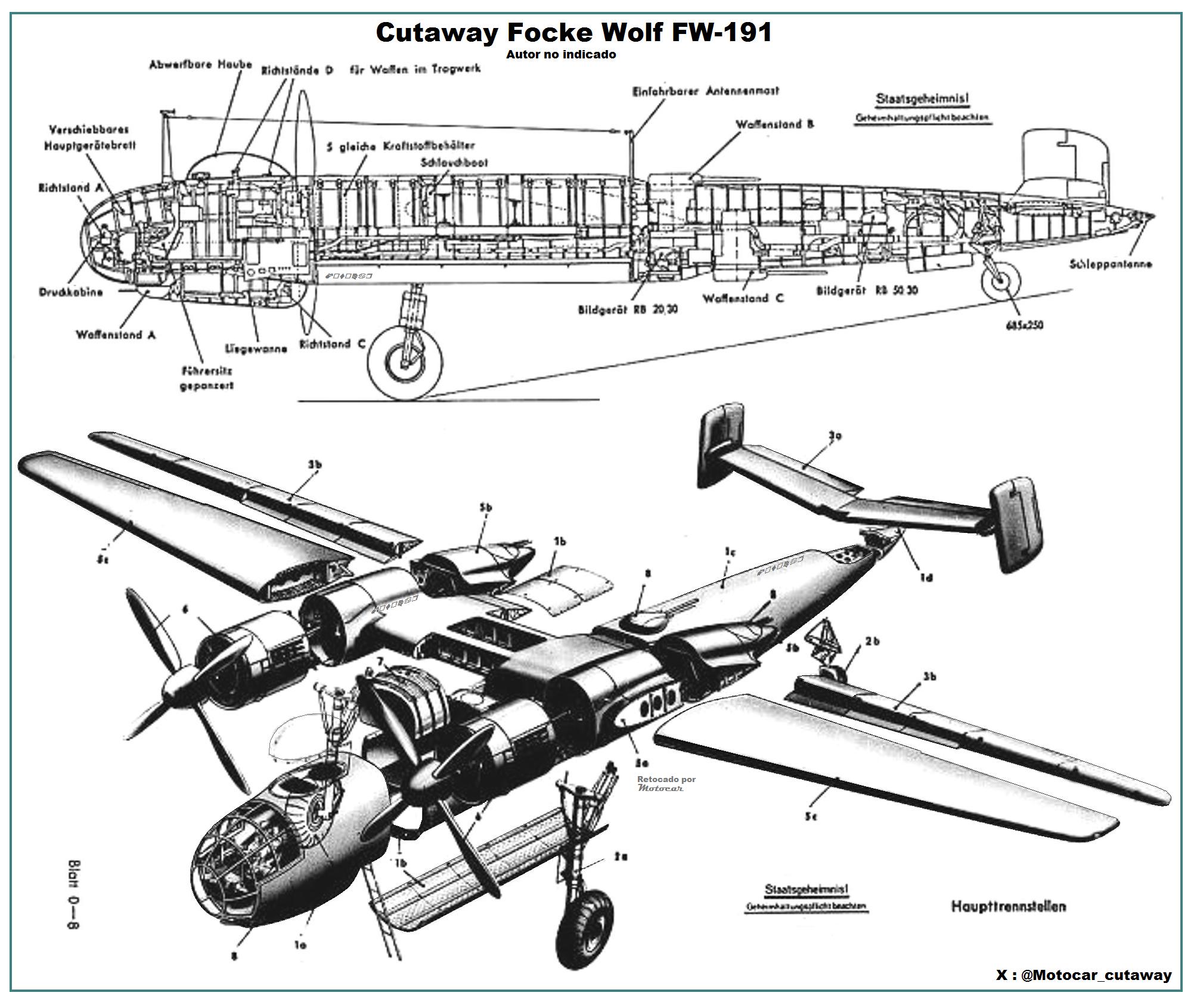

Cutaway Focke Wolf FW-191, proyecto de bombardero y avión de recononocimiento rapido de la firma alemana, autor no indicado y retocado por Motocar



Motocar

Colaborador
Off Topic Cutaway "Turtle" el sumergible diseñado y construido por las fuerzas independentistas para romper el bloqueo impuesto por la armada británica, mediante sus buques de guerra fondeados en los puertos de la colonia alzada
