Cutaways, Cortes Esquemáticos de Aviones

Motocar

Motocar

Colaborador
Off topic cortó video (mé parece Fake) dé un concepto dé caza "Stealth" chino

Log into Facebook

Log into Facebook to start sharing and connecting with your friends, family, and people you know.
www.facebook.com www.facebook.com

Imagen de captura de pantalla recortada por Motocar

Última edición:
Motocar

Motocar

Colaborador
Cutaway Ford Stout "Dragonfly", autor Motocar próximamente editare este corte esquemático para añadir detalles recientemente vistos en fotografías con mayor definición


Motocar

Motocar

Colaborador
Repost Cutaway Rockwell Turbocommander 690, autor Mike Badrocke y retocado por Motocar, siguiendo con reponer los múltiples cortes esquemáticos cuyas URL fueron borradas de las nubes respectivas, aquí les comparto el Turbocommander el avión con unas prestaciones y capacidades que asombran en especial Shrike Commander con motores dé pistón volado por Bob Hoover y sus demostraciones acrobáticas mostrando un desempeño espectacular con aquella maquina, desde loops, toneles de 8 puntos con ambos motores apagados y hasta aterrizajes en una sola rueda del tren principal, tuve la oportunidad de ver dos demostraciones en vivo junto al Team Acrobático "Los Thunderbird" una en 1970 con los F-4 Phantom y la otra en 1992 con los F-16. esta versión posterior potenciado por un motor Turbo-helice Garreth 331 que brindan mayor potencia, velocidad y cota de vuelo unido a una cabina presurizada.




Enlace al vídeo

Última edición:
Motocar

Motocar

Colaborador
Off topic. Video interesante muestra la animación dé la compleja maniobra dé acoplamiento entré el Módulo dé Mando y el Módulo Lunar usado para el descenso én la Luna

Log into Facebook

Log into Facebook to start sharing and connecting with your friends, family, and people you know.
www.facebook.com www.facebook.com

Motocar

Motocar

Colaborador
Off Topic pero no menos interesante de conocer:
Yamato 460 mm munición anti-aérea AA, un arma formidable en el papel de la que muy pocos conocen, los cañones principales del fabuloso acorazado japones Yamato y su hermano Musachi tenían como arma de defensa el uso de sus enormes cañones con munición antia aérea de 1500 proyectiles, mas parecido a una enorme escopeta capaz de desaparecer a una formación de aviones enemigos que se aproximaran al buque, compartido desde el libro:

Anatomy of the Ship-The Battleship Yamato​

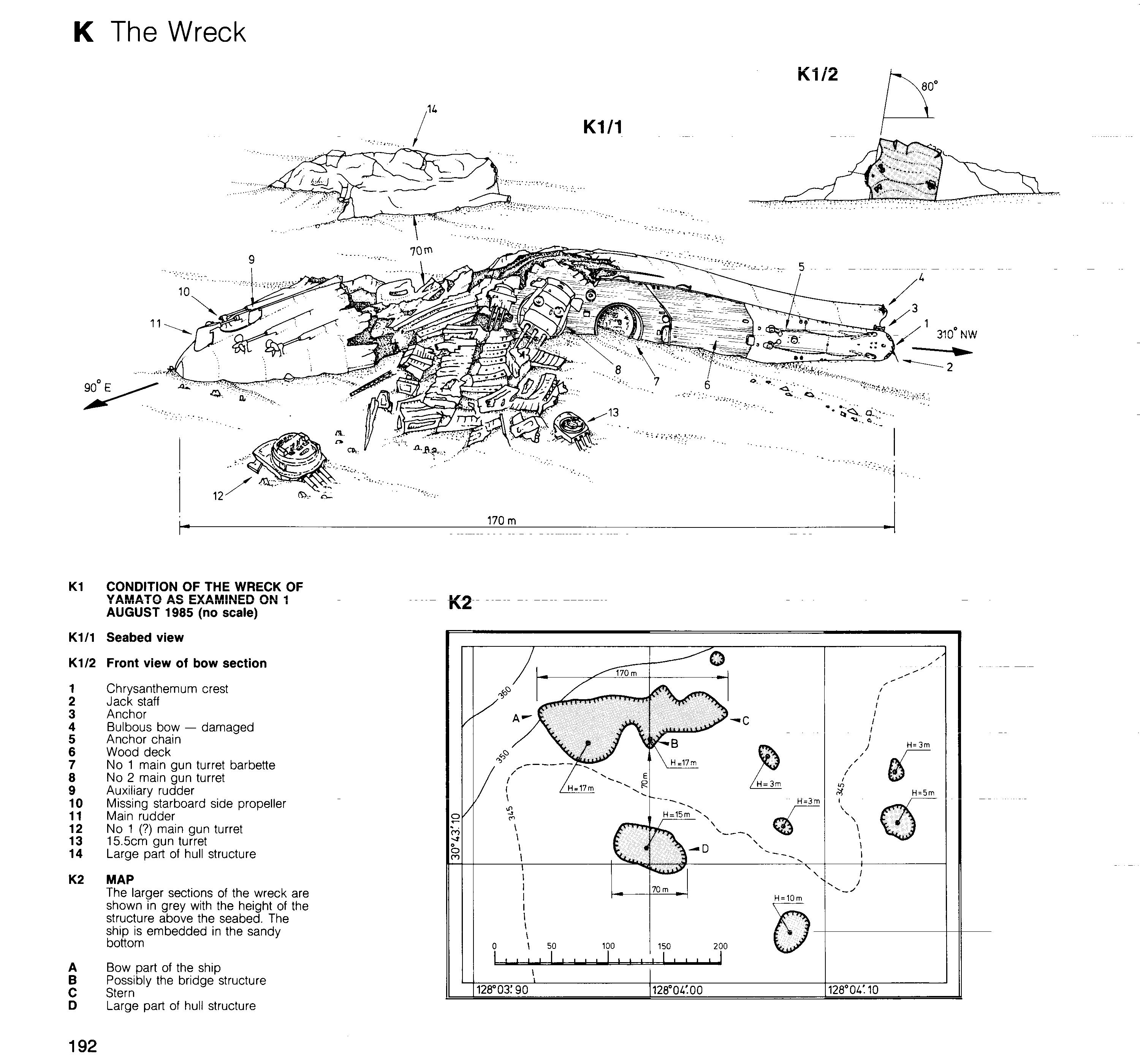

Pecio Yamato en el fondo submarino donde reposan los restos de acorazado Yamato


Motocar

Motocar

Colaborador
Hoy 31-07-2024 descubri al ingeniero venezolano Ibrahin Lopez Garcia, profesor dela Universidad Central de Venezuela, quien en el año 1970 presenta su trabajo de ascenso como profesor "Sobre Trompos Cúpulas y. Vuelos", interesantes y novedosas propuestas, aquí les dejo una de las imágenes de sus modelos de prueba del que próximamente ahondare. Imagen compartida desde la pagina web:

Cargando…

lainventadera.com



Video:
P.D. Tal vez me decida y haga un "Cutaway y Recreación" especulativa de como seria si hubiera podido continuar sus investigaciones, su salud y la falta de apoyo tecnológico y económico no permitieron a este innovador continuar su trabajo. Motocar

Última edición:
Motocar

Motocar

Colaborador
Diagrama "Nave Giroscopica" Diseñado por el profesor Ibrahin Lopez Garcia, planteaba una maquina voladora que usaría campos magnéticos en el anillo externo para generar movimiento rotatorio y sustentación, fue probado en Península de Paraguana una zona muy ventosa de Venezuela en el Estado Falcon (A falta de túnel de viento), tomado de su libro "Sobre Trompos, Cúpulas y Vuelo"




P.D. Veo una pequeña inconsistencia en los dibujos, en este se muestra una imagen con un tren de aterrizaje de tres patas pero justamente esa es la "Cupula inferior" que estaría girando.

Última edición:
Motocar

Motocar

Colaborador
Cutaway Fokker Dr.I, el mas famoso caza de la 1era Guerra Mundial que alcanzo estatus "Mitico" en manos de grandes pilotos alemanes entre ello el Varon Rojo Manfred Albrecht von Richthofen quien junto a otros tantos pilotos conformaron la escuadrilla llamada "El Circo Volante de Von Richthofen", este caza carecía de prestaciones de alta velocidad que compensaba con una maniobrabilidad soberbia, su motor radial no era el mas potente un Oberursel Ur II de solo 110 Hp comparado con los mas poderosos motores de los aviones aliados incluido el Hispano Suiza V-8 con 200 Hp que montaban el Spad y los aviones británicos como el RAF SE-5, que de a poco se impusieron en combate con sus mayores prestaciones y sencillez de vuelo, autor Julian Robanescu y compartido desde:

Уголок неба ¦ Fokker Dr.I

airwar.ru


Motocar

Motocar

Colaborador
Cutaway Junkers Ju-90 antecesor directo del Junkers 290 del autor P Feiffer y compartido desde:

Junkers JU 90 de Junkers Flugzeug und Motorenwerke A.G., Dessau: Very Good Soft cover (1938) | Entelechy Books

Soft cover - Junkers Flugzeug und Motorenwerke A.G., Dessau, Germany - 1938 - Condición: Very Good - Junkers JU 90 Original colour brochure for the Junkers JU 90 passenger aircraft in French language. Produced and Published by Junkers Flugzeug und Motorenwerke A.G., Dessau. The Junkers JU 90 was...
www.iberlibro.com


Motocar

Motocar

Colaborador
Cutaway Cassutt Racer, en realidad una fotografía sin la cubierta de tela ni contra-enchapado que permite apreciar su "intimidades", mostrando su estructura tubular corta envergadura de alas con sus costillas y larguero principal en madera. el Cassutt era un avión diseñado en 1951 por Tom Cassautt un piloto de TWA para carreras aéreas limitadas al uso de un motor igual para todos los competidores, tuvo gran éxito y muchos diseñadores se dedicaron a la creación de maquinas simples pero muy rápidas y económicas de producir, vendiéndose tanto planos como juegos de "Kits" para construir en casa, compartido desde:
https://www.comsoa.com/heathcote-happenings?start=4
