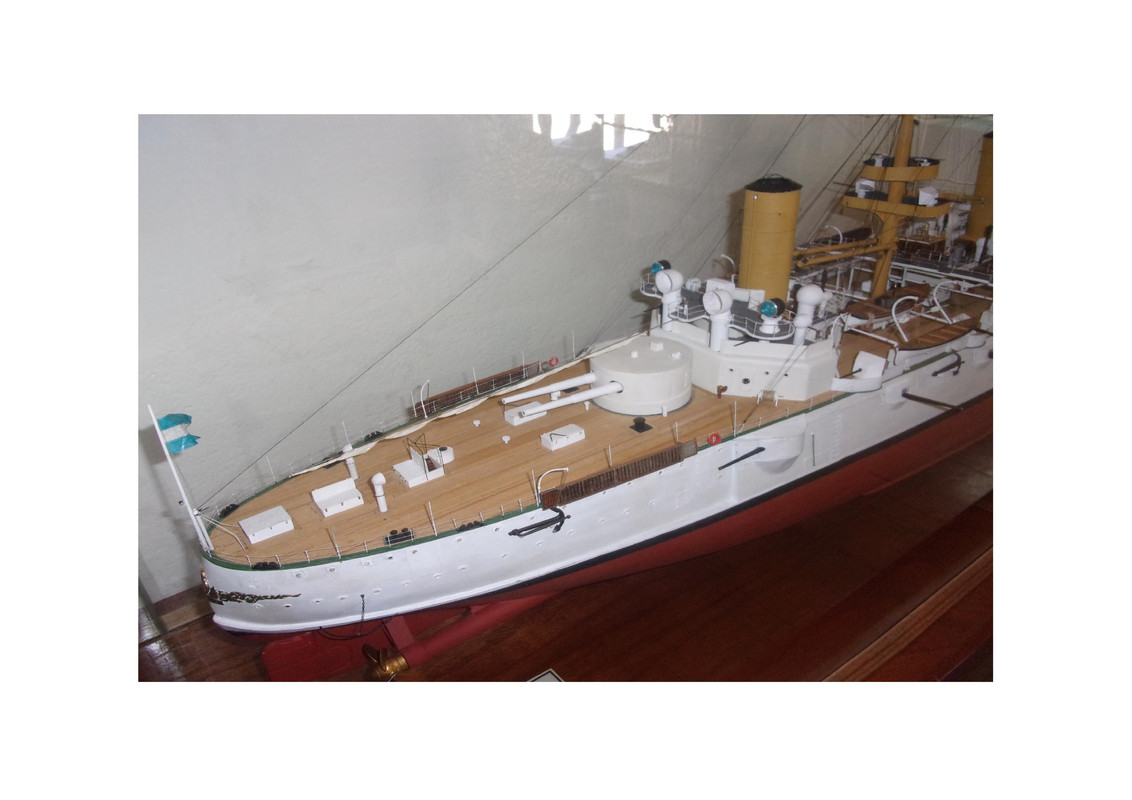

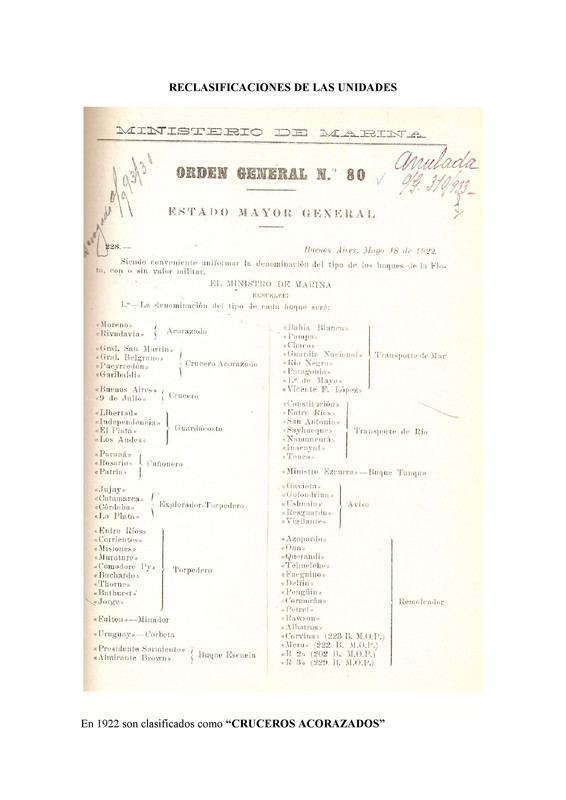

CRUCEROS CLASE "GARIBALDI"
- Tema iniciado MWAA
- Fecha de inicio

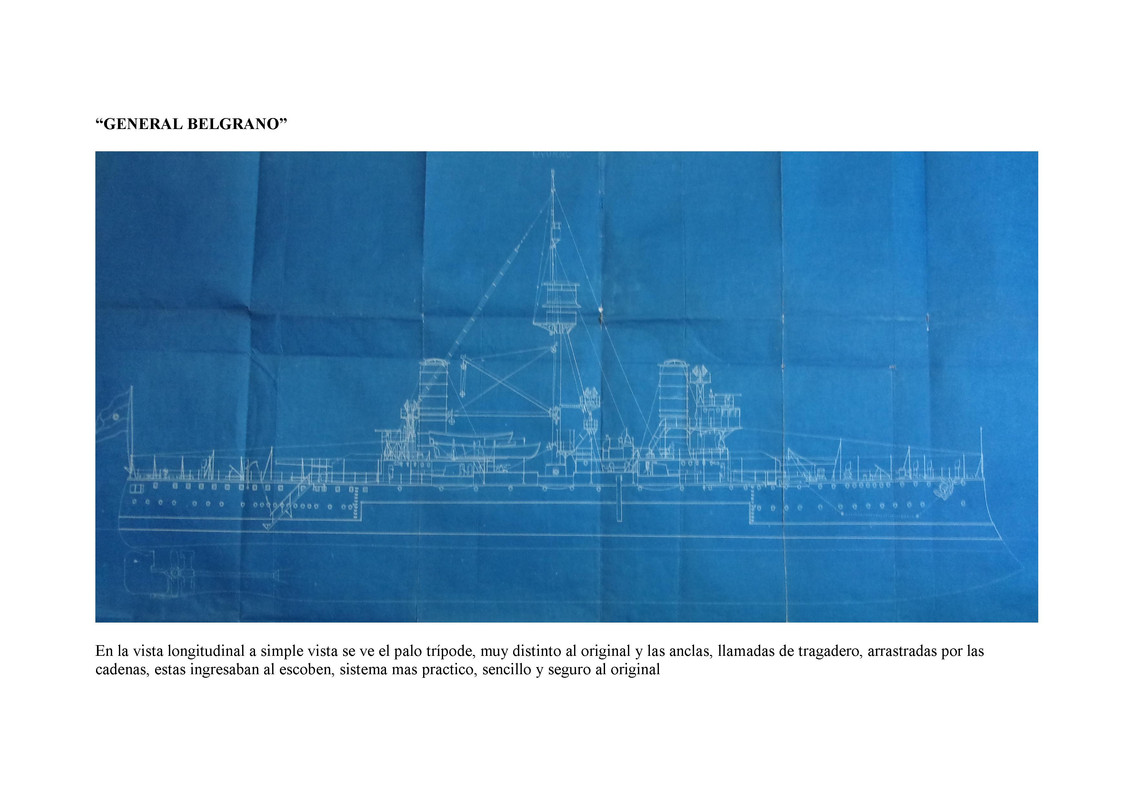

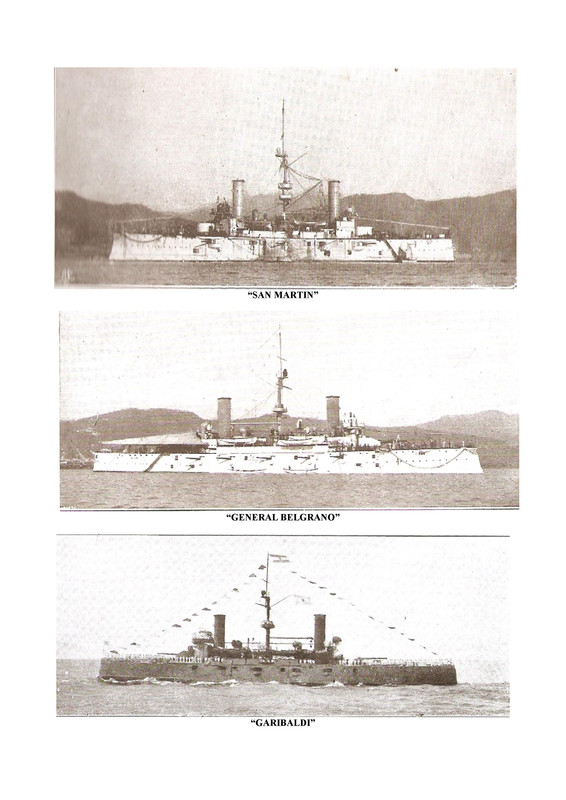

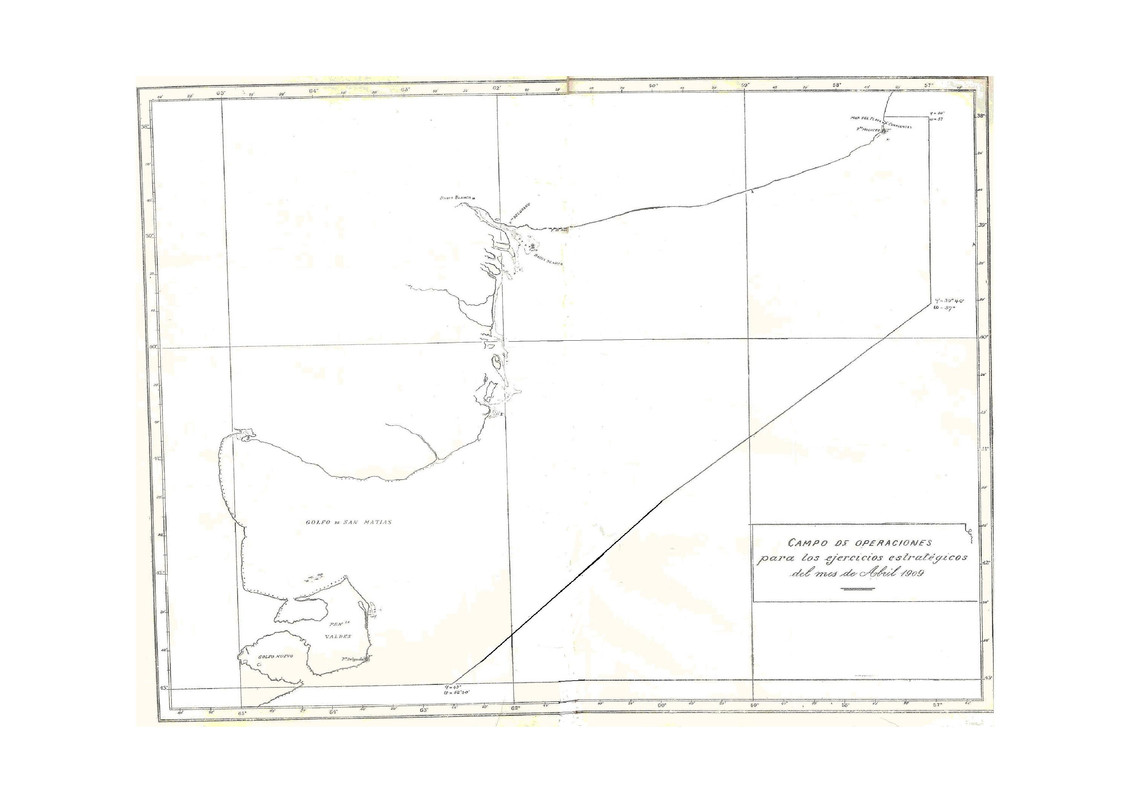

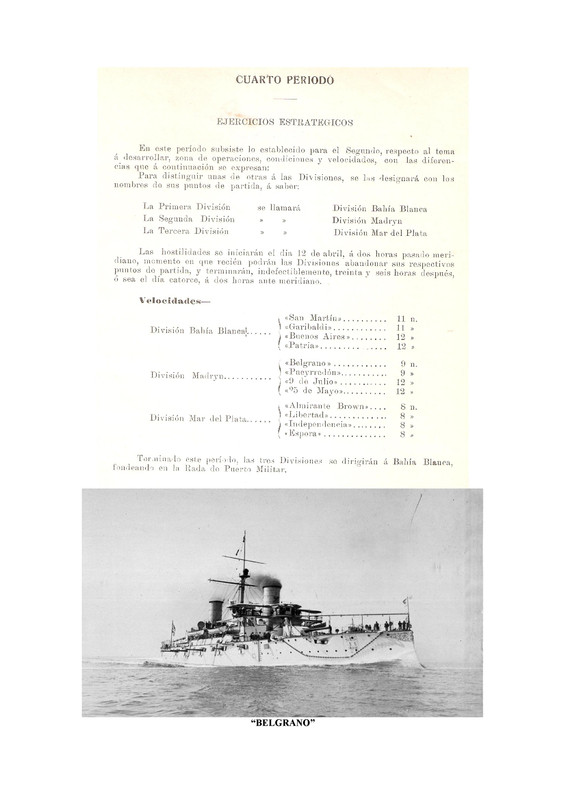

El crucero acorazado ARA General Belgrano en Génova, el 6 de octubre de 1927, para celebrar la inauguración de un monumento a su homónimo.
Estas fotos al menos para mi son inéditas y son de la publicación de The World of the Battleship

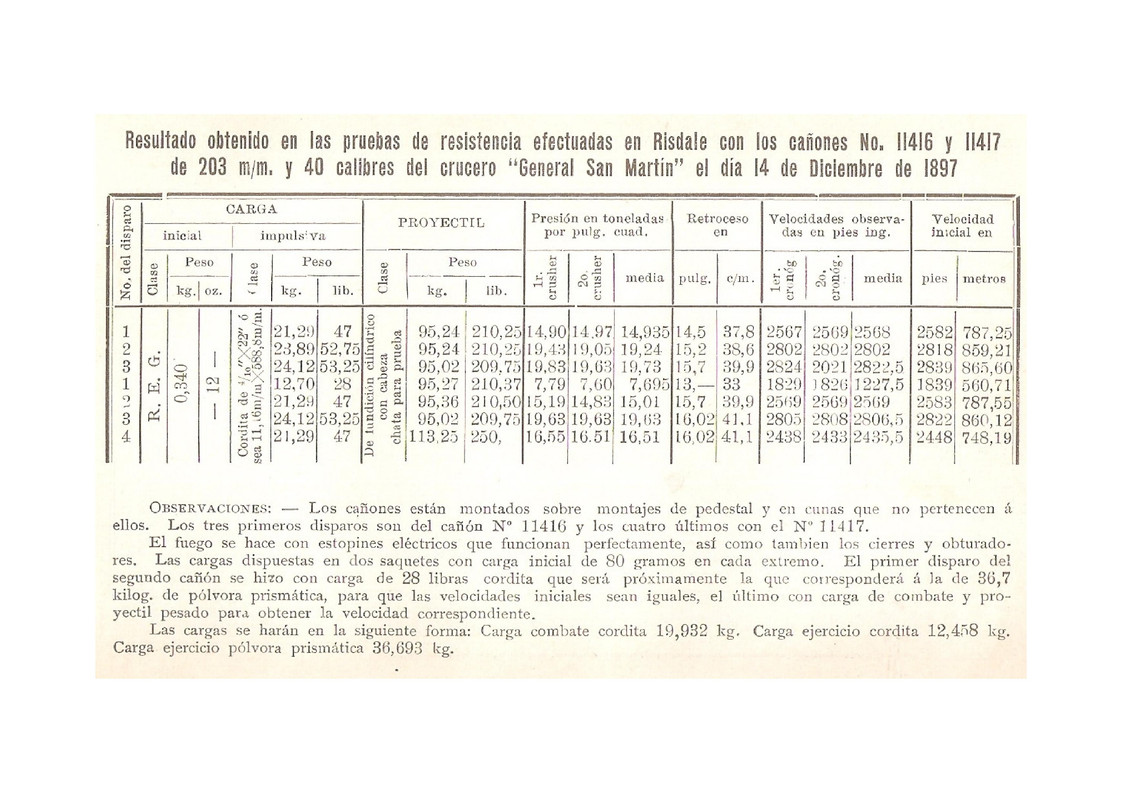

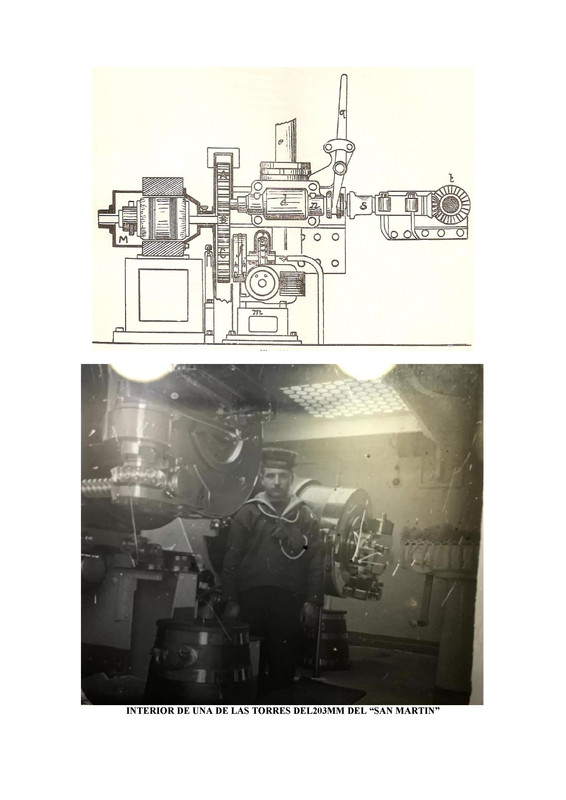

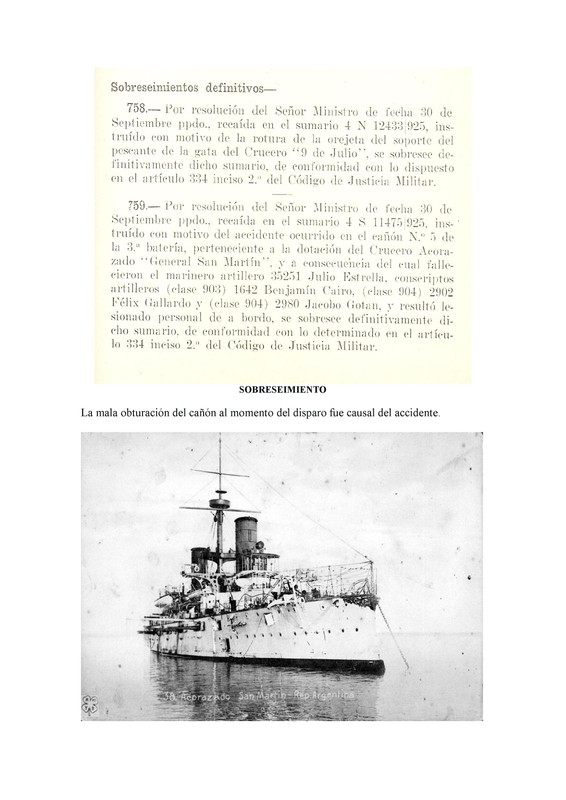

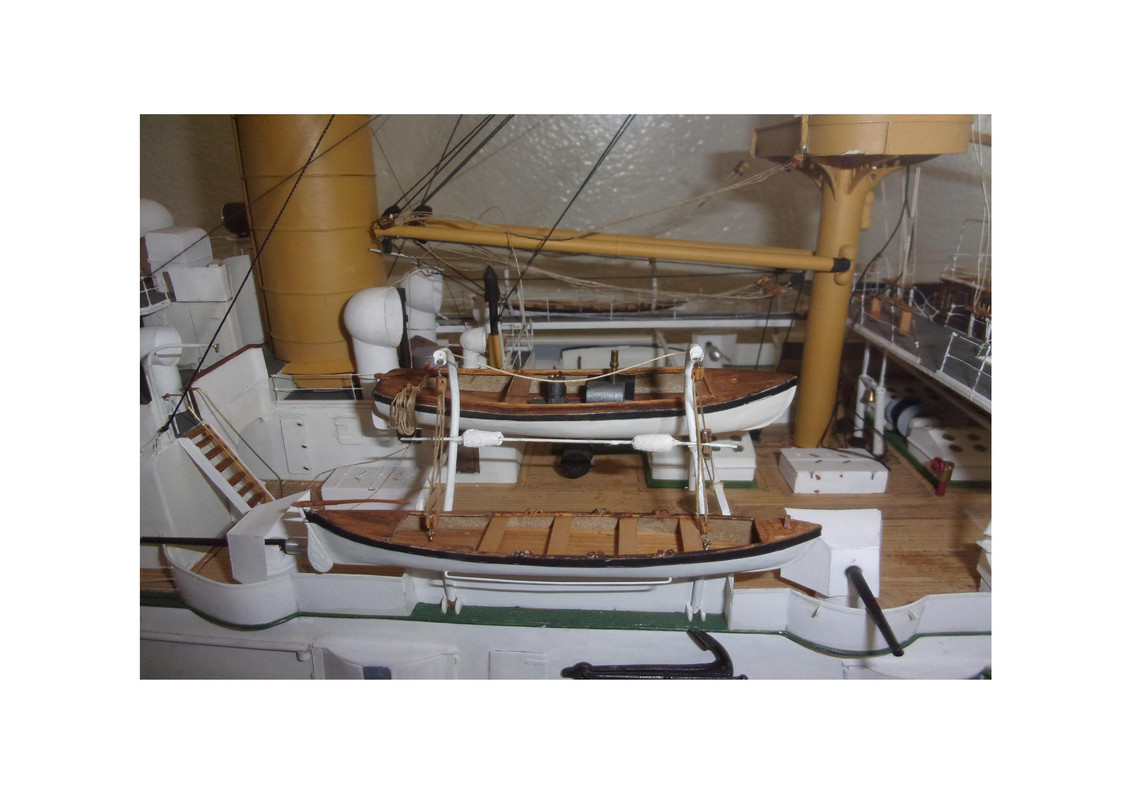

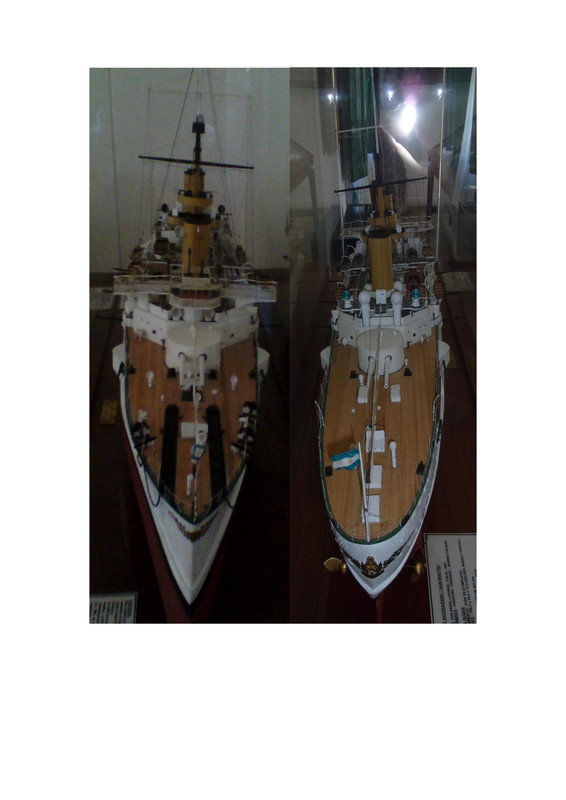

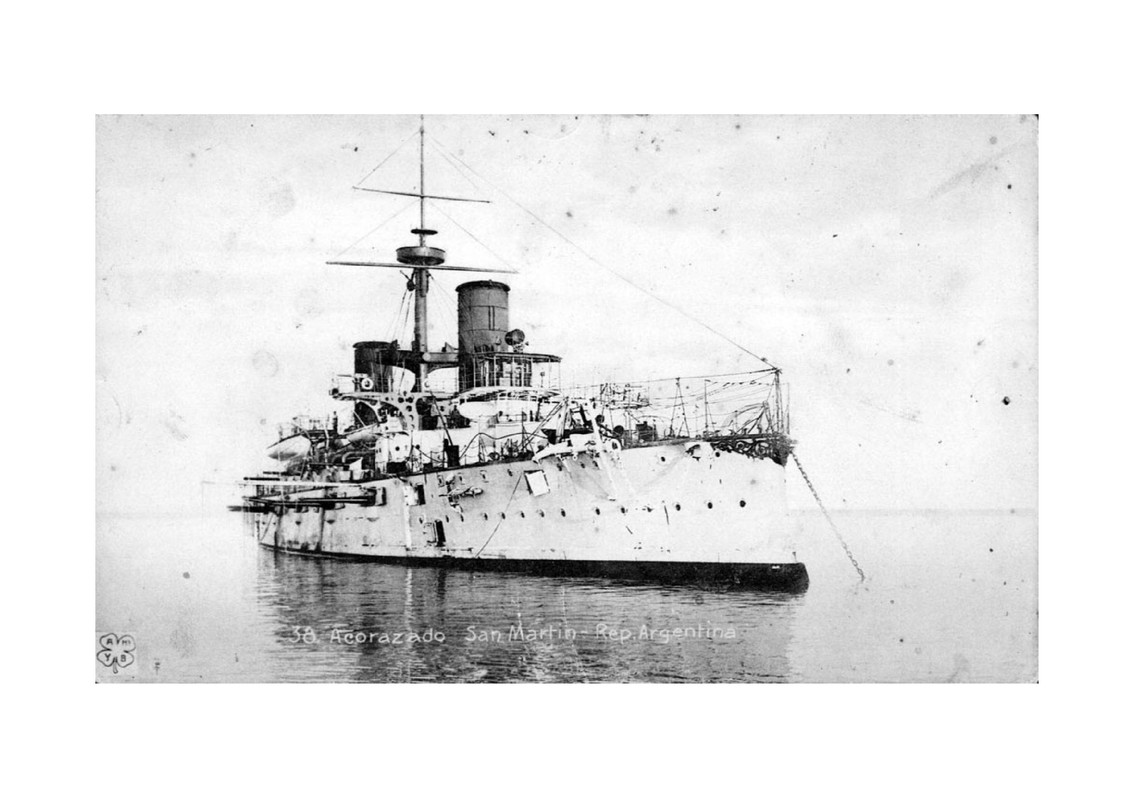

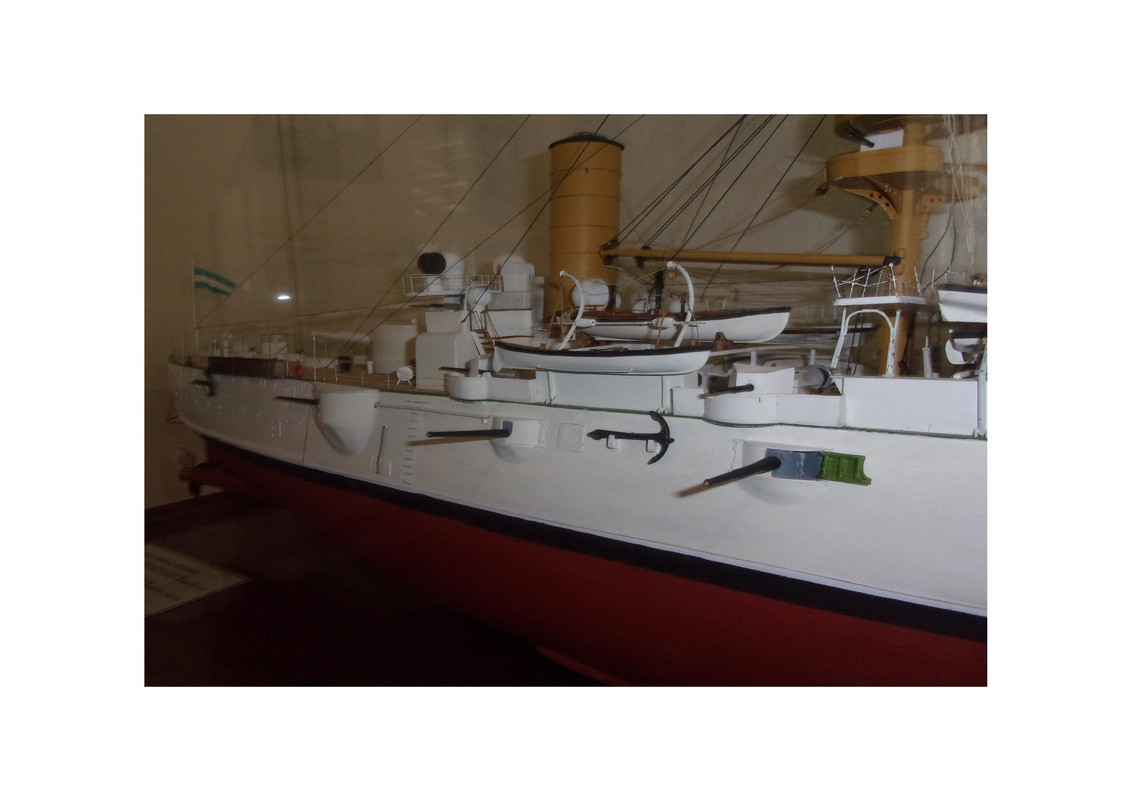

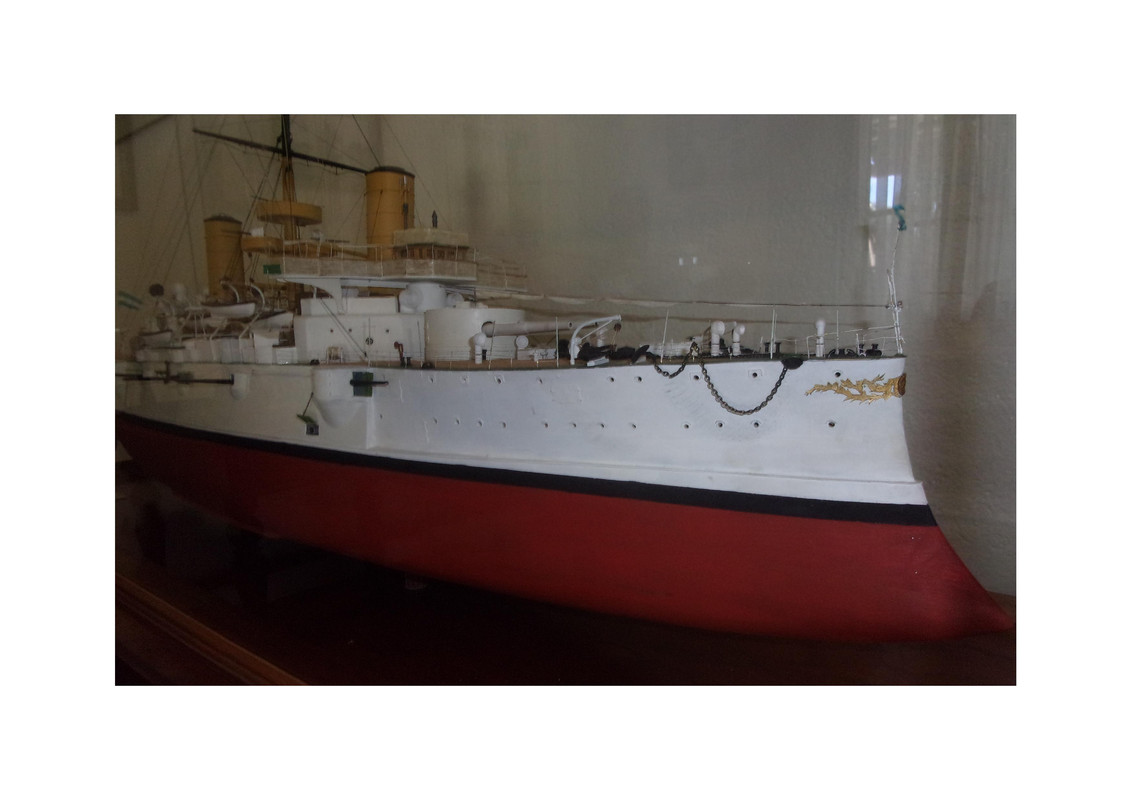

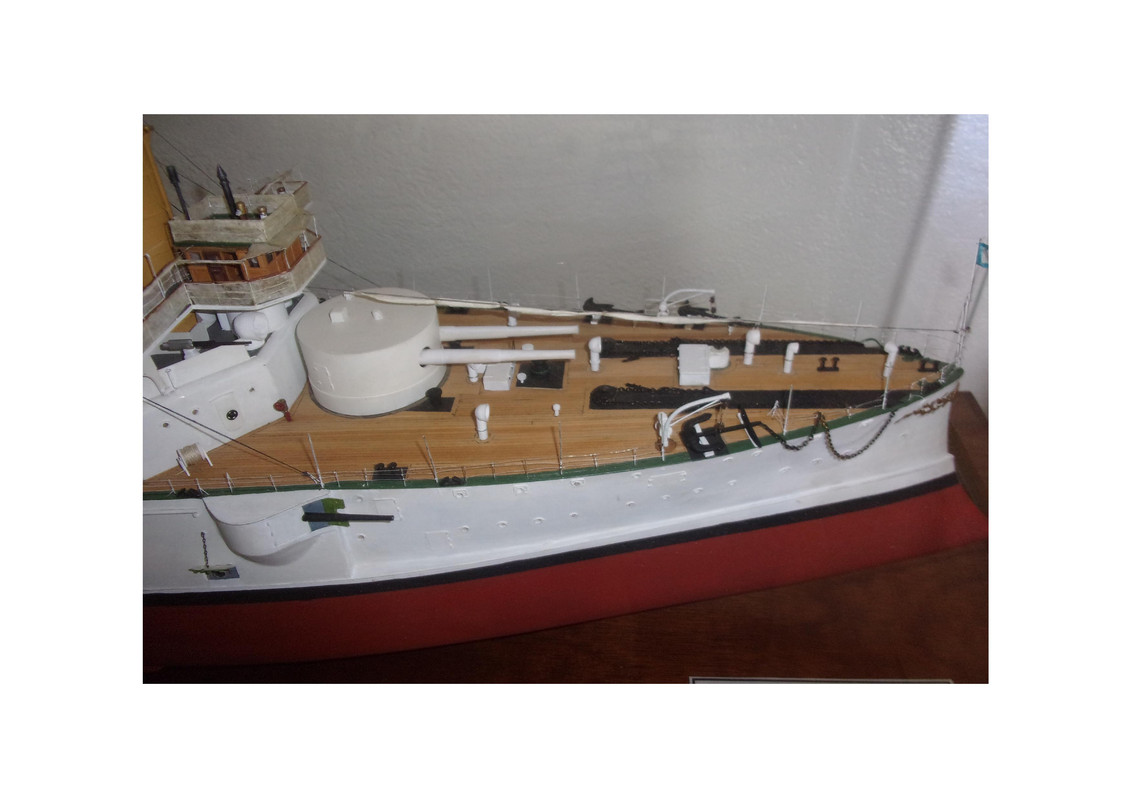

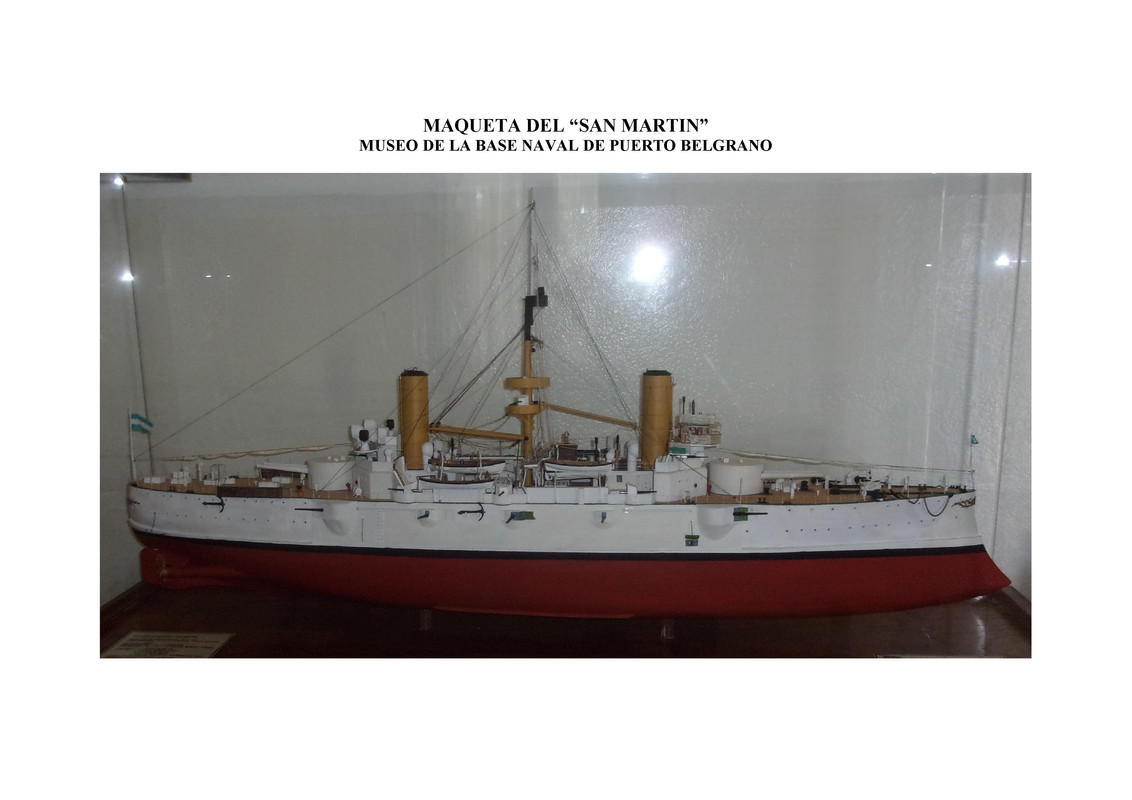

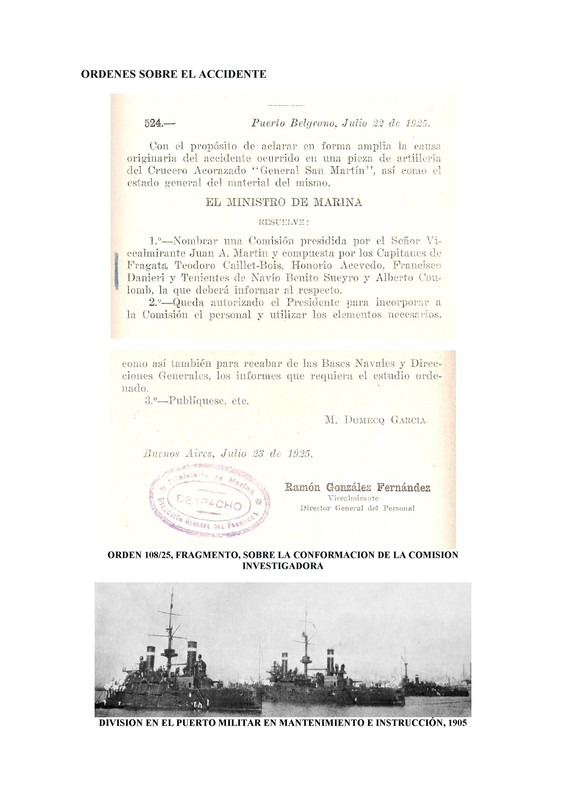

ARA San Martin batería de babor

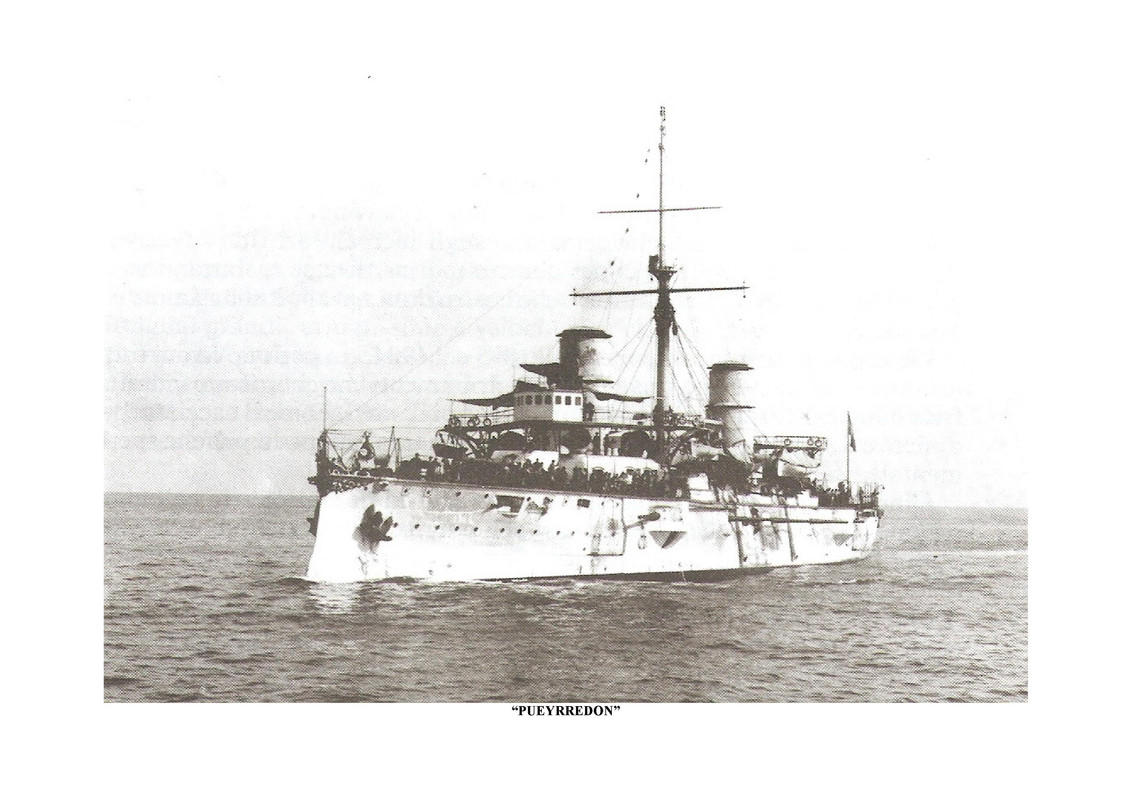

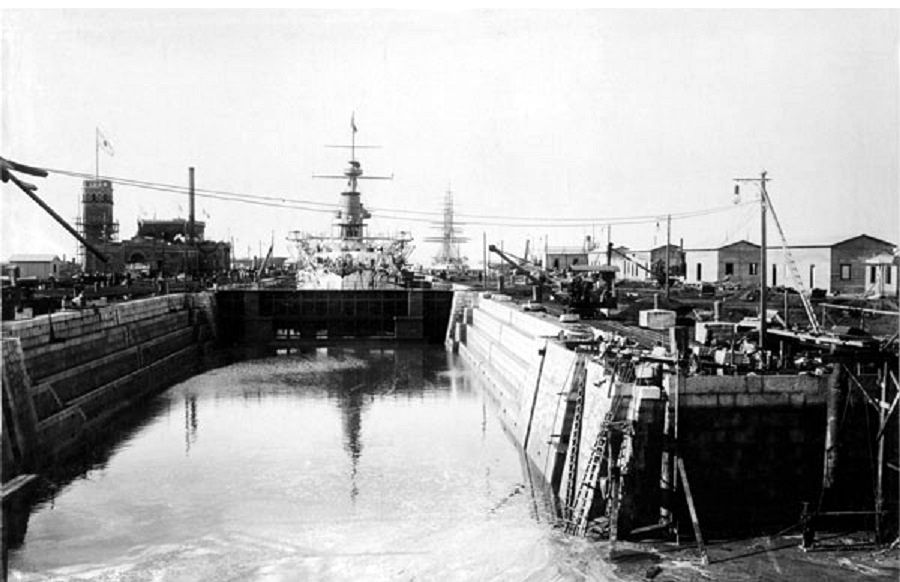

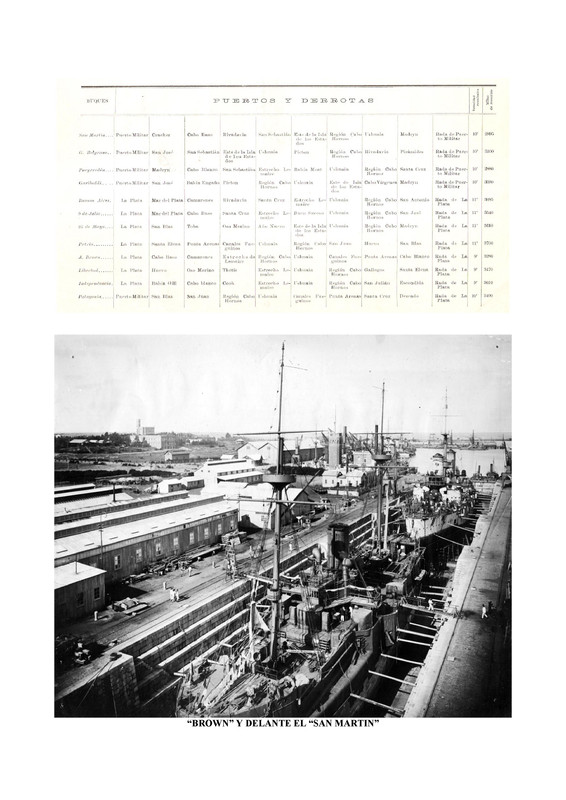

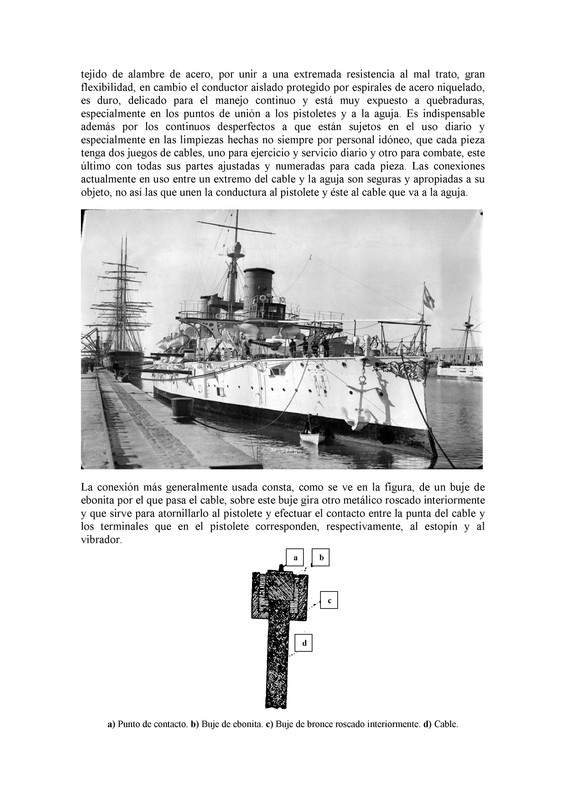

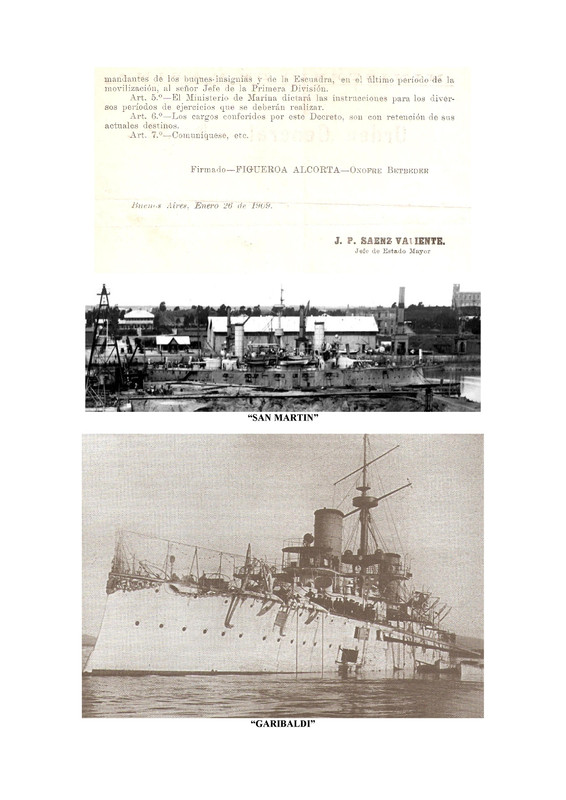

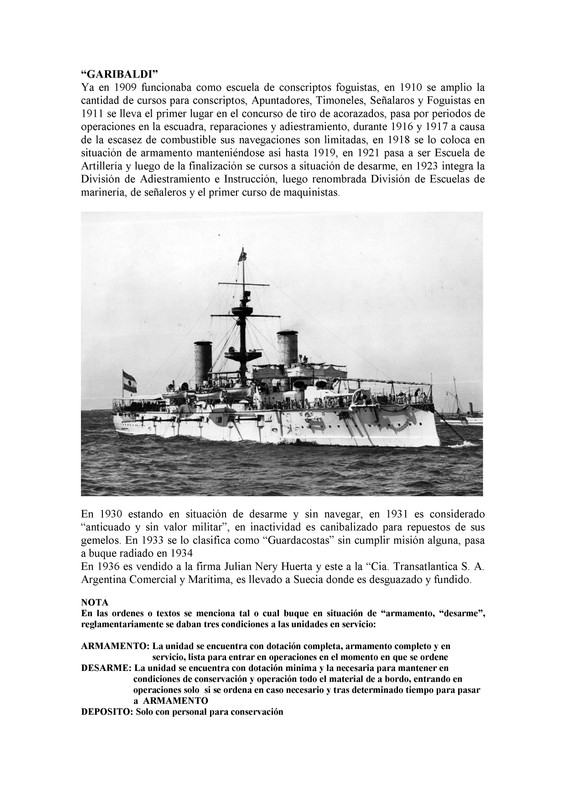

ARA Garibaldi en el dique del Puerto Militar, 8 mar 1902. A popa está la fragata de vapor de Presidente Sarmiento.

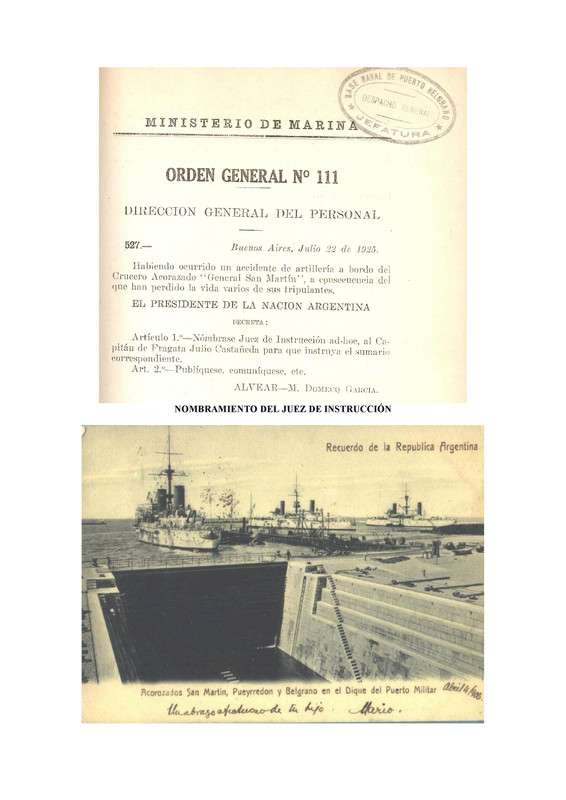

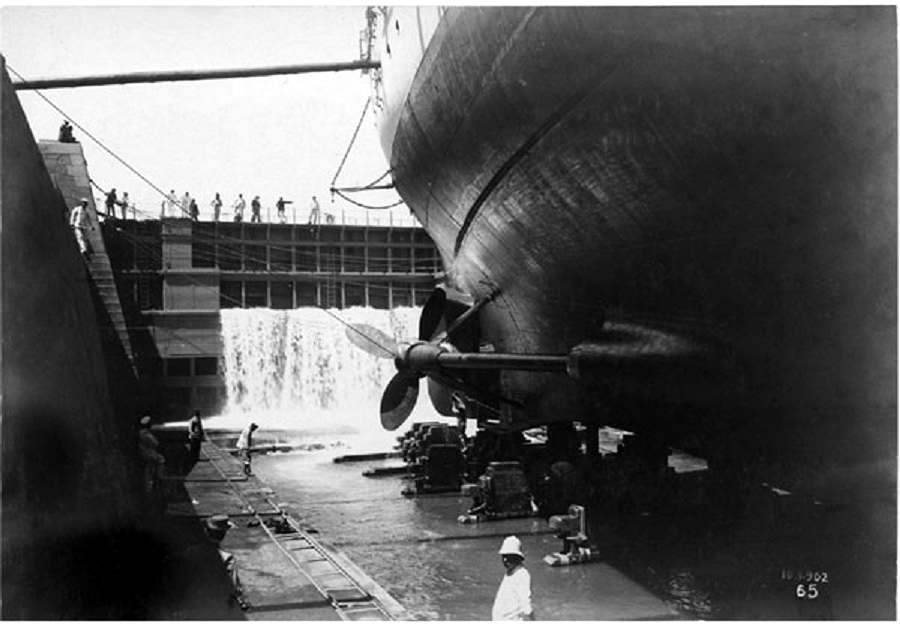

ARA San Martín, en el nuevo dique del Puerto Militar, ene 1902
ARA San Martin batería de babor
ARA Garibaldi en el dique del Puerto Militar, 8 mar 1902. A popa está la fragata de vapor de Presidente Sarmiento.
ARA San Martín, en el nuevo dique del Puerto Militar, ene 1902
MWAA, muchas gracias por tus publicaciones.
---

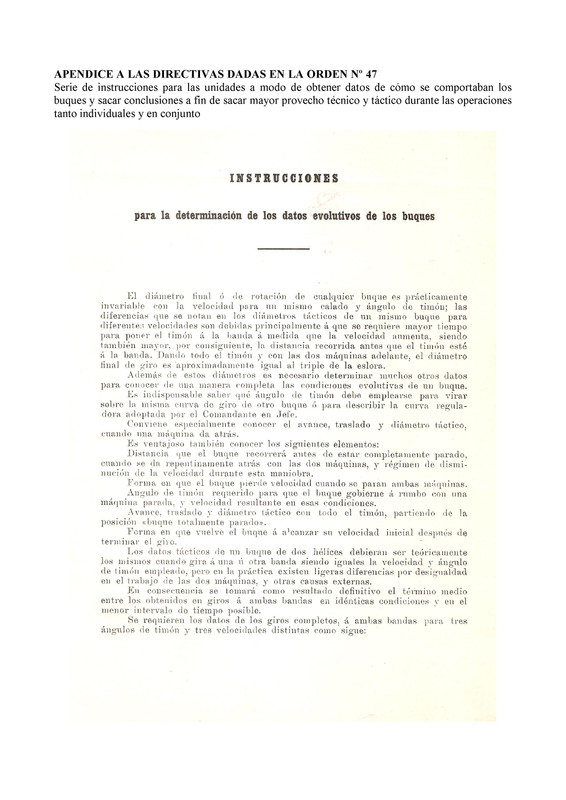

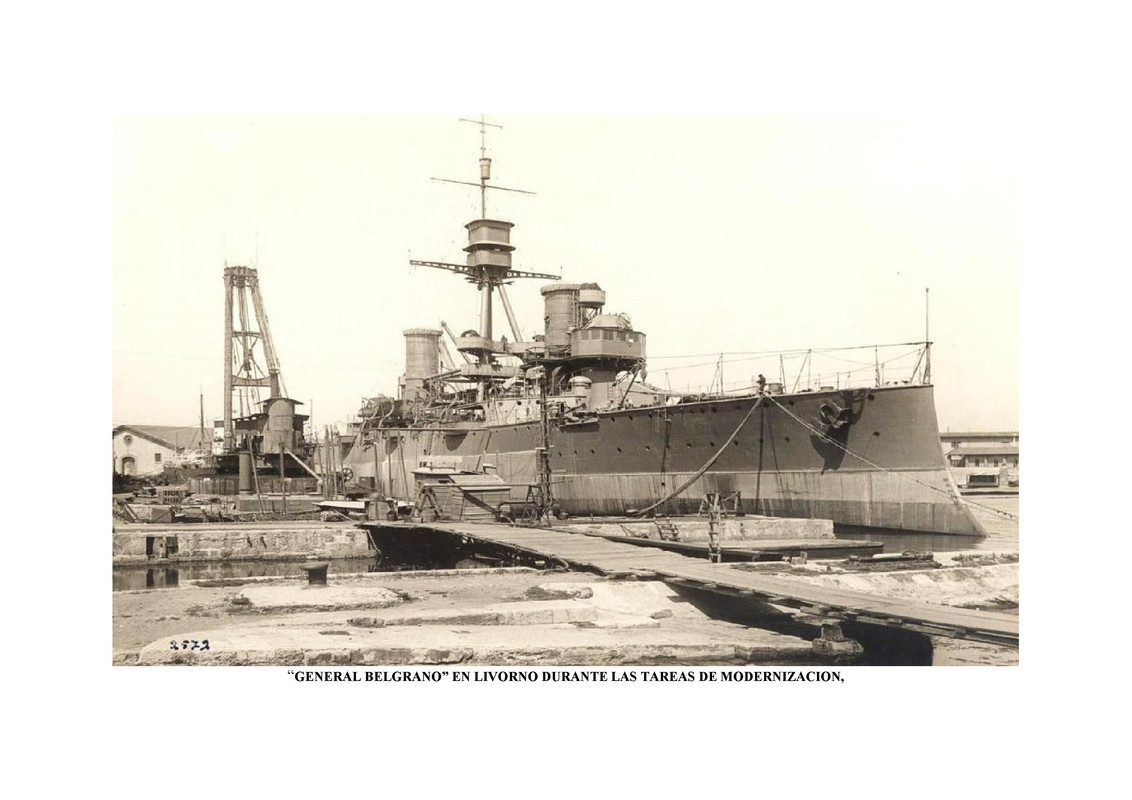

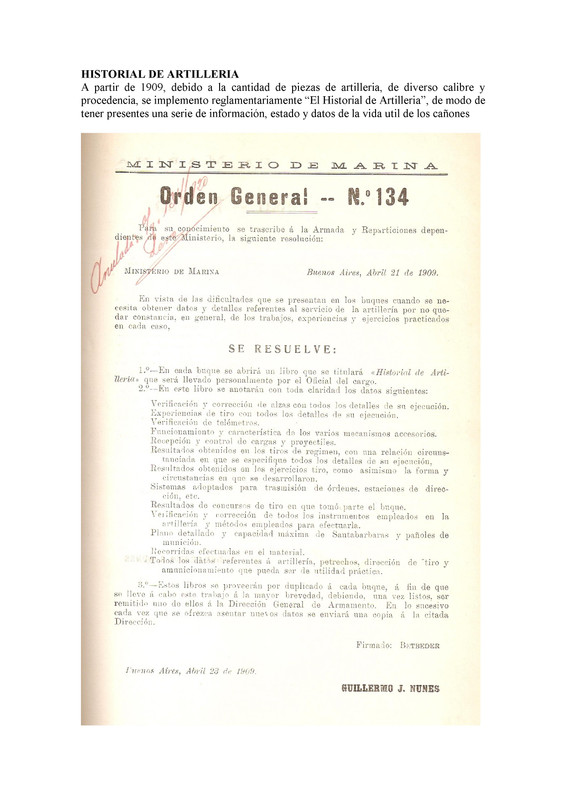

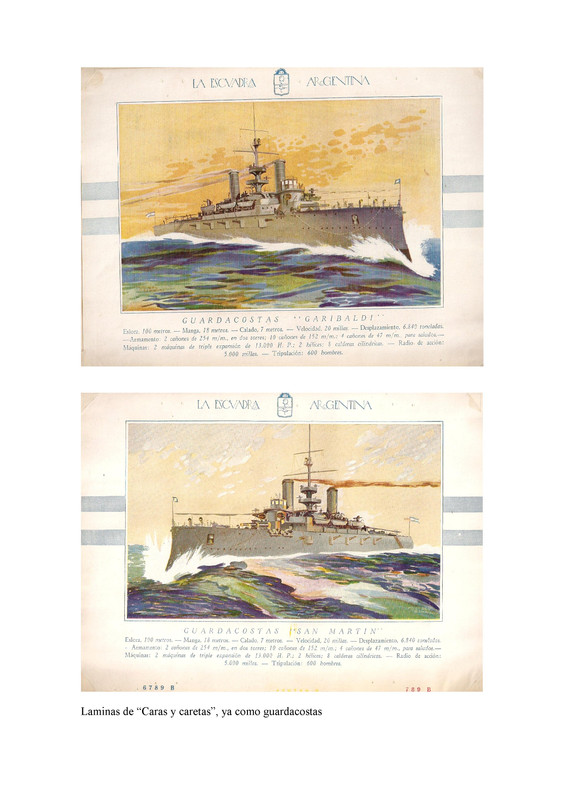

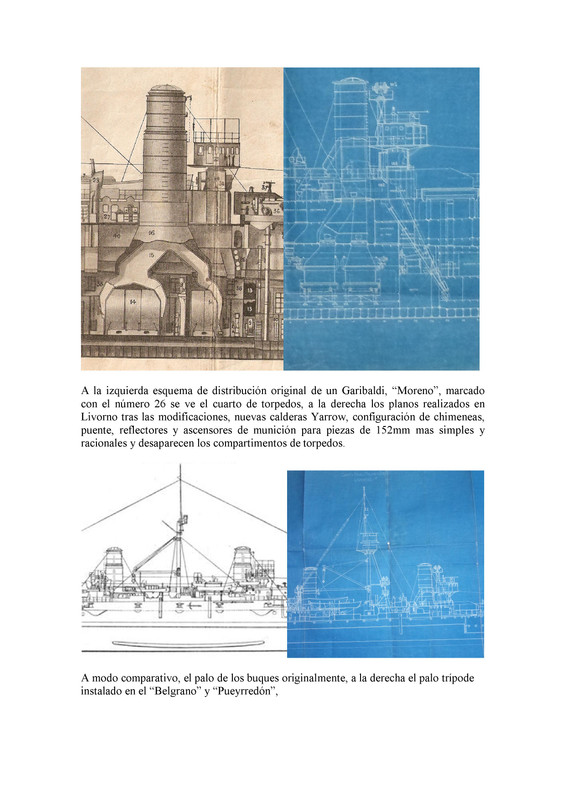

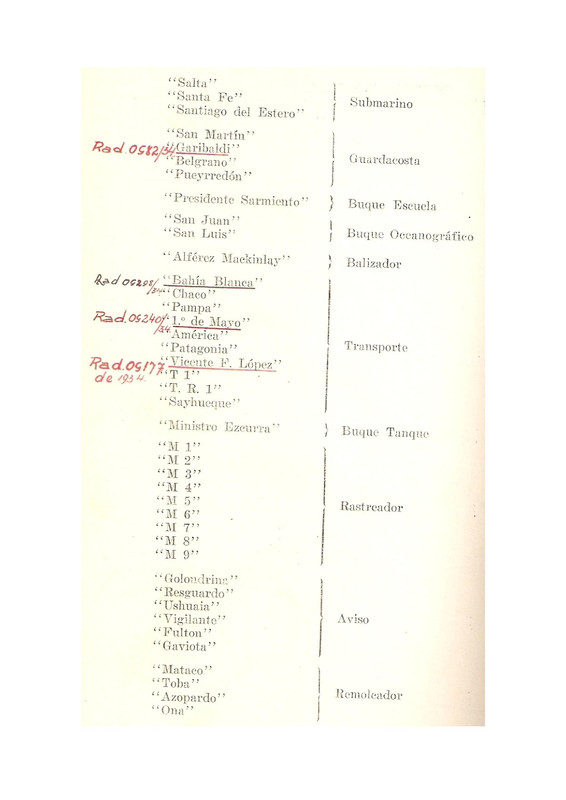

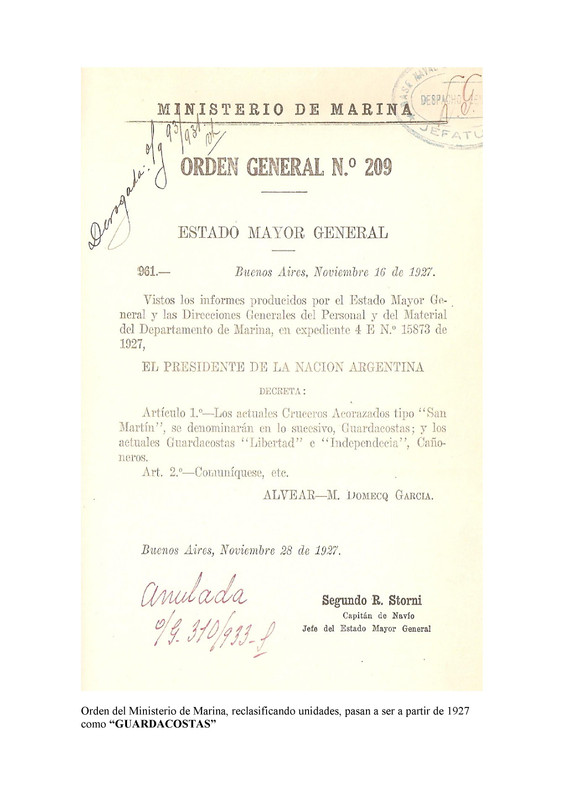

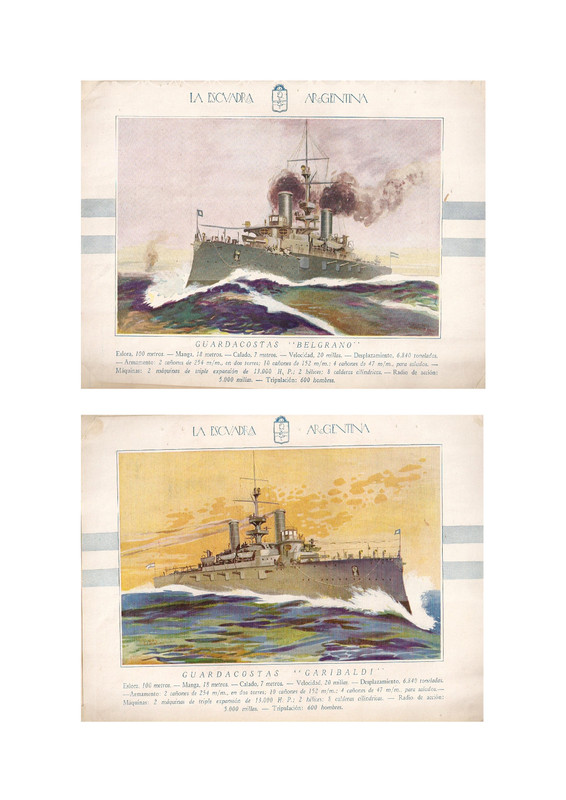

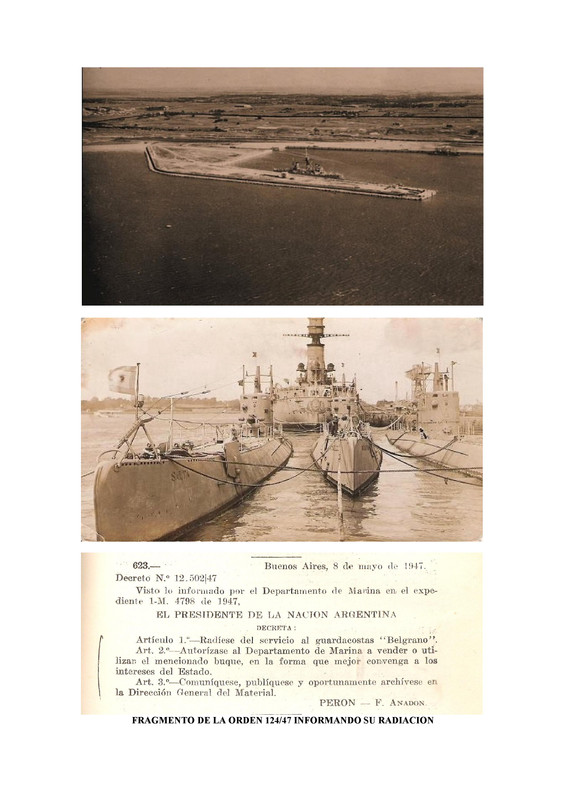

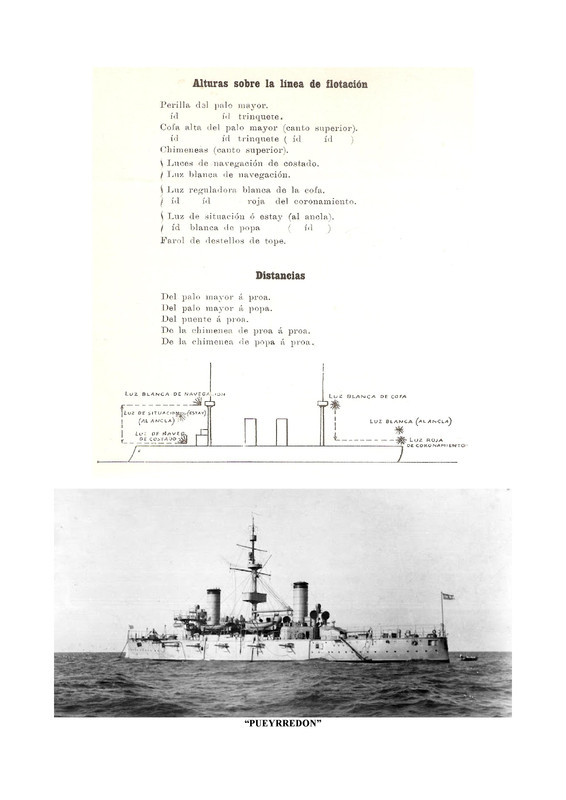

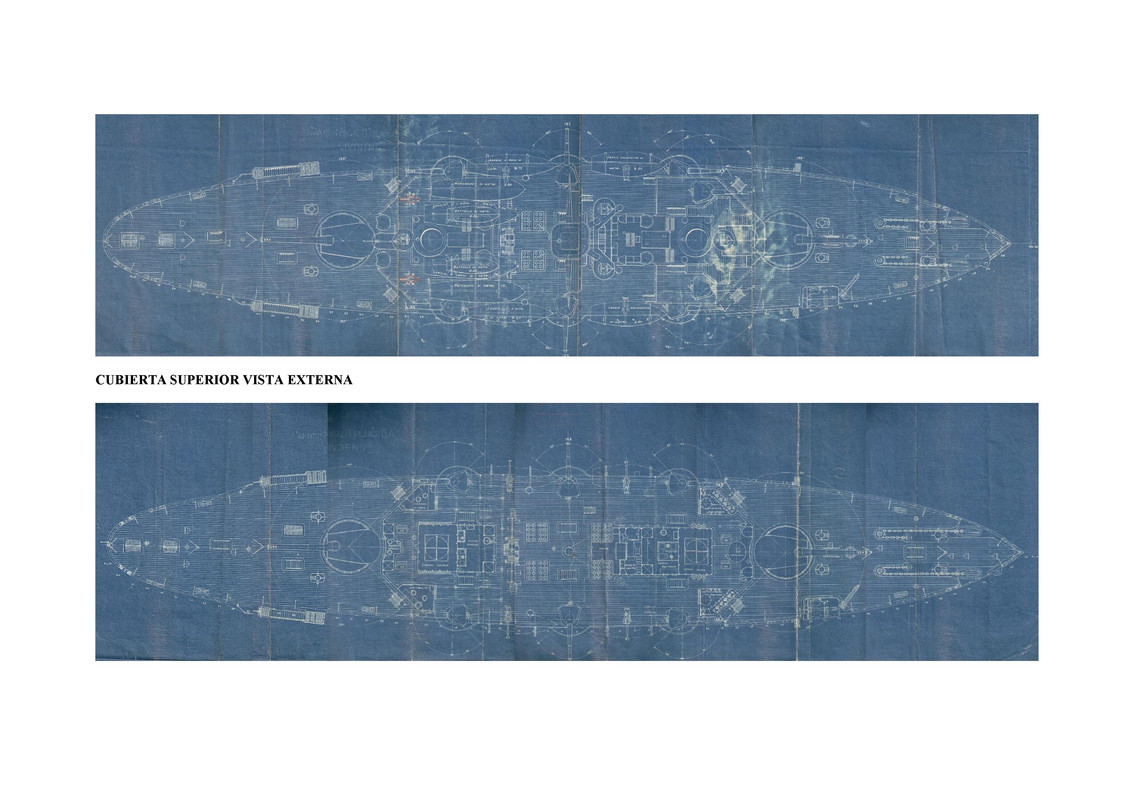

Unos datos adicionales de los Garibaldi modificados, proveniente del Historial II del Guardacostas General Belgrano de 1929:
- Eslora: 100 mts.
- Manga: 18 mts.
- Calado: 7,6 mts (promedio).
- Desplazamiento: 7.500 ts (máximo).

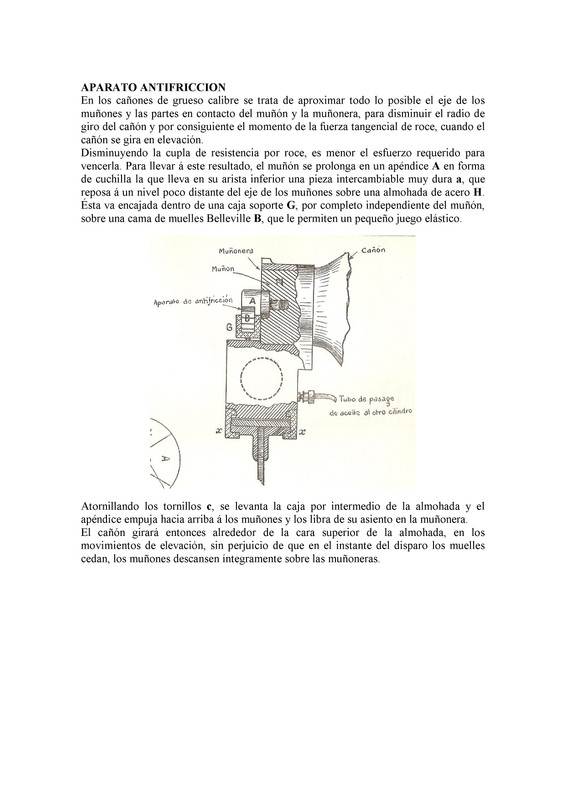

- Armamento:

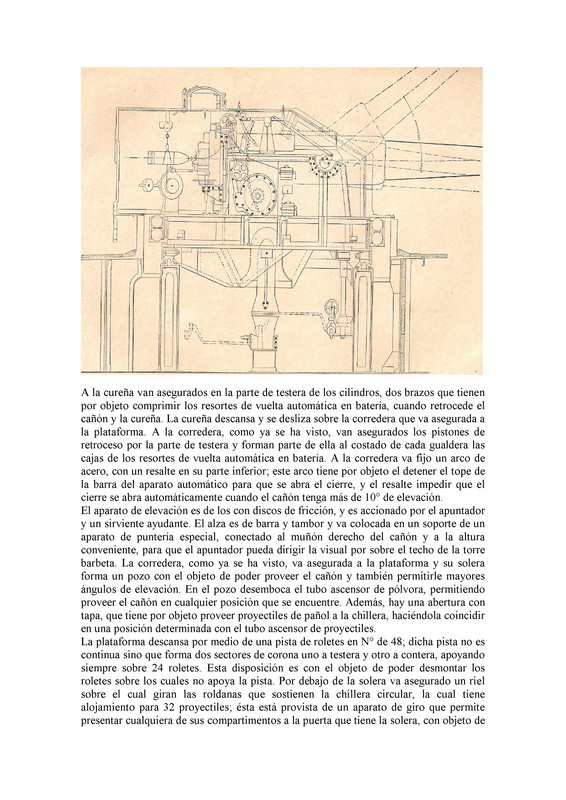

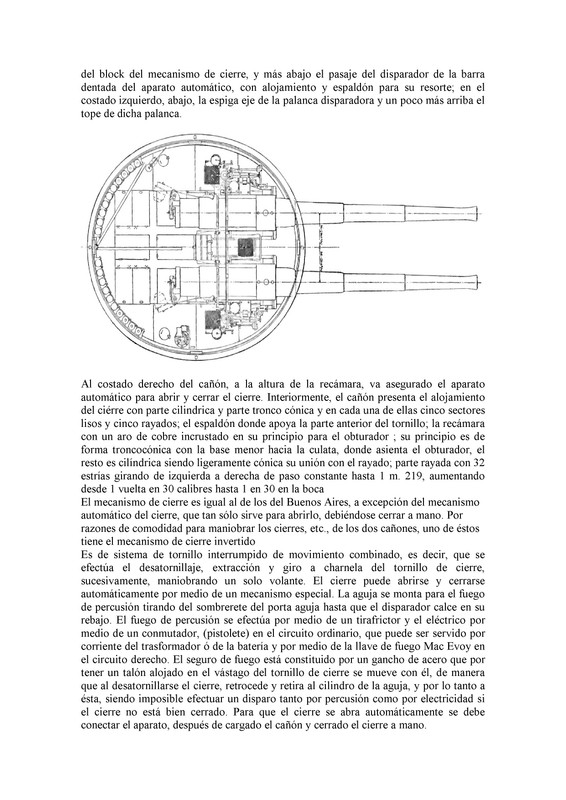

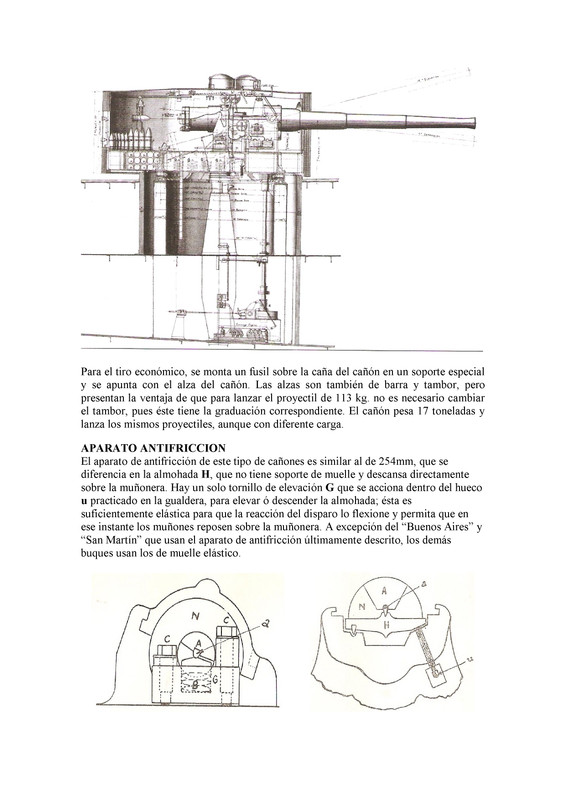

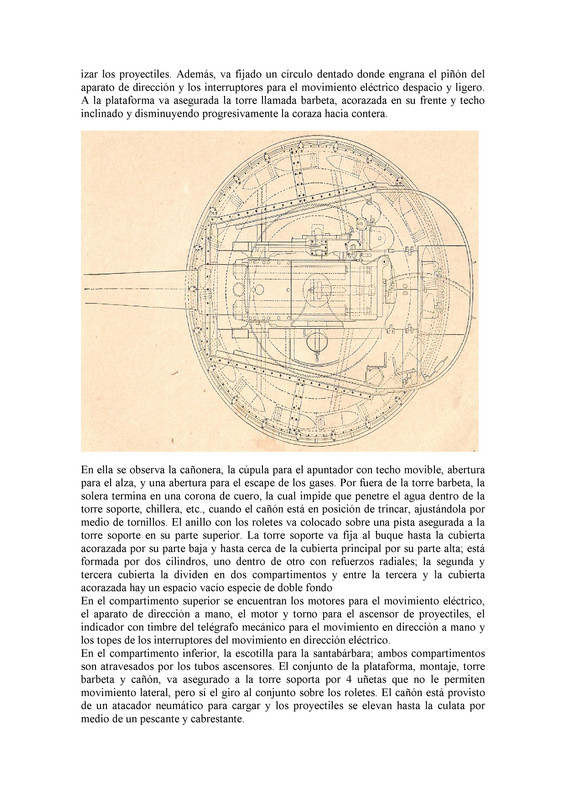

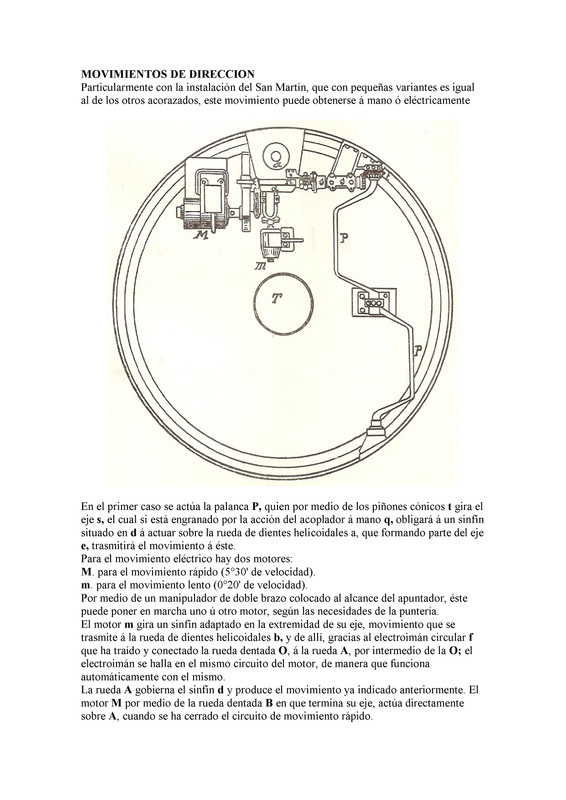

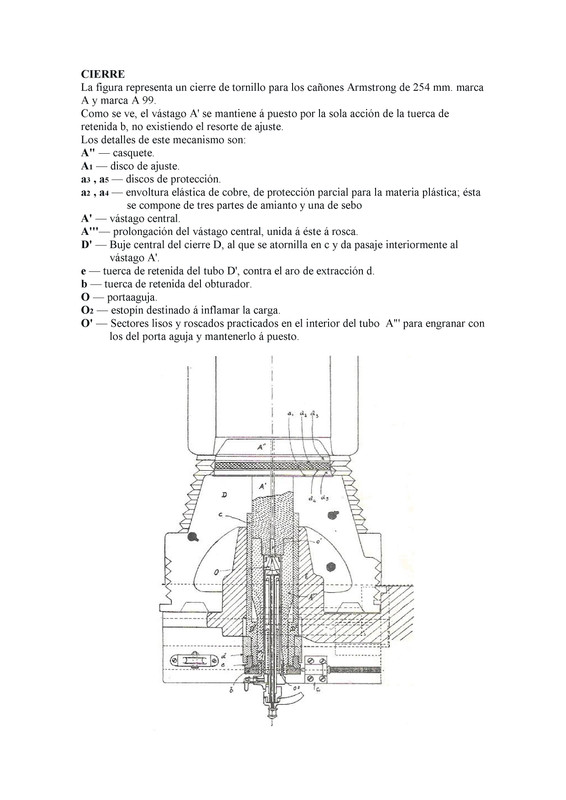

2xI 254mm en torres.
8xI 152mm con escudo, 4 por lado.

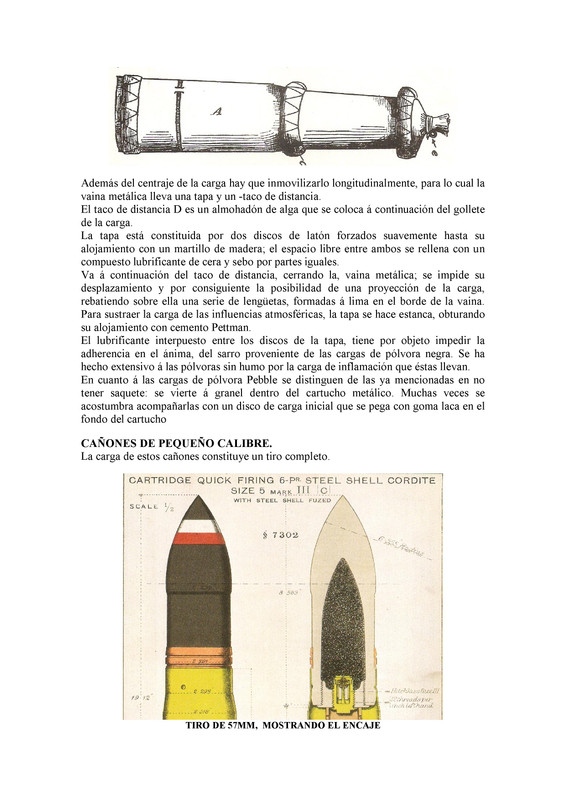

4xI 57mm para saludo, 2 por lado, en cubierta.
4xI ametralladoras ("no provistas en ese año").

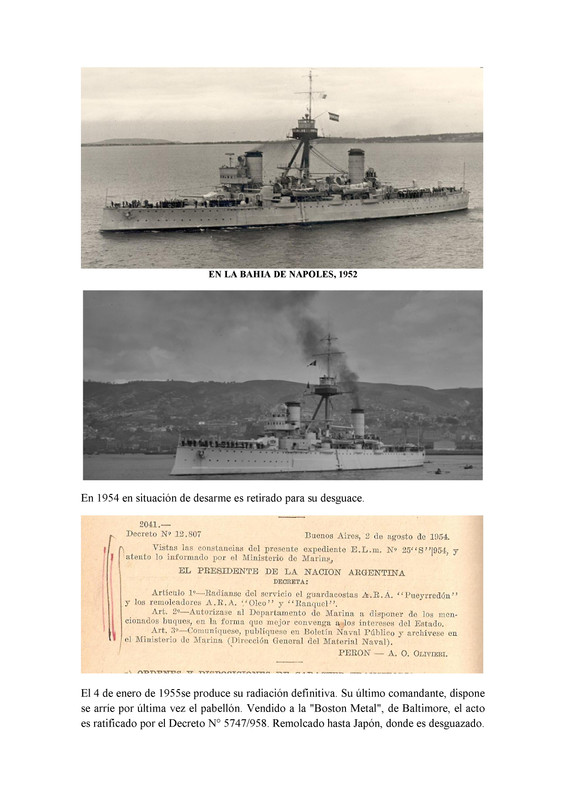

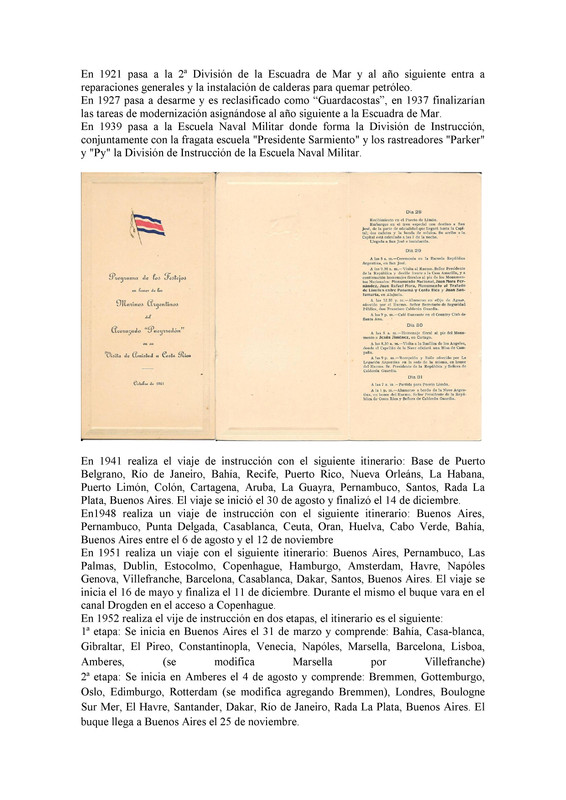

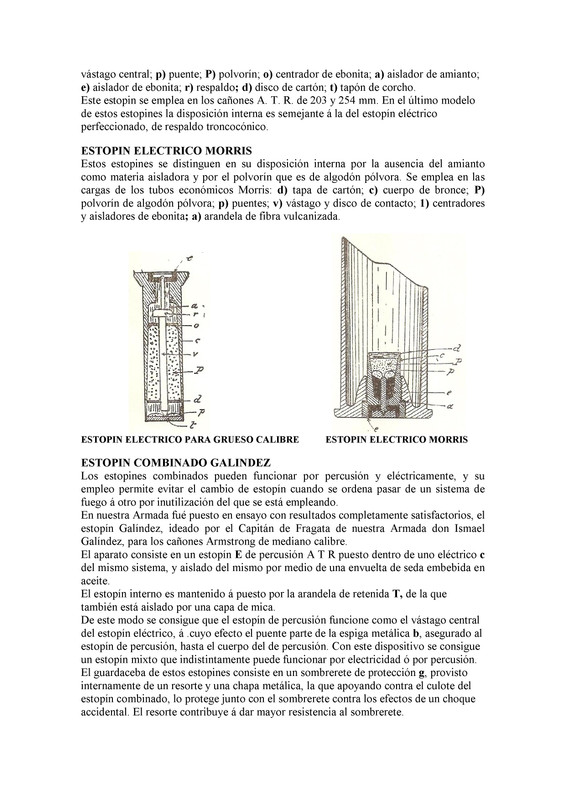

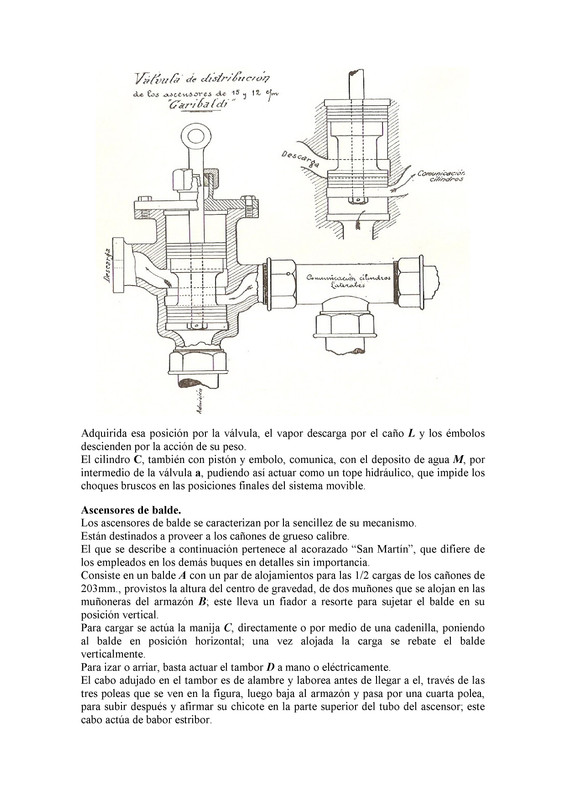

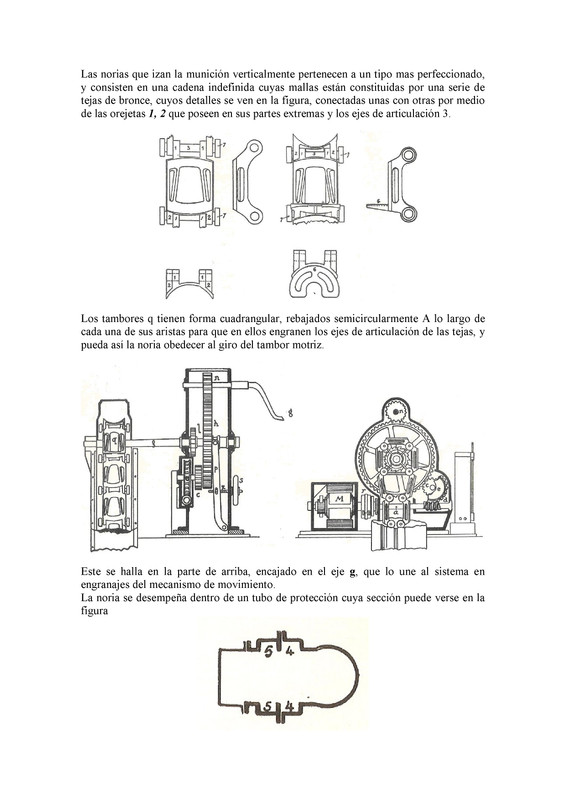

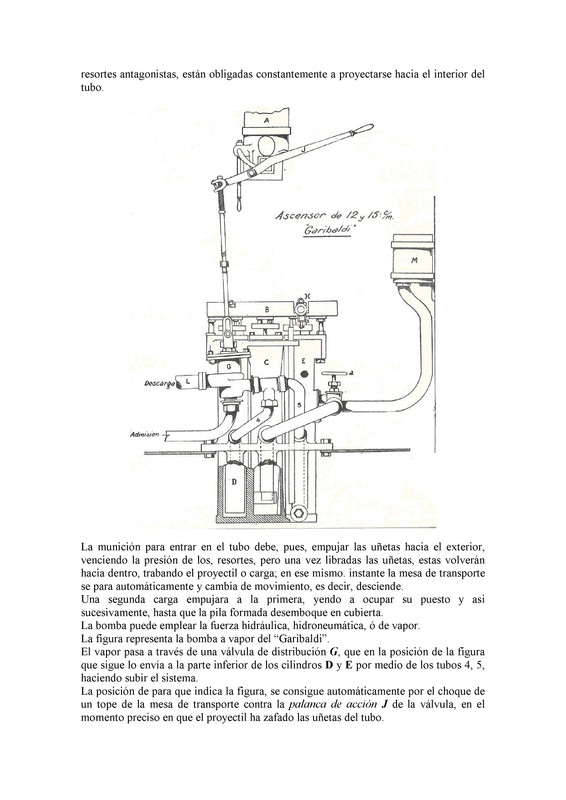

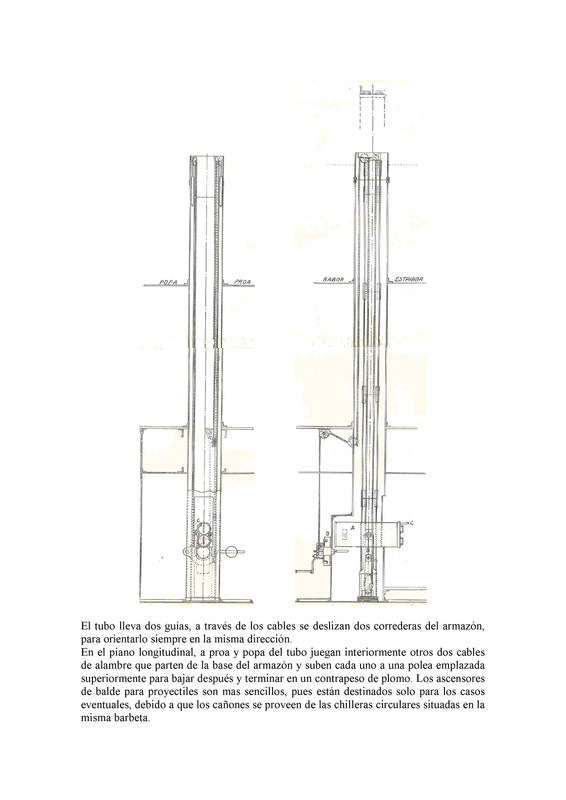

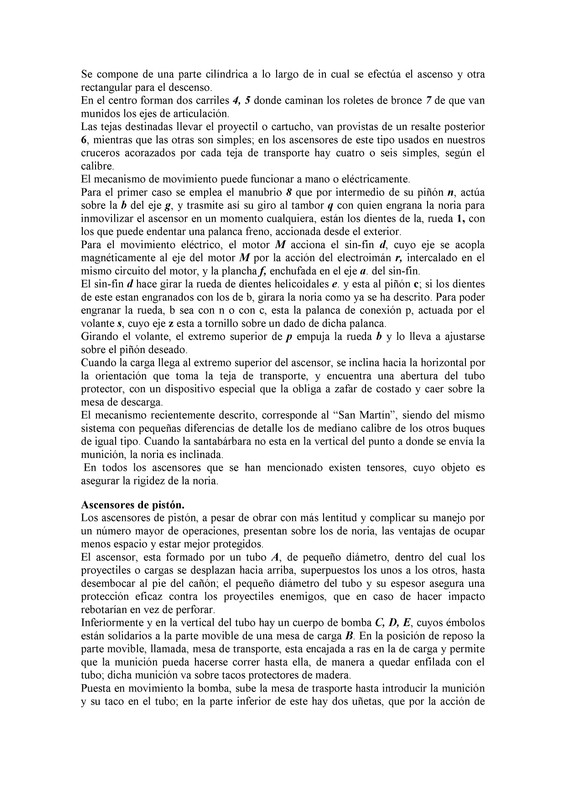

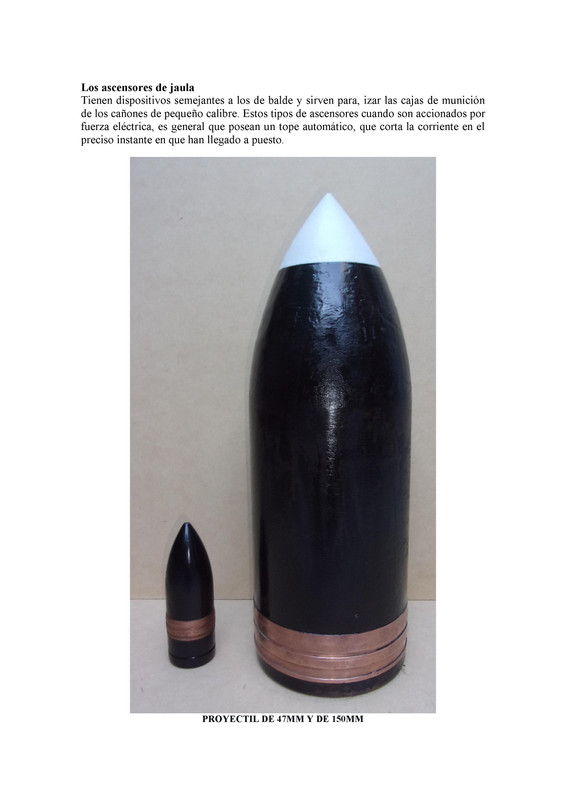

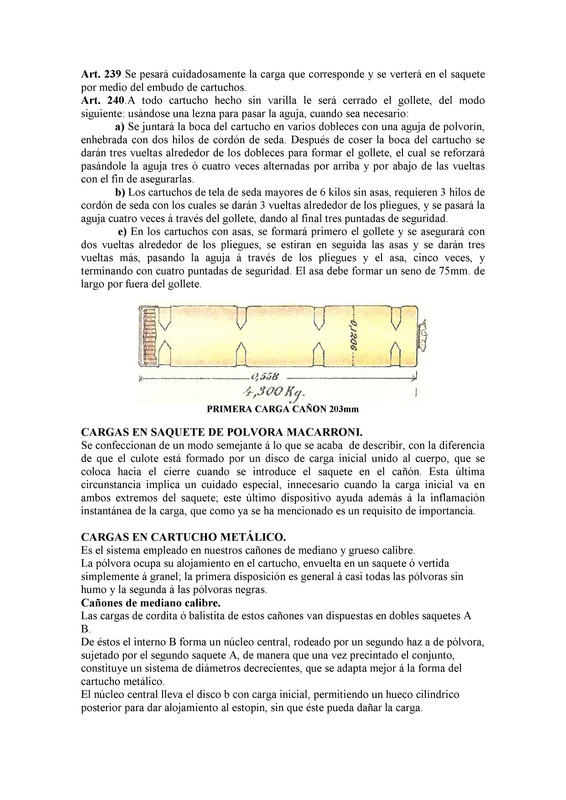

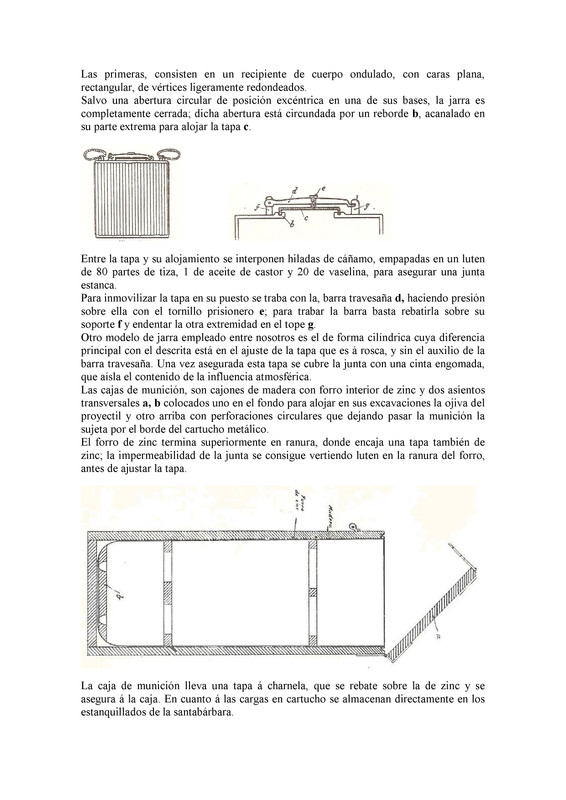

- Ascensores de pólvora y munición: 6.

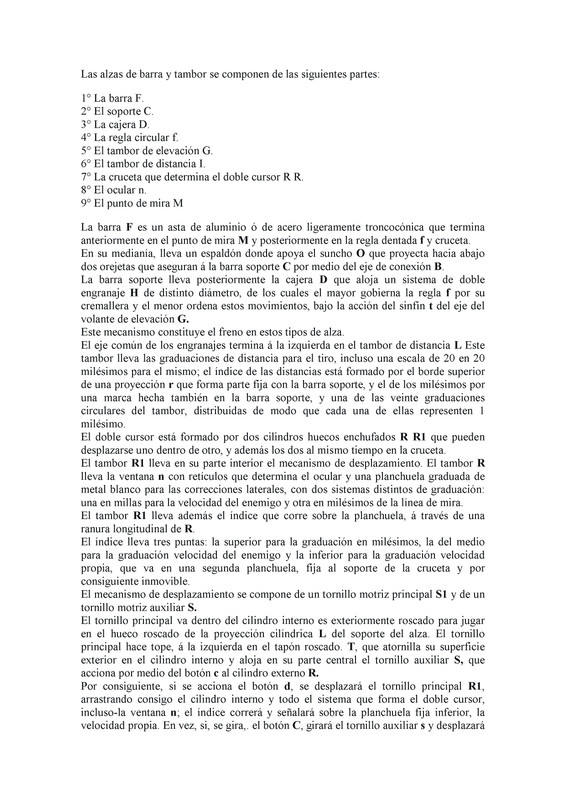

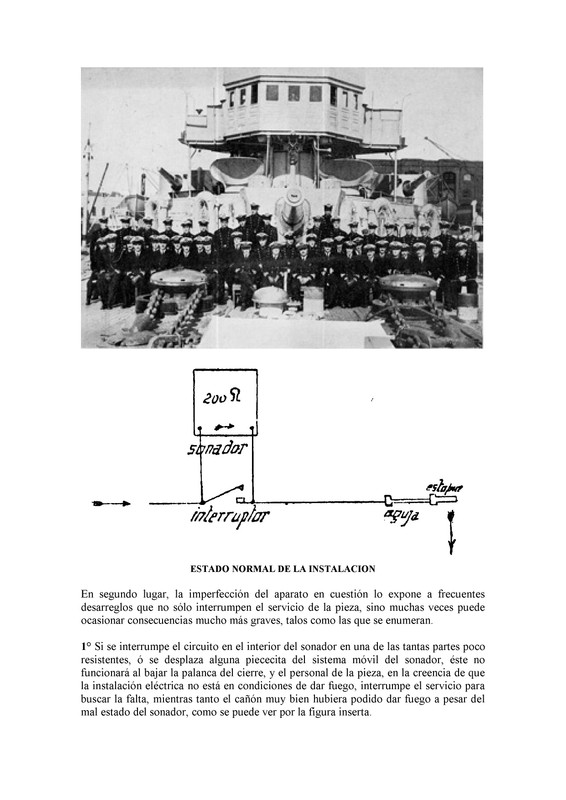

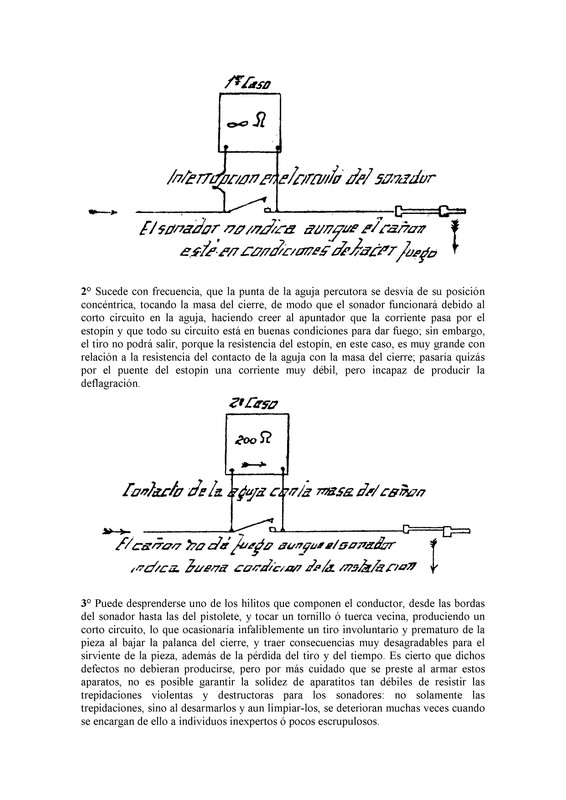

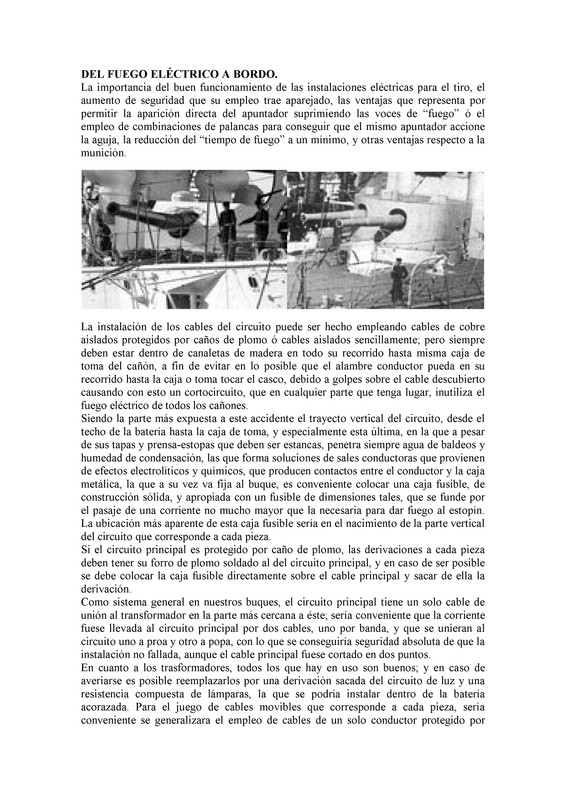

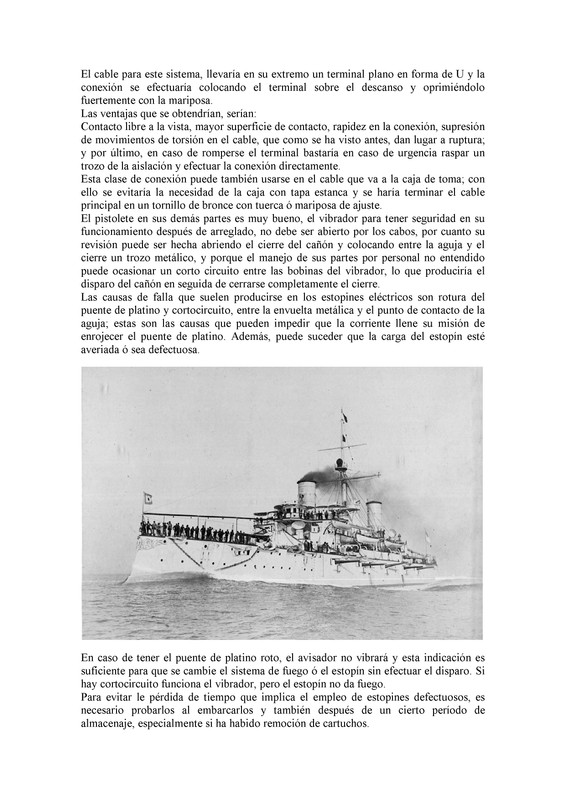

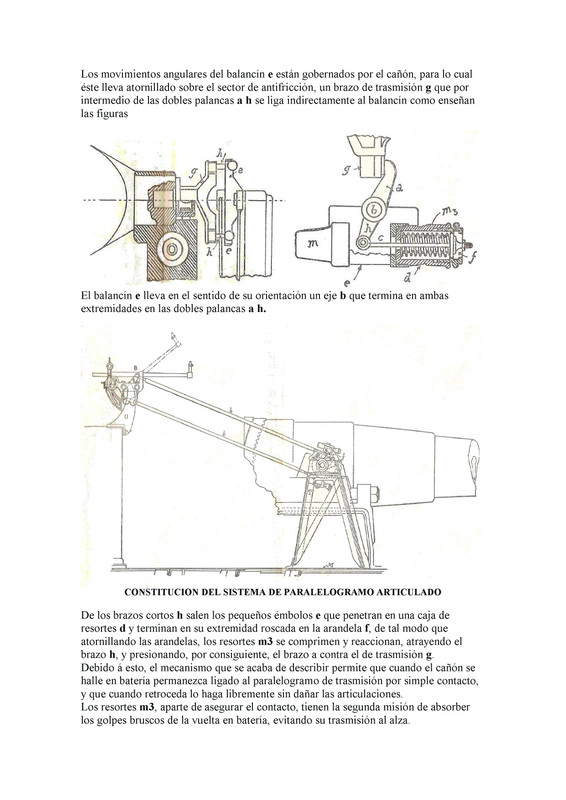

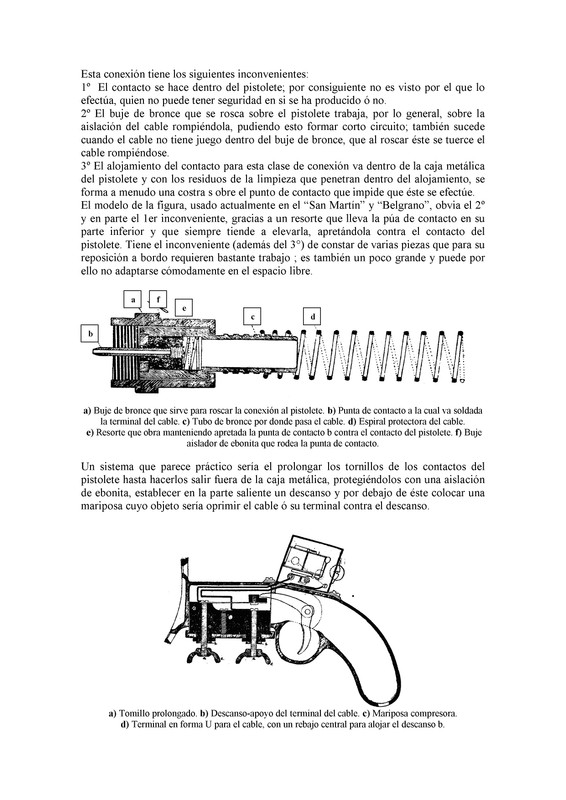

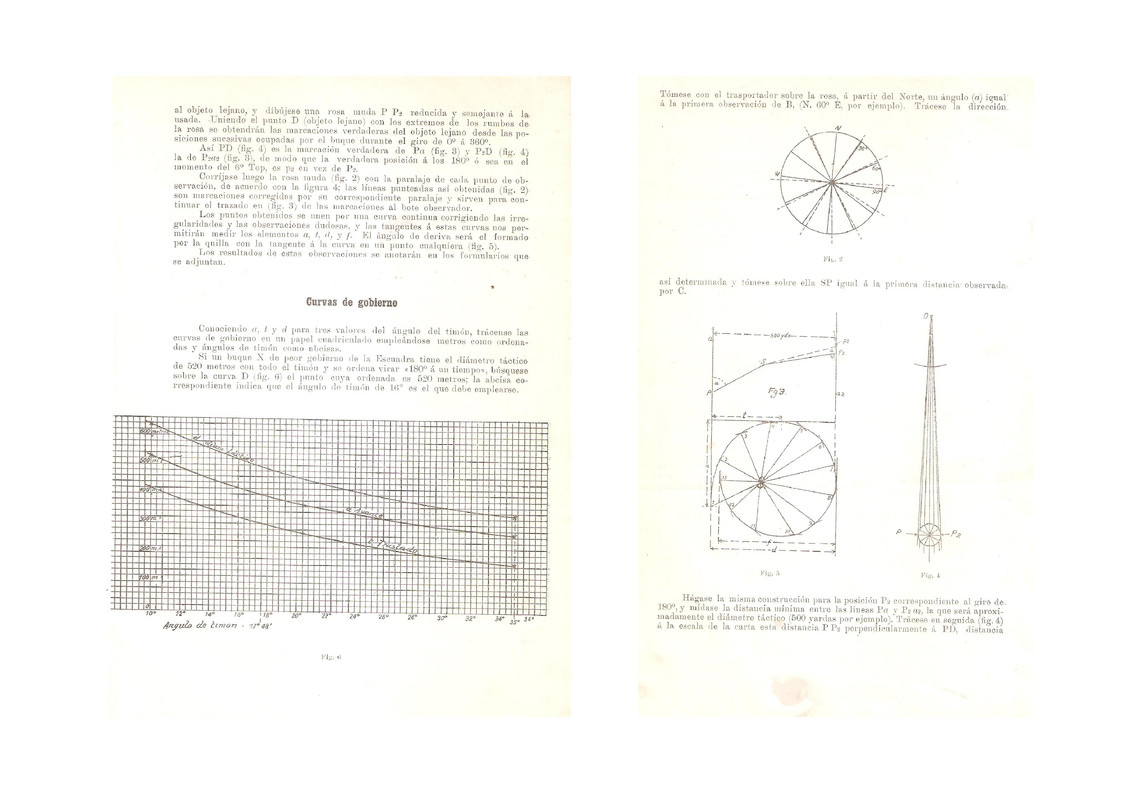

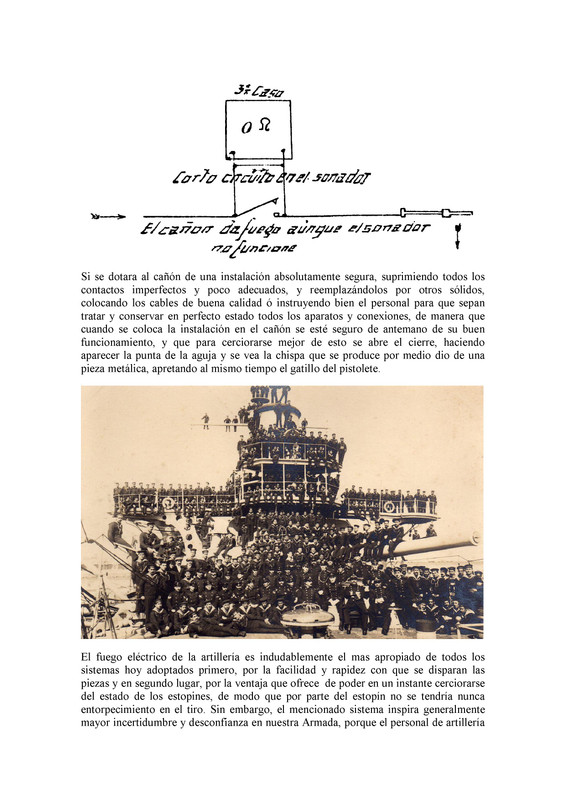

- Dirección de tiro: Ward-Leonard.
- Proyectores: 4 90mm.

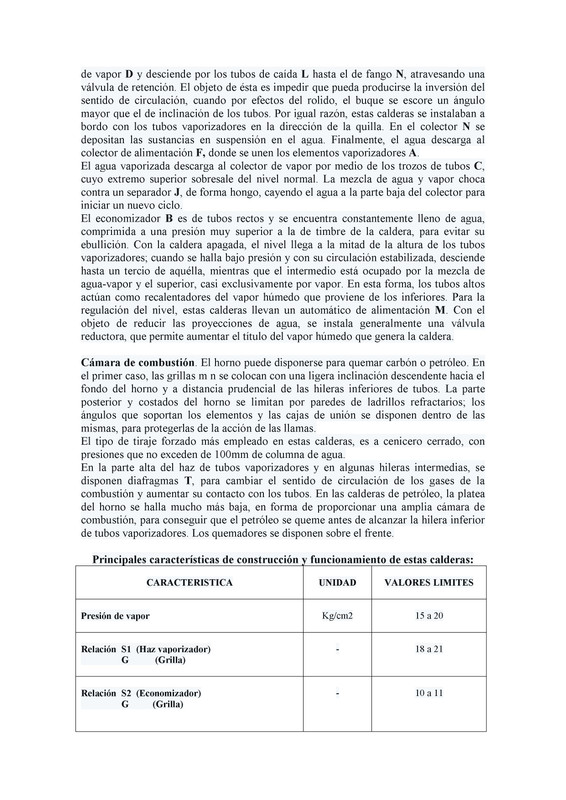

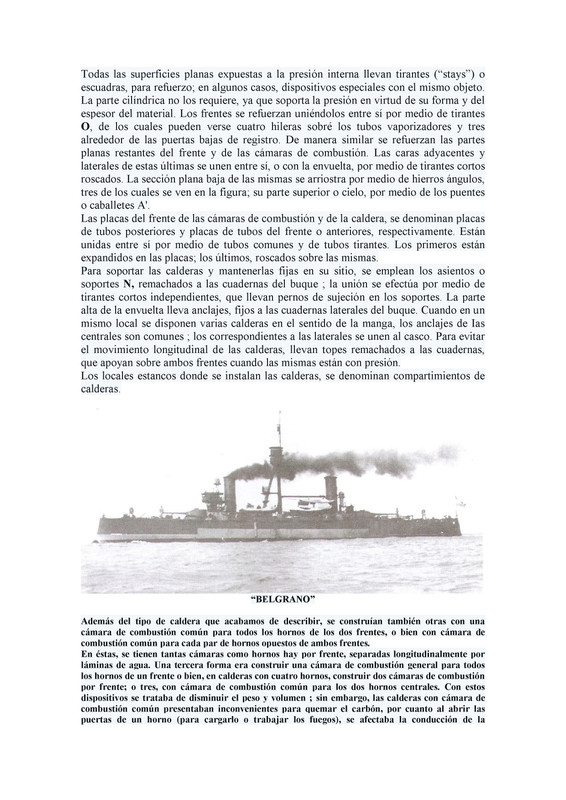

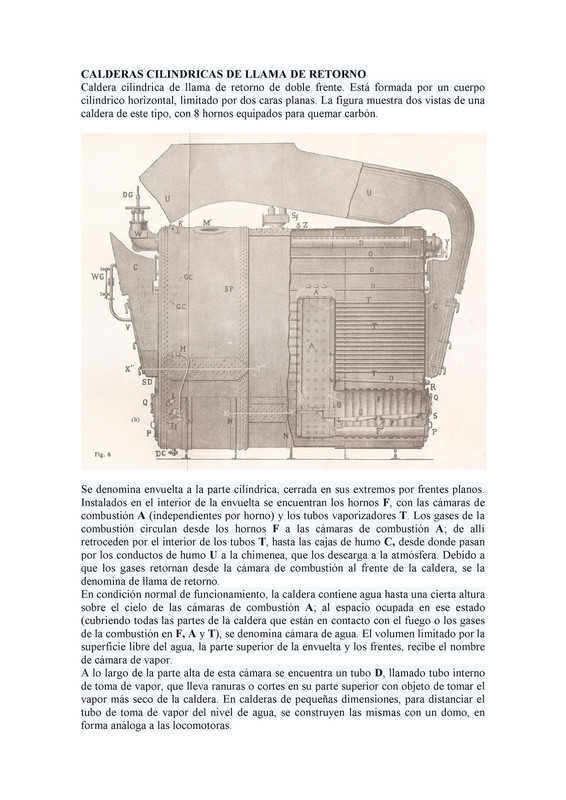

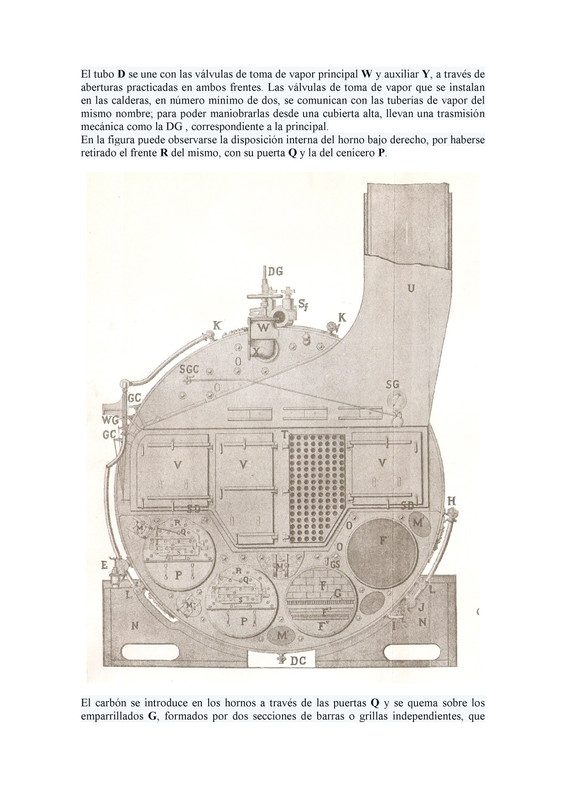

- Calderas: 8 Yarrow.
- Combustible: 1.150 ts (petróleo).
- Tanques de combustible: 20.
- Agua bebible: 20 ts.
- Tanques de agua bebible: 18.
- Agua dulce: 234 ts.
- Tanques de agua dulce: Doblefondos.
- Altura metacéntrica vacío: 0,44 mts con 5.540 ts (antes 0,41 mts).
- Altura metacéntrica cargado: 1,44 mts con 7.300 ts (antes 1,16 mts).
Como adicional, la artillería y mecanismos asociados fueron trabajados por la casa Odero-Terni.
---
Unos datos adicionales de los Garibaldi modificados, proveniente del Historial II del Guardacostas General Belgrano de 1929:
- Eslora: 100 mts.
- Manga: 18 mts.
- Calado: 7,6 mts (promedio).
- Desplazamiento: 7.500 ts (máximo).
- Armamento:
2xI 254mm en torres.
8xI 152mm con escudo, 4 por lado.
4xI 57mm para saludo, 2 por lado, en cubierta.
4xI ametralladoras ("no provistas en ese año").
- Ascensores de pólvora y munición: 6.
- Dirección de tiro: Ward-Leonard.
- Proyectores: 4 90mm.
- Calderas: 8 Yarrow.
- Combustible: 1.150 ts (petróleo).
- Tanques de combustible: 20.
- Agua bebible: 20 ts.
- Tanques de agua bebible: 18.
- Agua dulce: 234 ts.
- Tanques de agua dulce: Doblefondos.
- Altura metacéntrica vacío: 0,44 mts con 5.540 ts (antes 0,41 mts).
- Altura metacéntrica cargado: 1,44 mts con 7.300 ts (antes 1,16 mts).
Como adicional, la artillería y mecanismos asociados fueron trabajados por la casa Odero-Terni.
MWAA sigue dando clases.
---

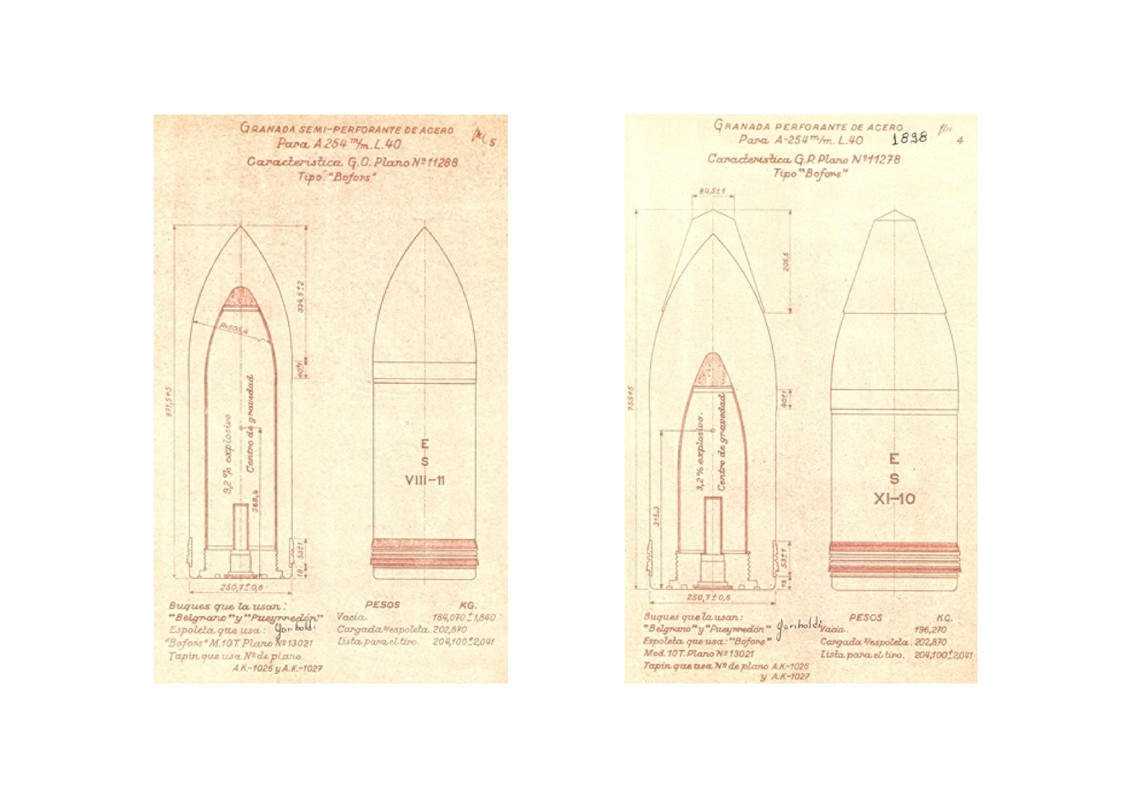

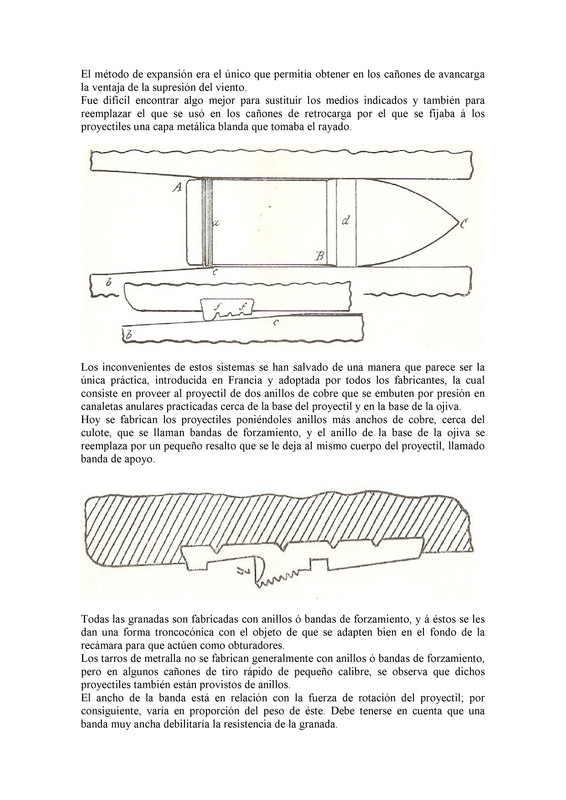

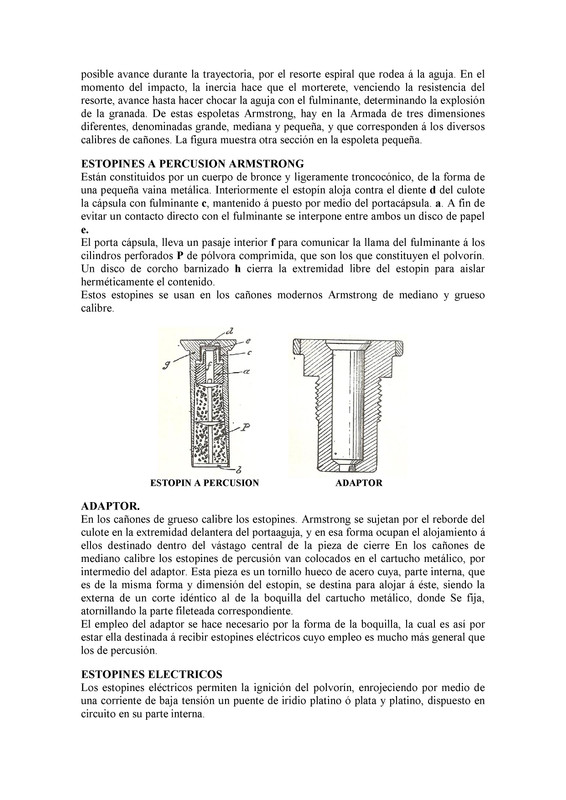

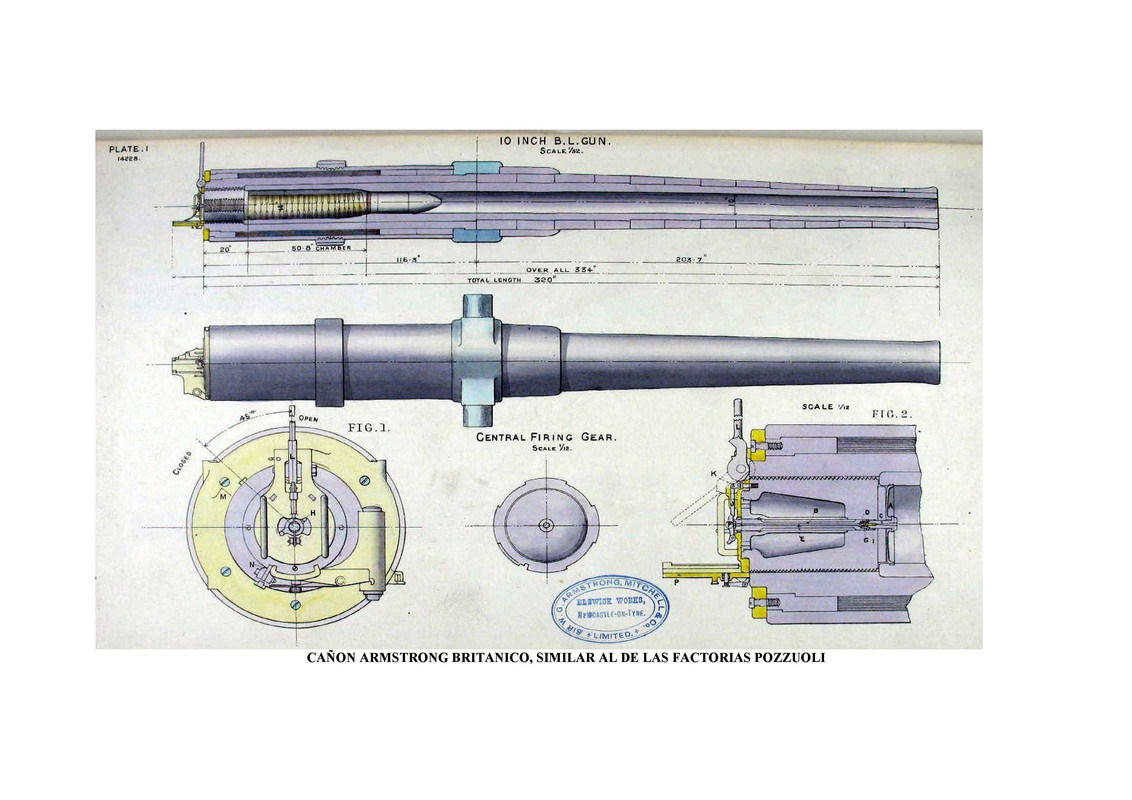

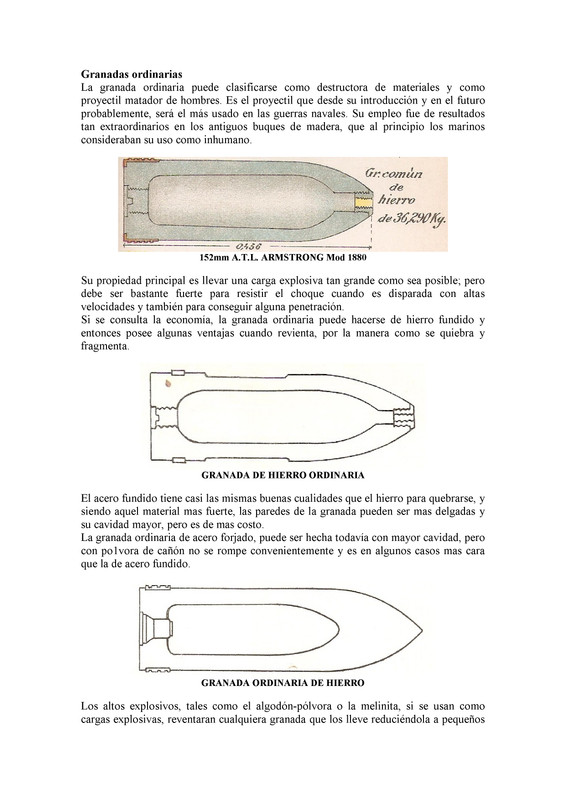

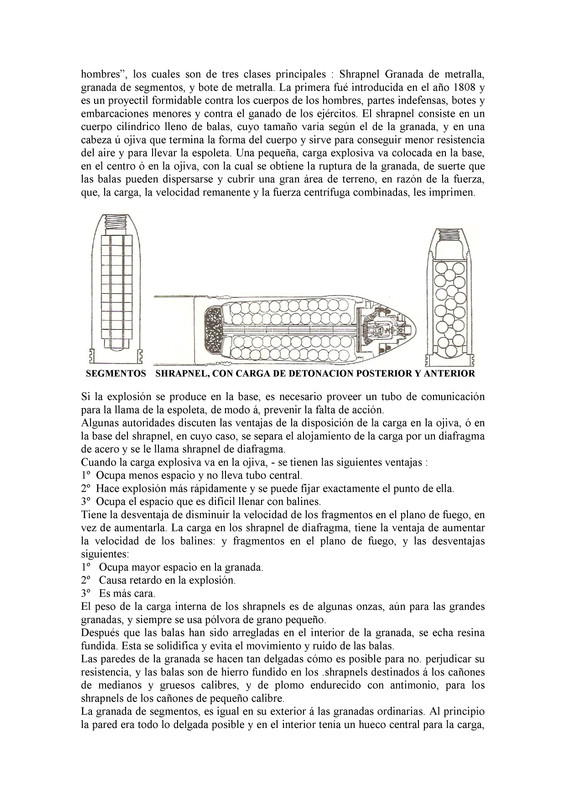

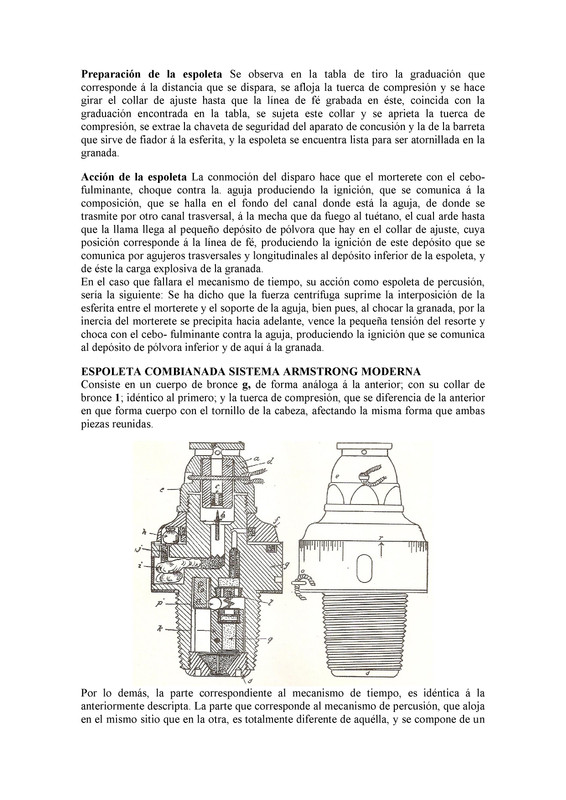

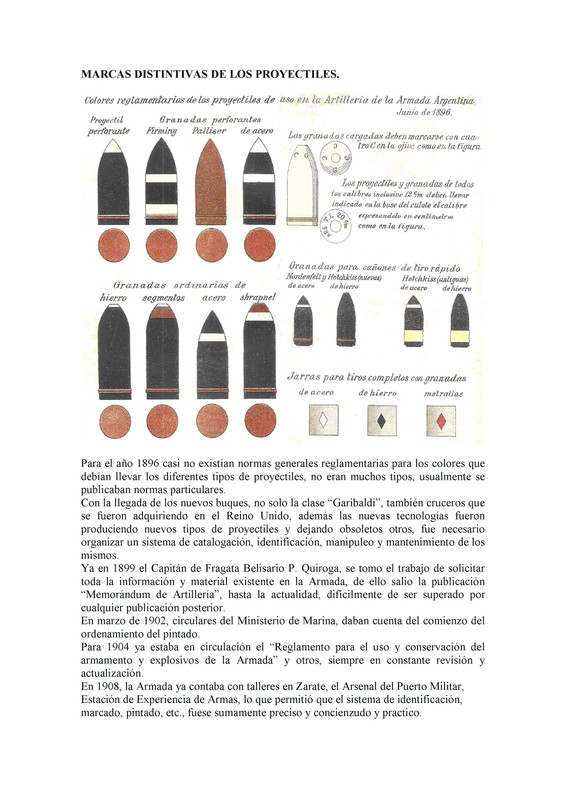

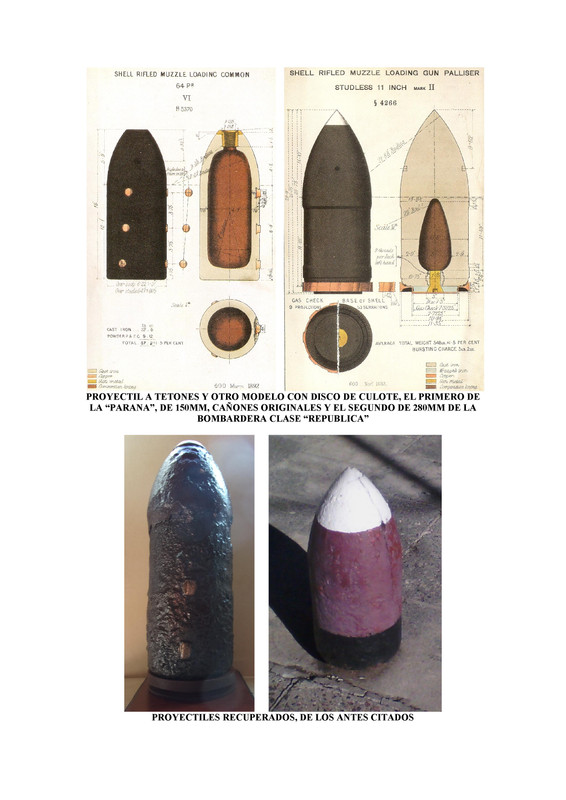

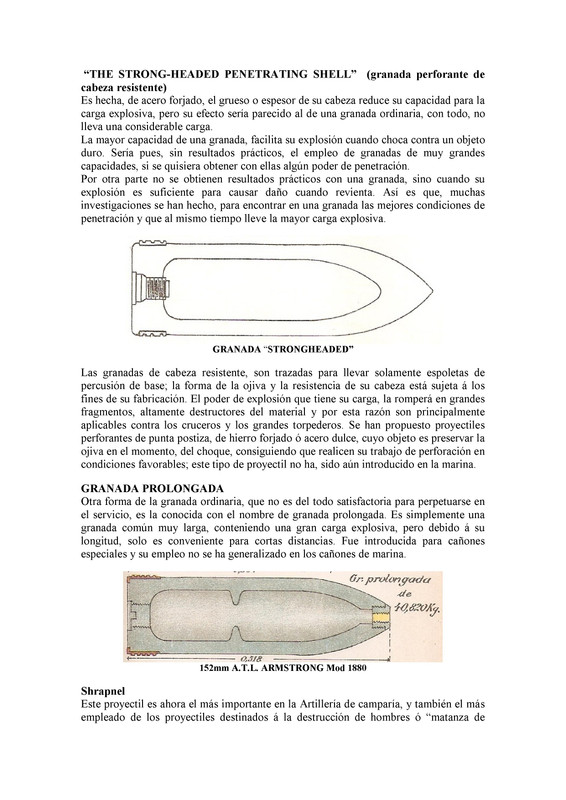

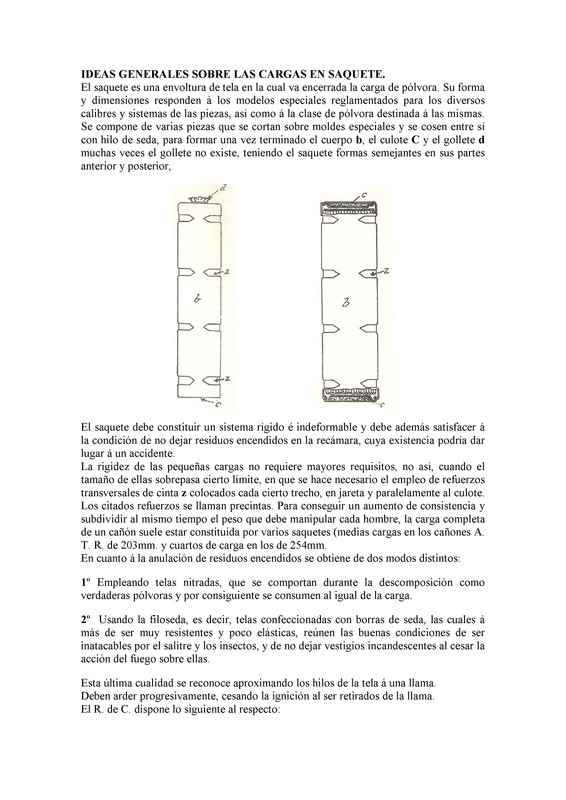

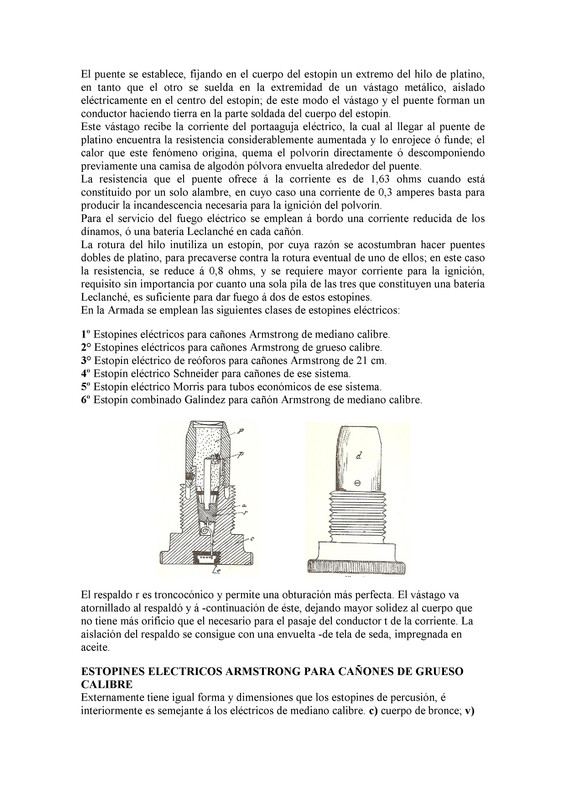

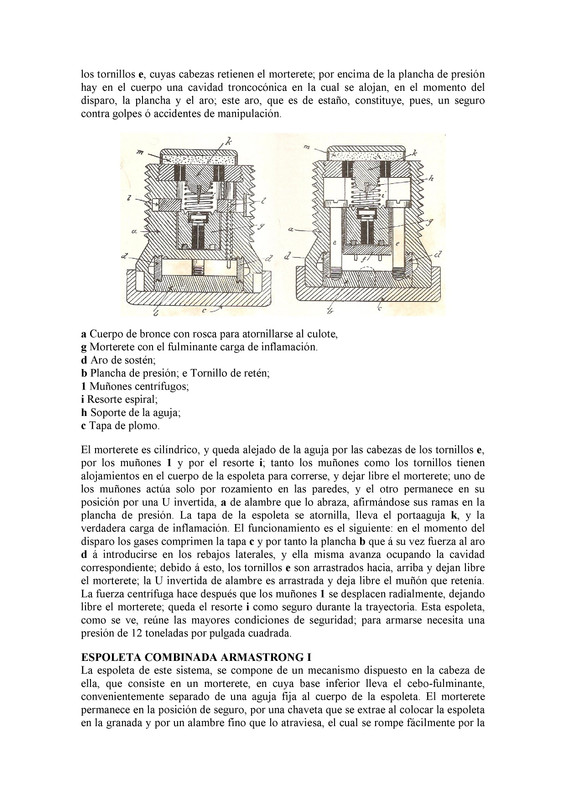

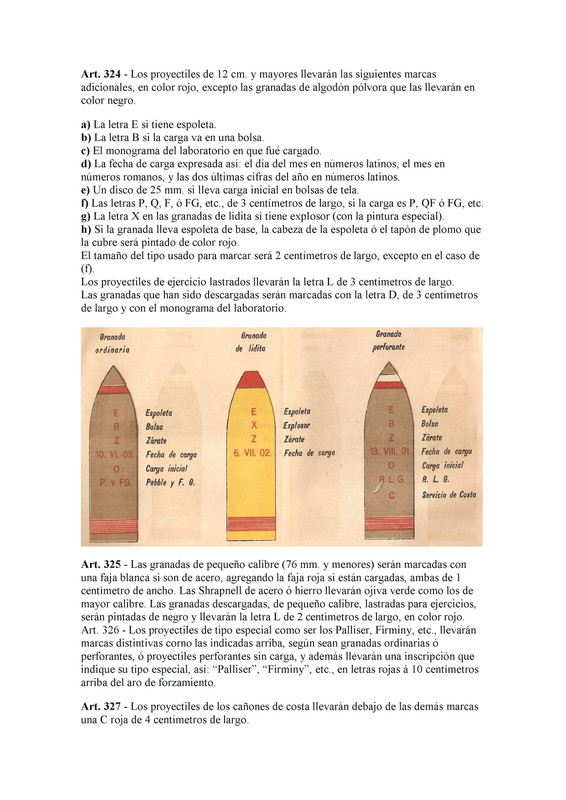

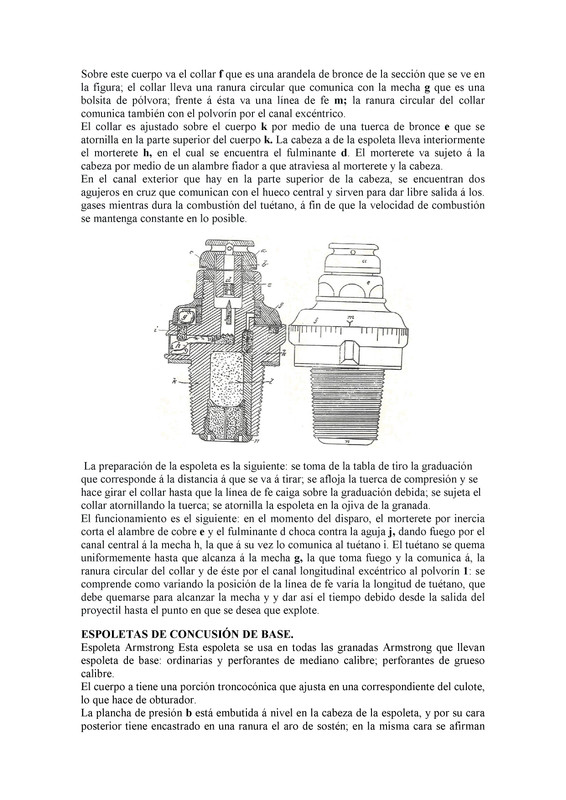

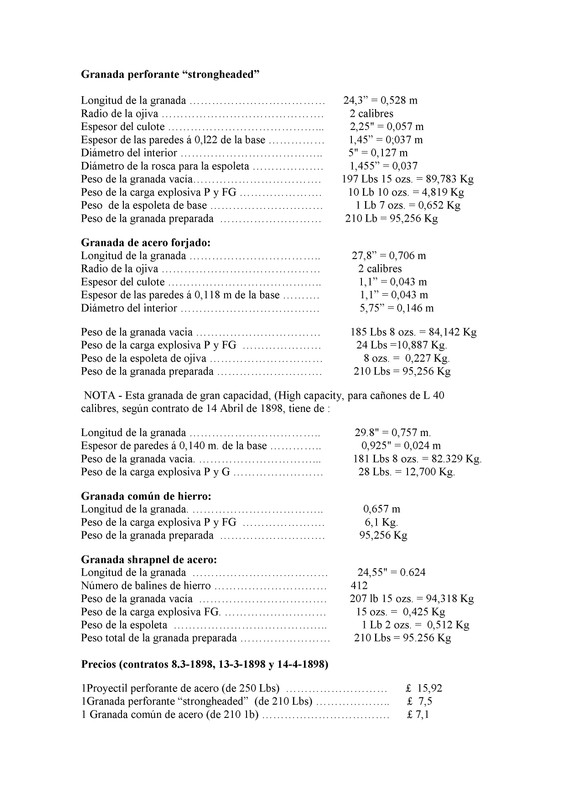

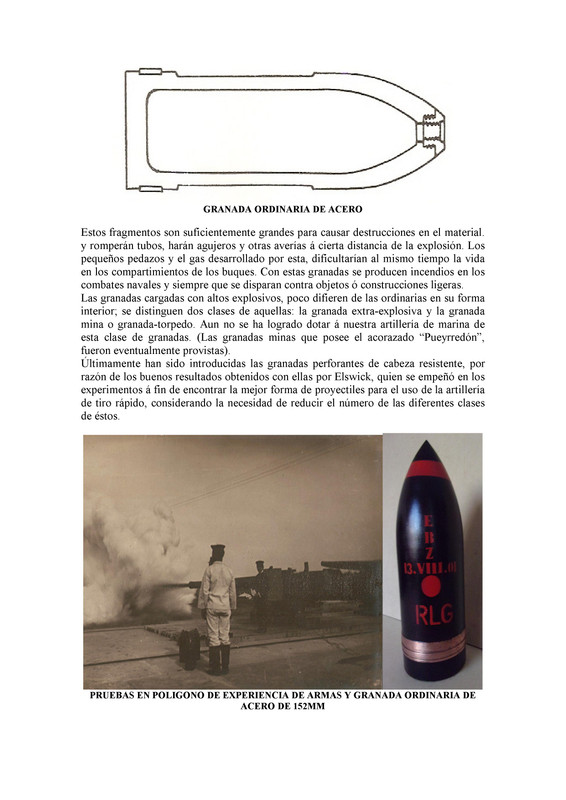

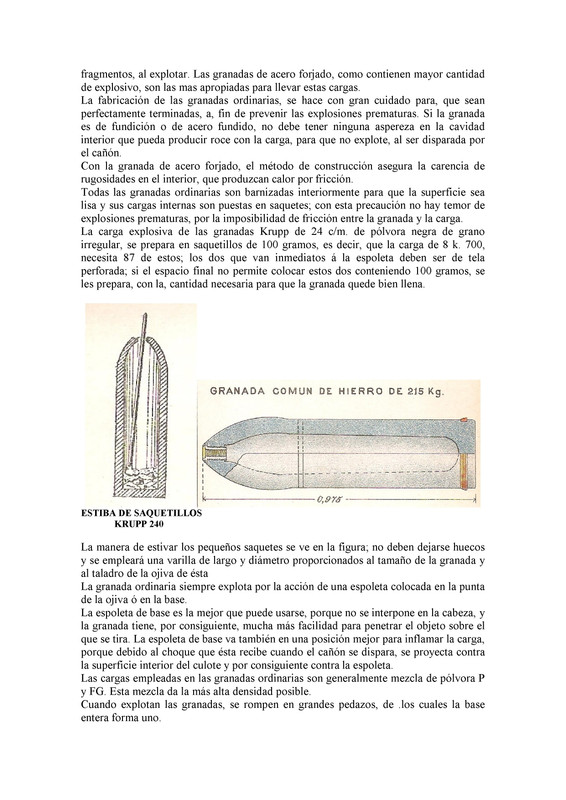

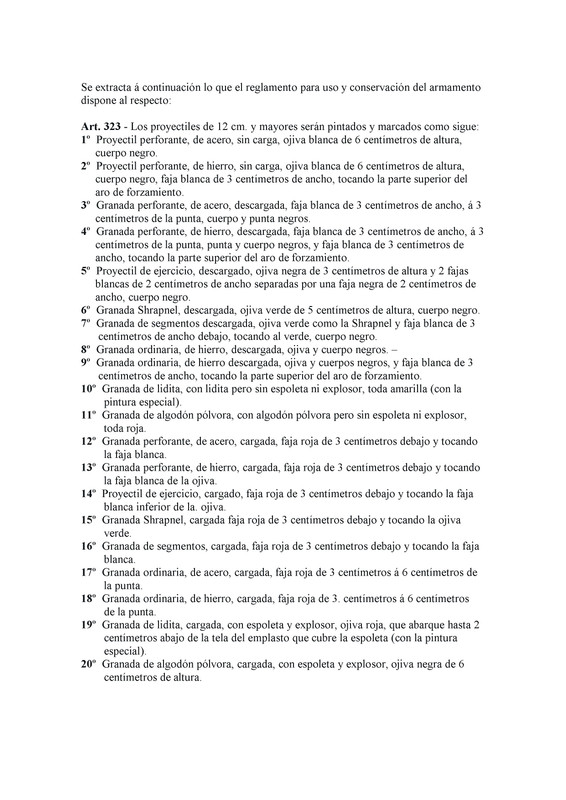

En cuanto a Proyectiles y Granadas, el patrón de que a mayor peso es menor la velocidad de salida se hace obvio. No obstante, es muy interesante como varían estos valores de acuerdo a la variedad existente en los cañones de 254mm:
- 284 kg a 616 mps (peso y velocidad de MWAA, solo pruebas).
- 227 kg a 603, 671 ó 701 mps (peso y velocidad de MWAA).
- 205 kg a 721 mps (peso y velocidad de MWAA).
- 204 kg a 602 ó 731 mps (peso y velocidad de MWAA).
- 198 kg a 750 mps (peso y velocidad de Histarmar).
.

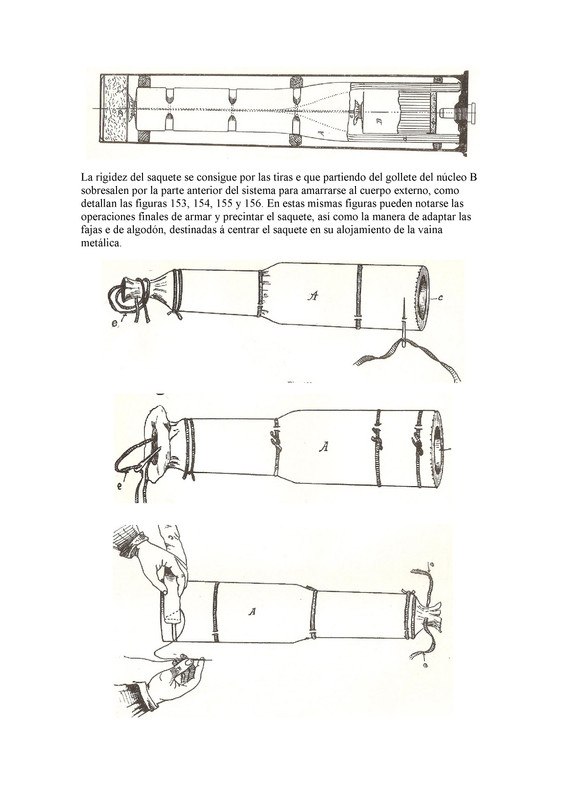

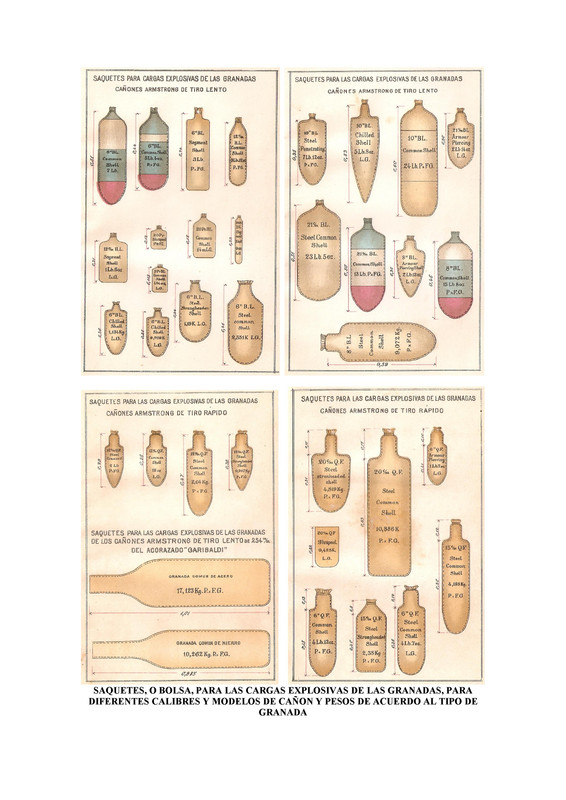

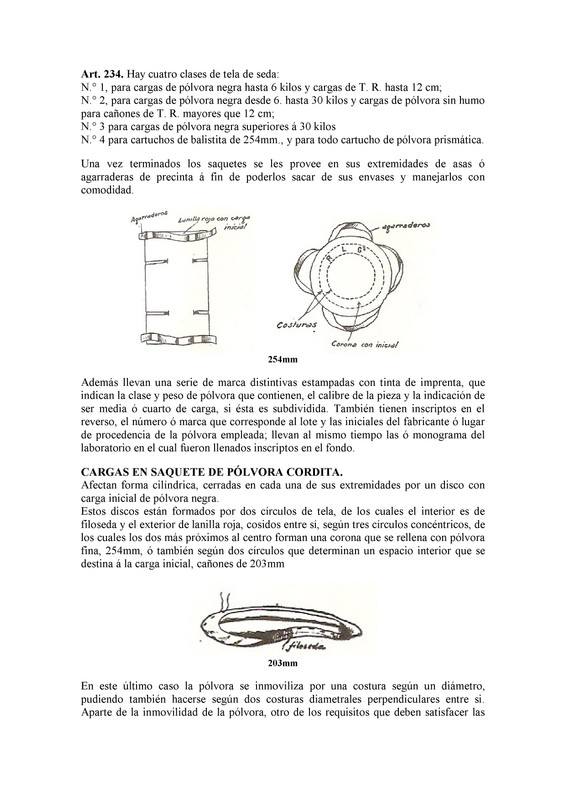

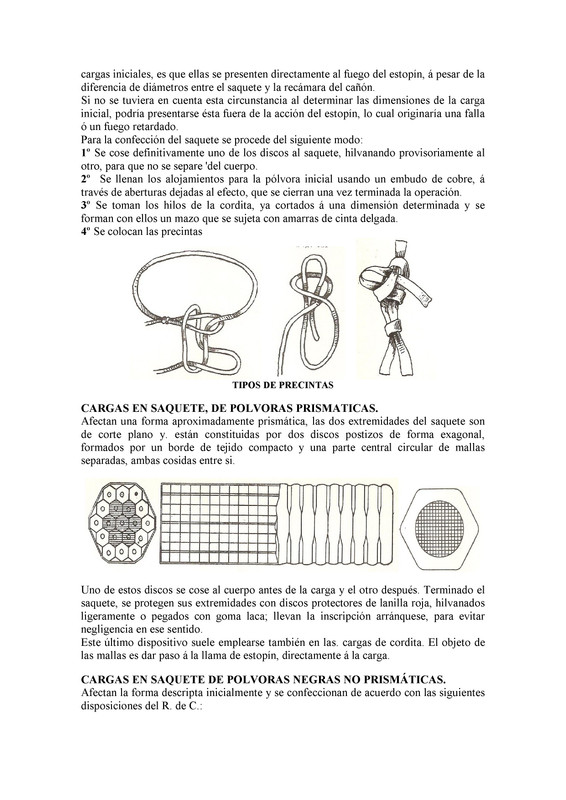

Espero para el fin de semana próximo tener elaborada una tabla con estos detalles y otros más (tipos de propelentes, tamaño de la cargas, etc), porque son bastantes y estaría bueno ver las capacidades de cada uno.
---
- 284 kg a 616 mps (peso y velocidad de MWAA, solo pruebas).
- 227 kg a 603, 671 ó 701 mps (peso y velocidad de MWAA).
- 205 kg a 721 mps (peso y velocidad de MWAA).
- 204 kg a 602 ó 731 mps (peso y velocidad de MWAA).
- 198 kg a 750 mps (peso y velocidad de Histarmar).
.
Espero para el fin de semana próximo tener elaborada una tabla con estos detalles y otros más (tipos de propelentes, tamaño de la cargas, etc), porque son bastantes y estaría bueno ver las capacidades de cada uno.
Última edición:
Bueno, no he podido hacer la tabla de cada proyectil y granada, algo que quedará a futuro.
Pero he recopilado los siguiente detalles desde distintas fuentes nacionales:
Rapidez de fuego del proyectil o de la granada de:
≅ 204 kilogramos:
0,5 rondas por minuto en lo práctico (Imagen N°92 de MWAA);
3,0 rondas por minuto en lo teórico (Imagen N°132 de MWAA); y
2,0 rondas por minuto en lo práctico (Vademecum Cruceros Acorazados Rivadavia-Moreno & Historial II del Guardacostas General Belgrano A°1929).

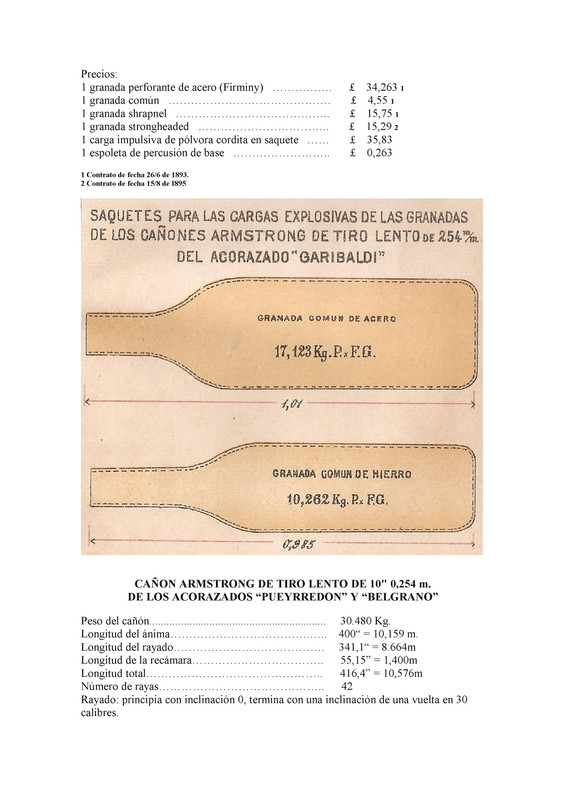

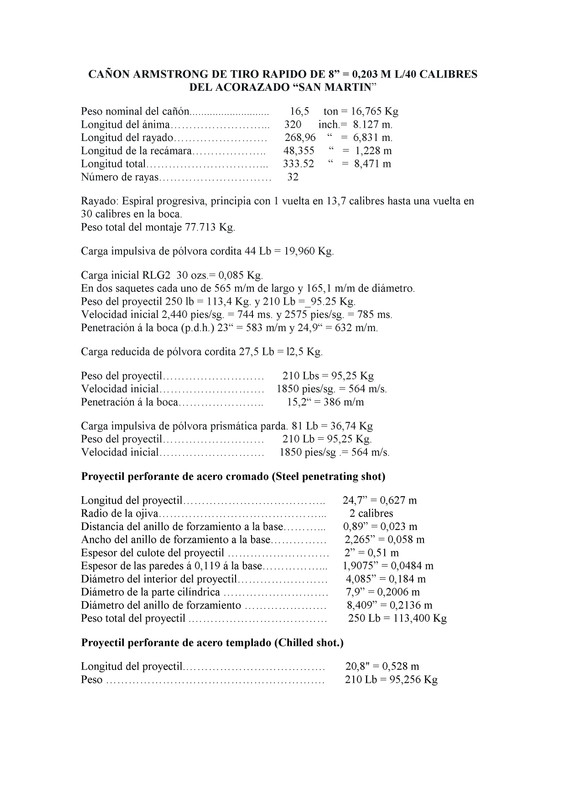

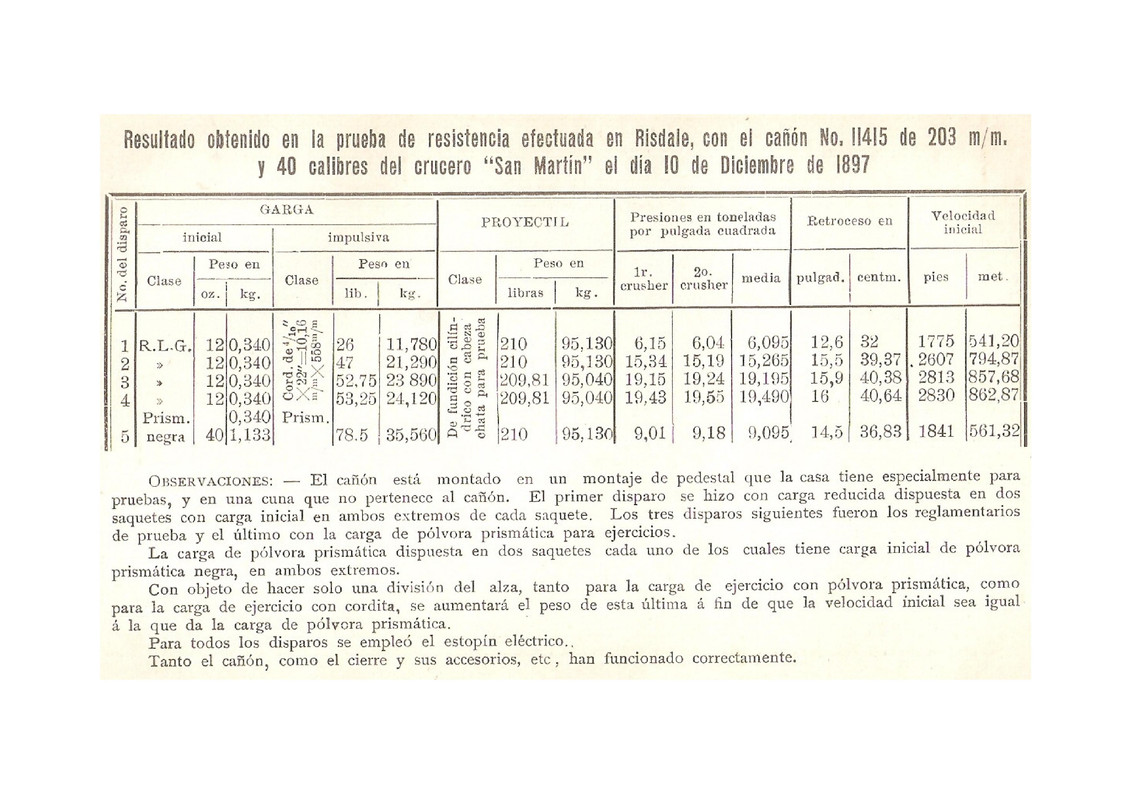

Velocidad de salida del proyectil o de la granada de:

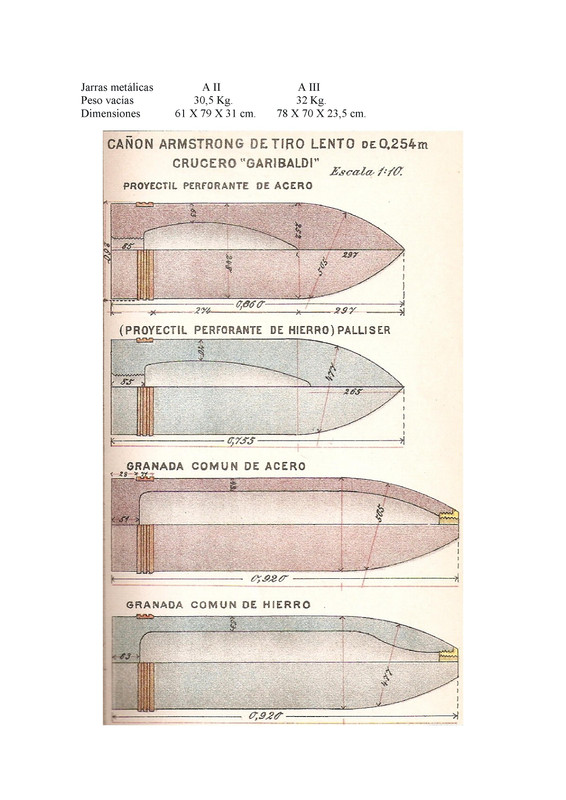

≅ 284 kilogramos:

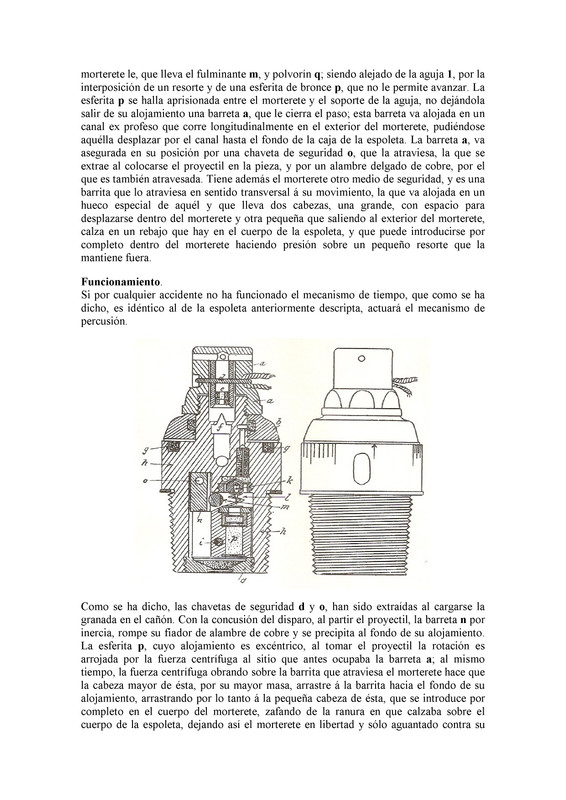

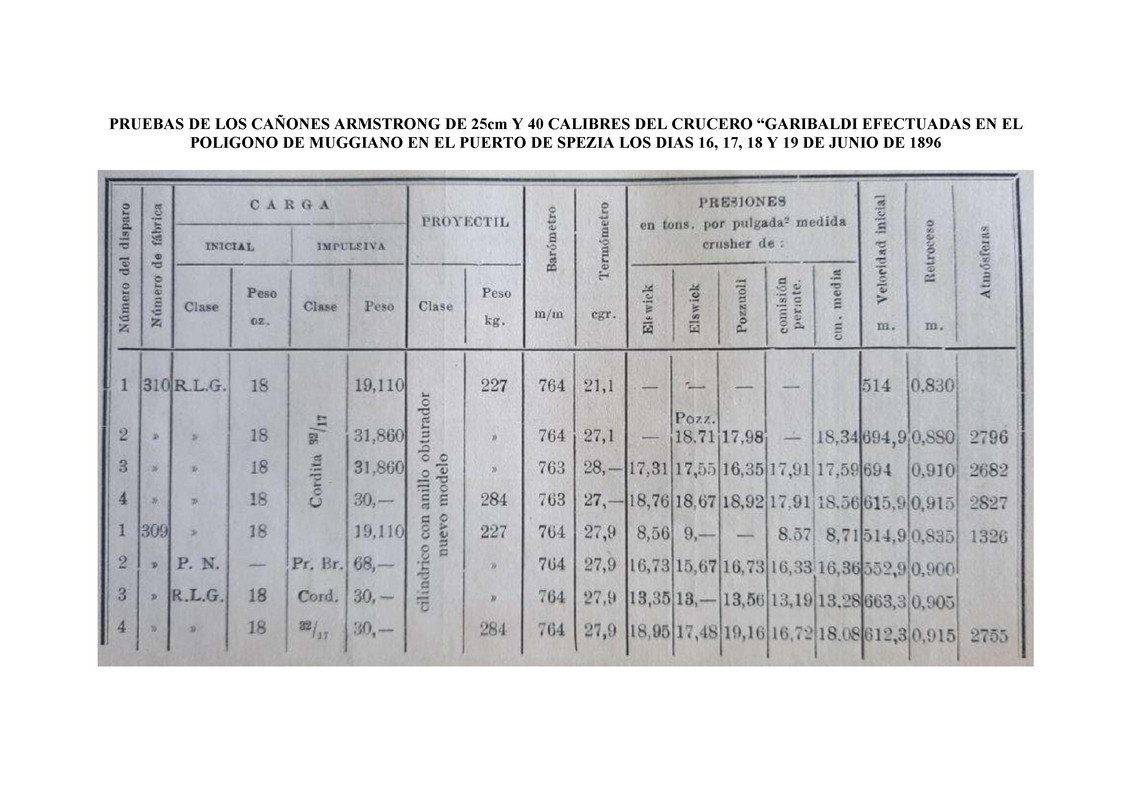

616 metros por segundo en las pruebas -únicamente, pues no fueron adquiridas- (Imagen N°AR-06 de MWAA).
≅ 227 kilogramos:

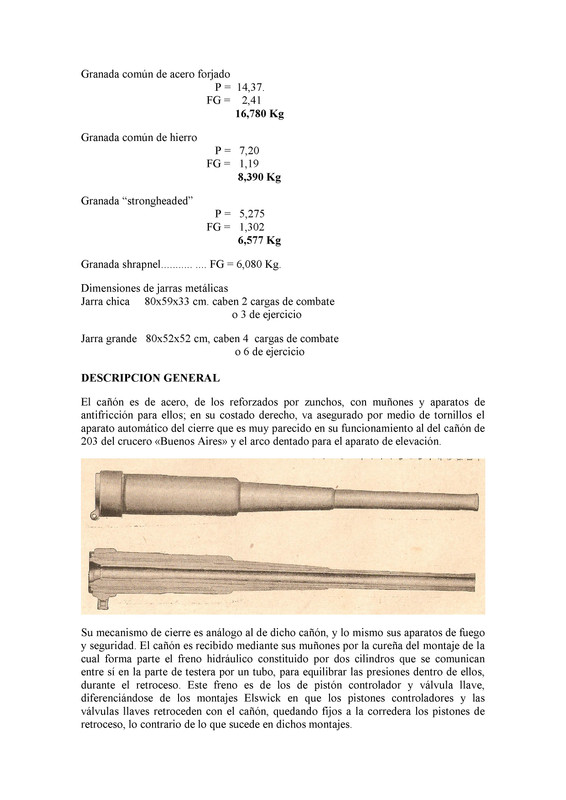

701 metros por segundo en el servicio (Vademecum Cruceros Acorazados Rivadavia-Moreno, Imágenes N°AR-04 y N°AR-06 de MWAA & Artículo de la Revista de Publicaciones Navales A°1903);
695 metros por segundo en las pruebas (Imagen N°AR-06 de MWAA);

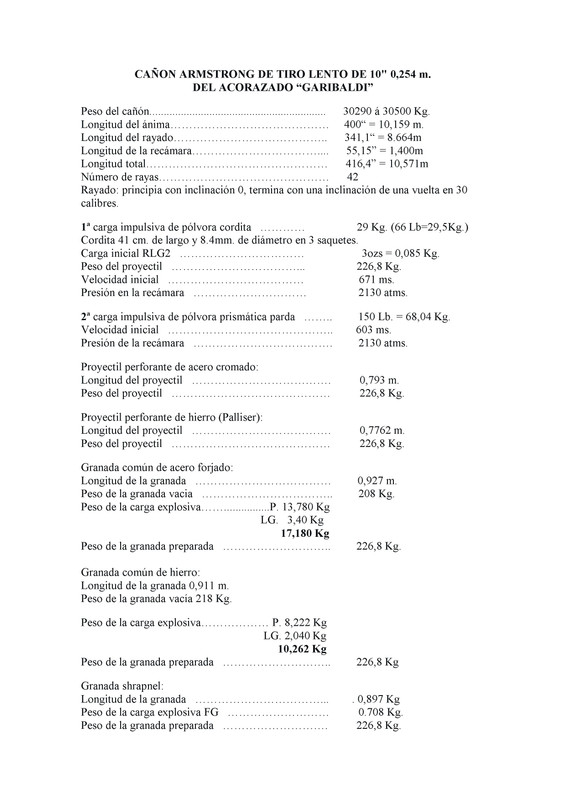

671 metros por segundo -a la velocidad le puede corresponder una disminución por ser el cañón del “Garibaldi”, por lo obtenido en las pruebas ó por una carga reducida (Imagen N°AR-01 de MWAA); y
731 metros por segundo -a la velocidad le puede corresponder un error de tipeo- (Balística Exterior A°1928).
≅ 205 kilogramos:

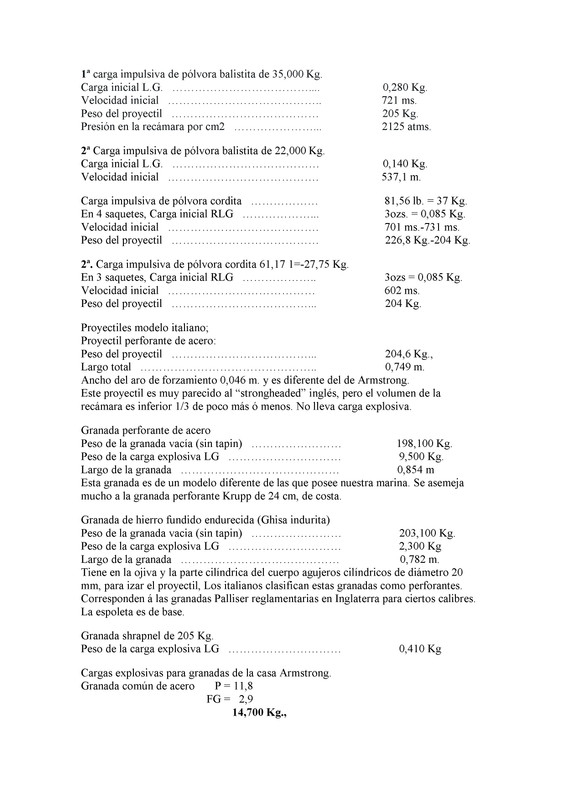

721 metros por segundo en el servicio (Imagen N°AR-04 de MWAA).

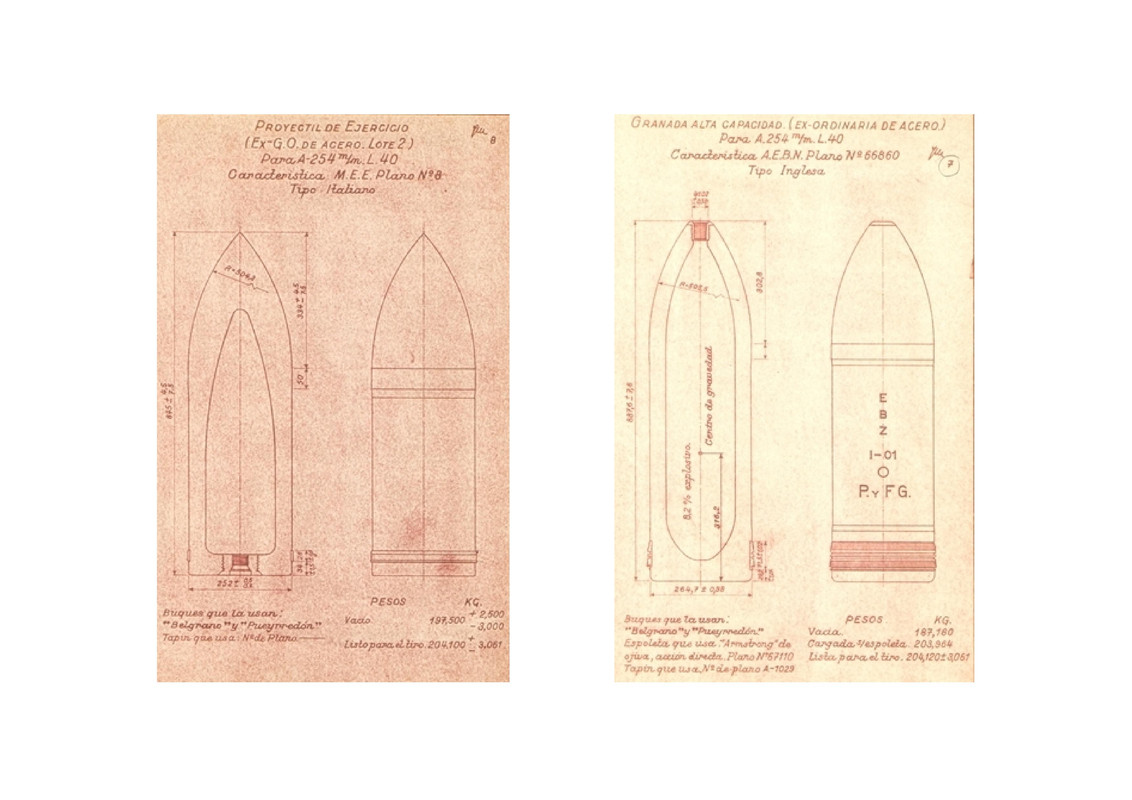

≅ 204 kilogramos:
731 metros por segundo en el servicio (Vademecum Cruceros Acorazados Rivadavia-Moreno, Imágenes N°92 y N°AR-04 de MWAA & Artículo de la Revista de Publicaciones Navales A°1903); y
711 metros por segundo en el servicio -a la velocidad le puede corresponder un error de tipeo ó quizás es por el desgaste de las piezas- (Estudios de Armamento A°1923).

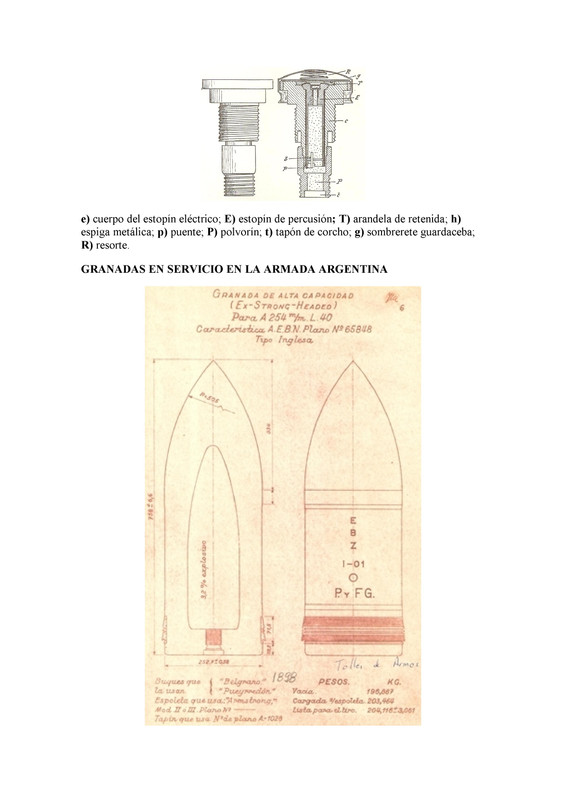

≅ 198 kilogramos:
750 metros por segundo -al peso le parecen faltar la suma del tapín y la carga explosiva y a la velocidad le puede corresponder un error de tipeo- (Artículo de Histarmar).

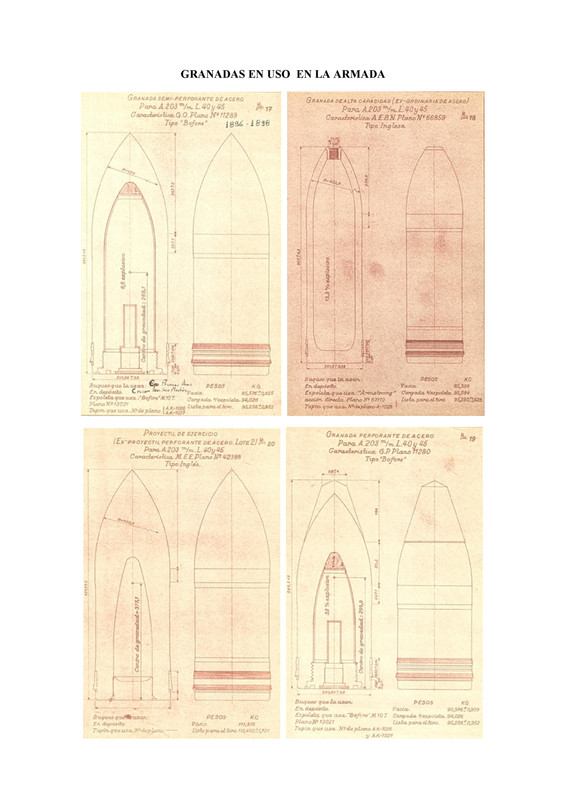

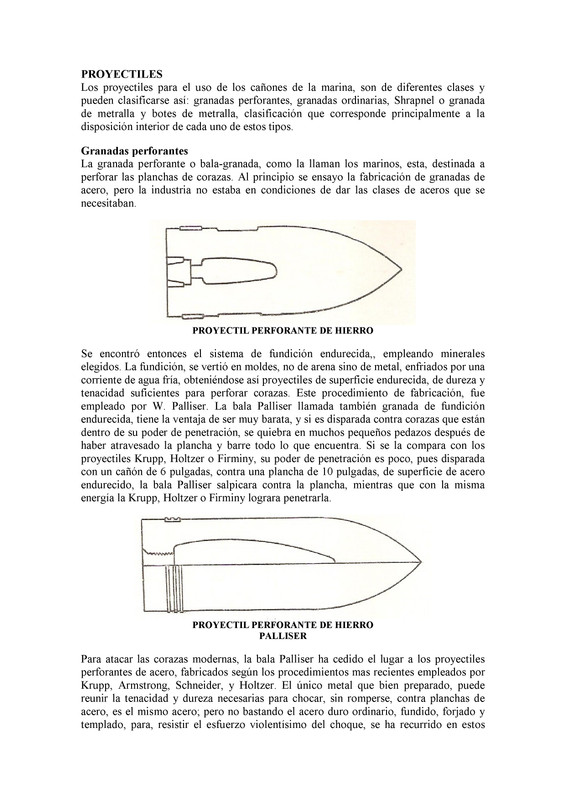

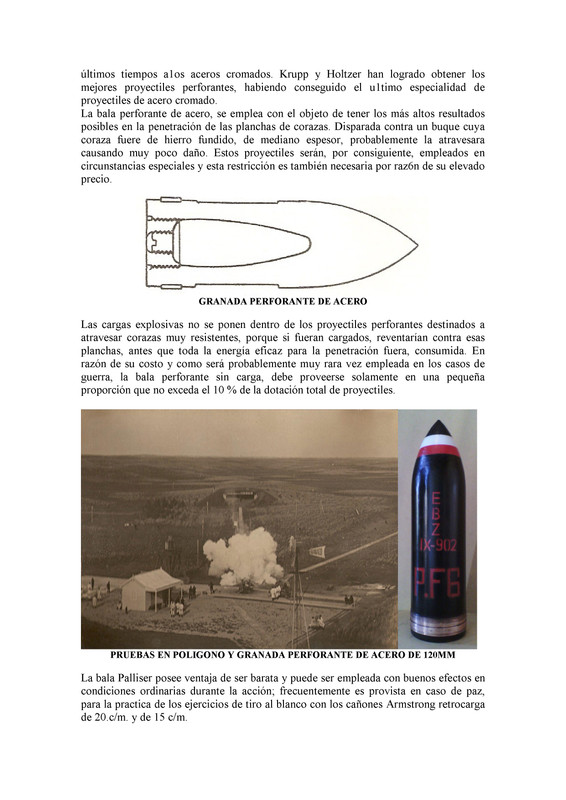

Penetración del proyectil o de la granada de:
≅ 227 kilogramos en Hierro Fundido (Tressider):
754 milímetros a 0 metros;
660 milímetros a 1.000 metros;
582 milímetros a 2.000 metros; y
521 milímetros a 3.000 metros (Vademecum Cruceros Acorazados Rivadavia-Moreno & Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Hierro Fundido (Tressider):
762 milímetros a 0 metros;
647 milímetros a 1.000 metros;
561 milímetros a 2.000 metros; y
492 milímetros a 3.000 metros (Vademecum Cruceros Acorazados Rivadavia-Moreno & Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Hierro Fundido (Tressider, a 602 metros por segundo):
569 milímetros a 0 metros;
492 milímetros a 1.000 metros;
424 milímetros a 2.000 metros; y
368 milímetros a 3.000 metros (Vademecum Cruceros Acorazados Rivadavia-Moreno & Artículo de la Revista de Publicaciones Navales A°1903).
≅ 227 kilogramos en Acero Harvey:
360 milímetros a 0 metros;
300 milímetros a 1.000 metros;
259 milímetros a 2.000 metros; y
227 milímetros a 3.000 metros (Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Acero Harvey:
364 milímetros a 0 metros;
294 milímetros a 1.000 metros;
247 milímetros a 2.000 metros; y
213 milímetros a 3.000 metros (Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Acero Krupp:
228 milímetros a 2.750 metros (Imagen N°132 de MWAA).
En las columnas coloradas se observan las municiones "227kg(HF)" y "204kg(HF)" que impactan sobre coraza de hierro fundido y en las columnas azuladas se observan las municiones "227kg(AH)" y "204kg(AH)" que impactan sobre coraza de acero harverliano. Y se observa adicionalmente la munición "204kg(AK)" que impacta sobre coraza de acero krupp, aclarando aquí que la distancia de la penetración correcta es de 2.750 metros.
El gráfico me salió medio pobre, pero es que me había olvidado el cómo usar el excel xD
Penetración por rango a partir de Online Conversor (Armor).
Saludos
Pero he recopilado los siguiente detalles desde distintas fuentes nacionales:
Rapidez de fuego del proyectil o de la granada de:
≅ 204 kilogramos:
0,5 rondas por minuto en lo práctico (Imagen N°92 de MWAA);
3,0 rondas por minuto en lo teórico (Imagen N°132 de MWAA); y
2,0 rondas por minuto en lo práctico (Vademecum Cruceros Acorazados Rivadavia-Moreno & Historial II del Guardacostas General Belgrano A°1929).
Velocidad de salida del proyectil o de la granada de:
≅ 284 kilogramos:
616 metros por segundo en las pruebas -únicamente, pues no fueron adquiridas- (Imagen N°AR-06 de MWAA).
≅ 227 kilogramos:
701 metros por segundo en el servicio (Vademecum Cruceros Acorazados Rivadavia-Moreno, Imágenes N°AR-04 y N°AR-06 de MWAA & Artículo de la Revista de Publicaciones Navales A°1903);
695 metros por segundo en las pruebas (Imagen N°AR-06 de MWAA);
671 metros por segundo -a la velocidad le puede corresponder una disminución por ser el cañón del “Garibaldi”, por lo obtenido en las pruebas ó por una carga reducida (Imagen N°AR-01 de MWAA); y
731 metros por segundo -a la velocidad le puede corresponder un error de tipeo- (Balística Exterior A°1928).
≅ 205 kilogramos:
721 metros por segundo en el servicio (Imagen N°AR-04 de MWAA).
≅ 204 kilogramos:
731 metros por segundo en el servicio (Vademecum Cruceros Acorazados Rivadavia-Moreno, Imágenes N°92 y N°AR-04 de MWAA & Artículo de la Revista de Publicaciones Navales A°1903); y
711 metros por segundo en el servicio -a la velocidad le puede corresponder un error de tipeo ó quizás es por el desgaste de las piezas- (Estudios de Armamento A°1923).
≅ 198 kilogramos:
750 metros por segundo -al peso le parecen faltar la suma del tapín y la carga explosiva y a la velocidad le puede corresponder un error de tipeo- (Artículo de Histarmar).
Penetración del proyectil o de la granada de:
≅ 227 kilogramos en Hierro Fundido (Tressider):
754 milímetros a 0 metros;
660 milímetros a 1.000 metros;
582 milímetros a 2.000 metros; y
521 milímetros a 3.000 metros (Vademecum Cruceros Acorazados Rivadavia-Moreno & Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Hierro Fundido (Tressider):
762 milímetros a 0 metros;
647 milímetros a 1.000 metros;
561 milímetros a 2.000 metros; y
492 milímetros a 3.000 metros (Vademecum Cruceros Acorazados Rivadavia-Moreno & Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Hierro Fundido (Tressider, a 602 metros por segundo):
569 milímetros a 0 metros;
492 milímetros a 1.000 metros;
424 milímetros a 2.000 metros; y
368 milímetros a 3.000 metros (Vademecum Cruceros Acorazados Rivadavia-Moreno & Artículo de la Revista de Publicaciones Navales A°1903).
≅ 227 kilogramos en Acero Harvey:
360 milímetros a 0 metros;
300 milímetros a 1.000 metros;
259 milímetros a 2.000 metros; y
227 milímetros a 3.000 metros (Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Acero Harvey:
364 milímetros a 0 metros;
294 milímetros a 1.000 metros;
247 milímetros a 2.000 metros; y
213 milímetros a 3.000 metros (Artículo de la Revista de Publicaciones Navales A°1903).
≅ 204 kilogramos en Acero Krupp:
228 milímetros a 2.750 metros (Imagen N°132 de MWAA).
En las columnas coloradas se observan las municiones "227kg(HF)" y "204kg(HF)" que impactan sobre coraza de hierro fundido y en las columnas azuladas se observan las municiones "227kg(AH)" y "204kg(AH)" que impactan sobre coraza de acero harverliano. Y se observa adicionalmente la munición "204kg(AK)" que impacta sobre coraza de acero krupp, aclarando aquí que la distancia de la penetración correcta es de 2.750 metros.
El gráfico me salió medio pobre, pero es que me había olvidado el cómo usar el excel xD
Penetración por rango a partir de Online Conversor (Armor).
Saludos
Última edición:
Agregué más datos y fuentes.
