Cutaways, Cortes Esquemáticos de Aviones

[Rober D]

Avro Lancaster Mk I Cutaway

Cutaway del Avro Lancaster Mk I, este fue un bombardero pesado británico de cuatro motores de la Segunda Guerra Mundial hecho inicialmente por Avro para la Fuerza Aérea Real (RAF). Se vio por primera vez el servicio activo en 1942, y junto con el Handley Page Halifax fue uno de los principales bombarderos pesados ​​de la RAF, la RCAF...

Esquema difundido en flickr por x-ray delta one



[Motocar]

Cutaway Mig 27 Flogger D

Nota: A excepcion del Galeb todas son de gran resolucion

Cutaway Mig 27 Flogger D, Este dibujo ya fue posteado aqui con anterioridad ahora de mayores dimensiones y en colores, Version del Mig 23 de ataque a suelo, muy modificado como para tener su propia denominacion como Mig 27, entradas de aire mas simples y motor modificado, sin los petalos del afterburner, capacidad de armas mayor, incluido el cañon tipo Gatling de 23 mm y mejores sensores especializados, señalizadores de blancos etc, autor Mike Badrocke, via la web MyCity Military

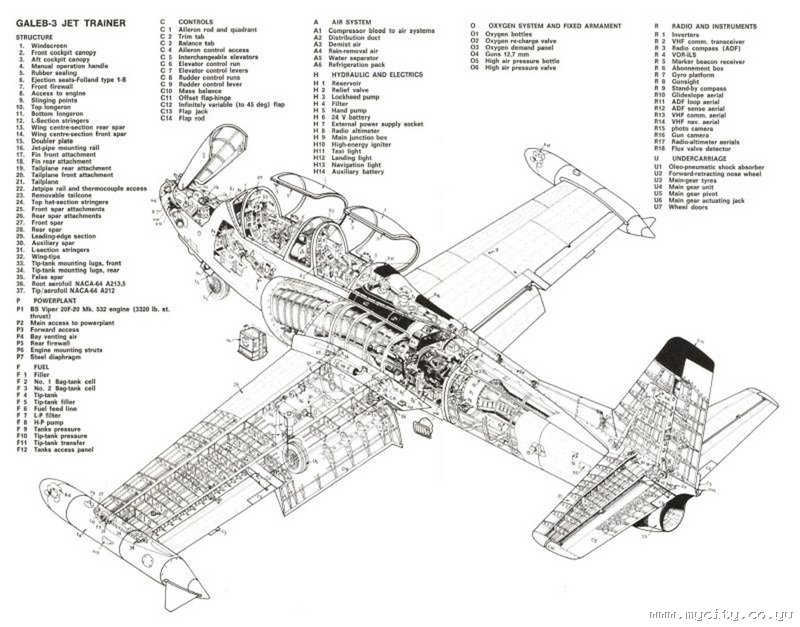

Cutaway SFRJG 3 Galeb 7, Avion de entrenamiento y de apoyo contruido en la Ex-Yugoslavia, autor Mike Badrocke via la web www.mycity-military.com]MyCity Military[/url]

Cutaway Ching Kuo Avion Taiwanes de caza bimotor, solucion a sus necesidades de un caza que estuviera en la categoria del F-16, recientemente sometidos a una profunda modernizacion, ante la negativa de estados Unidos a venderles el F-16C/D, en una primera etapa se actualizaran un prime lote de 80 cazas, como se puede observar tiene mandos laterales tipo F-16, al igual que su asiento de eyeccion reclinado, autor desconocido, via la web mycity-military.com

Cutaway Sea Harrier, no necesita mas presentaciones "La Muerte Negra" apodo dado durante la guerra por las Islas Malvinas, autor desconocido, via la web via la web mycity-military.com

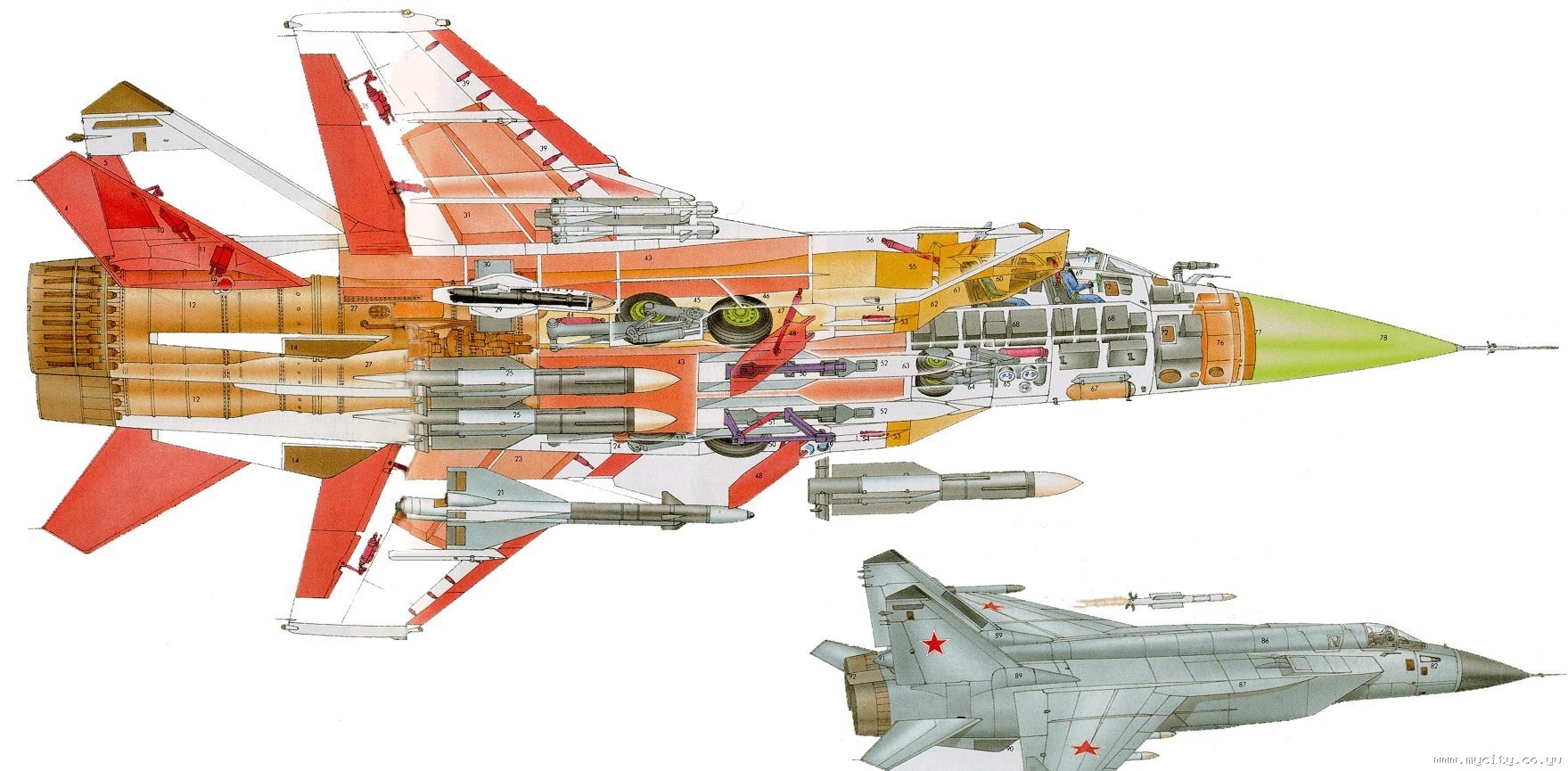

Cutaway Mig 31, Ya posteado en este trhead, ahora en mayores dimensiones que nos permite escudriñar en mas detalle todos sus equipos. incluido un vistazo a su cañon tipo Gatling de 23 mm, rampas de las tomas de aire, su lanzador de misiles y puestos de pilotaje, via la web mycity-military.com

La Familia Dassault Mirage

Cutaway Dassault Mirage IIIECaza delta evolucion del famoso Mirage IIIC que tantos exitos en combate diera a los israelies en la Guerra de los 6 Dias, acabando con las fuerzas aereas de los paises vecinos, es natural su desarrollo hacia un caza polivalente, equipado con un radar mejorado con evitacion del terreno y mayor capacidad de armas, el motor paso del largo Atar 9B con sus bipetalo del posquemador al mas poderoso Atar 9C mas corto y poderoso, sin embargo para el mayor As israeli Giora Ron quien lo sentia mas pesado, menos maniobrable y no tan docil de manejar como el IIIC. autor desconocido via web mycity-military.com

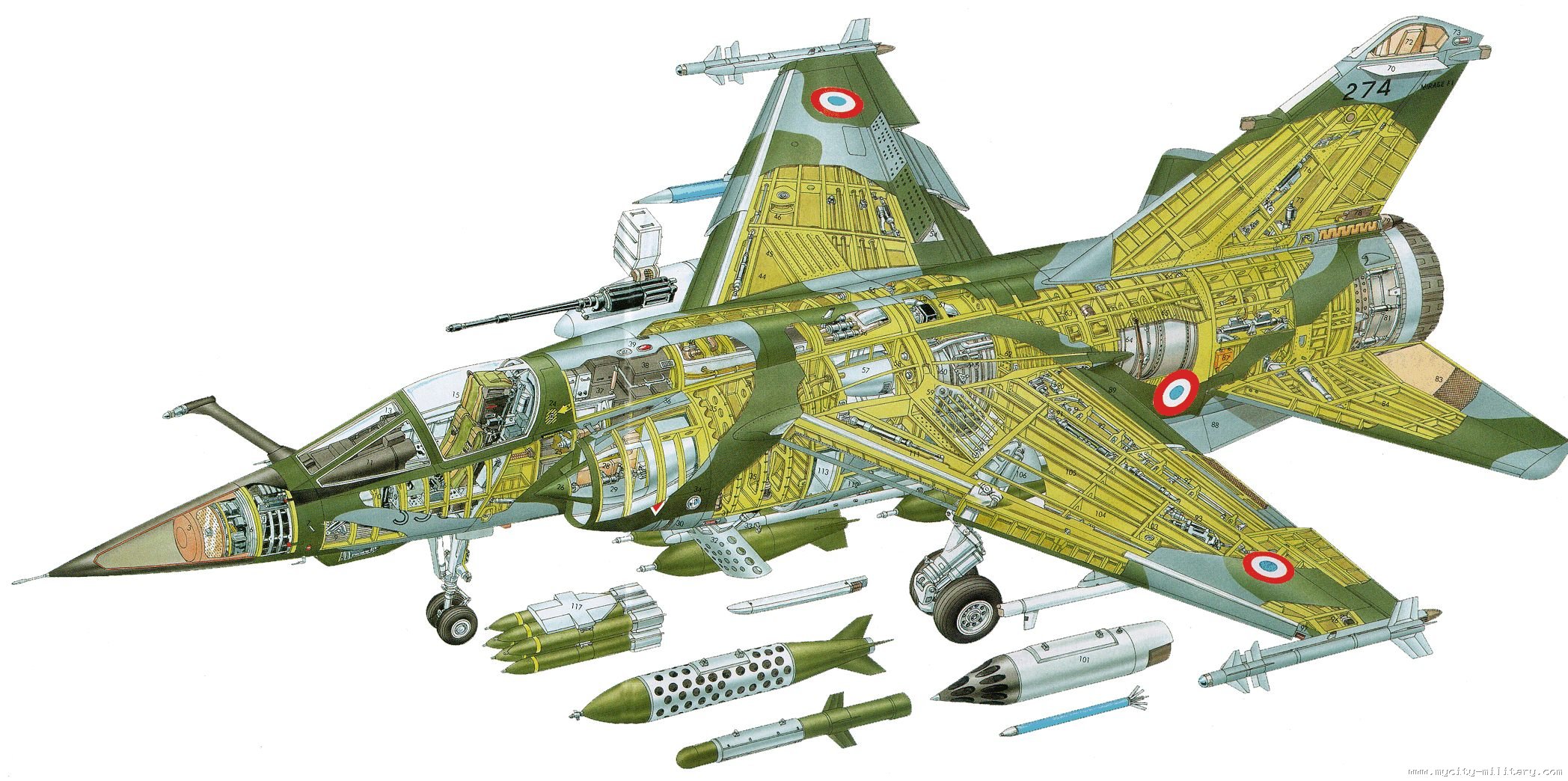

Cutaway Dassault Mirage F-1Caza evolución evolución natural del Mirage III delta, que corregía sus deficienciasy estaba equipado con un motor mas potente el SNECMA Atar 9C-K50, de 7200 Kgs de empuje, avionica mas avanzada y misiles de mayor alcance Matra 530 super, con capacidades de tiro hacia abajo, gracias a su radar Cyrano Doppler, existió una versión y unico prototipo llamado Mirage F-1E equipado con el motor SNECMA Atar M-53 de 9500 Kgs de empuje, propuesto para competir por el "Contrato del Siglo" por el caza europeo de 1975 (Donde saldría vencedor el F-16). Autor desconocido via la web mycity-military.com.

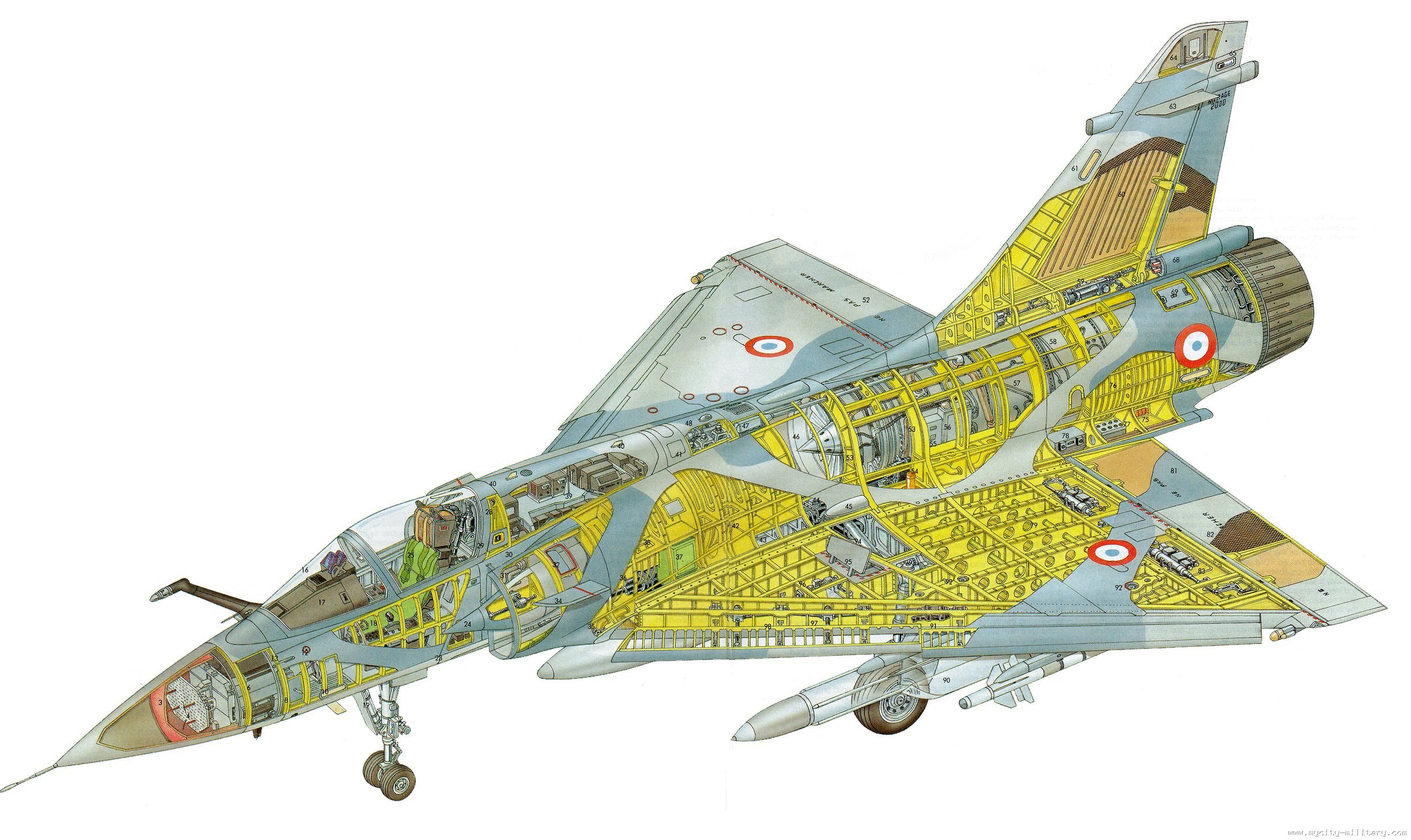

Cutaway Dassault Mirage 2000 El ala delta siguió evolucionando así como su mejor exponente el Mirage III, que gracias al vuelo por cables o "Fly by Wire" se transformaría en el Mirage 2000 eliminando muchos de los problemas asociados a este tipo de planta pero manteniendo todas sus ventajas (Gran trepada) que lo hacen apto como caza interceptor, heredo el Motor SNECMA Atar M-53 del fallido Mirage F-1E que unido a una gran avionica, radar de doppler de primera y excelente armamento que evolucionaría hasta instalar los Mica en versión de guía tanto infrarroja como de radar.Autor desconocido vía la web mycity-military.com.

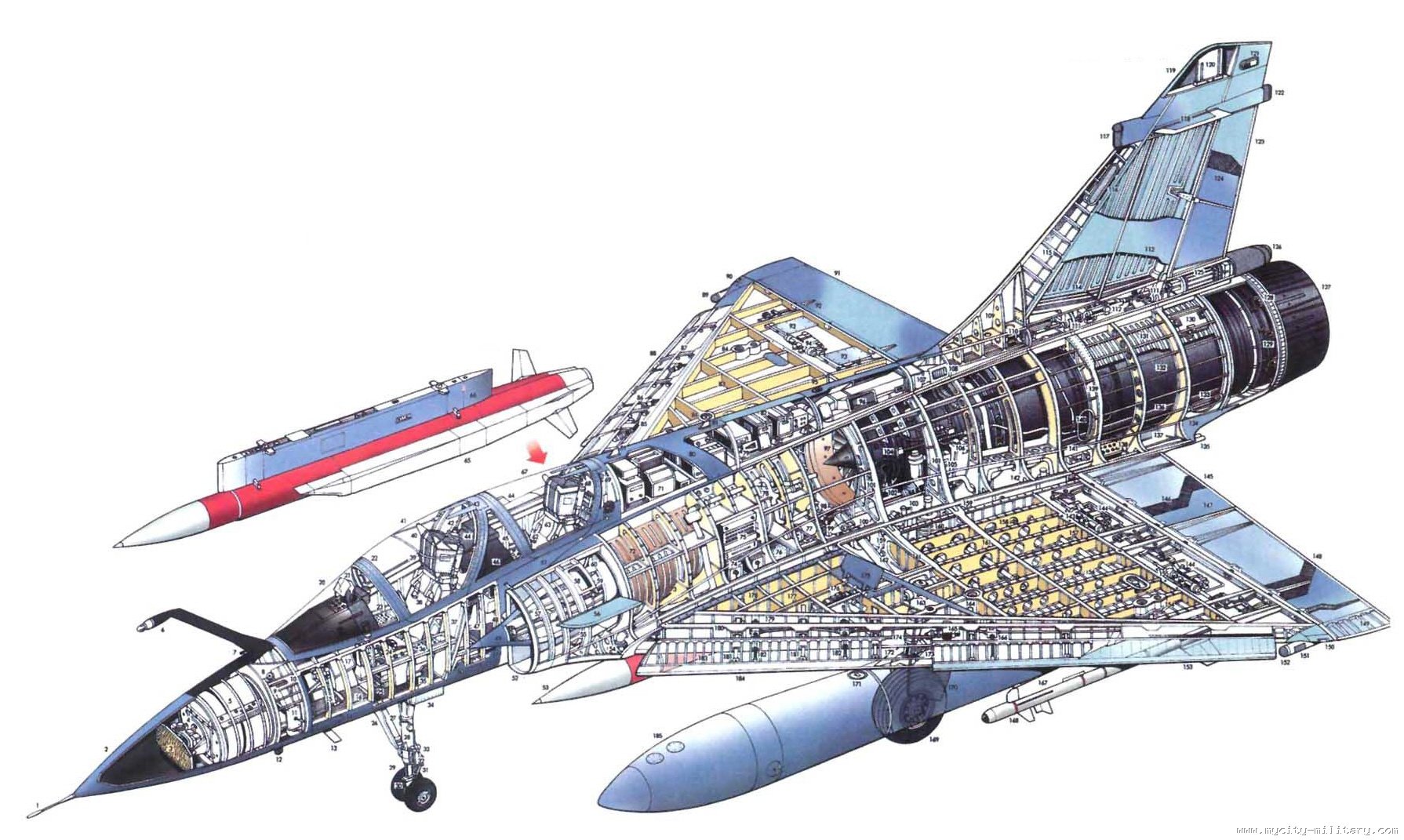

Cutaway Dassault Mirage 2000N. Biplaza de ataque nuclear, vino a sustituir en este rol al Mirage IV que nunca fue un bombardero estrategico, el Mirage 2000 tambien heredo las mismas armas del IV.

Cutaway Dassault Rafale La guinda es esta imagen de gran resolución de un excelente caza el Dassault Rafale sin comentarios......Autor desconocido, via la web mycity-military.com

Éxitos a todos



[Motocar]

Cutaway SOKO Orao/IAR J22 Nueva imagen de mayor resolución y a color de este caza Rumano/Yugoslavo, ya visto con anterioridad en este thread. autor Aviagraphica, via la web www.mycity-military

Éxitos a todos



[Motocar]

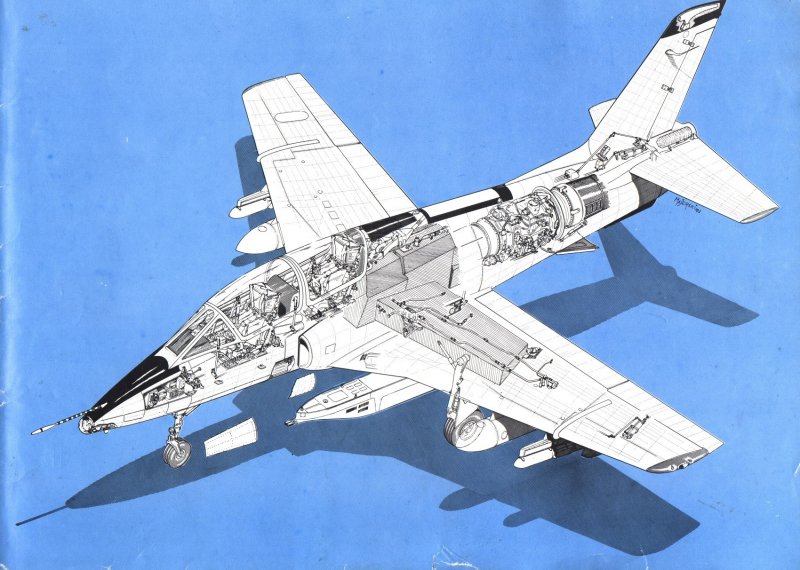

Cutaway Galeb G-4 Entrenador Yugoslavo, autor desconocido via la web mycity-military.com

Cutaway Northrop F-5R, Version de reconocimiento fotografico del F-5E con alas y el morro del F-20 Tigershark, mismo instalado en la modernizcion de los F-5 de Suiza. dibujo de pequenas dimensiones, autor desconocido via la web mycity-military.com

Cutaway Alitalia/Embraer AMX, Caza de ataque a suelo multinacional Brasil/Italia AMX, inpulsado por un motor Rolls Royce Spey sin posquemador, este equipa en gran numero a la Fuerza Aerea Brasileña y ha participado en los ejercicios conjuntos Crucex efectuados en aquel pais.Autor desconocido via la web mycity-military.com



[Motocar]

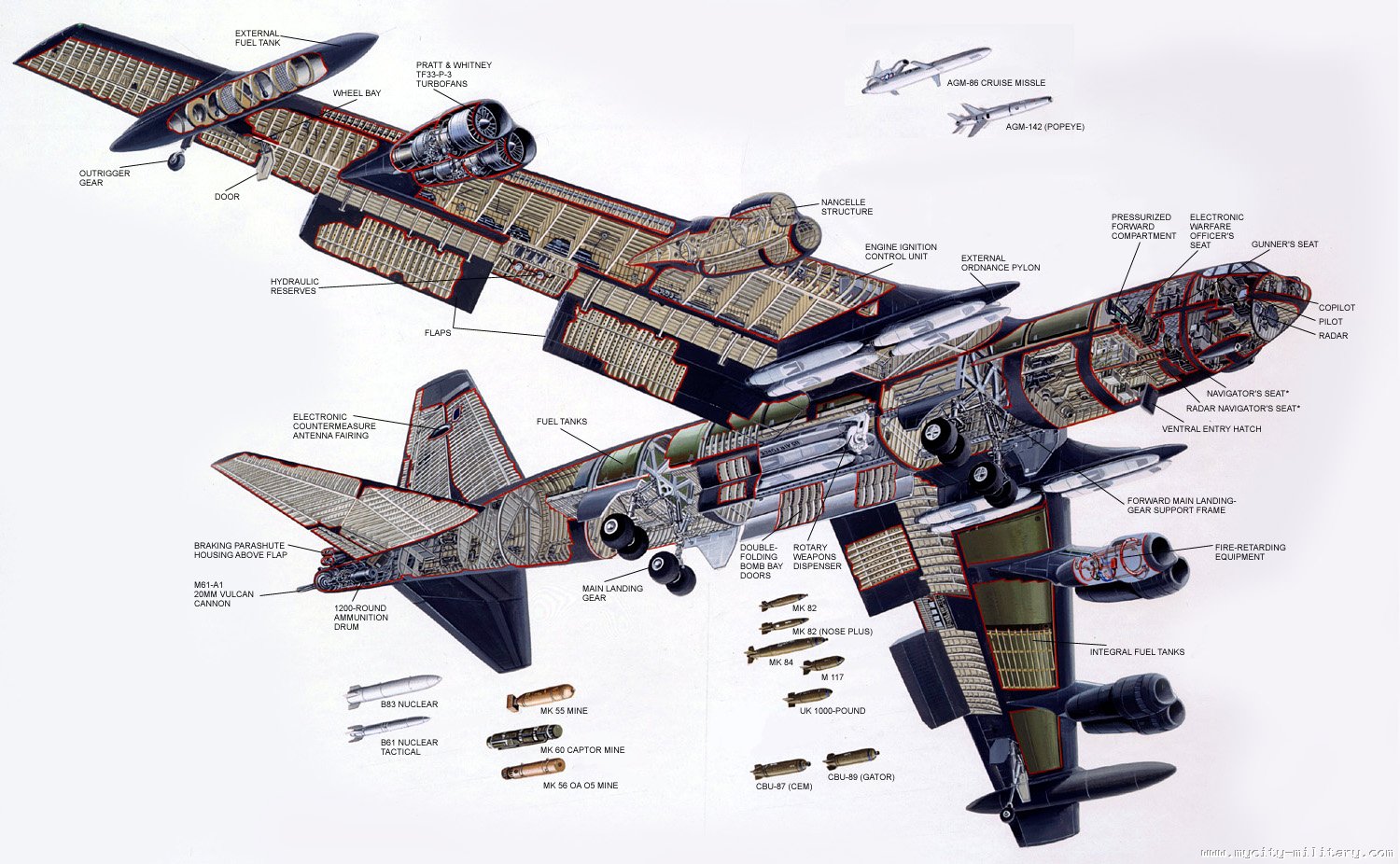

Cutaway Boeing B-52H Stratofortress, El Inmortal B-52H, nos muestra su moderno arsenal de armas, incluidas armas nucleares tácticas y estratégicas de caída libre, así como bombas convencionales, unido a misiles de crucero en su bodega y en los soportes Sub-alares, este cutaway es de gran formato, aunque salga pequeño, para el amigo BUFF. Autor desconocido vía la web MyCity Military

Cutaway Tupolev Tu-95 Bear El bombardero estrategico sovietico por excelencia, el Tupolev Tu-95, gracias a sus motores turbo-helice Kuznetsov NK-12MV de 14795 ehp, con dos helices de cuatro palas cada uno, le proporcionaban una velocidad de crucero de mas de 780 Km/h y un radio de accion de 12550 Km o 7800 millas,con su carga de bombas de11340 Kgs. luego modernizado y actualizado para llevar misiles crucero que lo hicieron un arma valida todavia hoy dia, en mas de una ocasion sorprendio a las fuerzas de tarea de los grupos de portaaviones estadounidenses a miles de millas de la costa mas cercana, teniendo que enviar a sus cazas para interceptarlos, existe una version de patrullaje martimo equipado con gran cantidad de sensores para lucha electronica, recogida elint y antisubmarino, de alli su enorme potencial y valor estrategico. Autor desconocido via la web mycity-military.com

Éxitos a todos



[Motocar]

Cutaway J-10, nuevo corte esquemático del J-10 visto desde una perspectiva diferente, autor desconocido vía la web AF Wing.com

Cutaway J7MG este corte esquemático ya ha sido publicado en este thread pero ahora lo hace en un formato mayor, que espero disfruten los amigos que modelan maquetas. Autor desconocido vía la web AFWing.com

Exitos a todos



[BUFF]

Muchas Gracias Motocar, No lo tenia o No recuerdo haberlo visto antes (Será por el Alemán) ... o por lo menos los que tengo a mano son una vista 3/4 superior, delantera, Izq. o Derecha... :ack2:



[Motocar]

Cutaway Boeing B-52H Stratofortress, repost pero ahora en gran formato y a colores, visto desde abajo, misma fuente del anterior

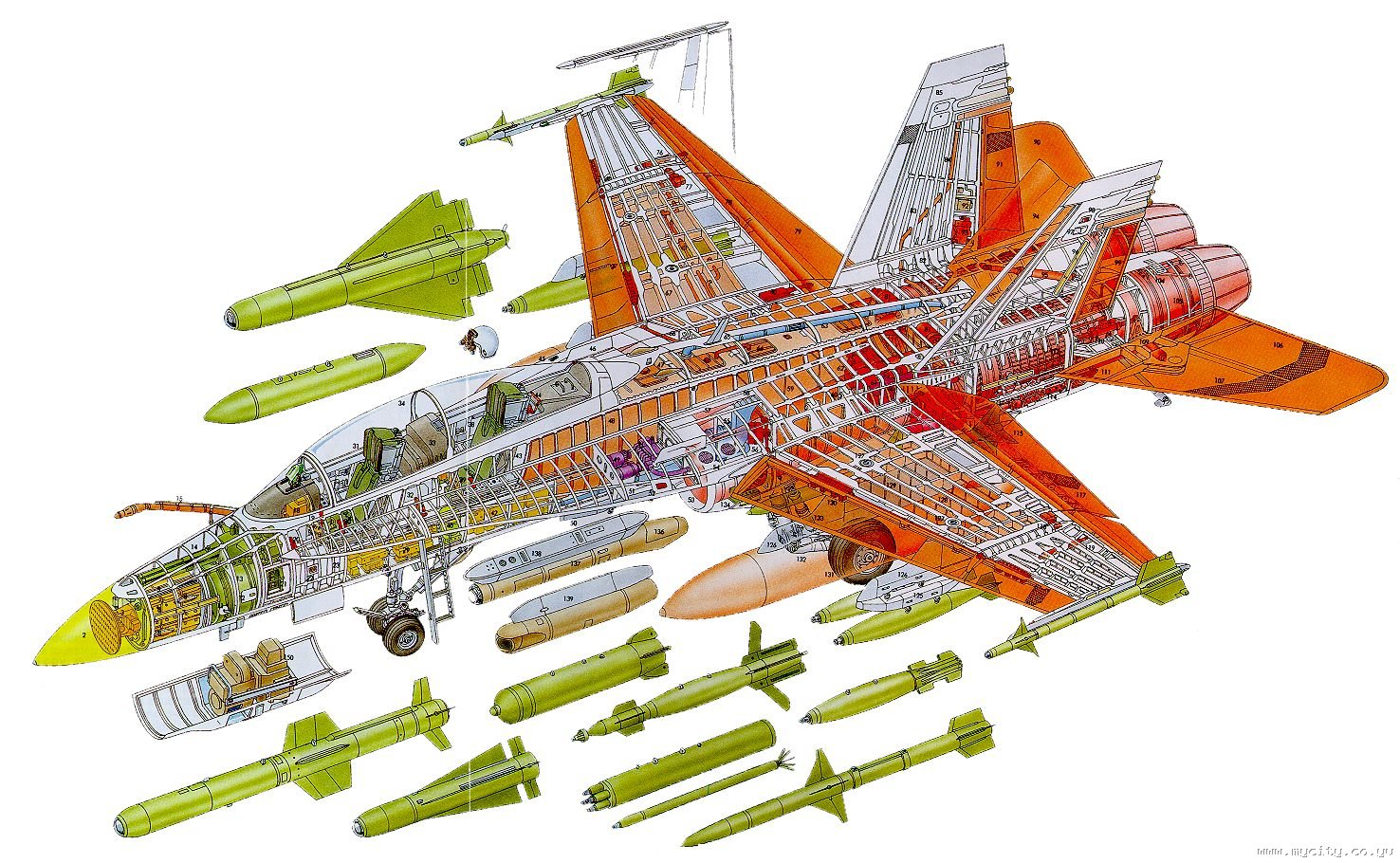

Cutaway McDonnell Douglas F-18 B/D, Con detalle del morro en versión de reconocimiento, equipado como caza-bombardero mostrando parte de su poderoso arsenal. autor desconocido via la web mycity-military.com

Cutaway General Dynamics F-16 Imagen en gran formato y excelente resolucion del F-16 mostrando todas sus armas, y el pod de señalizacion de blancos, autor desconocido via la web mycity-military.com

Cutaway McDonnell Douglas F-15E El caza de superioridad aérea F-15 también tiene su versión especializada para ataque y bombardeo La "E" el mismo esta equipado con su excelente radar de apertura sintética y una combinación de potentes armas lo hacen una plataforma temible, vio acción en Iraq luego que los F-117 hicieran su trabajo y junto a los F-111 Raven de perturbación electrónica atacaron los blancos de comando y control del régimen de Saddan Hussein, disminuyendo considerablemente su capacidad de responder a la coalición de manera efectiva, es de notar los tanques auxiliares conformados que le dan un radio de acción de casi 5000 km con re-abastecimiento en vuelo. Autor desconocido, via la web mycity-military.com

Cutaway Tu-123 Jastreb (DBR-1) Misil de reconocimiento, de gran velocidad y alta cota, estaba equipado con el mismo motor del Mig 25 Foxbat R-15, al frente lleva las camaras fotograficas y el rollo una vez realizada la mision se liberaba del misil y cae en paracaidas para su recuperacion y posterior analisis de inteligencia, autor desconocido via Fotkica.com

Blueprint del Tu-123 Jastreb

Éxitos a todos



[pabloeldido]

Saludos.



[argie]

SIAI Marchetti S211
Entrenador italiano en la categoría del Pampa.

General Aviation Cutaways - Cutaways - Flightglobal Image Store



[Rober D]

Cutaway Cirrus "The-Jet"

Cutaway Cirrus "The-Jet", jet monomotor personal con motor dorsal y la cola en Configuración de V, a diferencia de los Diamond D-Jet, que localizan su único turbofan convencional, en el fuselaje inferior de popa alimentado por entradas laterales...

Imagen via aviationweek.com​



[Grulla]

Dassault Mercure (Dassault Mercure - Wikipedia, la enciclopedia libre)



[Motocar]

Cutaway lateral del caza Stealth chino J-XX o J-20 Autor ilegible, vía la web Bohemia Interactiva Bohemia Interactive Forums - Powered by vBulletin,aunque por el estilo del dibujo parece sacado de Narod.ru, es una especulación (Dificil conseguir los originales) del interior del caza stealth chino J-20, disposición de sus bodegas y tipo de armamento, motores, puesto de pilotaje y dimensiones estimadas del mismo.

Éxitos a todos



[Motocar]

Cutaway Sukhoi Su-7BM

Cutaway Sukhoi Su-7BM Nuevo corte esquematico del Su-7, de tamaño mediano pero no menos importante, aparecido en la web alemana Suchoj.com de autor desconocido.

Cutaway Sukhoi T-4MS Proyecto de la firma rusa Sukhoi para un bombardero estratégico, siempre se ha especulado del mismo anunciándolo como el bombardero invisible, pero nada hasta este momento muestra lo contrario mas que una especulación, ademas que las armas mostradas en el mismo no son precisamente las mas nuevas del arsenal ruso y cuenta con una tripulación de 4 hombres cuando en la actualidad se va hacia una reducción de los mismos a 2 hombres gracias a una alta automatización de muchas de las tareas.

Cutaway Sukhoi Su-27, nuevamente de la web alemana Suchoj, autor desconocido, del Su-27 existen muchos cutaways, pero este sencillo dibujo hace referencia a la primera versión del mismo, lo muestra con su armamento inicial compuesto de misiles de guía radar AA-10 Alamo y AA-11 Archer, unido a su tren de aterrizaje de nariz con una sola rueda, gran aero-freno y otros pequeños detalles.

Cutaway SNECMA C-450, Coleoptero, este es un repost de mayor resolución, Curioso diseño de la Sociedad de motores franceses para la creación de un caza poco ortodoxo de despegue y aterrizaje vertical sobre su cola, concepto en boga por los años 50s cuando se pensaba que era la única salida a la falta de pistas en el escenario de la guerra fria, autor via la web

Éxitos a todos



[Motocar]

Cutaway Focke Wulf Fw-200 Condor Avión diseñado por Kurt Tank, sobre un avion para la linea aerea nacional alemana, Deustche Lufthansa bajo la promesaque volaria antes de un año, los trabajos arrancaron durante el otoño de 1936 y el aparato voló por primera vez el 27 de julio de 1937, todo un logro dado la complejidad de un aparato semejante, el avión un tetramotor de ala baja y completamente metálico, tren convencional retráctil con rueda de cola, sus motores iniciales eran Pratt and Whitney Hornet, con capacidad para 26 pasajeros, siendo el segundo avión usado como transporte de Hitler, luego re-motorizado con plantas radiales alemanas BMW132G-1, algunas unidades fueron vendidas a la linea danesa DDL, estableció varios recods de alcance, que dieron con la idea de transformarlo en un avión de patrulla marina de largo alcance y anti-buque, durante la segunda guerra mundial, haciéndole ganar el apodo del "Azote del Atlántico" estas operaciones se abandonaron en el otoño de 1944, tenia algunos fallos estructurales en sus planos que podían causar que se rompiera en vuelo, muy a pesar de que solo se produjeron 280 Cóndor tuvo un papel preponderante en la lucha sobre el Atlántico, guiando a los submarinos alemanes hasta sus presas los convoy de buques aliados y hasta atacándolos el mismo. Obligo a crear la figura de los portaaviones de escolta y a equipar algunos buques mercantes con catapulta y un Hurricane para defensa que luego era desechado una vez cumplida su misión. el Cutaway corresponde a una vieja publicación del Fw-200 de transporte de pasajeros y no a la de patrulla marítima, que estoy buscando, si algún amigo forista la posee la puede publicar aqui. Autor desconocido via la web sobchak.files.wordpress

Éxitos a todos



[Motocar]

Cutaway Supermarine Attacker, caza inicialmente diseñado para la RAF, fue una de esas creaciones que buscaban obtener rápidamente un caza a reacción, para lo cual aprovecharon las alas y el el tren de aterrizaje del Spiteful (De ahi su tren clásico) con nuevo fuselaje que estaría impulsado por el motor Rolls Royce Nene,, volando por primera vez así configurado el 27 de julio de 1946, poco después se recibió una demanda para un avión naval, se hicieron las modificaciones para navalizarlo (Tren de carrera larga, alas plegables, gancho de apontaje etc) y antes de un año ya se probaba un prototipo y entraba en servicio en agosto de 1951, apenas sirvió operacionalmente por tres años siendo sustituidos en la flota británica por los Hawker Sea Hawk y deHavilland Sea Venom. autor Lyndon Jones via The AUTOSPORT.com

Éxitos a todos



[Motocar]

Cutaway Aerocar de Molt Taylor's. Vista lateral en corte esquemático de uno de tantos intentos de crear un auto volador, diseñado en 1959, contó con el certificado de la FAA como aeronave, de configuracion de ala alta, cola en "Y" y hélice impulsora, un unico motor lo hacia funcionar tanto en tierra como en el aire, para mover la hélice hacia uso de un largo eje, al igual que para trasmitir traccion a las ruedas usaba un juego de correas y ejes para la caja de velocidades, y transmisión, al igual que otros diseños que le antecedieron, sus alas y cola se desmontaban para transformarse en un vehículo terrestre, contando con prestaciones muy modestas en tierra y no mucho mejores en el aire, todavía existen algunos modelos del mismo en condiciones de vuelo, autor desconocido, dibujo en pequeño formato y descriptivo de sus componentes principales, via la web pilotfriend.com

Cutaway Aircar, de Kenneth Wernicke, el ex-ingeniero de la Bell Textron Helicopters, siempre pensó en diseñar un auto volador, pero busco solucionar el problema que aqueja a todos los modelos diseñados antes que su proyecto, la metamorfosis de pasar de auto a avión, debían instalar o retirar según fuera el caso las alas, hélice y la cola el pensó en crear un auto volador que no necesitara esa transformación, para lo cual ideo unas alas de bajo alargamiento (Menos de 3 metros de envergadura) a las que coloco altas aletas y un carenado para las ruedas, que permitieron paliar la inestabilidad de aqueja a este tipo de planta alar, reduciendo ademas el arrastre aerodinámico, contaba con un motor rotativo Mazda Wankel que movía la hélice ademas de la bomba hidráulica que daba tracción a las ruedas motrices del Aircar.

Exitos a todos



[Rober D]

Dassault/Dornier Alpha Jet Cutaway

Cutaway de Dassault/Dornier Alpha Jet: este un avión jet de ataque ligero y de entrenamiento avanzado, fabricado por Dornier de Alemania y Dassault-Breguet de Francia. Su primer vuelo se realizo el 26 de octubre de 1973, sus principales usuarios son el Ejército del Aire Francés, la Luftwaffe, Real Fuerza Aérea Tailandesa y la Fuerza Aérea Portuguesa. La producción ceso en 1984 y se construyeron 480 aparatos en total, además sirvió como base para el diseños del Avión Argentino FMA IA 63 Pampa.

Fuente:_Hobby Shop, Airplane Model Kits, Military Aircraft, Die Cast Models, Wood Model Kits​



[Motocar]

Cutaway Bereznyakov-Isaev BI-1, Corte esquemático lateral del primer caza cohete soviético, avión que fue probado durante el crudo invierno ruso,contaba con un motor de combustible liquido que brindaba un empuje espectacular y permitía una trepada en gran angulo, sin embargo tenia defectos aerodinámicos que no pudieron ser corregidos por mas aletas que se le colocaron para mejorar su control, este proyecto no siguió avanzando tras la muerte de su piloto de pruebas tras un fallo de motor y posterior caída a tierra, autor desconocido vía la web Francesa Prototypes.com

Autor desconocido via la web alemana Suchoj.com



[Motocar]

Cutaway ??????? Raro avion con no menos extraño tren de aterrizaje, combinación de monoplano/biplano...... Autor WEAL, el pequeño formato hace ilegible el texto, si algun amigo forista lo puede identificar mucho agradeceremos.

Éxitos a todos
