Cutaway Ilyushin Il-76, autor no indicado y compartido desde la web:
conceptbunny.com
Aircraft Cutaway Drawings in High quality - Part 5
conceptbunny.com
Motocar
Colaborador

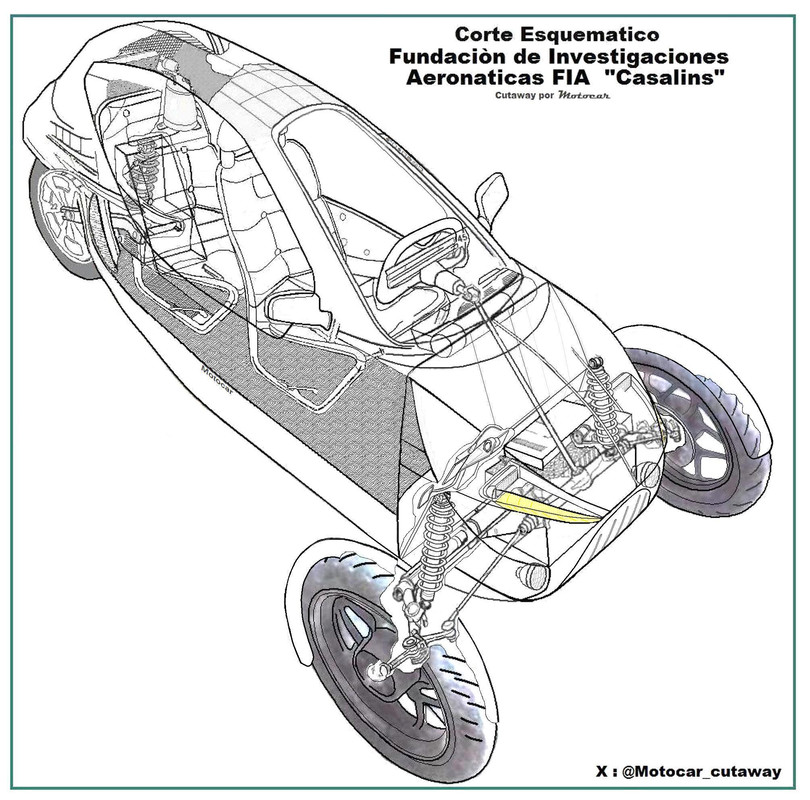

Off topic... Cutaway FIA Proyecto "Dardo", autor Motocar en colaboración con la Fundación de Investigaciones Aeronáuticas, concepto de vehículo urbano eléctrico, ideal para recorridos urbanos siendo su autonomía adecuada para esos recorridos, con tiempo de recarga de 5 horas (2 con cargador especial de 220 V) gracias a su conjunto de baterías de litio, construido haciendo uso extensivo de materiales aeronáuticos como laminas de panal de abeja y kevlar, que le confieren gran ligereza y fortaleza, capacidad para dos personas sentados en tandem, el motor eléctrico potencia la rueda trasera haciendo innecesario el peso del uso de juntas homocineticas. Este proyecto ha recibido el apoyo multidisciplinario de ingenieros de varias especialidades así como también ha servido como fuente de investigación y estudios para diferentes tesis de grado. Incluida la colaboración de este servidor Motocar. Próximamente estara culminada su construcción y puesta a punto del prototipo que pronto lo veremos haciendo pruebas de cara a una futura homologacion que permita la puesta en producción.
Última edición:
Motocar
Colaborador

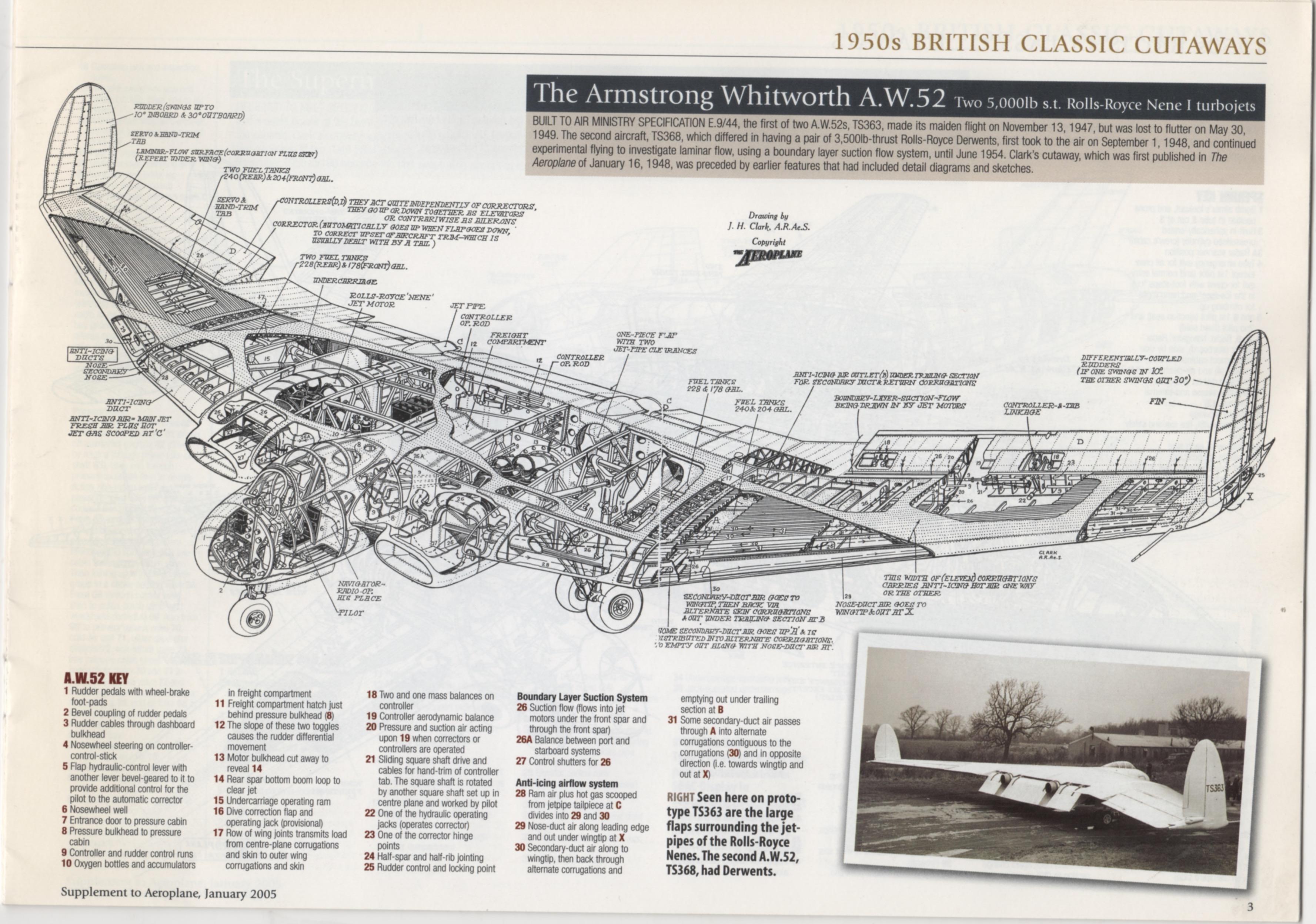

Cutaway Armstrong Whitworth A.W.52, ala volante de investigacion, es de notar algunos rasgos modernos como los motores a reaccion y otros claramente obsoletos en este concepto las superficies verticales marginales redondeadas, publicado en la revista Aeroplane de la mano del artista ingles J.H. Clark y compartido desde la web de Dennis Simanaitis
Motocar
Colaborador
Repost Cutaway Sukhoi Su-24, en colores el recientemente visto en acción por ambos bandos en contienda de la Operación Especial rusa en Ucrania, autor Mike Badrocke compartido desde la web:
conceptbunny.com
Aircraft Cutaway Drawings in High quality - Part 17
conceptbunny.com
Motocar
Colaborador
Off topic, video del fantástico sistema dé retracción dél parabrisas y morro del fabuloso Concorde...! Compartido désde X
Motocar
Colaborador
Cutaway Tupolev Tu-114 "Cleat", el enorme turboprop de pasajeros derivado del Tu-95 Bear, opero durante unos pocos años aunque fue una plataforma confiable y el primer avión de pasajeros con cabina "Ancha", disponía de una planta baja con cabinas para la tripulación al igual que una cocina completa con chef incluido. sus ultimas versiones terminaron el servicio en 1977 aunque muchos fueron modificados al rol de aviones de vigilancia aerotransportado Tu-126 Moss "AWAC" usando la terminologia occidental, uno de estos cedido a la aviacion India y vio accion en el 2do conflicto con Paquistan a inicios delos años 70.s. Cutaway compartido desde este mismo foro en el tema:
Tupolev Tu-114 “Cleat” y Tu-126 “Moss”, los Bear ensanchados
Tupolev Tu-126, el AWACS Soviético Tupolev Tu-114 “Rossiya”, el primer fuselaje ancho del mundo Para mediados de los 50 el gobierno soviético estaba ansioso de ver a AEROFLOT expandir sus servicios internacionales mas allá de las fronteras nacionales con la intención de ampliar sus...
www.zona-militar.com
Motocar
Colaborador
Cutaway PWS-33 Wyżeł compartido desde el viejo foro:
old-forum.warthunder.com
Visegrad Group - Aviation tech tree
old-forum.warthunder.com
Motocar
Colaborador
Repost Cutaway Hamilton Metalplane, en un avión de este fabricante el estadounidense Jimmy Angel se atribuye el descubrimiento del Salto Ángel, "La Cascada mas Alta del Mundo" bautizada así posteriormente, al sobrevolar el "Tepui" decidio realizar un aterrizaje en la cima dañando su aeroplano y debiendo el junto a otros dos pasajeros debieron iniciar el descenso de casi mil metros de altura, los indígenas que vivían en sus cercanías le llamaban "Churun Meru". retocado para aumentar el tamaño. autor Hubert Cance
Próximamente y con mas datos tratare de recrear el corte esquemático del Metalcraf "Flamingo" Rio Caroni del aventurero estadounidense Jimmy Ángel
Próximamente y con mas datos tratare de recrear el corte esquemático del Metalcraf "Flamingo" Rio Caroni del aventurero estadounidense Jimmy Ángel
Última edición:
Motocar
Colaborador
Cutaway North American T-6, autor no indicado y compartido desde:
www.militaryimages.net
Otra a color pero en un formato menor
USN t-6 Texan
www.militaryimages.net
Otra a color pero en un formato menor
Motocar
Colaborador
Cutaway North American T-6 Texan desde otra web
tommythetexan.com
Flight, A Balancing Act - Part Five - Tommy The Texan
Let’s ROLL into Ailerons In this last part of our series on flight controls, we will discuss the Ailerons. These are located on the trailing (back) edge of the wing near the tip. They control Tommy about the Longitudinal Axis, or an imaginary line drawn through the center of the aircraft These...
tommythetexan.com
Motocar
Colaborador
Off topic vuelo dé la réplica del Santos Dumont
www.facebook.com
284K views · 42K reactions | Em comemoração aos 150 anos do nascimento de Alberto Santos Dumont, vale um TBT emocionante! ✈️ #litosousa #avioesemusicas #santosdumont #150anossantosdumont Foi incrível ver isso de perto, imagino como se sentiram aqu
Em comemoração aos 150 anos do nascimento de Alberto Santos Dumont, vale um TBT emocionante! ✈️ #litosousa #avioesemusicas #santosdumont #150anossantosdumont Foi incrível ver isso de perto,...
www.facebook.com
Motocar
Colaborador
Repost Cutaway Horten Ho-229 compartido desde la web:
conceptbunny.com
Aircraft Cutaway Drawings in High quality - Part 20
conceptbunny.com
Motocar
Colaborador

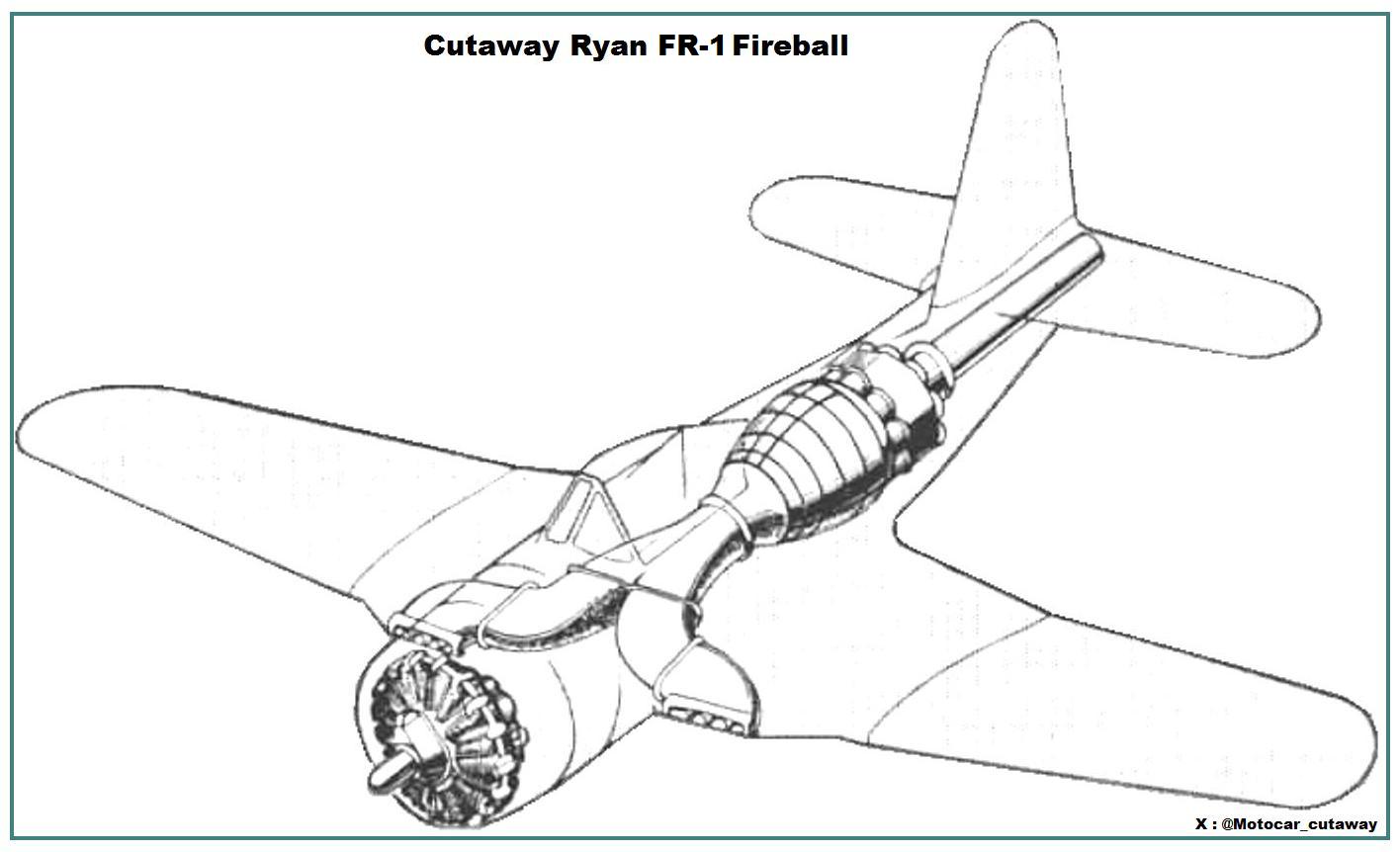

Cutaway Ryan FR-1 "Fireball" mas bien una disposición general del caza Híbrido, que contaba con dos tipos de plantas motrices una de motor alternativo y la otra un reactor para mejorar sus prestaciones en combate, este tenia las entradas de aire en las raíces alares, en aquellos años la US Navy emitió un requerimiento para un caza naval pero fue muy cautelosa a la hora de plantear aquella combinación motriz, entro en servicio en escaso numero al comprobarse la viabilidad de los mas modernos reactores que pronto ocuparían las cubiertas de vuelo de los portaaviones estadounidenses, hay que resaltar que el FR-1 pudo haberse desplegado en los mas pequeños portadores de la flota pero estos estaban siendo enviados a la reserva mas conocida como la flota de "Naftalina". Autor no indicado y retocado por Motocar para ampliar un poco la imagen
Motocar
Colaborador

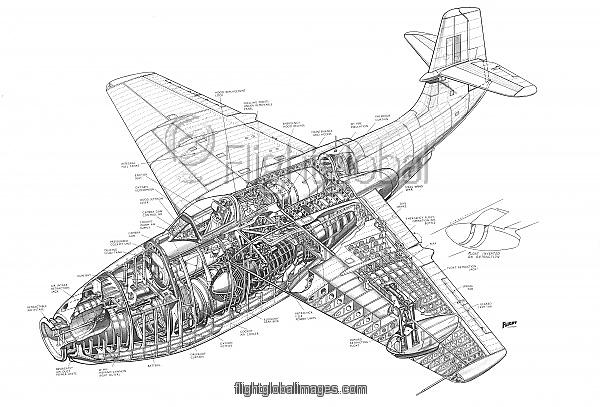

Cutaway Saunders Roe Saro SR/A.1, en resolucion media, publicado en la revista Aeroplane Monthly del mes de julio de 1993, de autor ilegible en el dibujo, compartido desde la web rusa :
http://aviadejavu.ru/Site/Crafts/Craft21906.htm
Repost Cutaway Saunders-Roe SR/A.1, para fines comparativos compartido desde el foro:
ww2aircraft.net
Otro desde la mismo foro:
ww2aircraft.net
http://aviadejavu.ru/Site/Crafts/Craft21906.htm
Repost Cutaway Saunders-Roe SR/A.1, para fines comparativos compartido desde el foro:
Saunders-Roe-Sr-A1-Jet-Fighter-Flying-Boat
Saunders Roe Sr./A.1 Jet Fighter Flying Boat Original Saro Photo B19 1945 • £49.95 and net
ww2aircraft.net
Otro desde la mismo foro:
Saunders-Roe-Sr-A1-Jet-Fighter-Flying-Boat
Saunders Roe Sr./A.1 Jet Fighter Flying Boat Original Saro Photo B19 1945 • £49.95 and net
ww2aircraft.net
Última edición:
Motocar
Colaborador
Cutaway Bell X-2, autor no indicado y compartido desde este mismo foro del hilo:
Rincón de los "X" Aeronaves Experimentales
Pueden Borrarlo ... NO Encontré NADA parecido ;) Un Groso de Verdad... Curtiss XF15C-1 "Stingaree" from Wikipedia: General characteristics Crew: 1 Length: 43 ft 8 in (13.32 m) tail up Wingspan: 48 ft (15 m) Width: 20 ft 5 in (6.22 m) wings folded Height: 15 ft 3 in (4.65 m) wings spread; 17...
www.zona-militar.com
