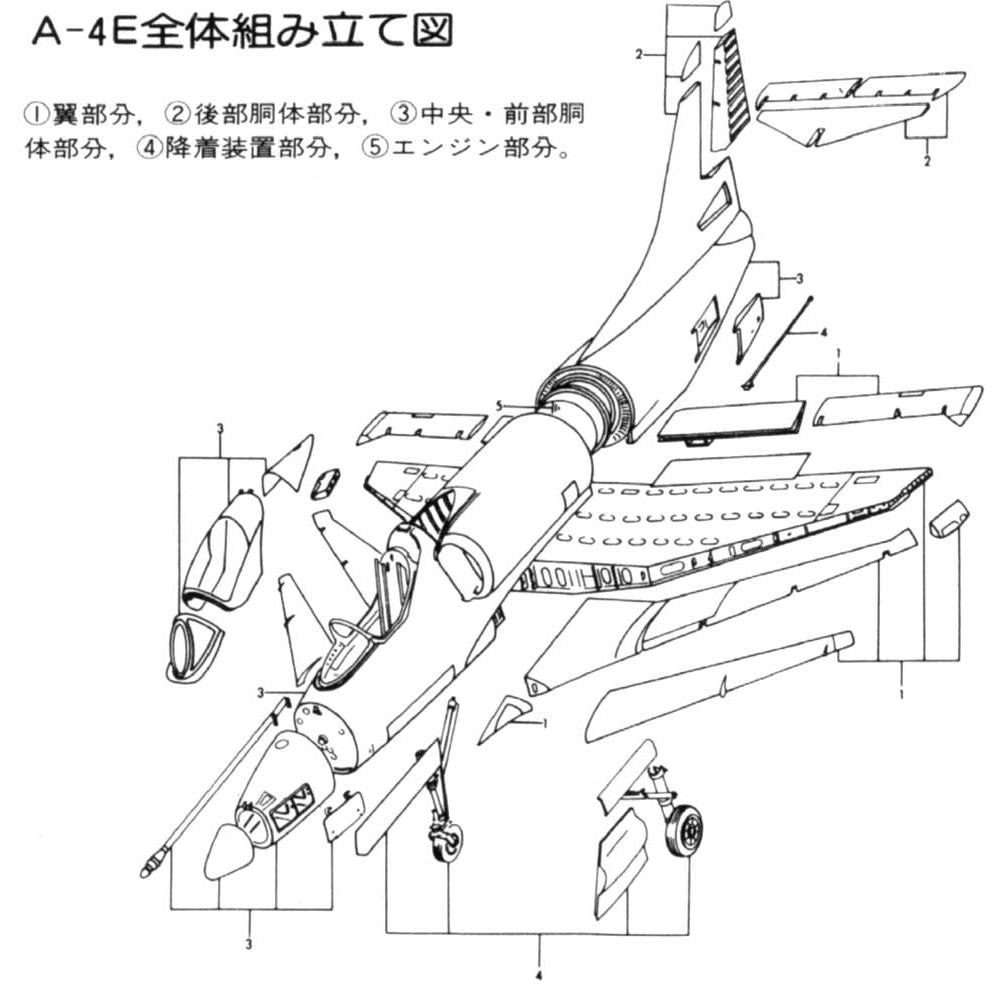

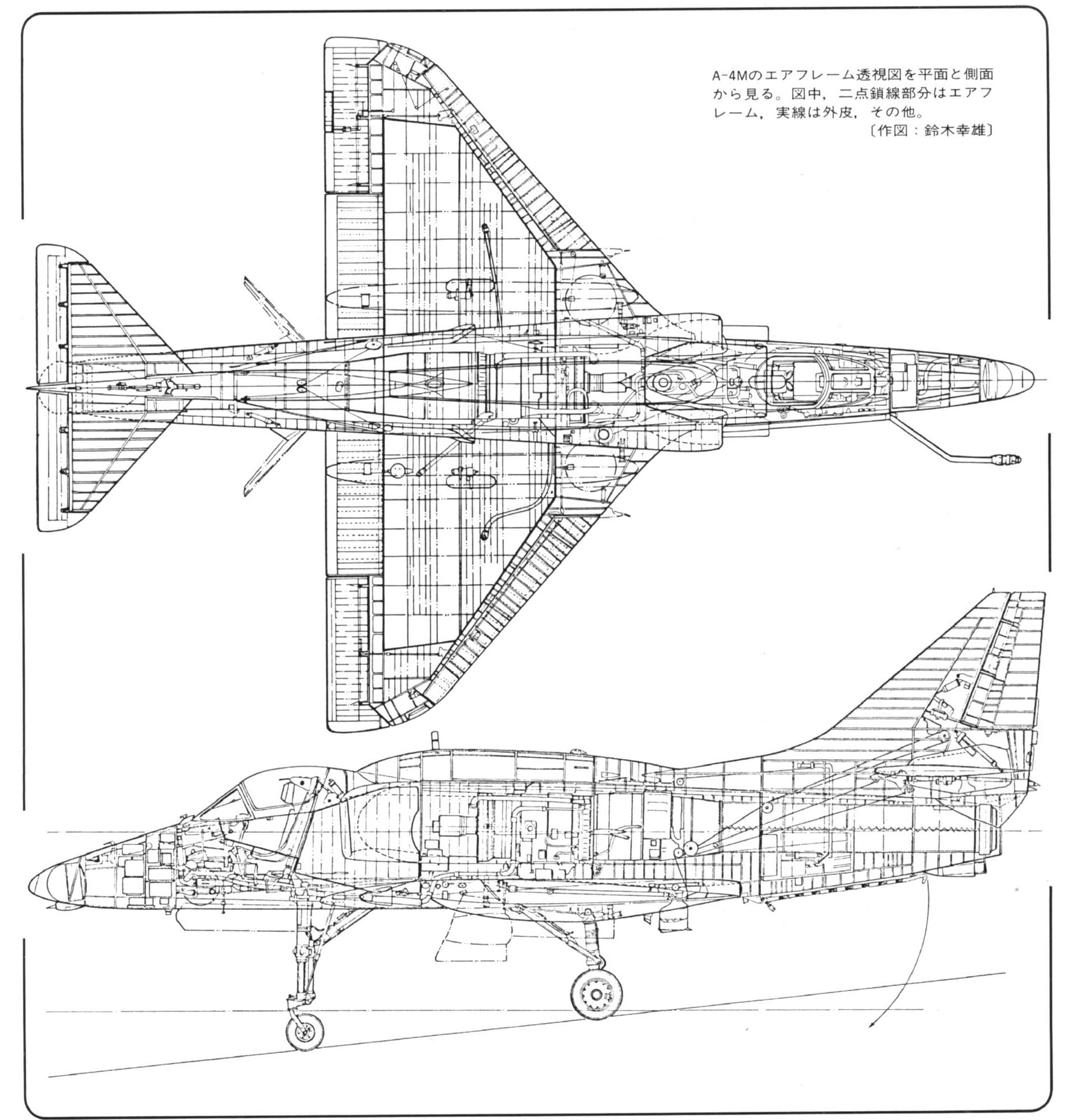

Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Cutaway Henschel Hs-123, el biplano mono-plaza de caza y ataque alemán de la pre-guerra, vio acción en la "Guerra Civil Española", compartido desde pinterest:



[Motocar]

Cutaway Curtiss Seagull, biplano de reconocimiento embarcado en Acorazados y cruceros de la US Navy en el periodo entreguerras, autor ilegible ??? Shorsow y compartido desde:

Aircraft Cutaway Drawings in High quality - Part 8

conceptbunny.com

Cutaway Shorts Sunderland autor no indicado y compartido desde Pinterest



[Motocar]

Repost Cutaway Northrop F-5A, ahora ligeramente retocado, autor Jean Perard



[Motocar]

Off Topic, cutaway Toyota GT One 1999

https://flic.kr/p/dVGREQ



[Motocar]

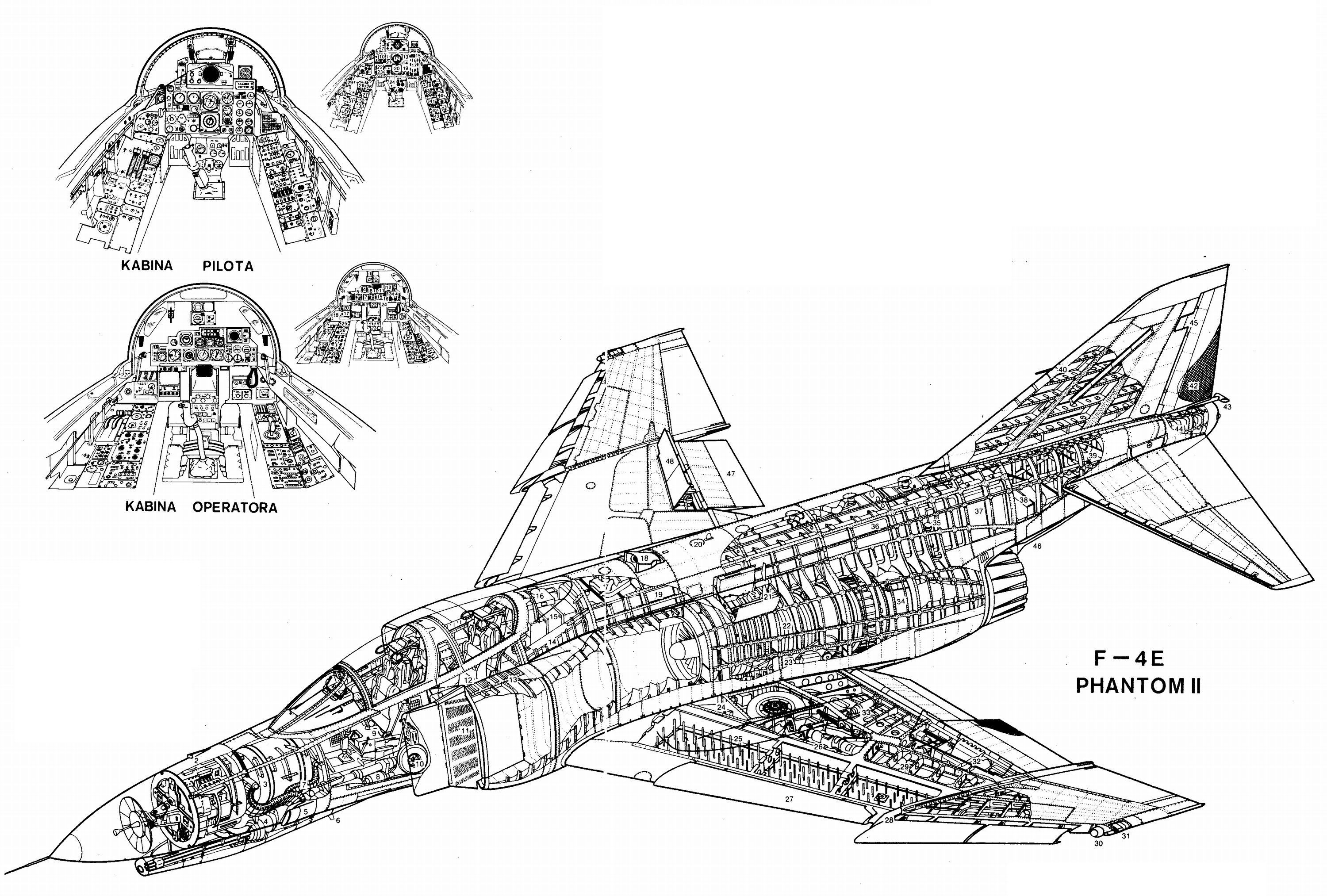

Cutaway McDonnell Douglas F-4E Phantom II el exitoso caza estadounidense en un gran formato pero sin infografia, con el detalle de los puestos de pilotaje delantero y del operador "RIO" sistemas de radar, sistemas y armas

Les dejo el enlace a una presentación aun de mayor resolución 7015x4960:

https://samoloty3d.pl/downloads/f4-c.png



[Motocar]

Off Topic, cutway especulativo de un "Super Acorazado" de la clase Yamato con una torreta triple adicional a popa, compartido desde Pinterest.



[Motocar]

Cutaway BAE-McDonnell Douglas AV-8B compartido desde:

Отзыв о съемной квартире - 80 фото

Отзыв о съемной квартире. Интерьер для фотосессии. Идеи для фотосессии в интерьере. Как фотографировать интерьер. Красиво снять интерьер. Отзыв для риэлтора образец. Отзыв об агентстве недвижимости образец. Пример отзыва о работе риэлтора. Отзыв о работе риелтора

laminarts.ru



[Motocar]

Cutaway Beechcraft Starship, el mas novedoso avión ejecutivo de fines de los años ochentas y vendido en los noventas, tenia una característica poco conocida sus planos canard eran de "Geometría Variable", con motores y hélices de empuje, un aleta trasera ventral. Dibujo en gran formato y compartido desde:

Aircraft Cutaway Drawings in High quality - Part 20

conceptbunny.com

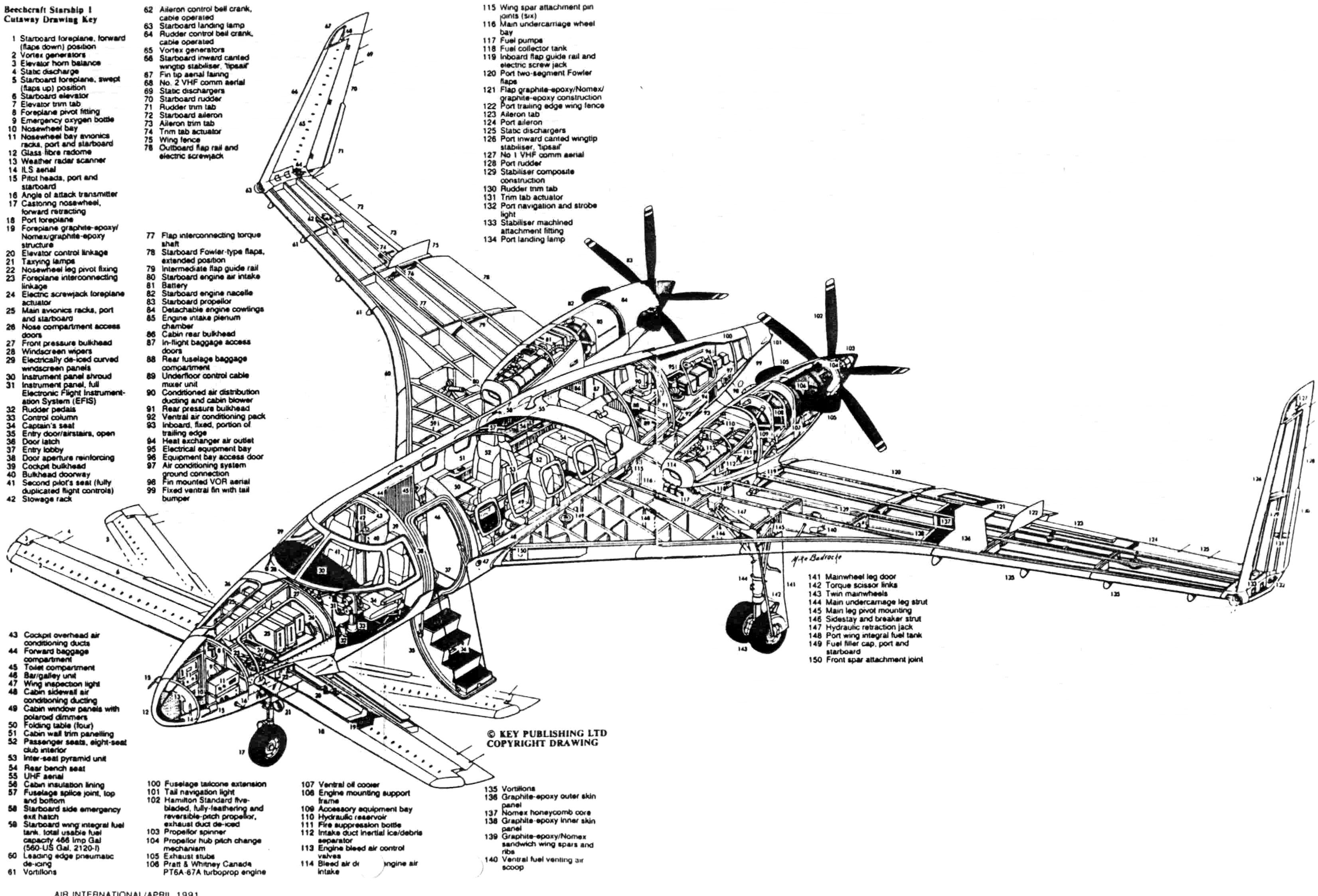

Cutaway Beechcraft Starship autor Mike Badrocke



[Motocar]

Tributo al gran artista y maestro del Corte Esquematico Mike Badrocke "Cutaway", recientemente fallecido a los 85 años, una vida con un largo y prolífico trabajo, lleno de logros compartidos a través de imágenes ineditas en cada uno de sus trabajos, desarrollo técnicas geniales para realizar sus iconicas imágenes de sus espectaculares trabajos.
Les comparto la nota traducida del anuncio en otro foro de su partida; compartido desde:

Mike Badrocke passed away

Sorry to say that Mike Badrocke, genius cutaway artist and design envisioner, has left us at age 85. We got on well at Flight and he was an enormous help to my early career and my work in the 1980s, not to mention how much I learned from him and his work about how aircraft are put together. He...

www.secretprojects.co.uk

Lamento decir que Mike Badrocke, el genio del corte y visionario del diseño, nos ha dejado a los 85 años.

Nos llevamos bien en Flight y fue de enorme ayuda en mi carrera temprana y en mi trabajo en los años 80, sin mencionar lo mucho que aprendí de él y de su trabajo sobre cómo se ensamblan los aviones. Tenía un enfoque nuevo y diferente para cortar los aviones.

Trabajar en Flight me dio el privilegio de ver a Mike trabajar, desde agrandar y ajustar una imagen en un dispositivo de proyección mágico conocido solo como Shufti-Scope, pasando por una malla de líneas de lápiz 4H incomprensibles para los simples mortales, hasta un proceso de entintado que terminó mostrando exactamente lo que querías ver a cualquier profundidad en la estructura.

Aquí hay un tributo inesperado al trabajo de Mike, del reciente libro de Gordon &co sobre la serie Tu-22M. Puedo escuchar su risa gutural incluso ahora...

Descansa en paz, amigo, ¿puedes tocar El cazador de topos con un arpa?

P.D. Modestamente confieso que su trabajo me inspiro mucho, recuerden soy autodidacta en este tipo de trabajos que hago mas por pasión a la aviación que por beneficios económicos. Gracias Mike por tu trabajo y enseñanzas. Descansa en paz sabiendo que fuiste la luz que ilumino un sendero a muchos seguidores.



[Dagger]

QEPD Mike Badrocke, un genio sin dudas



[Motocar]

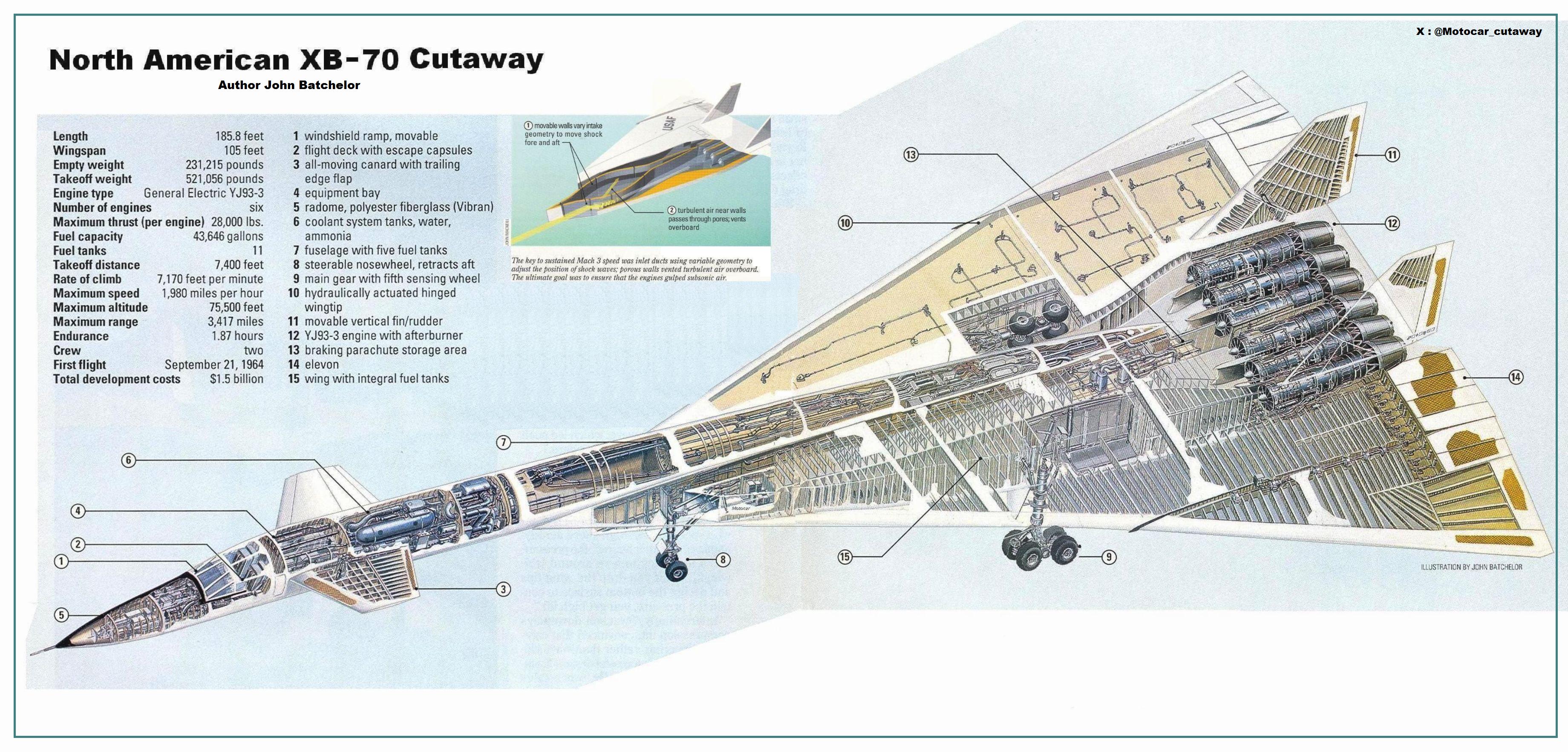

Repost Cutaway North American XB-70, autor John Batchelor ligeramente retocado por Motocar



[Motocar]

Cutaway Yakovlev Yak-9, aunque me parece mas un corte esquemático del Yak-3 por la falta de la toma de aire para el radiador de aceite tras la hélice bajo el morro, autor no indicado y compartido desde:

Aircraft Cutaway Drawings in High quality - Part 22

conceptbunny.com



[Motocar]

Cutaway Convair TF-102, autor Mike Badrocke F-102A como un tributo y ahora retocado por Motocar



[Motocar]

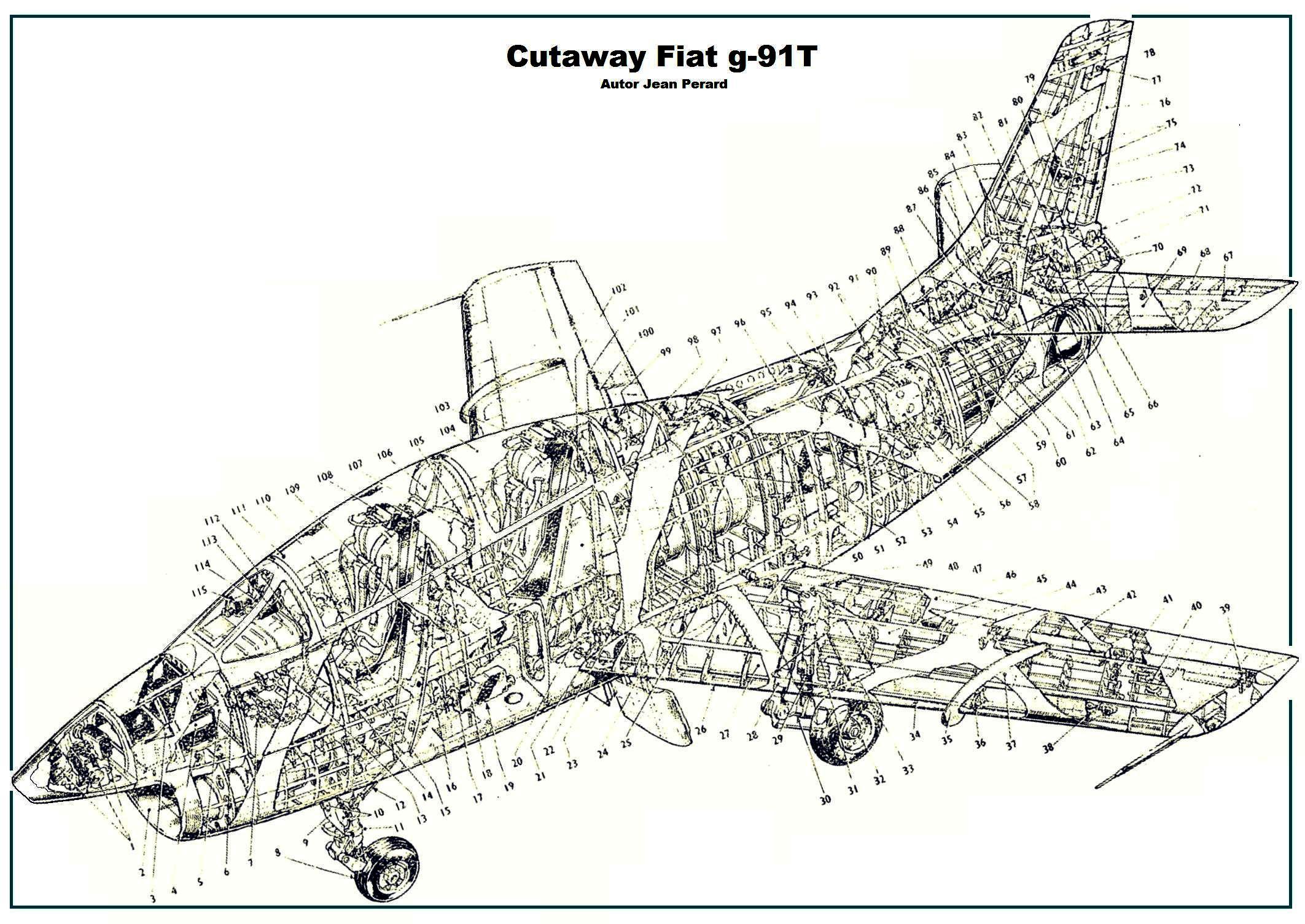

Cutaway Fiat G-91T, versión de entrenamiento biplaza del caza italiano, propulsado por el motor británico Bristol Orpheus (Mismo utilizado en el minusculo Folland Gnat) autor original Jean Perard retocado por Motocar

P.D. Infografia original en chino



[Motocar]

Repost Cutaway Lippisch Gleiter Bombenflugze, les vuelvo a compartir este trabajo original de Motocar sobre una propuesta poco conocida para un bombardero planeador de alta velocidad, pensado para ser recuperado mediante paracaídas, mostraba una mínima ala delta (Característica técnica impulsada por el ing. Lippisch) delantera con un largo fuselado y superficies de cola cruciformes, este diseño nos muestra una propuesta desesperada para tener capacidad de bombardear a los ejércitos aliados que avanzaban hacia la Alemania Nazi desde dos frentes el Oriental y el recién abierto frente occidental tras la invasión el 6 de junio de 1944 de Normandia en la Francia ocupada, este diseño se quedo como muchos otros en el papel y solo se revelo al evaluar el material capturado a los Nazis. Trabajo realizado siguiendo la poca data existente sobre el mismo mas allá de borrosas imágenes de interpretaciones artísticas y dibujos con algunos errores corregidos en esta presentación.



[Motocar]

Cutaway Ilyushin Il-76 Candic, el avion de transporte Sovietico/Ruso ampliamente producido y exportado, teniendo en l actualida versiones mas avanzadas con motores turbofan mas economicos en consumo de cmbustible y una version con fuselaje alargado, compartido desde:
Airwar.ru

P.D. Próximamente retocare la imagen para limpiar la zona central de la misma



[Motocar]

Cutaway North American XB-70, para complementar al anteriormente compartido hace pocos dias, desde la revista Flight International y lleno de detalles maravillosos de su técnica y en gran formato, autor no indicado.



[Motocar]

Cutaway Embraer 190, el exitoso avión de pasajeros diseñado por Embraer, contando con varias versiones y capacidades. compartido desde:

Aircraft Cutaway Drawings in High quality

conceptbunny.com



[Motocar]

Cutaway North American A2J Super Savage, propuesta de bombardero propulsado por dos motores Allison XT40-A-6 turbo-hélice contra-rotativos, con armamento defensivo compuesto de dos cañones 20 mm en torreta guiados por radar, que muestra su radome en la parte inferior de la deriva, tenia una tripulación de personas, a saber piloto, copiloto y artillero operador de los sistemas defensivos, no paso de la fase de prototipo y compartido desde:

A2J_Cutaway_low_res

ww2aircraft.net



[Motocar]

Cutaway Fiesler Fi.156C-1 Storch, El sorprendente avión STOL alemán cuyas proezas aéreas con despegues y aterrizajes imposibles le hicieron ganar el respeto de propios y extraños, sus soluciones todavía hoy se aplican a numerosos aviones ligeros que tienen esas mismas características, habiendo en USA competencias de pilotos a ver quien demuestra mayor maestría y capacidad de aterrizar en la menor distancia, autor Aero Technika Lotnicza y compartido desde el fichero de airwar.ru

Cutaway Fieseler Storch, edición para complementar al corte anterior compartido desde airwar.ru
