Cutaway Dassault Mirage 50, la ultima actualización del Mirage IIIE/V, ahora con el Motor Atar NK50 y equipamiento electrónico mas avanzado incluyendo el radar del Mirage F-1C con típico morro puntiagudo, este permitía asociarlo al misil antibuque Exocet, todo esto pero sin llegar a incorporar los avances propuestos para el Mirage NG, que tenia el sistema de vuelo por cables o "Fly by wire" y "LERX" en las raices alares siendo ahora un avión inestable, en este corte no incorpora los canard que monto la versión definitiva mas si lleva la sonda de re-aprovisionamiento de combustible en vuelo, autor Mike Badrocke y compartido desde la web rusa Airwar.ru



[Motocar]

Off topic, tempranos aeroplanos anteriores a la 1era Guerra Mundial, aeronaves innovadoras en algún sentido y no siempre exitosas, el primero nos presenta al Breguet III biplano para tres personas y con una autonomía de hasta 7 horas y un llamativo tren de aterrizaje triciclo fijo, el Coanda y su innovador sistema de propulsión usando un primitivo motor sin hélice con empuje de aire, antecesor de los jets, El Antoinette Lathan Monobloc un intento por crear un cuidadosamente carenado y aerodinámico hasta su tren de aterrizaje, monoplano que estuvo sub-potenciado y que no pudo volar y el mono-plano Desperdussin Corsa de alta velocidad que voló en 1912 alcanzando los 209 Km/h, un logro posible gracias al cuidado en los detalles de una esmerada aerodinámica que reducía el arrastre, claramente visible en su carenado del motor y la ojiva de la hélice y sus alas arriostradas. compartido desde una vieja publicación



[Motocar]

Repost Video Cutaway Horten



[Motocar]

En muchas ocasiones he tenido que hacer un trabajo casi de "Arqueologia" Aeronáutica y en otras áreas también, tratando de dibujar aviones que ni siquiera quienes los pensaron o construyeron les hicieron, ejemplo las dos ultimas recreaciones de aviones de FMA el Calquin y Bombin, así como el desconocido Auto Bolido del peruano Pedro Paulet, o el Bocono I del autodidacta innovador venezolano Vicente Zambrano, el blindado Tortuga aportes y diseño del Capitán de Fragata e ingeniero Luis Caballero Mejías o el mini-submarino Mosquito del Tte de Navío Palmieri, en el tema hay varios ejemplos de ese meticuloso trabajo de investigación para hacer esos proyectos olvidados en la larga historia de la innovación técnica y tecnológica.



[Motocar]

Submarino Drebbel, Interpretacion de un temprano concepto de submarino ideado por Drebbel, compartido desde:

https://www.pinterest.com/pin/illustration-of-a-drebbel-credit-ullstein-bildgetty-images--122863896069535698/

P.D.falta información



[Motocar]



[Motocar]

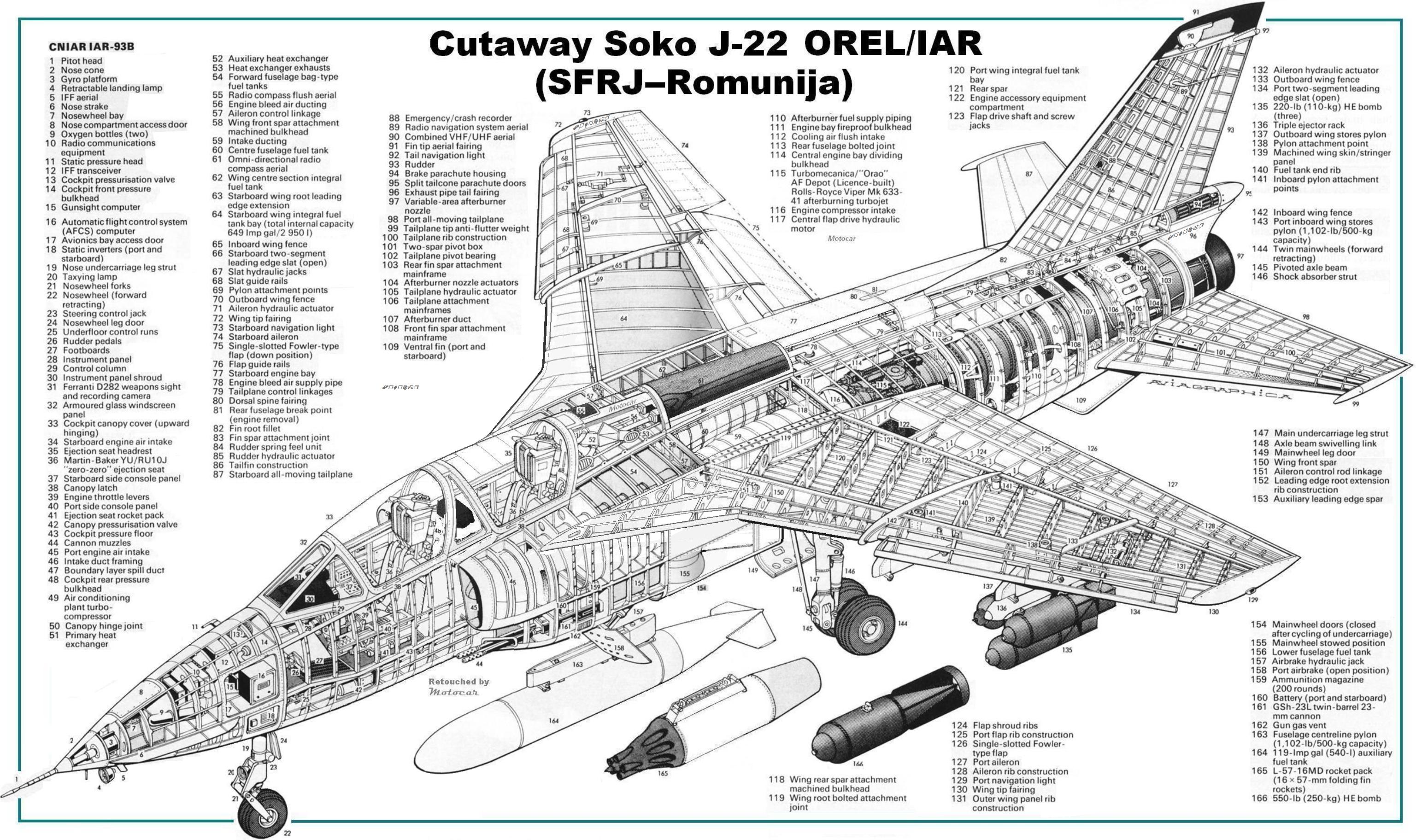

Cutaway Soko Orao con los LERX retocados, en su versión biplaza de entrenamiento y transición, autor Aviagraphica y retocado por Motocar


Antes y...

Despues...!

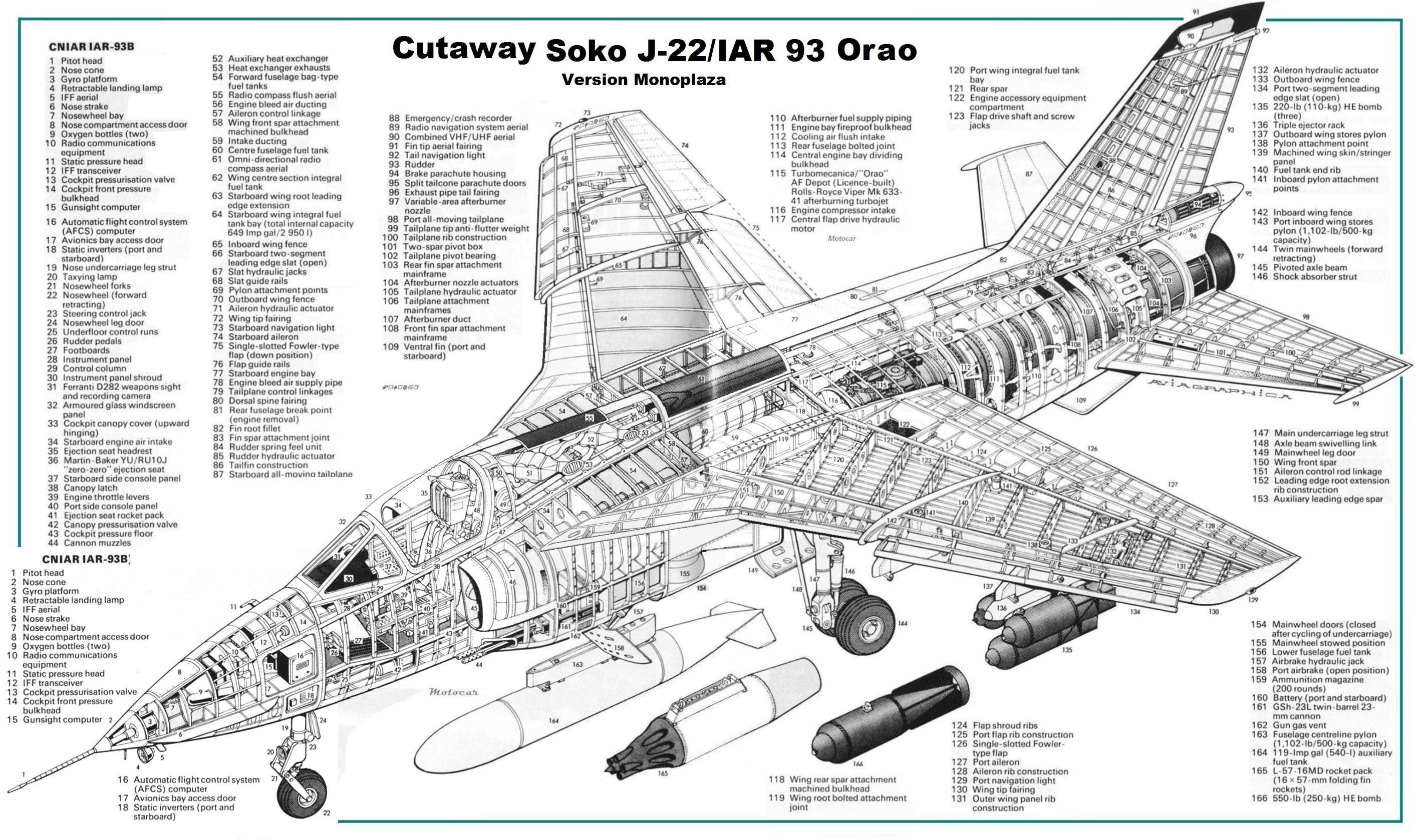

Cutaway Soko J-22/IAR 93 "Orao" mono-plaza



[Motocar]

Off Topic hasta reubicarlo en el tema respectivo



[Motocar]

Off topic...
Un video que intenta explicar que sucedió con el submarino ARA San Juan y su triste resultado.



[Motocar]

Cutaway SpaceShipTwo, la nave diseñada por Scaled Composite de Burt Rutan para crear la primera nave espacial de turismo del inversionista Sir Richard Branson Virgin Group y su compañía Virgin Galactic, a la que salio competencia de parte de la empresa de Jeff Bezos y su cohete BlueOrigen que apunta al mismo mercado (con mas exito) logrando esta ultima superar la Linea Kàrmàn con facilidad algo que la SpaceShipTwo no ha logrado en todos los vuelos, autor no indicado y compartido desde:

Cargando…

seekingalpha.com



[Motocar]

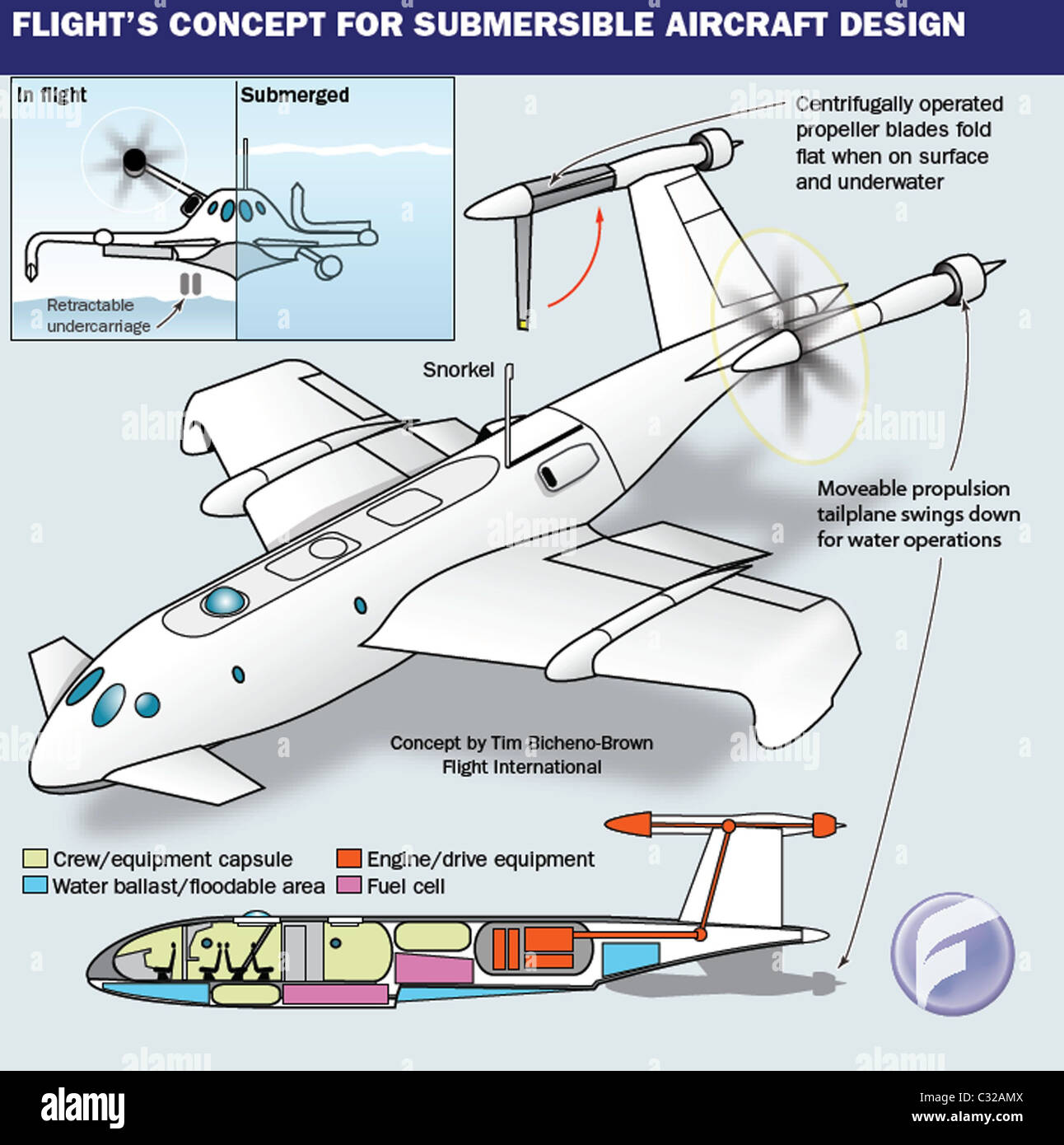

Cutaway Diseño de Avión Sumergible de la revista Flight`s, en realidad un diagrama de disposición que no deja de ser interesante, explora la vieja ambición de crear un "Avión Anfibio Submarino", he posteado con anterioridad viejos proyectos incluidos diseños soviéticos en el tema (Se me escapa en este momento los nombres, uno fue el Ushakov's Flying Submarine) podemos apreciar en este dibujo lineas muy limpias con dos propulsores y sus hélices y alas plegables para operación sumergido hace uso de pequeños "Hidrojets" tras las góndolas de los extremos de las superficies en "V" traseras y la configuración de vuelo cuenta con flaps que permiten un aumento significativo de la superficie alar de cara a acuatizajes mas suaves, nos muestra que posee un tren de aterrizaje retráctil que lo hace "Anfibio". Autor no indicado aunque firmado por Alamy y compartido desde:

PICTURE: DARPA seeks submersible aircraft concepts

www.flightglobal.com

Otro viejo concepto



[Motocar]

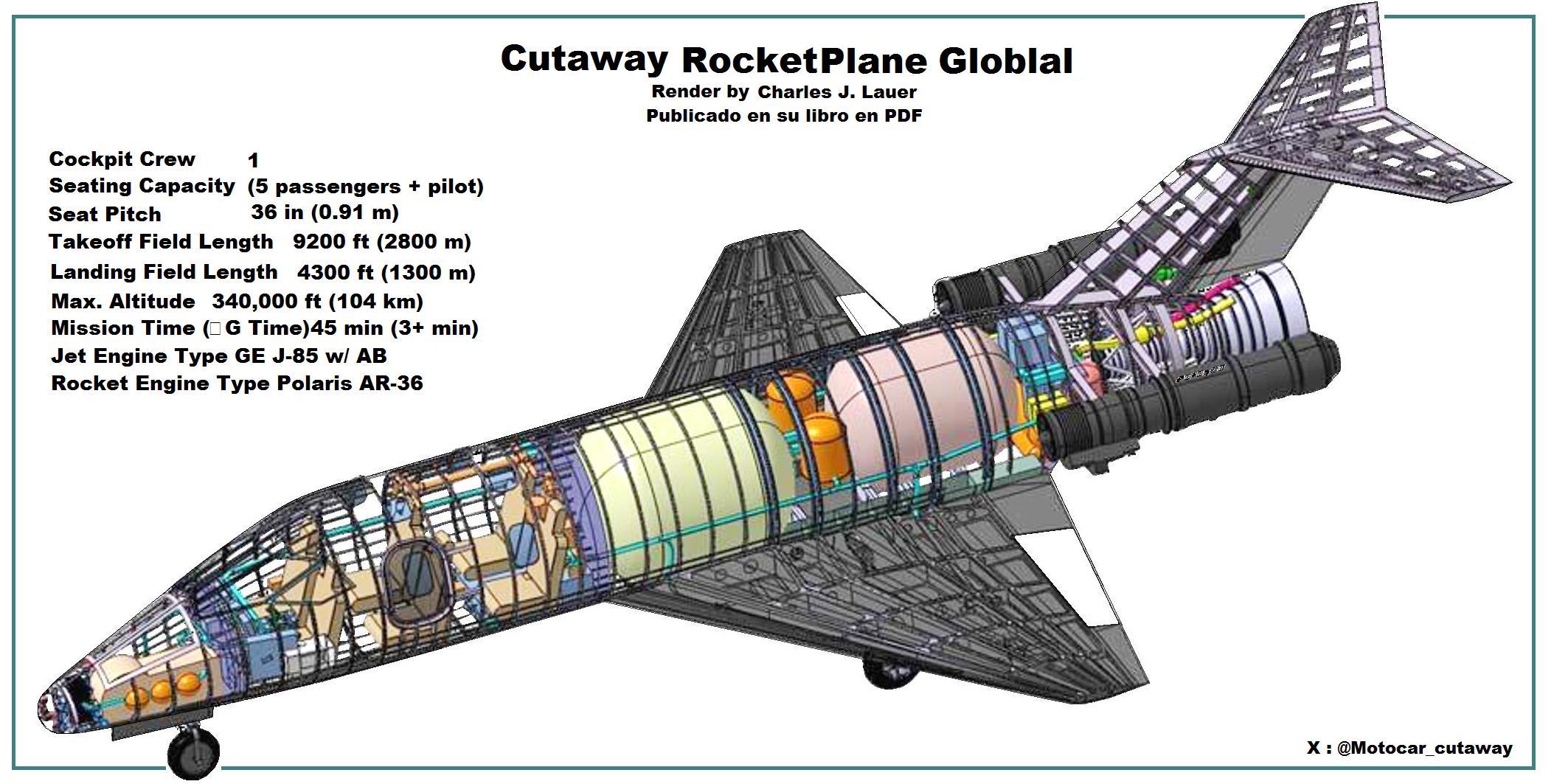

Cutaway RocketPlane Global. otra de las propuestas para crear un avión cohete espacial, básicamente partiendo de la célula de un avión ejecutivo, el cual sera modificado para crear un avión espacial para el naciente mercado del turismo espacial, autor Charles J. Lauer, extraido y compartido desde el libro en PDF:
https://ulc.gov.pl/_download/wiadomosci/Presentations/Charles_J._Lauer.pdf



[Motocar]

Cutaway Santos Dumont Demoiselle nº 19, el primer avión pensado para ser construido siguiendo planos que se pretendían "regalar" (pensemos el contexto... No había fotocopiadoras y las impresiones de calidad tenían un costo), esto lo convertía también en el primer "Kit Plane" que no deja de ser riesgosa. Santos Dumont era un soñador que deseaba ver muchas de sus aeroplanos surcando los cielos y volado por cualquiera, casi 65 años después dio inicio la popularizacion de los "Ultra-livianos" muchos modelos surgieron, unos con mayor éxito que otros el Chotia Weedhopper fue de los mas populares, pero también se construyeron varios ultraliavianos (Categoria creada por la FAA que permite volar sin licencia de pilot) claramente inspirados en el Demoisell. compartido desde la web rusa:
https://airwar.ru/enc/law1/demoiselle.html

Solo como referencia dibujo Cutaway Chotia Weedhopper

Cutaway referencial Pixel, no tengo mayores datos compartidos desde pinterest



[Motocar]

Cutaway DVINA System/SAM-2, el mas temido misil de los soviéticos probado contra los Lockheed U-2 en sus incursiones sobre la URSS a fines de los 50`s y principios de los 60`s, cuando derribaron el U-2 Tripulado por Gary Powers generando gran polemica aquella accion y posteriormente derribaron otro sobre Cuba dando inicio a la crisis de los Misiles de 1962, ilustrado por el artista Jim Laurier y publicado en el libro de Steven J. Zaloga para Osprey The SA-2 Guideline Anti-Aircraft Missile



[Motocar]



[Motocar]

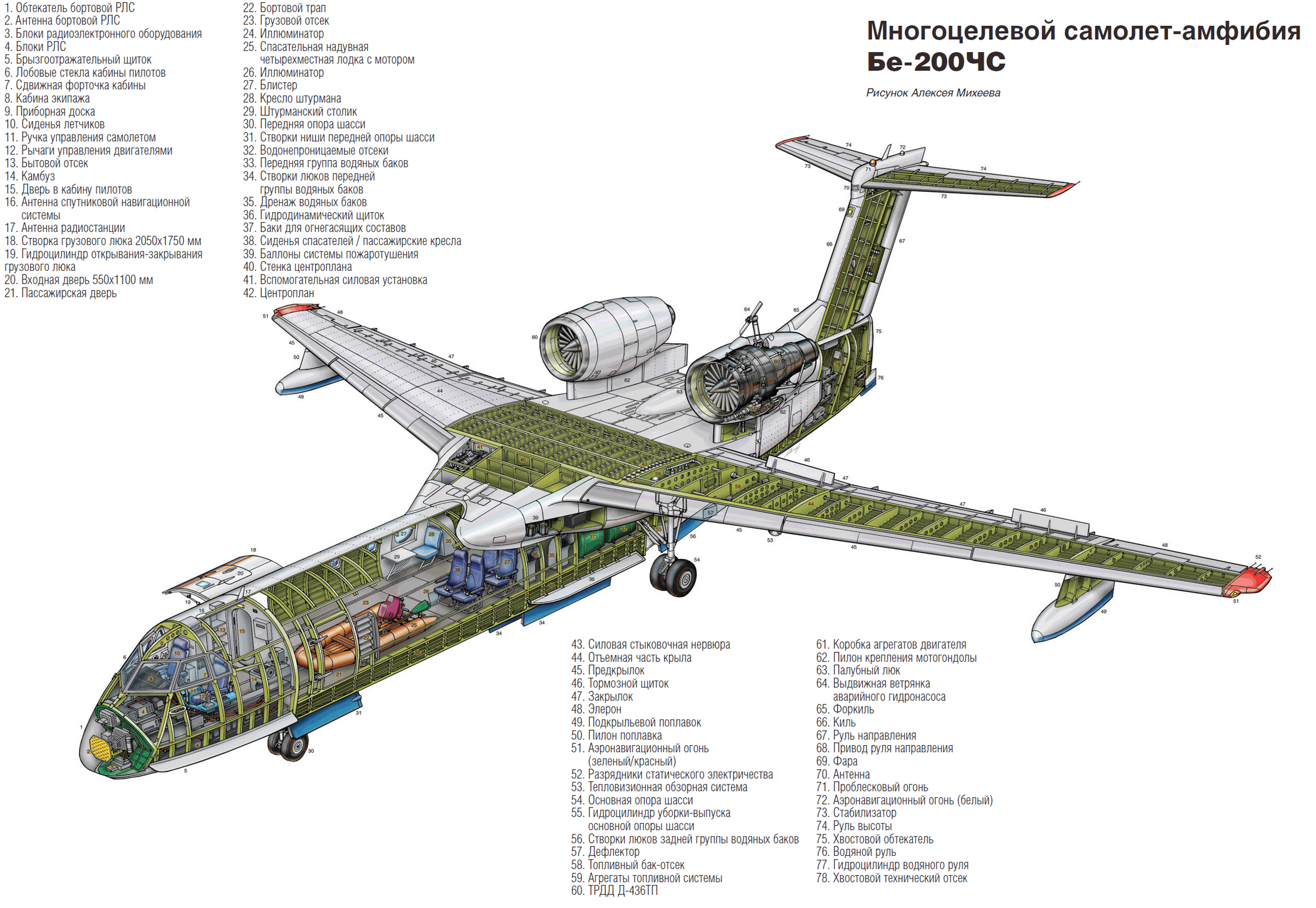

Cutaway Beriev Be-200, el avión anfibio para búsqueda y rescate así como la versión para el combate de incendios forestales, no ha contado con el éxito comercial que se merece al ser una de las propuestas mas avanzadas del tipo, su tamaño es inferior a su predecesor el Beriev A-40 pero mucho mas practico, compartido desdeairwar.ru

Comparativa



[Motocar]

Cutaway Mokoyan Gurevich MiG E-2A (en progreso), el prototipo desarrollado para evaluar las solución de alas en "Flecha" o en "Delta", de la que salio vencedora el prototipo con ala delta que entro en servicio pocos años después como MiG-21F13, trabajo especulativo para recrear aquel diseño que muchos desconocen. Autor Mike Badrocke y modificado por Motocar



[Motocar]

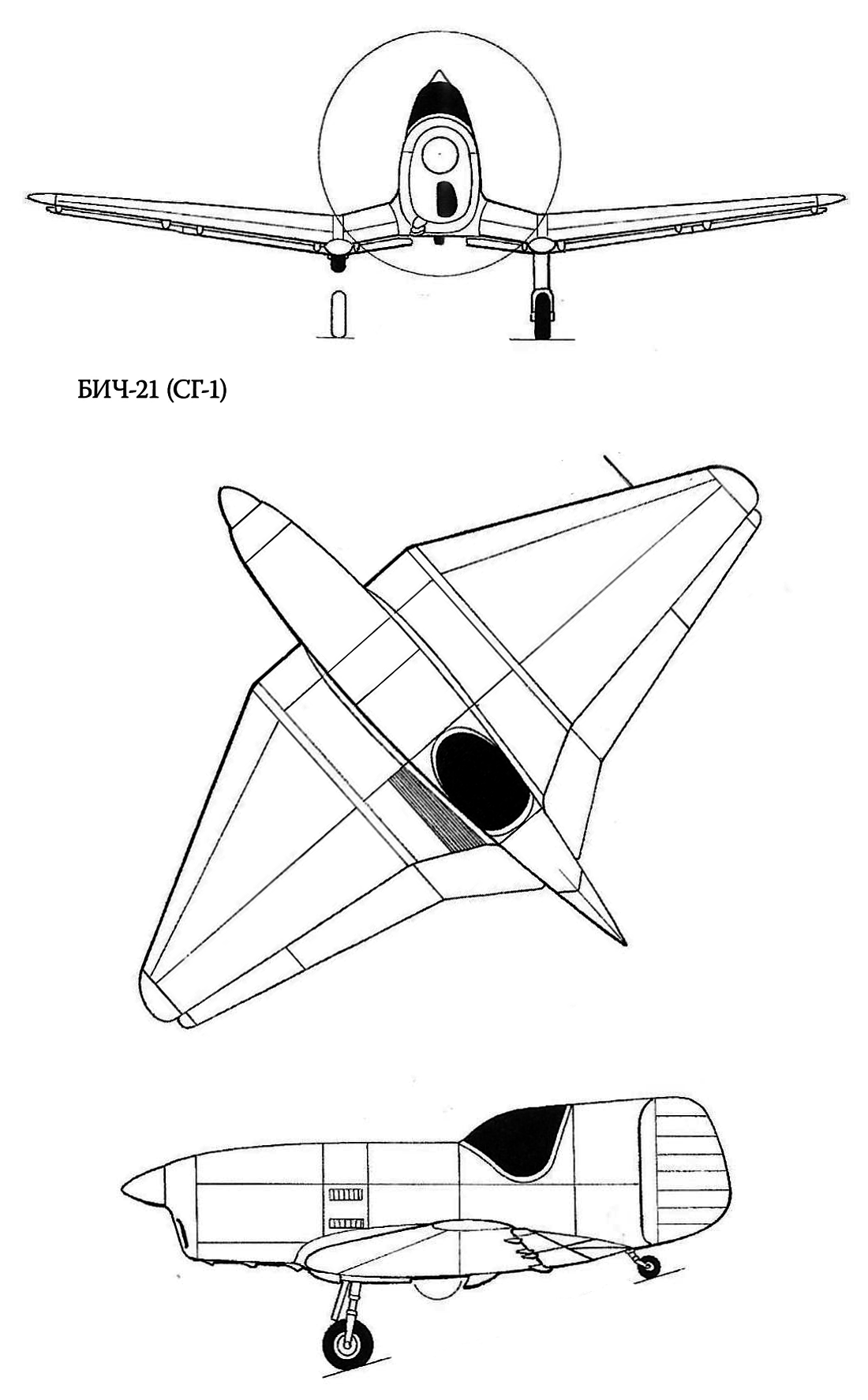

Si ubico el motor MV-6A=Renault 6Q forzado de 240 CV realizare un corte esquemático del Cheranowski BICh-21, imagen compartida desde:

Уголок неба ¦ Черановский БИЧ-21(СГ-1)



[Dagger]



[Motocar]

Repost Cutaway Supermarine Spitfire DB-605, modificado por Motocar, esta imagen no estaba disponible en su post original por tanto lo vuelvo a publicar aquí y allá para el disfrute de los seguidores del tema, autor original Mike Badrocke
