Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Cutaway FMA Ae.MB.1(2) Bombi, en progreso
Repost nota de publicación en el foro:

El Ae.MB.2 "Bombi"

Cantidad construida: 14 aviones. Se construyeron 15 unidades del Bombi desde 1935 (1 versión AeMB 1 / 14 versión AeMB 2) en la Fabrica Militar de Aviones,

www.zona-militar.com



[Motocar]

6.1K views · 146 reactions | Zenith Aircraft unveils matched-hole Zenith CH 650 airplane kit for simplified assembly | Zenith is pleased to unveil a major update to the low-wing Zenith #ch650 kit, now featuring advanced matched-hole technology. This

Zenith is pleased to unveil a major update to the low-wing Zenith #ch650 kit, now featuring advanced matched-hole technology. This cutting-edge...

www.facebook.com



[Motocar]

Cutaway Martin Baker MB-5, el mejor caza ingles no producido en serie, tenia unas prestaciones excelentes pero el fin de la g2da Guerra Mundial y el advenimiento de la era del Jet dieron al traste con este caza. este corte esquemático esta mas difundido en otros post pero es mas oscuro ahora es presentado mas claro y sin retoques digitales, autor Aviagraphica y compartido desde airwar.ru



[Motocar]

Cutaway Curtiss-Bleecker SX-5-1 temprano prototipo de helicóptero, nos muestra lo complejo que era desarrollar una maquina viable y todas los canales de investigación abiertos hasta dar con la configuración mas practica un gran rotor principal con un largo eje para mover otro rotor mas pequeño antipar, pero hay que decir que el mayor aporte vino de Juan De la Cierva quien descubrió que para evitar todos los problemas del rotor haciendo que el mismo fuera articulado debido a la diferencias entre la pala que avanza y la que retrocede, descubrir este fenómeno dio con la viabilidad del "Autogiro" donde las alas (rotores) giran libremente movidas por el avance primero y luego con el helicóptero propiamente al conectar el motor y su transmisión a los rotores. Autor no indicado y compartido desde la web rusa Airwar.ru:

Уголок неба ¦ Curtiss-Bleecker SX-5-1



[Motocar]

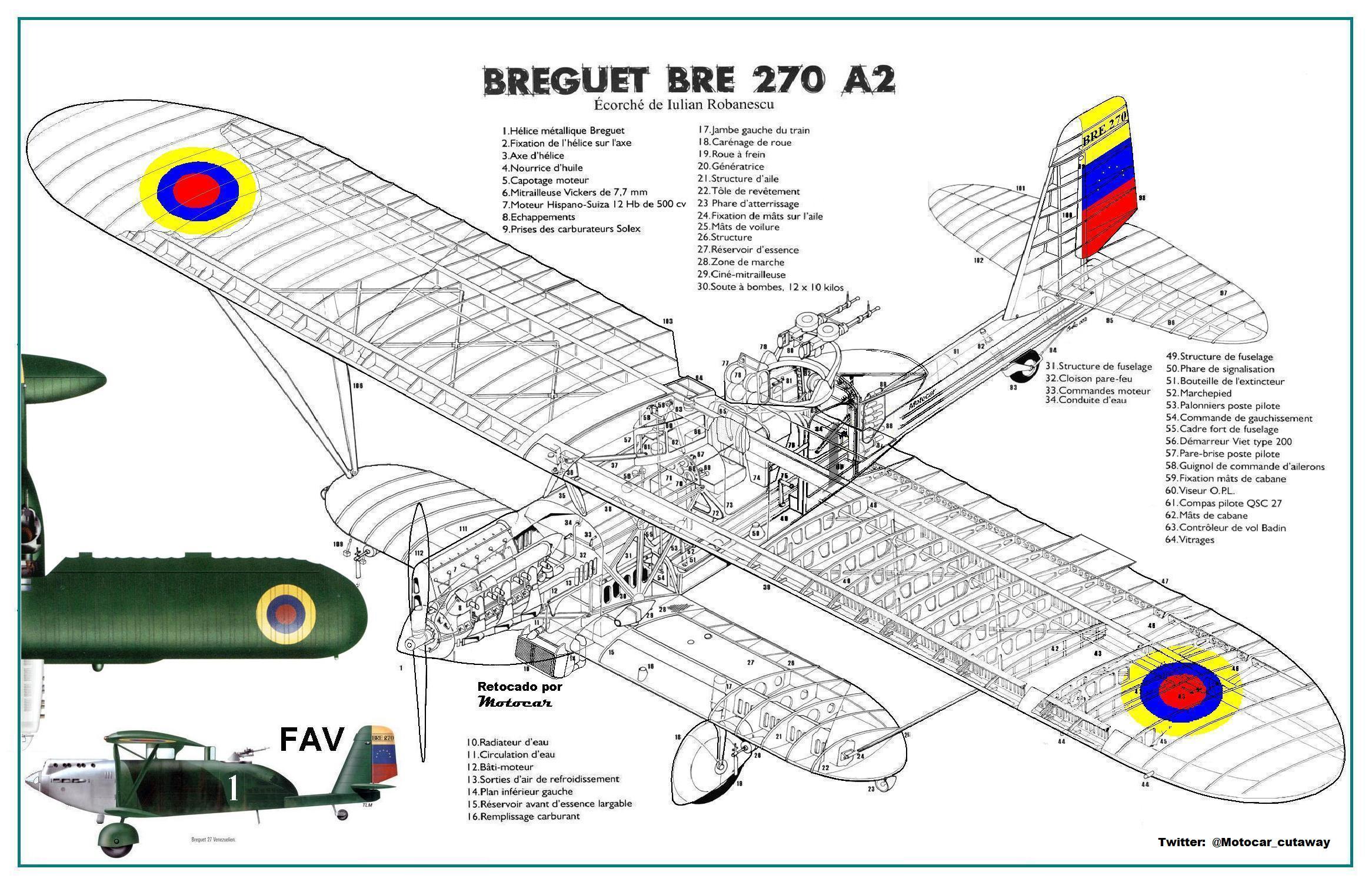

Cutaway Lateral Breguet Br-27/270 mostrándonos su diseño simple pero robusto en "T" de su fuselaje al que se fijaban los potros componentes; Góndola del motor y cabina, planos el inferior firmemente fijado al extremo de la "T" y con montantes se fijaba el plano superior, tenia un curioso, robusto y bastante incomodo parabrisas para el piloto, que servia a su vez como soporte central para elplano superiortras el cual estaba la posición del artillero que defendía al bombardero. compartido desde Airwar.ru:

Уголок неба ¦ Breguet Br.27 (270)



[Motocar]

Cutaway Renard R-35, ambiciosa propuesta de la firma belga para un avión de pasajeros trimotor que incorporaba un inedito avance, el uso de una cabina presurizada que brindaría mayor confort y permitía alcanzar mayores cotas de vuelo, autor Aviagraphiva y compartido desde la web rusa Airwar.ru:

Уголок неба ¦ Renard R-35
