Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Jonny Quest Fighter episodio "Robot Spy" retocado, autor Motocar



[Motocar]

Disculpen sigo sin internet.



[Rupert]

Fokker CIV A-4 Ciudad de Buenos Aires used by Major Pedro Zanni, of the Argentine Air Service, one of his aircraft of the record flight in 1924/ Fokker CIV A-4 Ciudad de Buenos Aires utilizado por el comandante Pedro Zanni, del Servicio Aéreo Argentino, uno de sus aviones del vuelo record en 1924



[Rupert]

A drawing by the Das brothers drawing of an Belgian example used to carry mail/
Un dibujo de los hermanos Das dibujo de un ejemplo belga utilizado para llevar correo.



[Motocar]

Gracias Rupert excele

A drawing by the Das brothers drawing of an Belgian example used to carry mail/
Un dibujo de los hermanos Das dibujo de un ejemplo belga utilizado para llevar correo.

Gracias Rupert excelentes cut`s en especial el "Iconico" Bell 47D

Thanks Rupert for your excelent cut`s in spetial the "Iconic" Bell 47D



[Motocar]

Cutaway North American B-25J Mitchel en versión artillada con 8 ametralladores en el morro que lo hacia un avión de interdicción de temer, aqui presentado con los colores de la Fuerza Aerea Venezolana que lo opero desde elañ1947 hasta 1973/74 cuando fueron desincorporados y cedidos a la Fuerza Aerea Boliviana, autor Aviagraphica y retocado por Motocar.

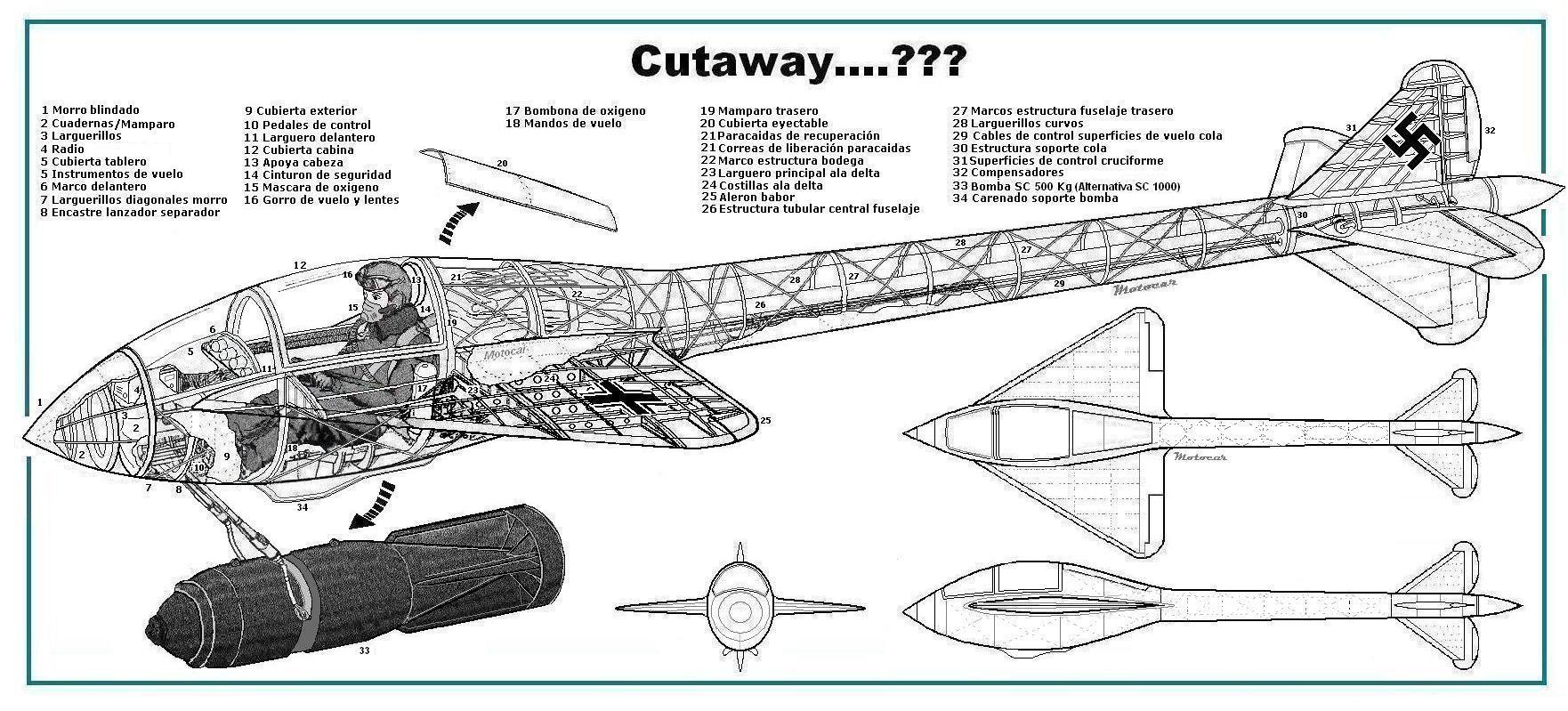

Cutaway Bombardero Planeador Nazi ????, necesito el nombre de este proyecto de bombardero planeador nazi para ampliar la infografia, elaborado a partir de una pequeña y muy borrosa imagen sin identificar, de antemano gracias. Motocar



[Motocar]

Retoque realizado ante una observación del detalle del ala derecha que estaba fuera de escala y generaba una perspectiva distorsionada, autor Motocar



[Motocar]

Sigo sin internet...!



[Motocar]

Ahora identificado el proyecto/concepto de bombardero planeador de Lippisch

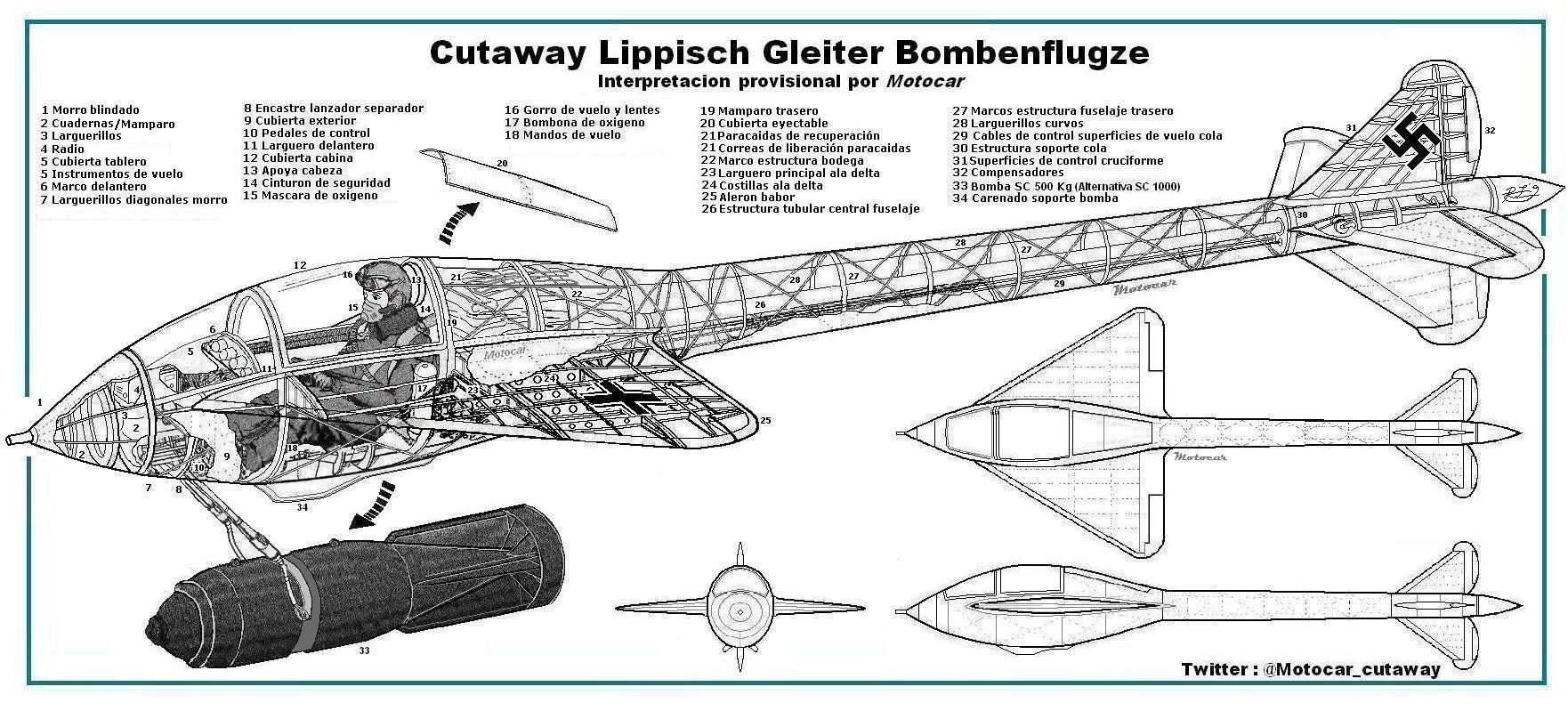

Cutaway Lippsch Gleiter Bombenflugze autor Motocar



[Motocar]

Cutaway Spratt "Controlwing" autor no identificado muy modificado por Motocar.



[Motocar]

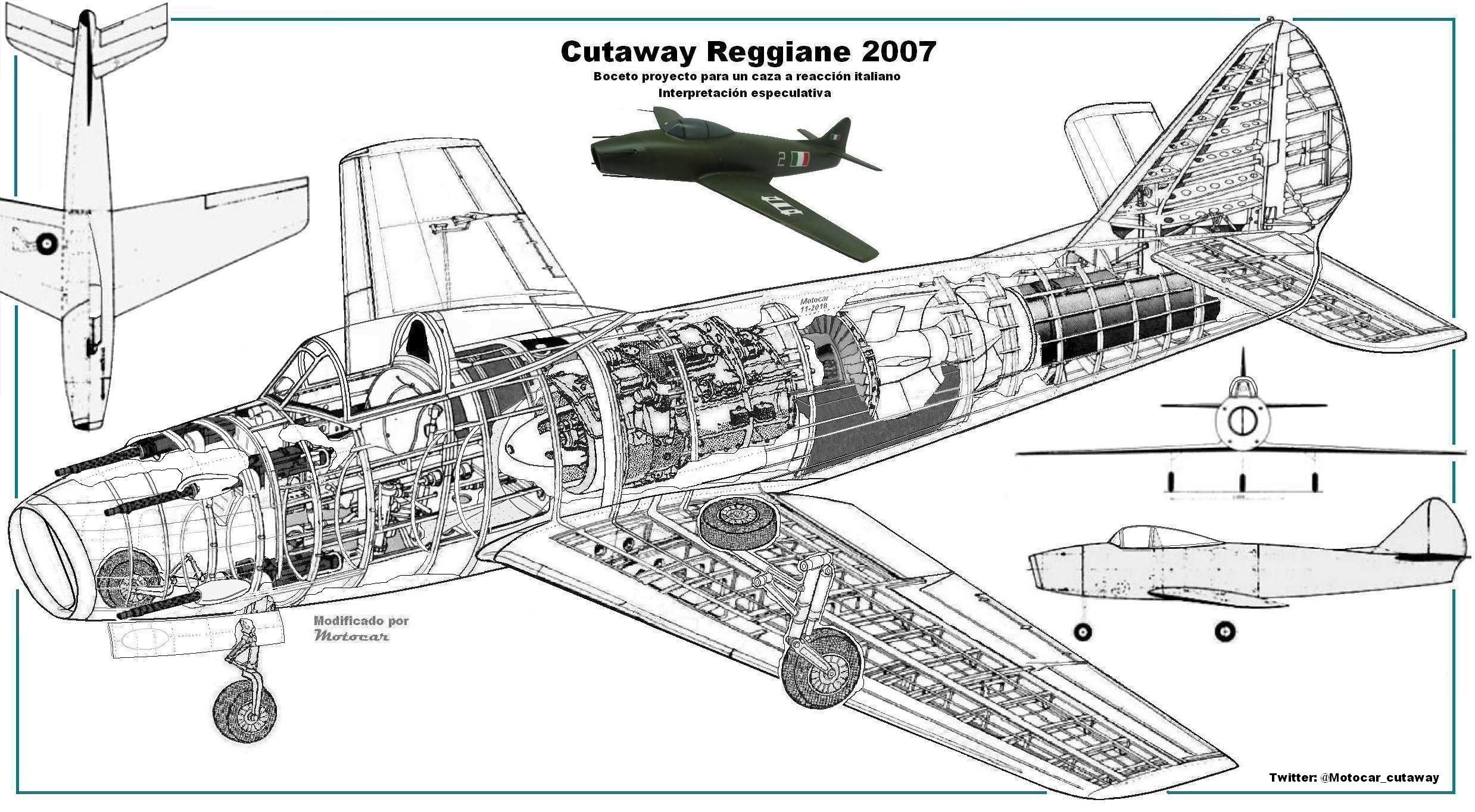

Cutaway Reggiane 2007, concepto del proyecto para un caza a reaccion italiano monomotor de la firma Reggiane, el corte esquematico es una interpretación especulativa del mismo con cubierta de la cabina con refuerzos, autor original no indicado y modificado por Motocar

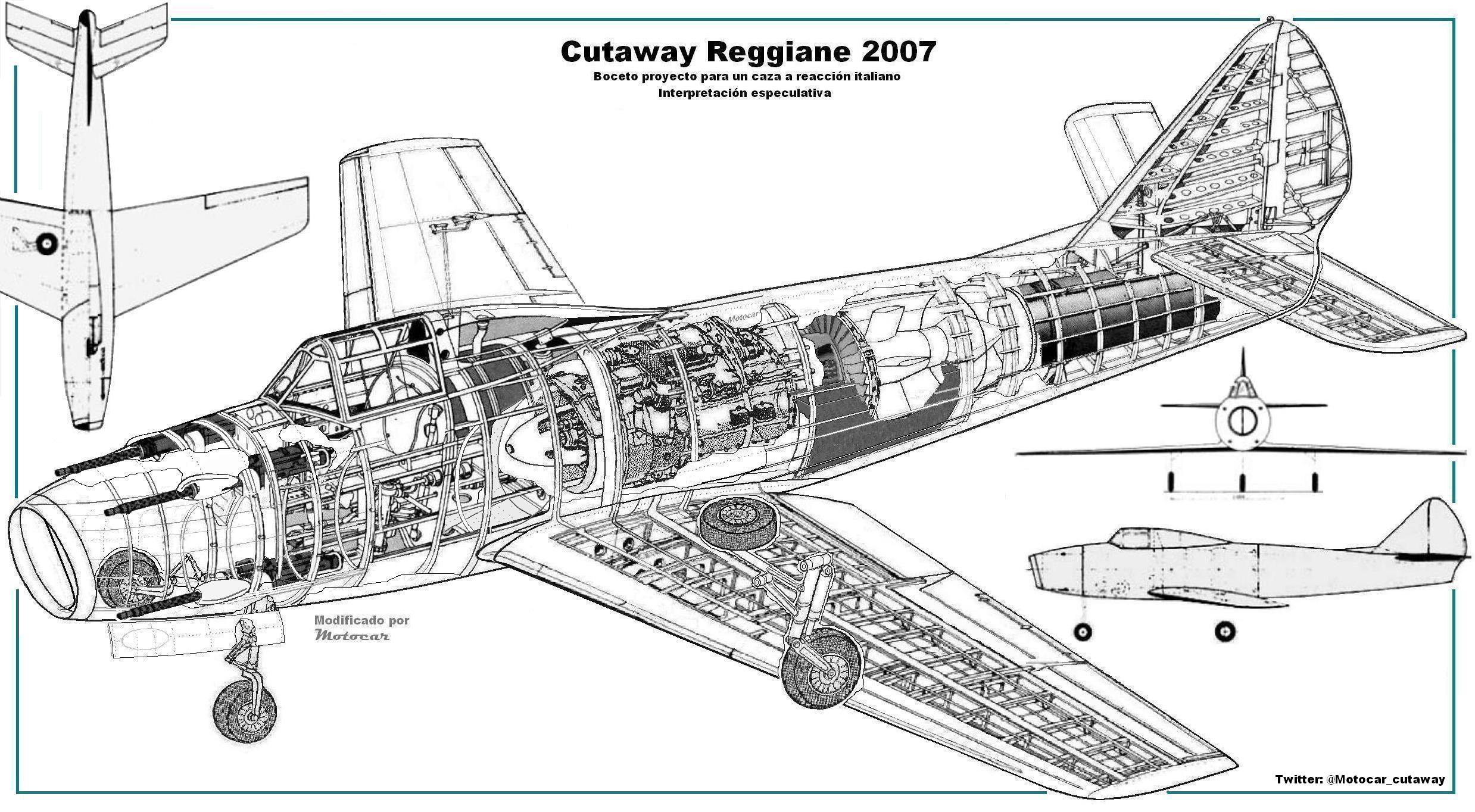

Cutaway Reggiane 20017 con cubierta de la cabina tipo burbuja, modificación por Motocar

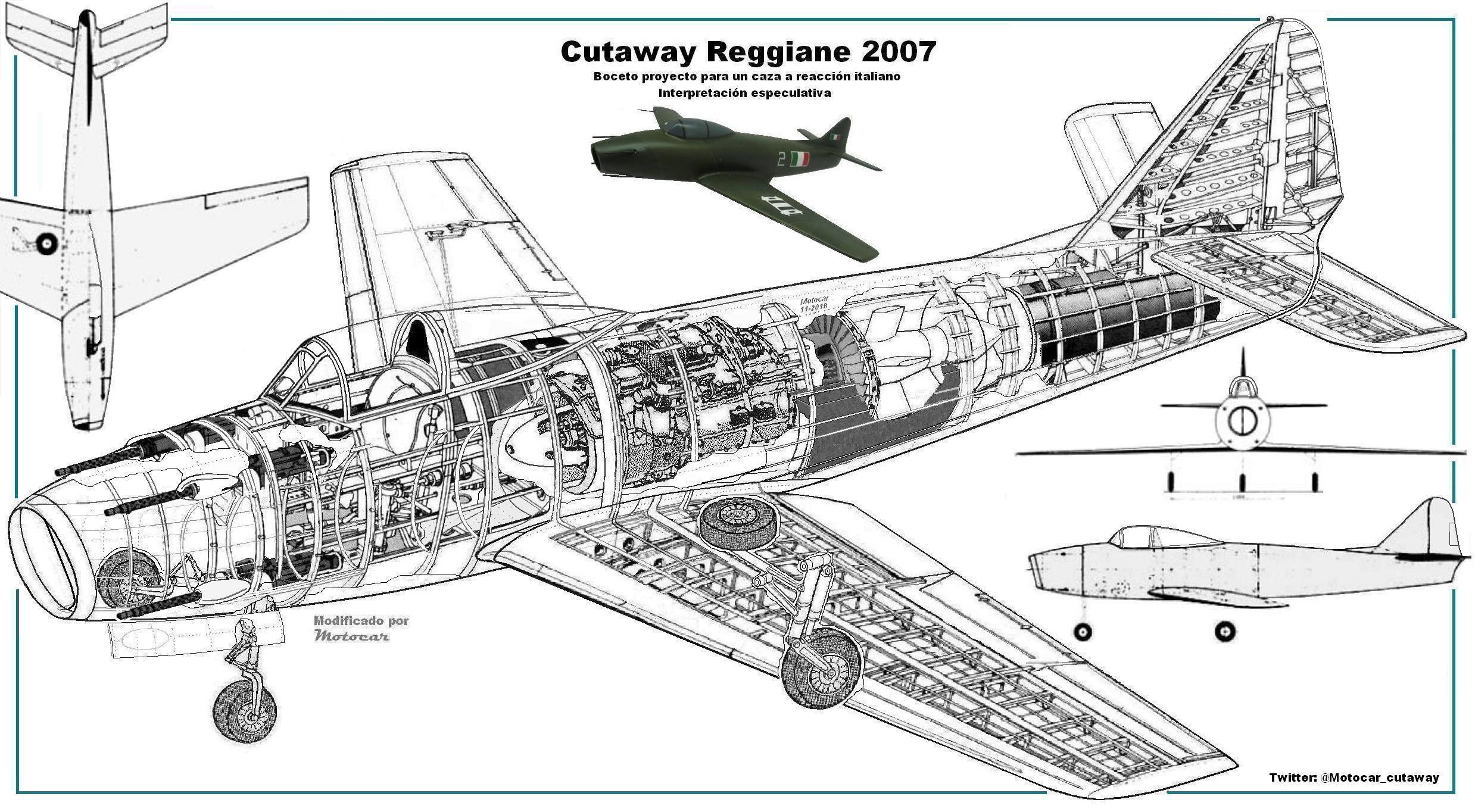

Ahora con la deriva modificada

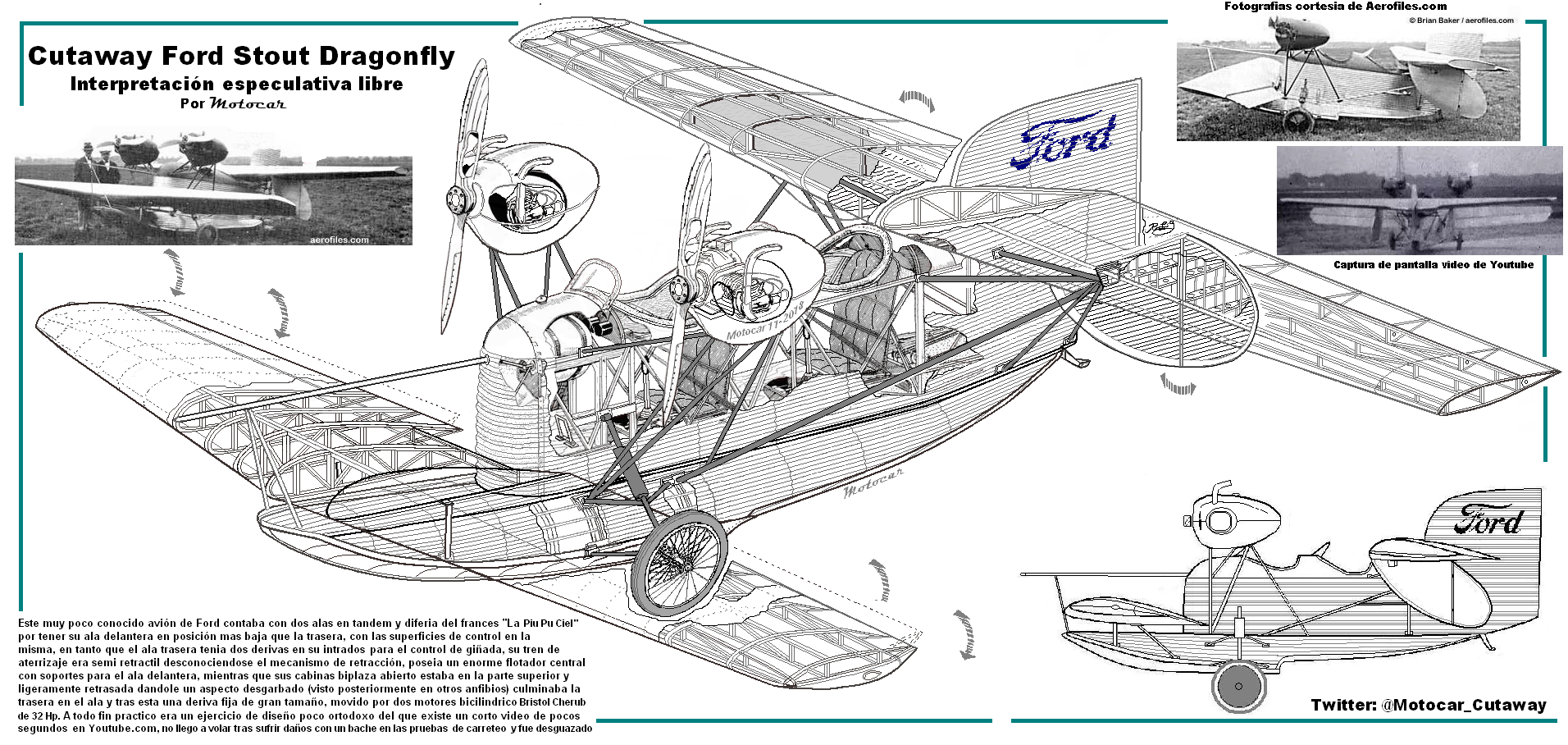

Cutaway Ford Stout "Dragonfly" el casi totalmente desconocido avión anfibio de la firma Ford, el poco ortodoxo diseño con un gran ala "Canard" y tres derivas. Autor Motocar



[Motocar]

Disculpen la ausencia sigo sin conexión a internet...!

P.D. Falta menos para las 2,5 millones de visitas...!!



[Motocar]

A solo 913 visitas de las 2 millones 500 mil visitas...! Gracias atodos quienes se toman unos minutos para seguir o curiosear y disffrutar este modesto tema, como siempre sus aportes y cmentarios son siempre bienvenidos.

Motocar

Cutaway Heli-Plane concept Proyecto de la decada de los sesenta y publicado en la revista Popular Mechanics en la edición de agosto de 1962, nos mostraba lo que en su momento se proponia como la solución para crear un "Helicoptero" de alta velocidad, existio una propuesta para montar este tipo de rotor tipo "Delta" sobre el fuselaje de un caza Lockheed F-104 que no paso mas alla de algunos dibujos e interpretaciones artisticas, autor Douglas Rolfe y retocado por Motocar.



[Motocar]

A pesar de las dificultades, borrado de mis cuentas de nubes de imagenes y caidas de internet hoy alcanzamos las 2 millones 500 mil visitas, 2.500.109 a este momento, solo posible por sus aportes comentarios y criticas, me complace compartir modestos trabajos de retoque, modificaciones y algunos originales creados a lo largo de estos 7 años y meses desde la creación del tema, que para mi satisfacción se ha convertido en referencia de muchas otras paginas y de valiosa ayuda a los jovenes y los no tanto que se preparan en la carrera aeronautica u otra especialidad, un gran abanico de publico sigue y colecciona esas imagenes que muestran las entrañas de esas maquinas voladoras. Queria postear un trabajo novedoso pero multiples ocupaciones no lo permitieron, solo comentare que seguiran viendo mas trabajos como el desconocido Ford Stout "Dragonfly" o la reciente interpretación especulativa de Jet Reggianne 2007. Espero sigan acompañado el esfuerzo de crear la mas completa colección de "Cutaways, Cortes Esquematicos de Aviones" en foro alguno ó paginas web existentes

Motocar



[Motocar]

Cutaway MiG-31, excelente render de la mano de Paralay, lamentablemente en pequeño formato, compartidodesde la web:
http://paralay.world/mig31m.html

Corte lateral MiG-31M, versión que no entro en servicio a pesar de sus excelentes prestaciones, autor Paralay



[Motocar]

Cutaway Ford Stout "Dragonfly" repost retocado para reposicionar las derivas de los planos, ahora mas proximas al fuselaje dato este observado al ver esos cortos 2 segundos del video que comparti al principio en los segundos 11 y 12 del mismo, al revisarla el cutaway decidi retocarlo para darle mayor fidelidad al mismo. Motocar



[Motocar]

Este es el enlace "link" al video en Youtube que comente en mi post anterior, ojala algun amigo pudiera editar esos dos segundos al principio del mismo (segundo 12-13) que dura 12:21 minutos y los compartiera por aqui...! Carezco de esa habilidad de hacer ediciones, solo para mostrar esa curiosa vista posterior de Dragonfly
Gracias Motocar



[Motocar]

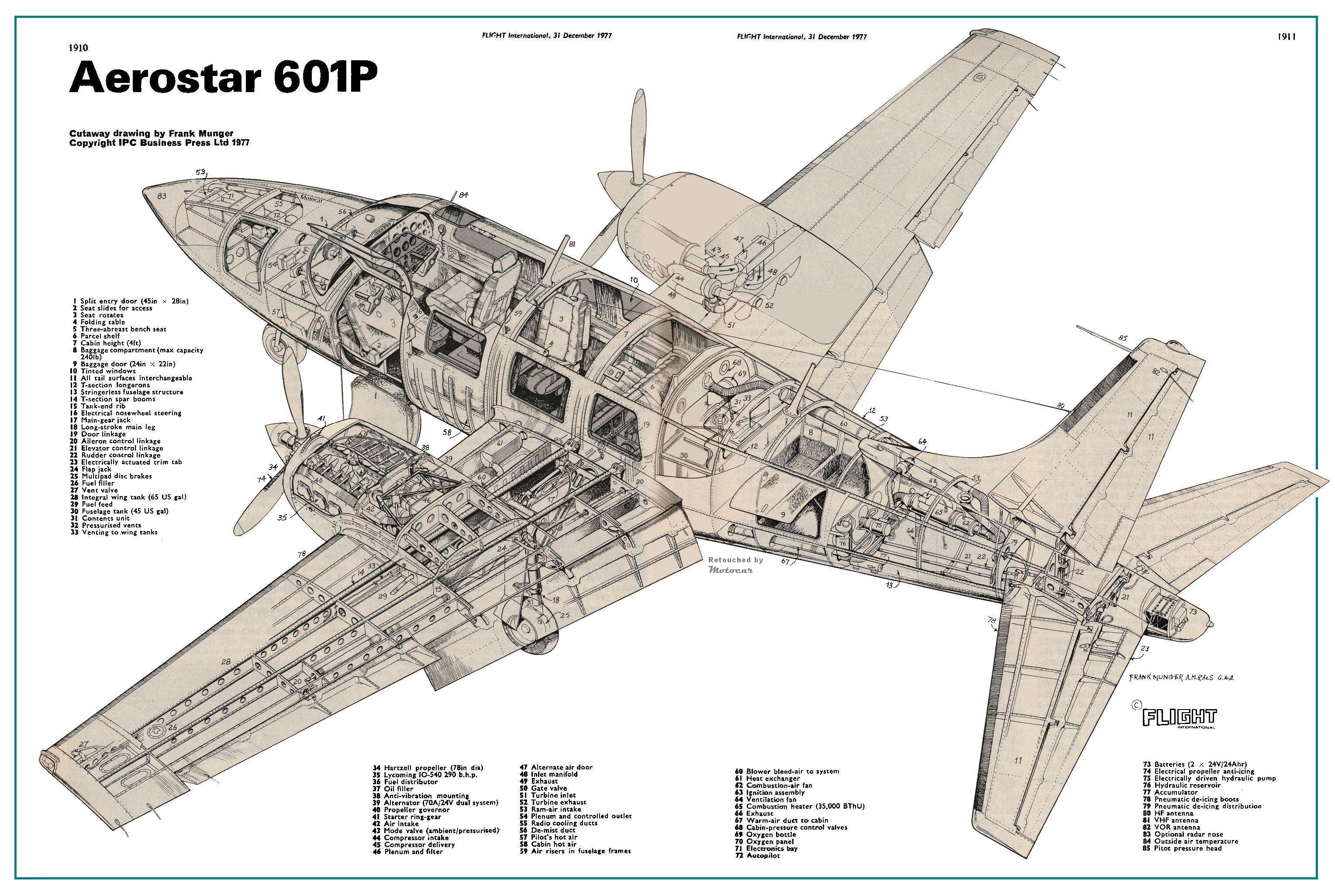

Cutaway Aerostar 601P, posteriormente la firma fue adquirida por Piper y paso a formar parte de su catalogo, avión con excelentes caracteristicas de maniobrabilidad y alcance, visto mas recientemente en una pelicula con Tom Cruise "Barry Seal"sobre un narcotraficante y agente de la CIA en los años ochenta, autor Frank Munger publicado en la revista Flight International en su edición del 31-12-1977, retocado por Motocar



[Motocar]

Cutaway Boeing 2707 SST, fotografia de un original del artista Dick Graham y retocado por Motocar para limpiar los grises de la imagen



[MC72A]

Hola Motorcar
Te envío la foto trasera del Dragonflay del video Youtube que me imagino estas analizando para uno de tus trabajos
Saludos
MC72
