Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Cutaway Proyecto de Bombardero ??? en la temprana posguerra se realizaron estudios para lo que seria una de las propuestas para el bombardero de muy largo alcance, en esas fechas todavía el motor a pistones era la solución mas viable y confiable, en contraste con los modernos reactores que recién se habían estrenado a fines del conflicto mundial, autor ilegible, retocado por Motocar para ampliar la imagen.



[Motocar]

Cutaway Boeing Model 462, compartido désde Facebook

Log into Facebook

Log into Facebook to start sharing and connecting with your friends, family, and people you know.

www.facebook.com

Ahora retocado por Motocar para ampliar y limpiar la imagen compartida anteriormente desde Facebook.



[Motocar]

Cutaway Heinkel He-111H, este poco conocido corte de uno de los mas prolíficos bombarderos de la Alemania Nazi, compartido desde:

Уголок неба ¦ Heinkel He.111H

Otro igual de inédito para efectos comparativos de las técnicas de dibujo

Y aquí les dejo uno delos cortes mas conocidos

Uno menos conocido pero igual de interesante, compartido desde:

where is the fuel tank for bf-109 and spitfire?

Where is the fuel tank for bf-109 and spitfire? I need to know because sometime enemy is taxi-flying and I can hit him everywhere !!! what I prefer... body ? tail ? wings ? what about bombers ???

theairtacticalassaultgroup.com



[Motocar]

Lo más cercano a un corté esquematico dél MiG. I-320, una maqueta cortada del proyecto del biplaza dé caza nocturno soviético, autor MODELSVIT y retocado por Motocar, compartido desde él foro:

MiG I-320

Hi! MiG I-320. (1) MiG I-320 was a all weather interceptor with radar requested in January 1948. (2) MiG OKB built two prototypes R-1 and R-2. (3) Two crew aircraft with twin engine. (4) The wing had the same aerofoil profile and sweep compared with MiG-15. (5) The airntake was divided into...

www.secretprojects.co.uk

https://www.secretprojects.co.uk/attachments/18216827_1911188025816906_948255312402151844_o-jpg.643365/

Nuevamente retocado por Motocar



[Motocar]

Repost Leduc Tobera Termopropulsiva, ahora en formato mayor y corrección de detalles menores, autor Motocar



[Motocar]

Cutaway Plalz Doppeldecker D III, autor no indicado y compartido desde Pinterest



[Motocar]

Cutaway I.A.R.80Jumo 211 el único avión construido como prototipo tras ser modificado para instalar un Motor de 12 cilindros en "V" Jumo 211, buscaba tener mayor potencia que con el motor radial LeRohne 14, solo se construyo ese solitario ejemplar, el avance soviético y el final de la 2da Guerra Mundial finalizo con la iniciativa para dar a la Aviación militar rumana de un caza de mayores prestaciones ante la disponibilidad de motores Jumo 211 que equipaban los bombarderos Heinkel He-111, autor no indicado y modificado por Motocar para recrear este desconocido proyecto rumano.



[Motocar]

Off topic vídeo digital qué reconstruye toda la flota dé portaaviones del Imperio Japones désde antes y durante la 2da Guerra Mundial



[Motocar]

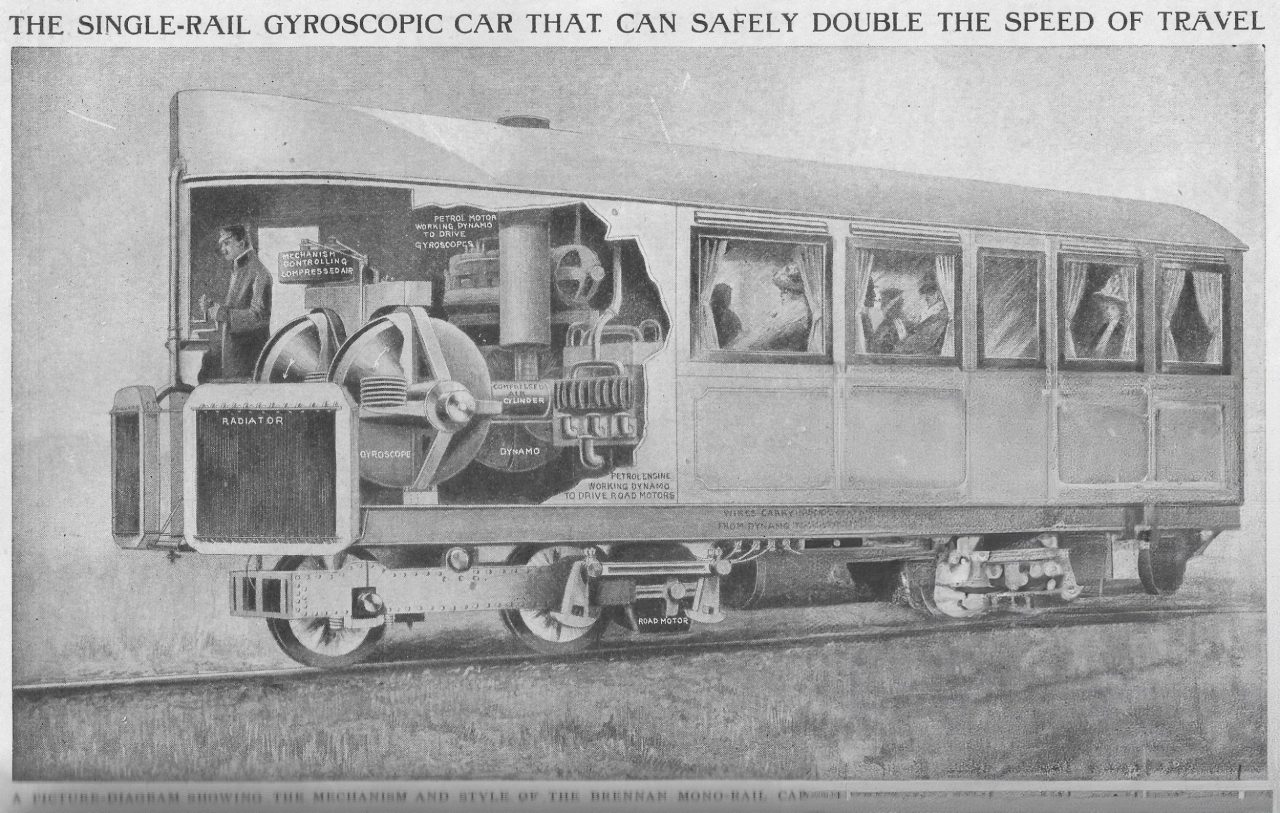

Off topic, tren dé ruedas en tándem auto balanceado por giroscopios, dato interesante desarrollado y probado en 1910 por Louis Brennan bautizado "Giro Monorrail", compartido désde la web:

El tren que desafió las leyes de la física hace más de 100 años se mantenía en equilibrio sobre una hilera de ruedas incluso parado

Se llama Brennan Gyro Monorraíl y es un tren de principios del siglo XX que aparentaba desafiar las leyes de la física. Se mantenía perfectament

www.diariomotor.com



[Motocar]

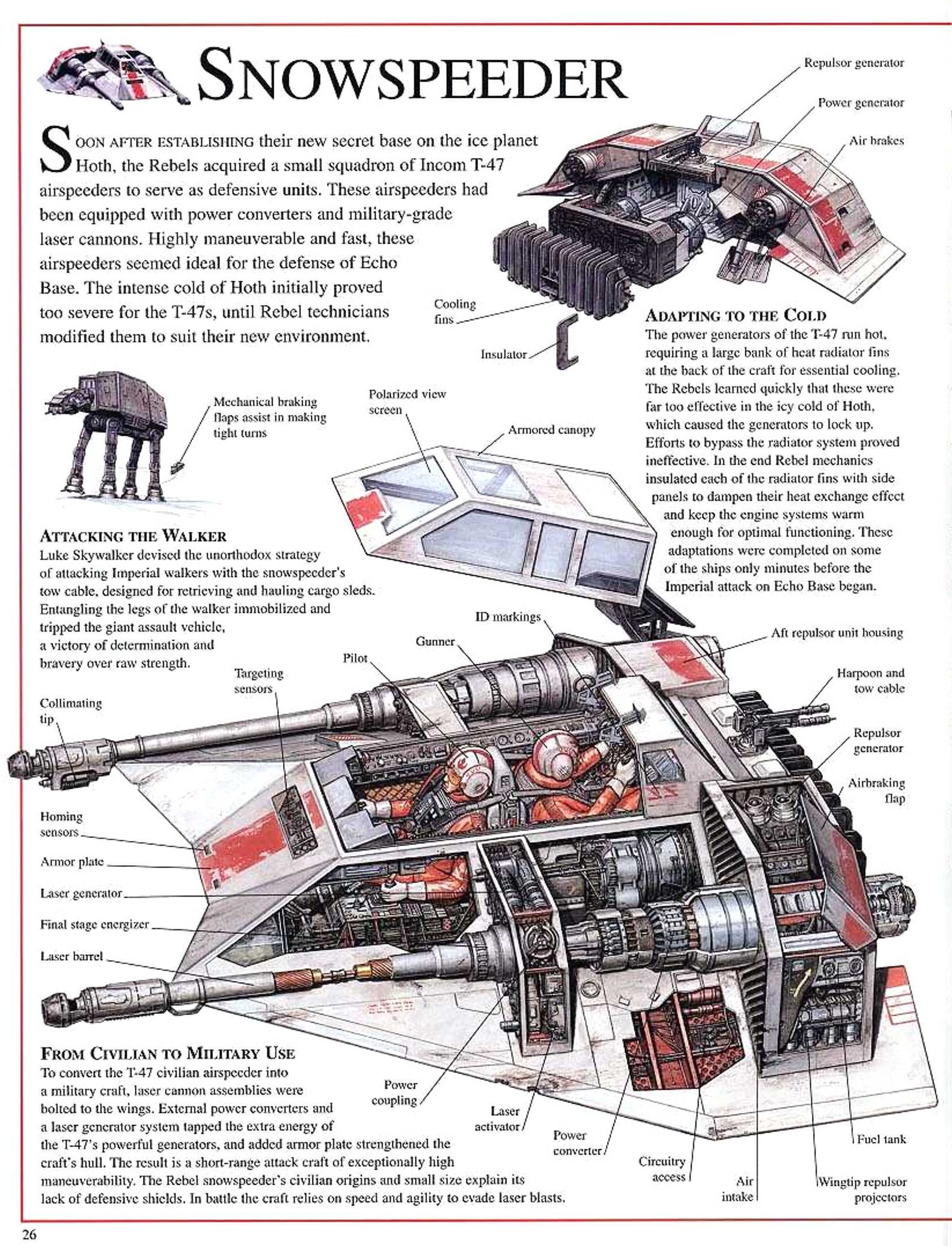

Cutaway Snowspeeder de la serie de peliculas Star War, créditos a sus autores aquí no indicados.



[Motocar]

Cutaway Estructural Cessna 172/182 original de la revista Flight autor no indicado en la fuente y retocado por Motocar, compartido desde:
https://fighters.forumactif.com/t64649-1-20-scale-.....by-nichimo



[Motocar]

Cutaway Mikoyan Gurevich MiG I-70, proyecto de caza pesado para responder al requerimiento de un interceptor pesado, equipado con un gran radar a la usanza de la firmas soviéticas con antenas separadas una en centro del radome cónico y la otra compuesta de tres antenas elípticas que giraban, pensados desde un principio para llevar pesados misiles aire-aire para enfrentar la amenaza de los bombarderos del Comando Estratégico del Aire y de loas fuerzas "V" Británicas de disuaciòn nuclear, autor no indicado y retocado por Motocar



[Motocar]

Repost Cutaway VEB Baade 152, en su versión de serie, autor no indicado y compartido desde la web:

Уголок неба ¦ VVB VEB 152 (Baade 152)



[Motocar]

Cutaway Focke Wolf Ta-152H-1, este corte en particular a sido publicado muchas veces pero hasta ahora ubico uno que esta completo y sin el defecto en el área central tras el proceso de escaneo



[Motocar]

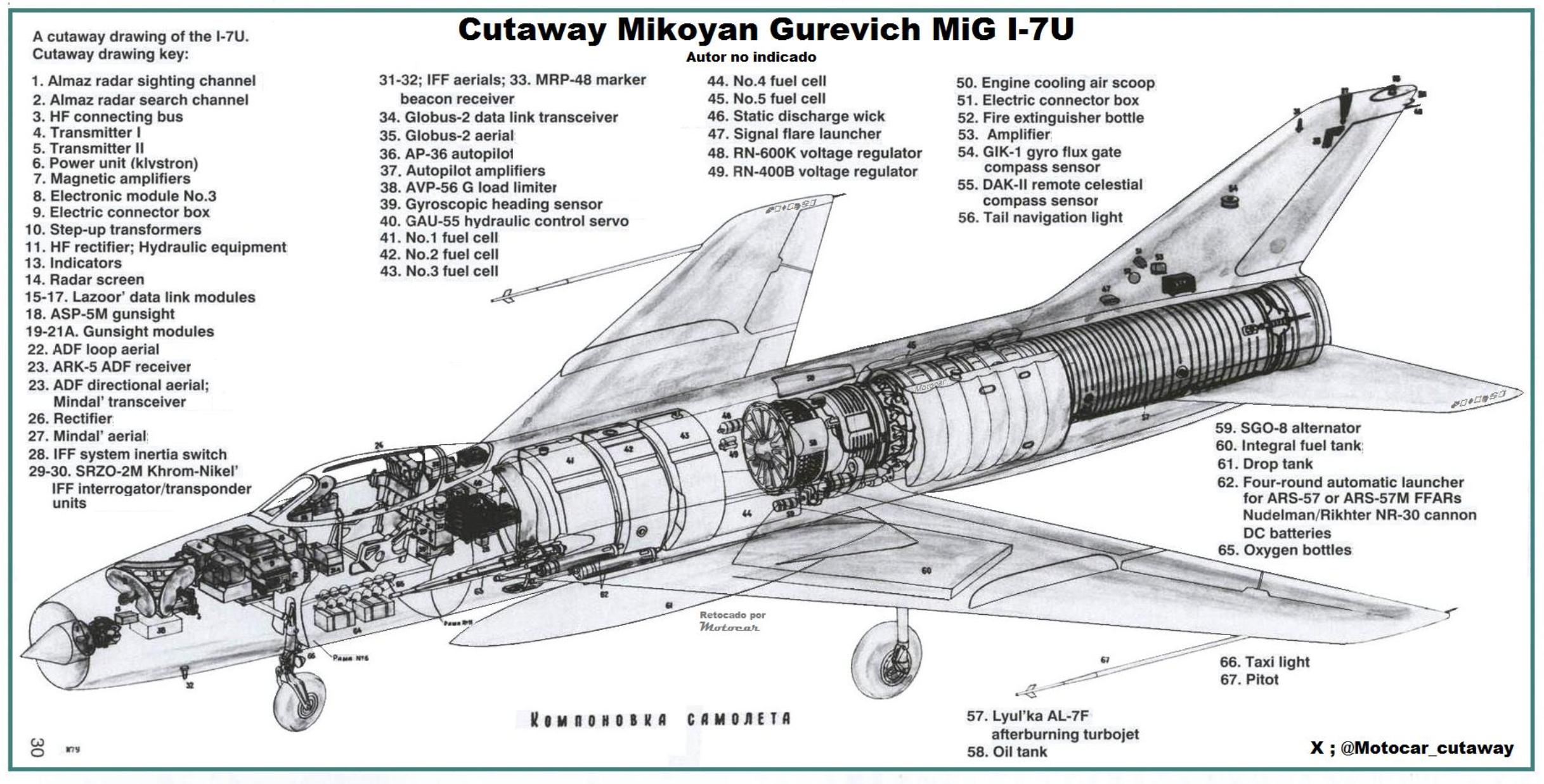

Otro enlace al Cutaway MiG I-7U



[Motocar]

Cutaway MiG-23MJL, Detalle interesante mostrado es el cañon bitubo completamente separado y con la tolva de municiones anexada al mismo, una presentacion muy distinta a la antes publicada del MiG-23, una pena que sea en resolucion media que hace imposible ver y "Leer" la infografia, autor Igor Milkelevich y compartido desde la web:

АвиаМИР инфо » ТЕХНИКА » Микоян-Гуревич МиГ-23

Об опыте экслуатации последних модификаций фронтового истребителя третьего поколения МиГ-23 - в этом материале.

aviamirinfo.ru



[Motocar]

Cutaway Boeing 80A1, biplano y trimotor, con tres derivas de pasajeros autor Aviagraphica

P.D. les debo el comentario, as adelante cuando retoque y limpie la imagen



[Motocar]

Cutaway Fiat G-91Y en la segunda versión la bimotora (inicialmente movido por un solo motor Orpheus) propulsado por dos GE J85 con postcombustión, segundo modelo del caza de ataque ganador del concurso para dotar a la OTAN de un avión que sirviera a estas funciones, superando en el camino a Breguet Taon, el Folland Gnat y el Dassault Etendart IV, aqi mosttrado en un breve trabajo de disposicion general y compartido desd el portal:

Файл:G.91 YS Компоновка(Медиа).jpg — War Thunder Wiki

wiki.warthunder.ru



[Motocar]

Repost Cutaway Short SA.4 Sperrin Bomber, ahora en un formato mayor del modelo de bombardero de emergencia en caso que alguno de los tres proyectos seleccionados para la "Fuerza V" de disuasivos nucleares británicos fallara, publicado en la revista Flight de la mano del artista Frank Munger y compartido desde la web:

Шнур м 200 - 89 фото

Шнур м 200. Фал плетеный ПП+ПЭ 6 мм (200 м). Фал плетеный ПП+ПЭ 16-прядный, катушка,6 мм (100 м). Фал плетеный капрон. 24-Прядный с сердечником 12мм/2200кгс/. Шнур плетеный п/п 8мм (60м). Нить крученая (катушка) 200м бел. Нить крученая ПП д1,3мм 200м. Нить крученая 1,3мм двухпрядная...

carposting.ru

Para complementar



[Motocar]

Cutaway Sud Caravelle, compartido desde:

De Havilland Dh 106 Comet 909

Aug 23, 2019 - The world's first jet airliner. It first flew on July 27, 1949. See more ideas about de havilland, de havilland comet, comet.

mungfali.com
