Cutaways, Cortes Esquemáticos de Aviones

Motocar

Motocar

Colaborador
Cutaway Nakajima C6N1 Saiun, el torpedero y bombardero japones que exhibía unas prestaciones soberbias, eran tales que se decidió usarlo como caza nocturno por su velocidad y capacidad de llevar cañones oblicuos para atacar desde abajo a los B-29 que hacían estragos en las ciudades japonesas, autor Watanabe Rikyu compartido desde una publicación japonesa



P.D. Si algún amigo del tema sabe japones mucho agradeceré si me colabora con la traducción de la infografia.

Última edición:
Motocar

Motocar

Colaborador
Cutaway (diagrama) China informa qué desarrollo un nuevo motor hipersonico, Así es el plano del motor hipersónico que combina la detonación giratoria y oblicua.Beijing Power Machinery Institute, compartido désde la página web:
www.20minutos.es

Este motor chino asegura que puede acelerar un avión aeroespacial hasta el Mach 16, unos 20.000 km/h

Los investigadores que han diseñado el propulsor hipersónico aún no han puesto en práctica su idea y hay detalles que quedan por pulir, pero sería una propuesta revolucionaria para los vuelos intercontinentales.
www.20minutos.es www.20minutos.es

Motocar

Motocar

Colaborador
Off topic, cutaway DPRK-Zulfikar- TAEDONG-B, lancha torpedera semi-sumergible dé Irán pero diseñado originalmente por Corea del Norte, una dé ésas cosas qué une dos navíos en uno, la discreción de un sumergible con la velocidad dé una lancha torpedera, una especulación dél autor sobre ésa clase de buques, Irán ha presentado en los últimos años varías lanchas misilisticas y pequeños submarinos costeros qué en los escenarios dé conflictos dé hoy hacen dé ellas una especie dé "guerrilla" naval, aunque la tendencia es hacia drones para ataques rápidos contra grandes unidades navales (especialmente sí se encuentran en puertos o muelles desprotegidos), por Hi Sutton desdé su página web


Última edición:
Motocar

Motocar

Colaborador
Motocar dijo:
Cutaway (diagrama) China informa qué desarrollo un nuevo motor hipersonico, Así es el plano del motor hipersónico que combina la detonación giratoria y oblicua.Beijing Power Machinery Institute, compartido désde la página web:
www.20minutos.es

Este motor chino asegura que puede acelerar un avión aeroespacial hasta el Mach 16, unos 20.000 km/h

Los investigadores que han diseñado el propulsor hipersónico aún no han puesto en práctica su idea y hay detalles que quedan por pulir, pero sería una propuesta revolucionaria para los vuelos intercontinentales.
www.20minutos.es www.20minutos.es
Click to expand...

Sí algún amigo del tema conoce el mandarín y tuviera a bien traducir ésos caracteres chinos mucho lo agradecería...!

Motocar

Motocar

Colaborador
starwars.fandom.com

Star Wars: Complete Cross-Sections

Star Wars: Complete Cross-Sections is a 2007 reference book written by David West Reynolds and Curtis Saxton, with illustrations by Hans Jenssen and Richard Chasemore. Covering the entire Star Wars film saga, it is the fifth installment in the Star Wars Incredible Cross-Sections series. It is a...
starwars.fandom.com starwars.fandom.com

Cargando…

static.wikia.nocookie.net

Motocar

Motocar

Colaborador
Off topic Cutaway Ford Seep, en una presentación diferente a l mas comúnmente publicada en muchas publicaciones así como en la web, compartido desde el blog:
szextant.blogspot.com

167.) ЛуАЗ-967 - LuAZ-967M "Water-Zaporozsec" Ukraine Lutskiy Soviet amphybian jeep - MedEVAC transport KSG - ГАЗ-46, Ford-GP, VolksWagen 'Schwimmwagen' - Kétéltűek

LUAZ-967, ЛуАЗ-967, Ford-GPA, ГАЗ-46, GAZ-46, VW-Schwimmwagen, amphybian jeep, kétéltű terepjáró, Dzsipp, Jeep, Lockheed-Martin, Trabant, Skoda, Zaporozsec, Luganszk, Bugatti, Pin-Up Girls,
szextant.blogspot.com szextant.blogspot.com


Motocar

Motocar

Colaborador
Cutaway Messerschmitt Bf-110 G, en su versión de caza nocturno, mostrando sus antenas de "Bigotes" tanto en el morro como sus alas, no siendo estas muy aerodinámicas y restaban en algo las prestaciones de velocidad máxima, autor Wrobel 1994 y compartido desde Pinterest



Cutaway Messerschmitt Bf-110C5 ahora en su versión de caza mostrado aquí en la técnica mas clásica, autor J.H. Clark y compartido desde la web:
mavink.com

Phil Battaglia Rockland Bakery

Phil Battaglia Rockland Bakery Images
mavink.com mavink.com


Motocar

Motocar

Colaborador

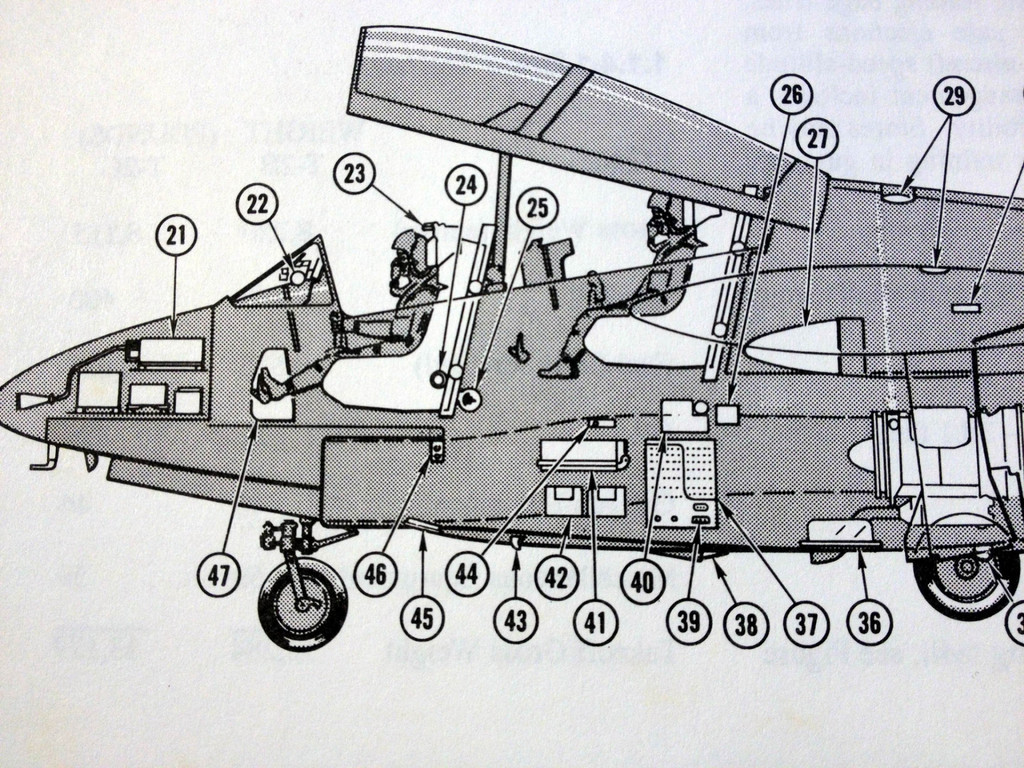

Cutaway Lateral Rockwell T-2C/D avion de entrenamiento de la US Navy y dos Fuerzas Aereas mas La F.A, Griega y la F.A. Venezolana, es de notar que se observa el decalaje entre ambos tripulantes que favorece la visibilidad del instructor mas en las delicadas tareas de entrenamiento de apontaje en portaaviones

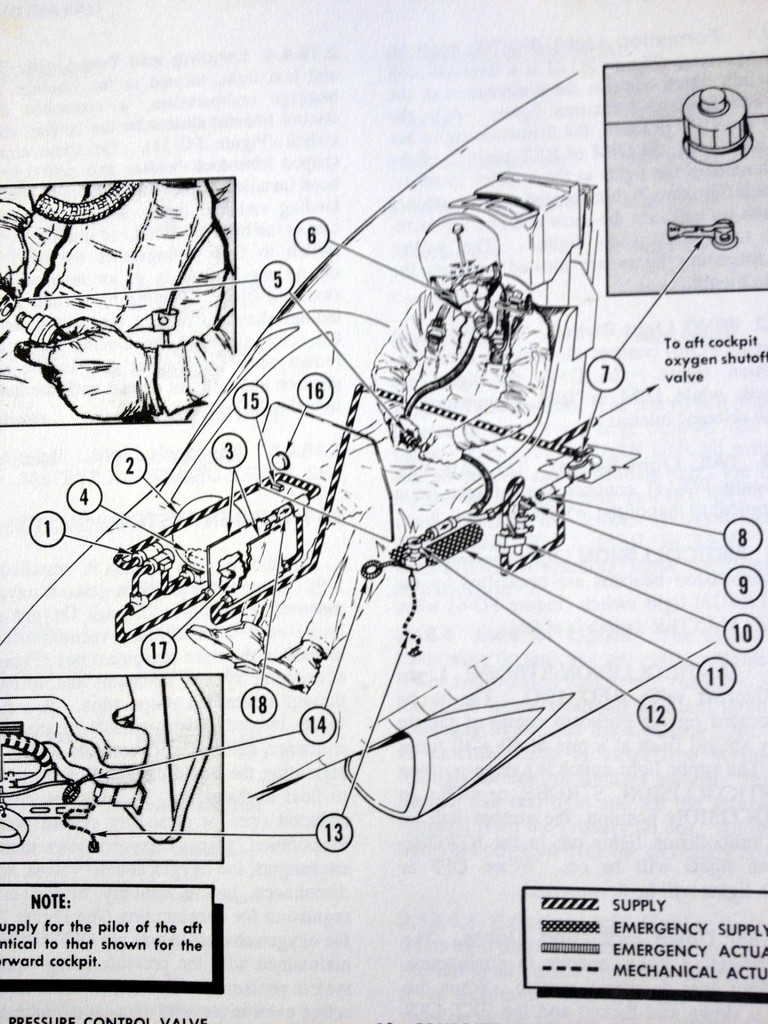

Sistema de tanque, reguladores, válvulas y controles del suministro de oxigeno del entrenador naval Rockwell T-2C



P.D. Avión que tuve el placer de conocer allá en 1980 y hasta ocupar su cabina gracias a un gran amigo Oficial y piloto FAV ya fallecido

Última edición:
