Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Repost Cutaway Avro Ashton, publicado en la revista Flight ahora en mejor resolución



[Motocar]

Cutaway Cessna 337G Super Skymaster, el bimotor en tandem y doble cola de la firma Cessna, autor no indicado y compartido desde:

samolotypolskie.pl - Cessna 336 "Skymaster" / 337 "Super Skymaster"



[Motocar]

Off topic, vídeo dél Avenger II, un paseo alrededor dé su maqueta o Mockup en inglés, sé podrán observar detalles dé cerca, no es un corté esquematico pero tener acceso dé éste tipo es imposible pará las enormes mayorías.



[Motocar]

Cutaway comparativo Yak-1/Yak-9, trabajo dé retoque en progreso Motocar



[Motocar]

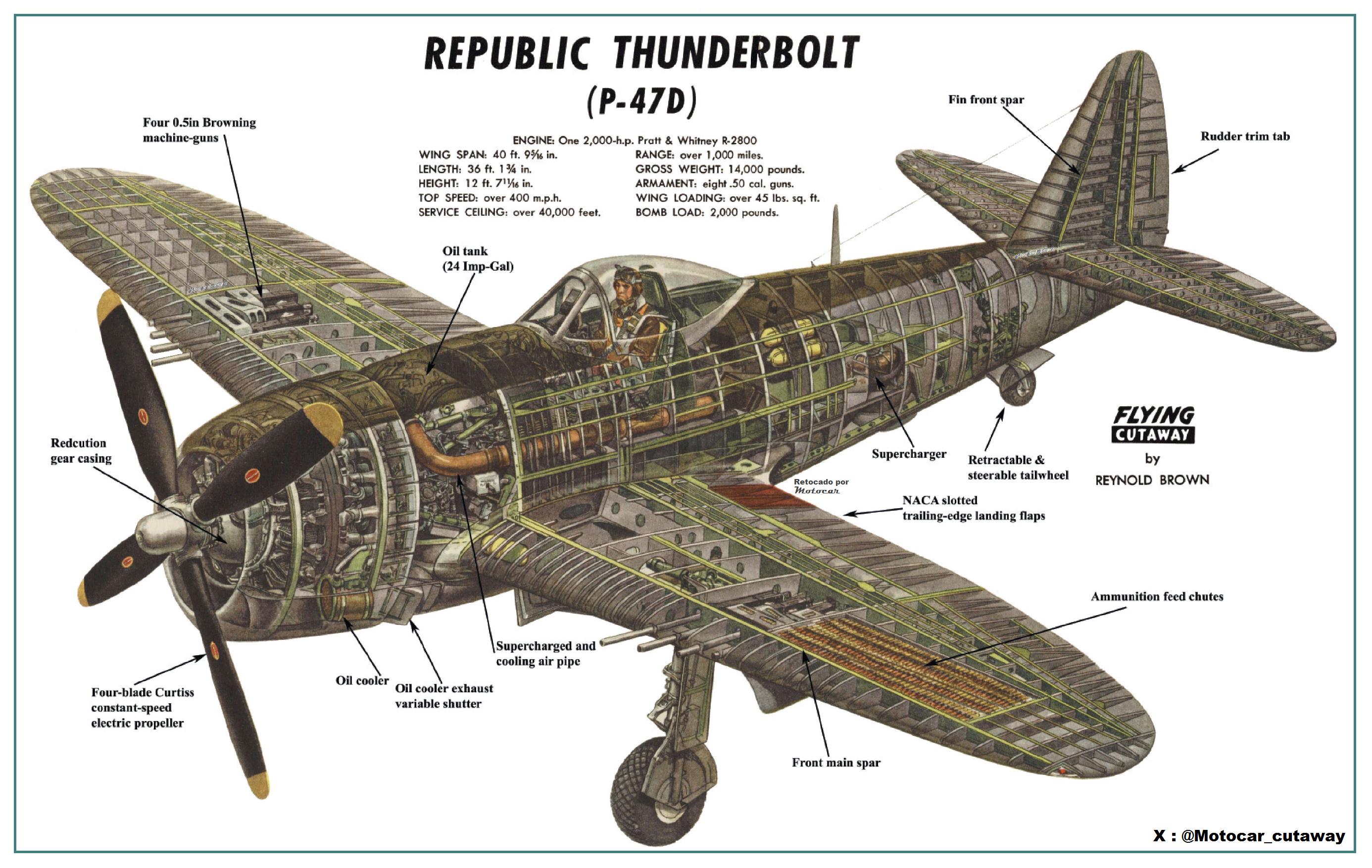

Cutaway Republic P-47D Thunderbold. En presentacion de gran formato a colores, publicado en Flying cutaway y retocado por Motocar para unir las mitades.



[Motocar]

Cutaway Messerschmitt Me-262 a colores y en gran formato del artista japones Shigeru Nohara y retocado por Motocar

Cutaway Lateral Messerschmit Me-262 autor S. Nahara y retocado por Motocar



[Motocar]

Off topic, Video prototipo soviético dé alas batientes

Facebook

www.facebook.com



[Motocar]

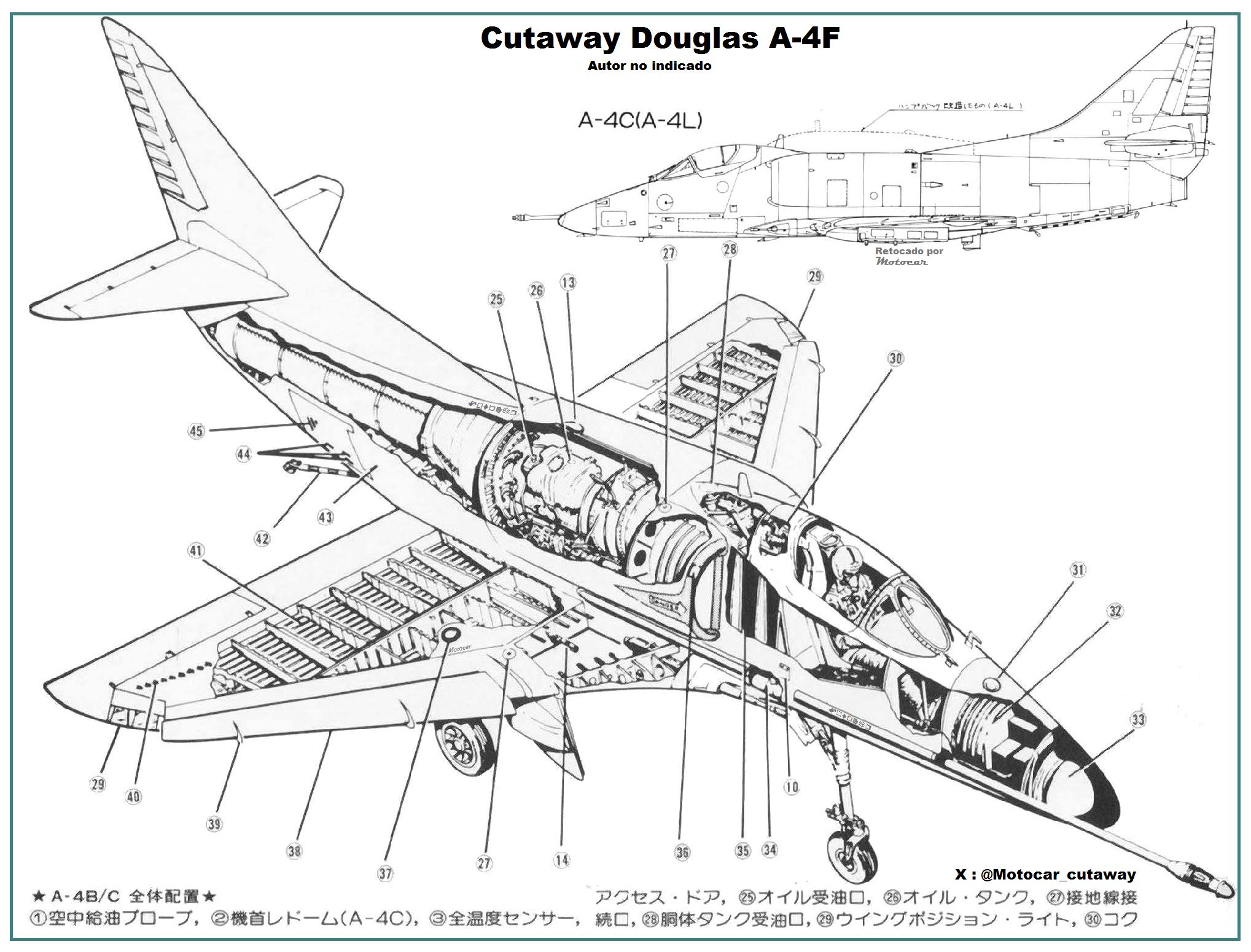

Repost Cutaway Douglas A-4F sin joroba compartido desde un libro japones Famous Airplanes of the World 03 McDonnell Douglas A-4 Skyhawk
dibujo de autor no indicado en el dibujo y retocado por Motocar



[Motocar]

Cutaway Boeing X-51A WaveRider, avion de investigacion para estudiar misiles "Scramjet", autor no indicado y compartido desde:
http://www.airwar.ru/enc/xplane/x51.html



[Motocar]

Repost Cutaway Boeing XF8B-1, en esta ocasion compartido dede la web rusa:

Air Enthusiast 1994-09



[Motocar]

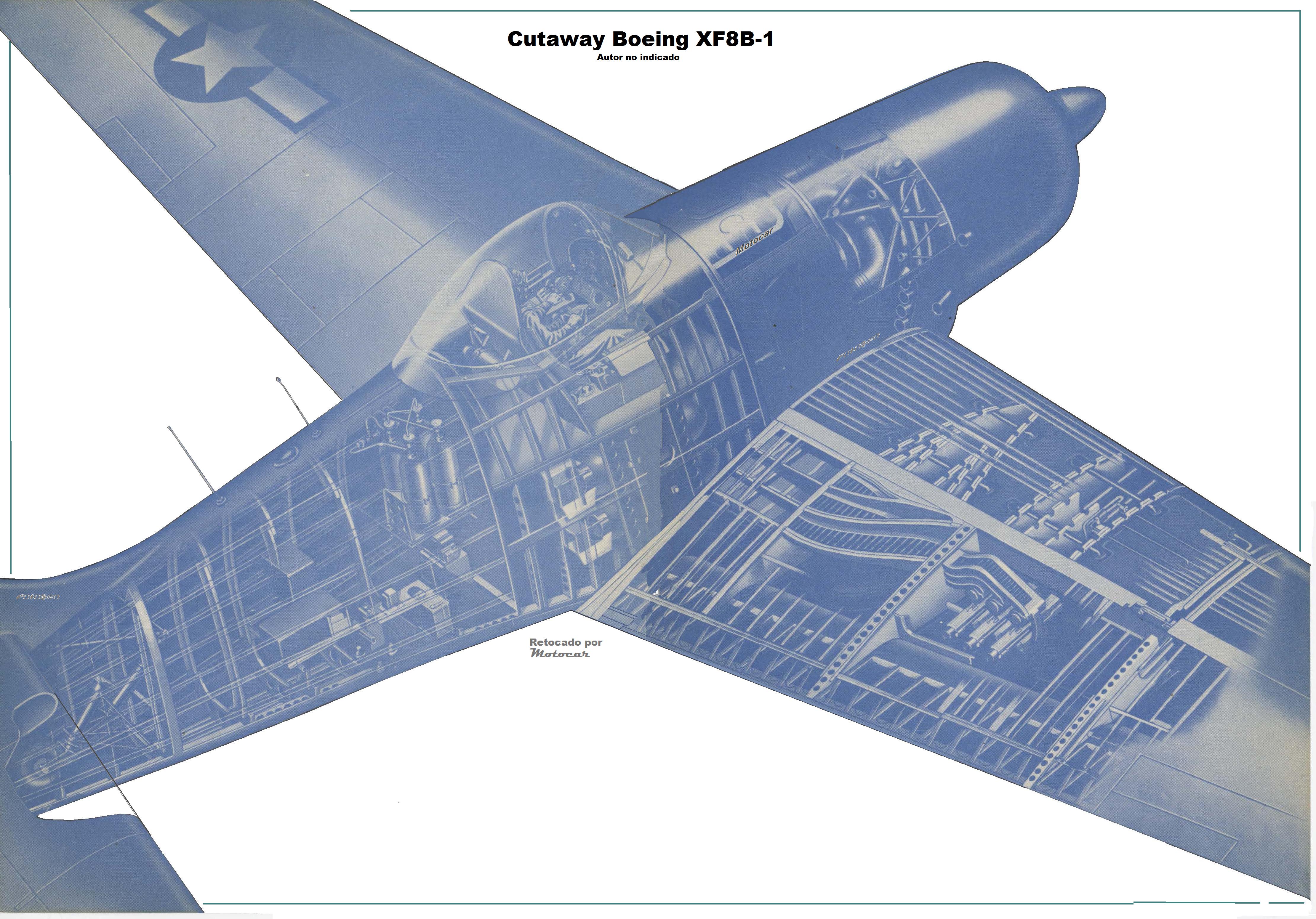

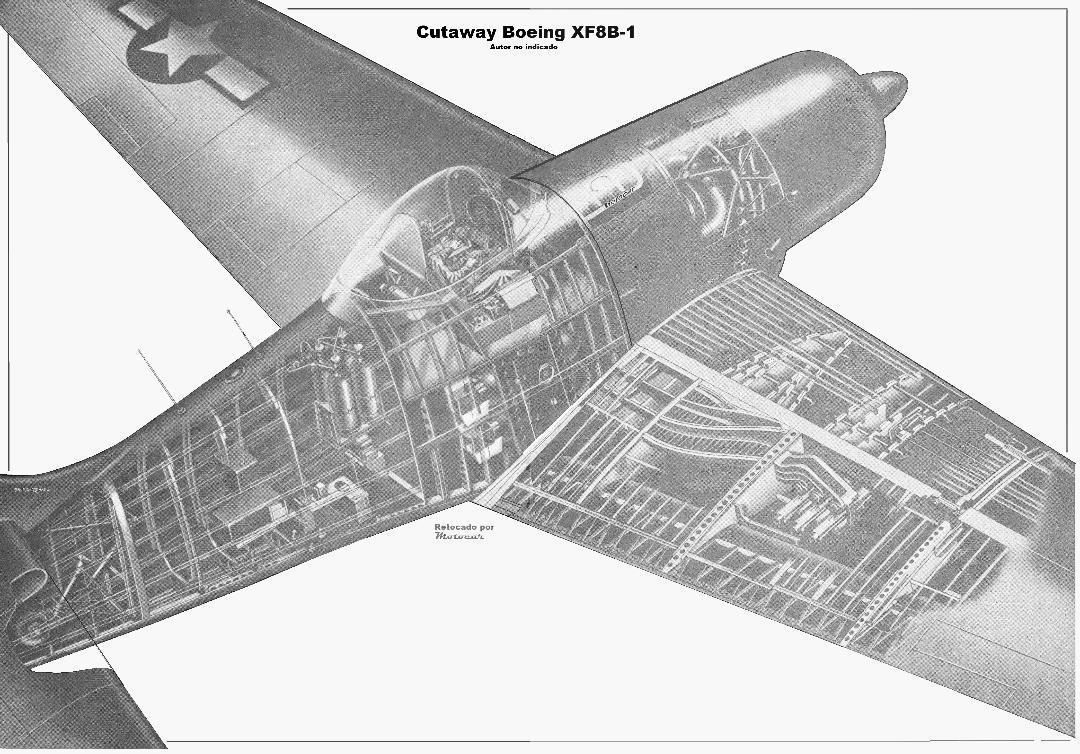

Cutaway Boeing XF8B-1, el enorme caza naval de ataque, puesto que poseía una pequeña bodega de bombas y un enorme motor, mas adelante les ampliare el comentario, imagen retocada y compartida desde el Manual de vuelo de Boeing para ese fantástico avión que no entro en producción tras el final de la "da Guerra Mundial, autor no indicado y compartido desde el foro

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com

Para complementar el post anterior, Motocar



[Motocar]

Repost Cutaway VW Schwimmwagen ahora en mejor resolucion artista no indicado y compartido desde la portada del libro "VW AT WAR Kublewagen, Schwimmwagen& Special Vehicles" del autor Michael Sawodny



[Motocar]

Cutaway McDonnell Douglas TA-4 SU Super Skyhawk, la extraña version del entrenador de caza A4-SU de las Fuerza Aérea de Singapur, modificaciones realizadas por la empresa local Singapore Aircraft Industries, con un fuselaje alargado para instalar una segunda cabina pero separada completamente tras la original, dándole un aspecto poco agraciado pero muy original y perfectamente valido para su misión de entrenar pilotos en ese sistema, autor Mike Badrocke y modificado por Motocar.

P.D. Hace mas de 10 años le realice un corte esquemático en los inicios del tema, en una resolución media que no permitía apreciarlo como ahora

Fe de erratas a este corte esquemático no le realice el cambio del motor al GE F404 con el que se equipo a esta versión del TA-4 SU de la Fuerza Aérea de Singapur, próximamente enmendare ese detalle técnico.



[Motocar]

Cutaway Tupolev Tu-104SZ Samolot, laboratorio y simulador de navegacion y bombardero, compartido desde la publicación: "Samolot Bombowy Tu-16" del autor Jerzy Grezegorzewski y Dom Widawniczy Bellona y el autor del dibujo no esta indicado, retocado por Motocar



[Motocar]

Video AiTELLY, varios video cutaways



[Motocar]

Cutaway Armstrong Whitworth A.W.52, autor Clark A.REr.S y compartido desde la web:

AIRCRAFT CUTAWAYS—A VARIETY OF STYLES

THE PURPOSE OF A CUTAWAY, of course, is to reveal inner aspects of something by selectively omitting outer elements. The intent, though, depends on the audience: Is it a technical drawing explainin…

simanaitissays.com

P.D. Les debo el comentario



[Motocar]

Repost IUPFAN Mapanare, compartido desde la misma web de Simanitis quien tuvo a bien realizar dos render y los perfiles de esta versión recreada por Motocar con ligeros cambios respecto al original diseño del Mapanare:

MAPANARE—IN THE TROPICAL FOREST AND IN THE AIR

THANKS TO a Facebook colleague sharing aeronautical and flight-simulation interests, I came to learn about the mapanare, a species of pit viper found in the tropical lowlands of northern South Amer…

simanaitissays.com

P.D. Luego posteare la version original actualizada



[Motocar]

Off topic



[Motocar]

Video de propaganda del Boeing T-7A, corte esquematico digital



[Motocar]

Cutaway Fairchild NC/AC-123K, disposición general en formato medio de autor no indicado

Comparativa entre el C-123K y el NC/AC-123K
