Cutaways, Cortes Esquemáticos de Aviones
- Tema iniciado Motocar
- Fecha de inicio
Motocar
Colaborador
De mis archivos de papel, ideas de los 90`s sobre un estatorreactor de carreras, solo lo deje en esos borrosos trazos, había estudiado ese tipo de propulsión (que todavía hoy sigo estudiando), tal vez mas adelante lo retome y le haga un merecido corte esquematico...! Motocar
Motocar
Colaborador
Cualquier parecido al post anterior es pura casualidad...! MotocarOff topic
Ya inician las presentaciones dé bocetos atribuidos directamente a las firmas más allá dé las decenas dé imágenes, renders presentados por los sitios web, blogs y RRSS, ahora lo hacé "La división de tecnología avanzada ultra-secreta Skunk Works" imagen compartida desdé el portal:
:format(jpg):quality(99):watermark(f.elconfidencial.com/file/bae/eea/fde/baeeeafde1b3229287b0c008f7602058.png,0,275,1)/f.elconfidencial.com/original/fcc/633/9e5/fcc6339e5806a8af9de67e90459f193b.jpg)
Así puede ser el diseño final del futuro caza de EEUU
La división de tecnología avanzada ultra-secreta Skunk Works parece tener ya una idea clara de cómo será su propuesta para el nuevo caza NGAD para el Pentágonowww.elconfidencial.com
:format(jpg)/f.elconfidencial.com%2Foriginal%2Ffcc%2F633%2F9e5%2Ffcc6339e5806a8af9de67e90459f193b.jpg)
Motocar
Colaborador

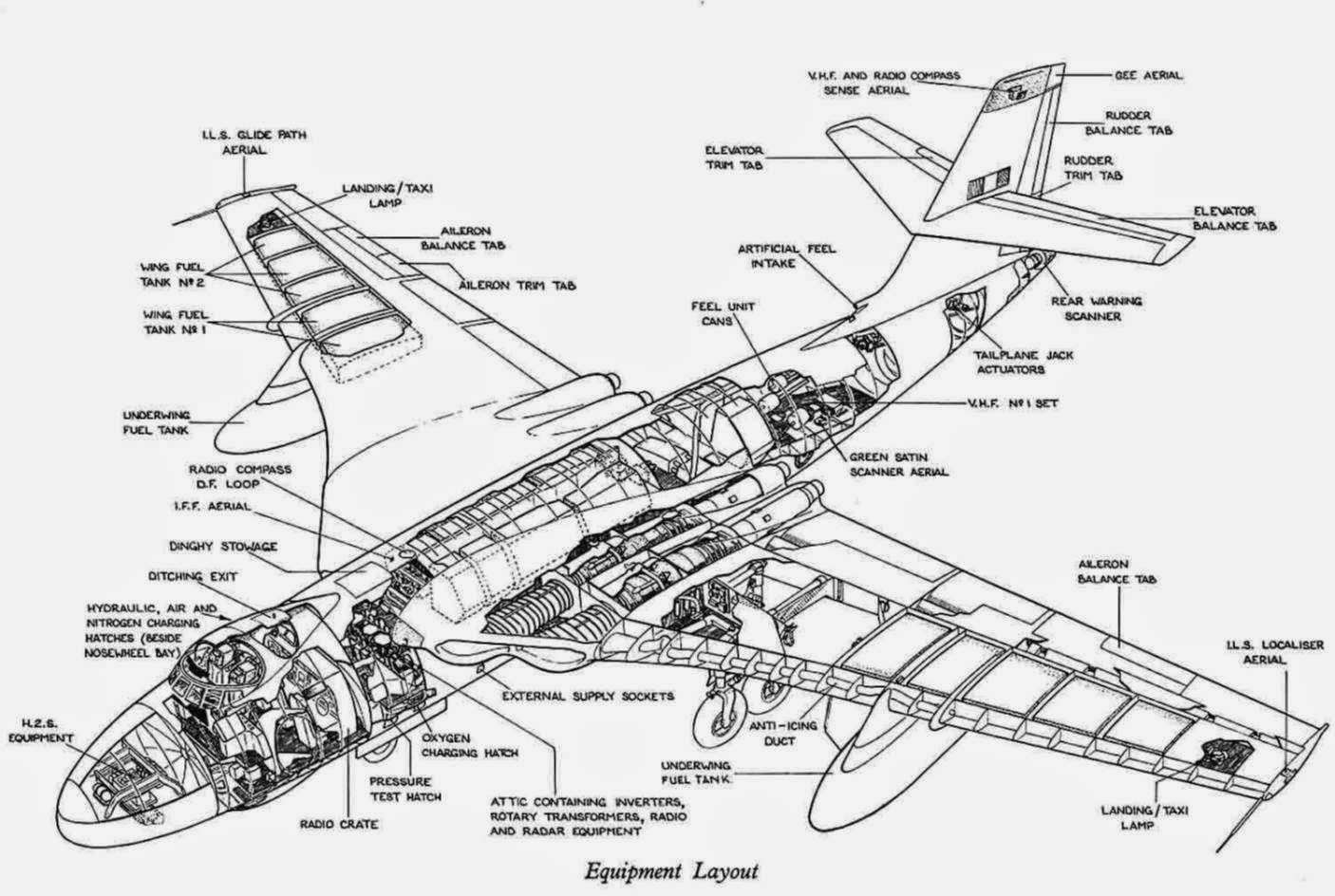

Cutaway bomabrdero compartido desde:
alternathistory.ru
Немецкие авиационные специалисты в СССР. Взгляд из Германии. Часть 4 - Альтернативная История
Немецкие авиационные специалисты в СССР. Взгляд из Германии. Часть 4 - Альтернативная История
alternathistory.ru
Motocar
Colaborador
Repost MiG-19PM, mi primera modificación para recrear al MiG-19 equipado con radar y misiles AA-1 Arkali, dibujado a mano alzada tanto el radar cómo él viejo misil.
Acercándome a las 300 paginas del tema importante mostrar mi inicio en los cortes esquemático, retocando primero luego modificando y por ultimo creando cutaways originales. Motocar
Motocar
Colaborador
Немецкие авиационные специалисты в СССР. Взгляд из Германии. Часть 4 - Альтернативная История
Немецкие авиационные специалисты в СССР. Взгляд из Германии. Часть 4 - Альтернативная История
alternathistory.ru
Motocar
Colaborador
Enlace a web con cortes esquemáticos
calameo.download
Diseñar un Nuevo Avión. Parte 6ª. Anexo 1º. Secciones y Cortes_28jul14 - CALAMEO Downloader
Publishing platform for digital magazines, interactive publications and online catalogs. Convert documents to beautiful publications and share them worldwide. Title: Diseñar un Nuevo Avión.
Motocar
Colaborador
De mis archivos de papel, ideas de los 90`s sobre un estatorreactor de carreras, solo lo deje en esos borrosos trazos, había estudiado ese tipo de propulsión (que todavía hoy sigo estudiando), tal vez mas adelante lo retome y le haga un merecido corte esquematico...! Motocar
Corte esquemático en progreso...!
Motocar
Colaborador
Repost del inicio dél tema
En este "Thread" Hiló en ingles, estaré colocando en cada oportunidad que disponga dibujos con cortes esquemáticos de aviones de todo tipo, Cazas, Bombarderos, Entrenadores, Aviación General, Transporte, Utilitarios, Helicópteros.
No importando tampoco si son modelos de fantasía (Cómics, Animes japoneses, de películas y muchos otros) Todos llevan implícito la pasión por la Aviación, sirviendo de referencia a todos aquellos que necesiten escudriñar las entrañas de esas maravillosas maquinas voladoras, ver la distribución de sus componentes mas importantes, radar, largueros, actuadores hidráulicos, armamento, asientos, modelos y tipos, en fin poder dar una mirada en profundidad a ese avión que tanto nos llama la atención.
Quedan en libertad de hacer aportes que deseen, siempre recuerden identificar Nombre del avion a cuyo corte "Cutaway"se hace referencia y por supuesto el Autor de dicho trabajo, sino al menos la fuente. De preferencia modelos poco conocidos y si lo repiten acompañarlo de un buen comentario que indique algun detalle llamativo que otros pasemos por alto.
Explicado muy sucintamente como funcionara este post, inicio con la subida de una buena parte del material por mi coleccionado durante largos años de investigación y navegación en Bibliotecas, la web, libros y revistas.
Éxitos a todos
En este "Thread" Hiló en ingles, estaré colocando en cada oportunidad que disponga dibujos con cortes esquemáticos de aviones de todo tipo, Cazas, Bombarderos, Entrenadores, Aviación General, Transporte, Utilitarios, Helicópteros.
No importando tampoco si son modelos de fantasía (Cómics, Animes japoneses, de películas y muchos otros) Todos llevan implícito la pasión por la Aviación, sirviendo de referencia a todos aquellos que necesiten escudriñar las entrañas de esas maravillosas maquinas voladoras, ver la distribución de sus componentes mas importantes, radar, largueros, actuadores hidráulicos, armamento, asientos, modelos y tipos, en fin poder dar una mirada en profundidad a ese avión que tanto nos llama la atención.
Quedan en libertad de hacer aportes que deseen, siempre recuerden identificar Nombre del avion a cuyo corte "Cutaway"se hace referencia y por supuesto el Autor de dicho trabajo, sino al menos la fuente. De preferencia modelos poco conocidos y si lo repiten acompañarlo de un buen comentario que indique algun detalle llamativo que otros pasemos por alto.
Explicado muy sucintamente como funcionara este post, inicio con la subida de una buena parte del material por mi coleccionado durante largos años de investigación y navegación en Bibliotecas, la web, libros y revistas.
Éxitos a todos
Motocar
Colaborador
Cutaway Gulfstream G150 diseño inicialmente de IAI, evolución de un jet ejecutivo IAI-1123 Westwing producido bajo licencia en Israel por la firma, se caracterizo por tener un ala en flecha en posición inferior (anteriormente era media con tanques en los bordes marginales) diseño que viene a complementar el catalogo de Gulstream con un jet ejecutivo mas pequeño a la habitual oferta de aviones mas completos con mucho lujo y amenidades unido a rangos de vuelo extensos. Del artista Tim Hall para la revista Flight International y compartido desde Pinterest
Motocar
Colaborador

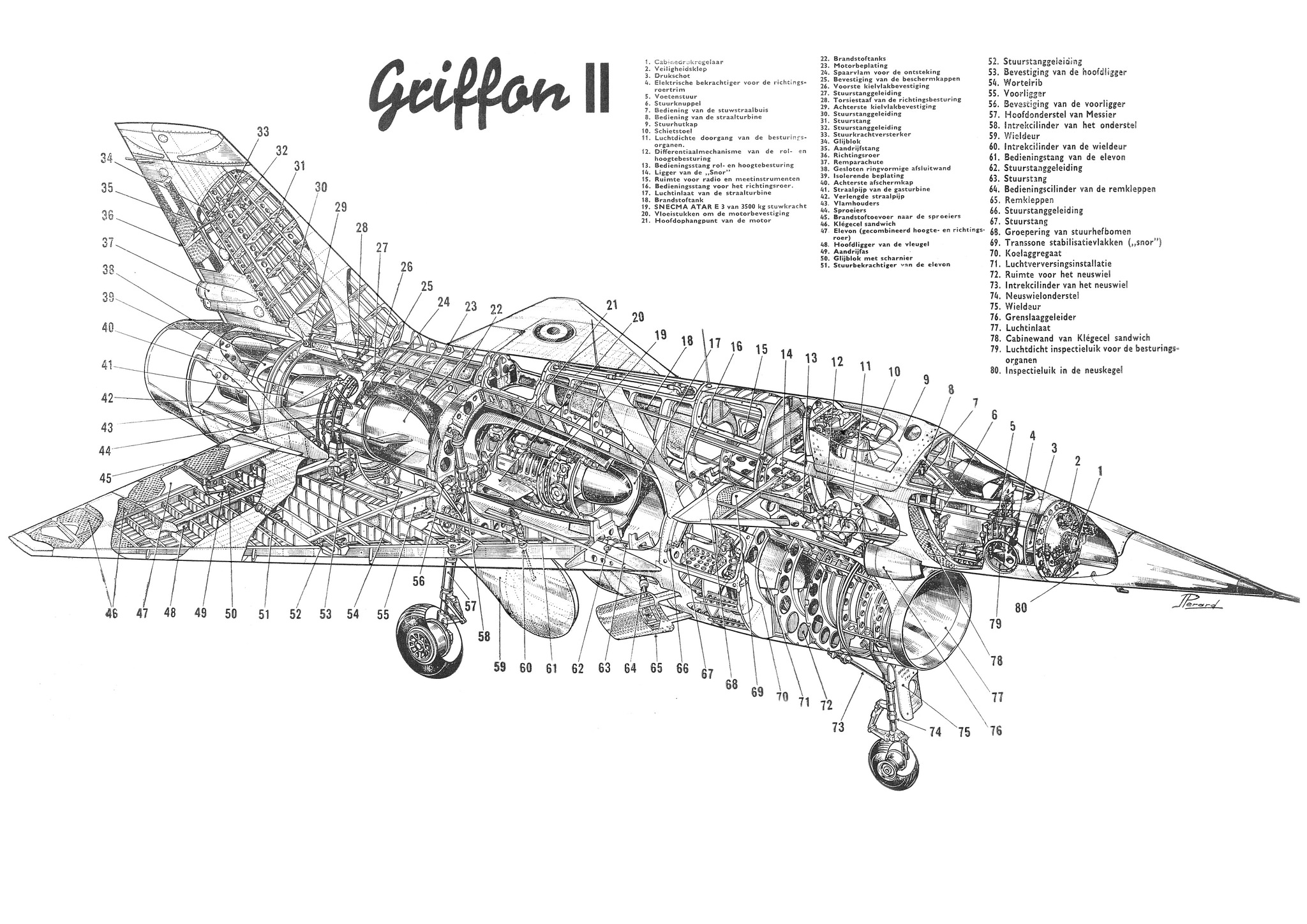

Cutaway Nord Mach 3 propuesta, compartido desde
