RPG: PF98 (China)


Lanzacohetes antitanque de 120 mm PF98 (China)

El PF98 es un cohete sin retroceso antitanque de 120 mm desarrollado por NORINCO para el EPL como un sucesor de los cañones sin retroceso Tipo 78 y Tipo 65. El arma fue diseñado para atacar y destruir tanques enemigos, vehículos blindados, búnkers endurecidos y fortificaciones. El arma está equipado con las fuerzas terrestres del EPL en los niveles de batallón y compañía para proporcionar apoyo inmediato y fuego directo de las tropas de infantería.

Históricamente, la infantería de EPL se basa en el número masificado de cañones sin retroceso (Tipo 65 o Tipo 78) para prestar apoyo directo de fuego rápido y flexible a las unidades de primera línea en el campo de batalla cuando el apoyo a la artillería pesada de apoyo o del aire no está disponible para una respuesta inmediata. Estas armas de la época de 1950 están mostrando su edad en el campo de batalla del siglo 21. Por lo tanto el EPL empezó a buscar a su sucesor en la década de 1990. NORINCO introdujo el cohetes sin retroceso Tipo 98 (PF98) a finales de 1990. El arma fue revelada inicialmente prestando servicios en la unidad de guarnición del EPL en Macao en 1999, con algunas otras unidades de elite comenzando a recibir el arma después de 2000.


Lanzador de cohete anti-tanque PF98 (Internet chino)
El arma fue diseñada para suplir la falta de fuego entre el alcance de misiles antitanque guiados (ATGM) y lanzadores de cohetes individuales. El diseño del arma sin retroceso permite una entrega precisa de un proyectil con retroceso despreciable de 120 mm de alto explosivo (HE) o de alto explosivo antitanque (HEAT). La munición HEAT se dice que tiene una capacidad de penetración de armadura de 800 mm. El arma puede ser disparada en un trípode, o en el hombro de un soldado. El Tipo 98 está disponible en dos versiones, la versión del batallón y la versión de compañía, con el primero llevando un primitivo sistema de control de fuego y el segundo una mira óptica. Ambas versiones están equipadas con visión nocturna para el uso en la noche.

Lanzador
El proyectil propulsadas por cohetes se dispararon a partir de un lanzador de tubo reutilizable de fibra de vidrio forrado que pesa menos de 10 kg. La versión del batallón está equipado con un primitivo sistema de control de fuego que permite un tiempo de reacción de 10 segundos a partir de la adquisición para disparo del objetivo. El trípode de la versión batallón permite una elevación de 30 º a -6 º con una travesía de 360​​°. El arma es de accionamiento manual por 1 a 2 soldados. La versión de compañía tiene un pequeño trípode fijo para apoyar el inicio cuando se utiliza en posición de tiro bajo.


Versión de compañía

Versión de batallón
Proyectil
El Tipo 98 dispara dos tipos proyectiles propulsadas por cohetes de calibre 120 mm: de alto explosivo antitanque (HEAT) y de usos múltiples de alto poder explosivo.


La munición de usos múltiples (izquierda) y HEAT (derecha) del PF98 (Internet chino)
El HEAT està armado con dos cabezas en tándem y un fusible temporizador electrónico-controlado. La ronda puede penetrar a través de MBT con blindaje reactivo, y tiene una profundidad perforante de 800 mm (a 90 grados) a una distancia máxima de disparo de 800.

La munición de usos múltiples tiene una cabeza de alto explosivo con 120 bolas de acero y de materiales incendiarios, que es capaz de perforar la armadura de espesor 400 mm (a 55 grados) y matar a la tripulación desde el interior, o producir fragmentos que pueden matar a personal en un radio de 25m del punto de impacto . El campo de tiro máxima es de 1.800 ~ 2.000 m.

Control de fuego
El primitiva de control de fuego de la versión batallón del Tipo 98 consta de una mira óptica con canal de visión nocturna (alcance 500 metros), un telémetro láser, un ordenador de control de fuego y una pantalla LED. Automáticamente, el sistema puede capturar el alcance del objetivo y completar el cálculo balístico, y luego mostrar los resultados en la pantalla LED para el artillero. Esto reduce considerablemente el tiempo de reacción y aumenta la precisión del arma de fuego.


Computadora del tiro del PF98
El Tipo 98 de versión de compañía está equipado con una mira telescópica óptico de X4 con un canal de visión nocturna (300 metros de alcance). Un dispositivo electrónico calcula la dirección de objetivos en movimiento y poner un punto de luz en la mira óptica del artillero.




Especificaciones

Calibre: 120 mm
Longitud de lanzador: 1.191 mm
Peso del lanzador: N / A
Propulsión: motor cohete de combustible sólido
Alcance: 800 (HEAT), o 1.800 m (HE)
Profundidad de penetración (estática): 800 mm (HEAT)
Índice del fuego: 4 a 6 rds por minuto
Peso del proyectil: 6,3 kg (HEAT), 7,5 kg (HE)
Campo de tiro: (versión batallón en el trípode) Elevación -6º a 30º, 360º Traversa


Detalles del lanzador

Detalles del trípode

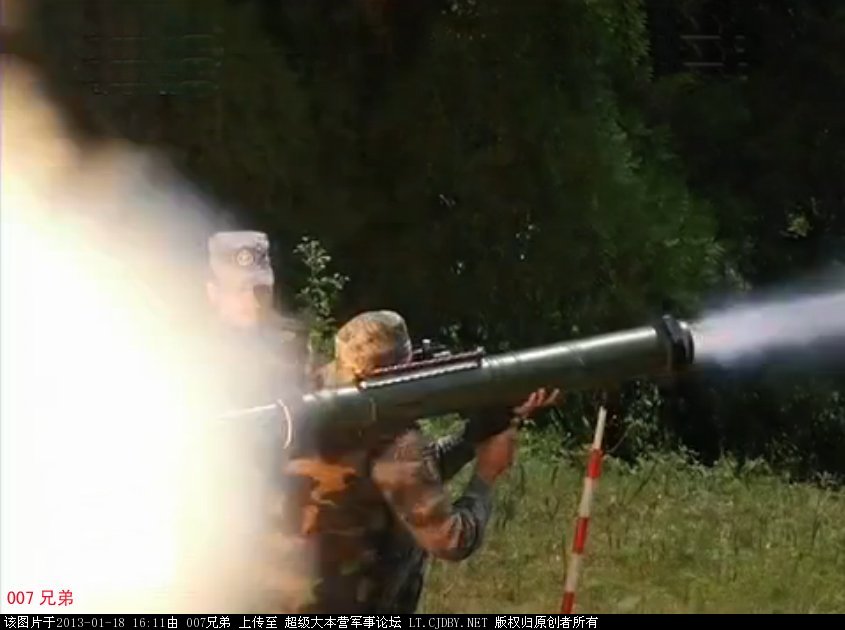

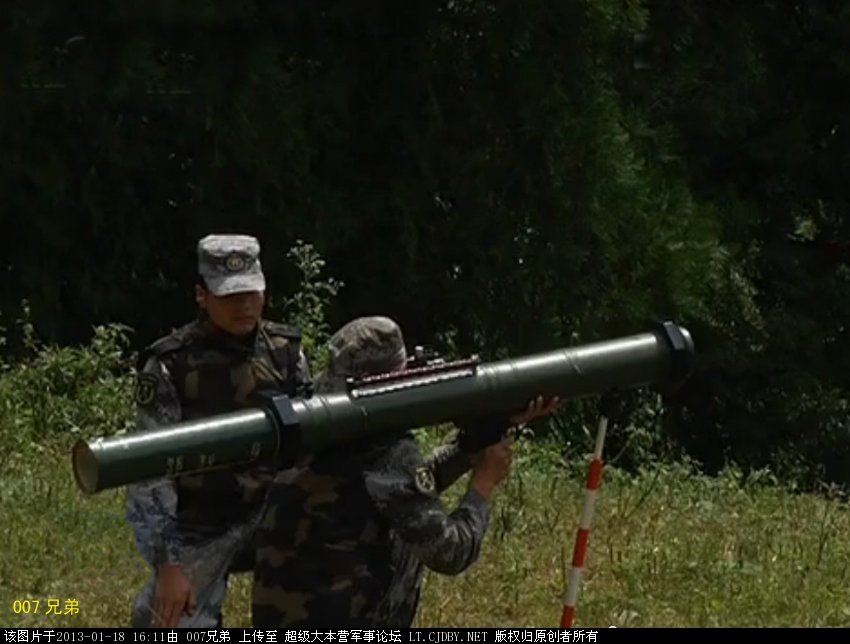

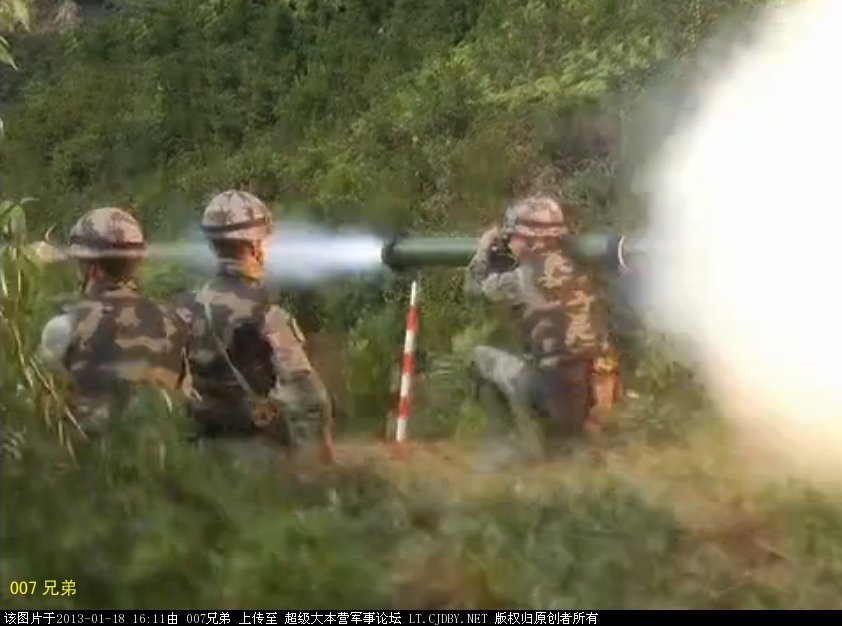

Versión de lanzamiento desde el hombro

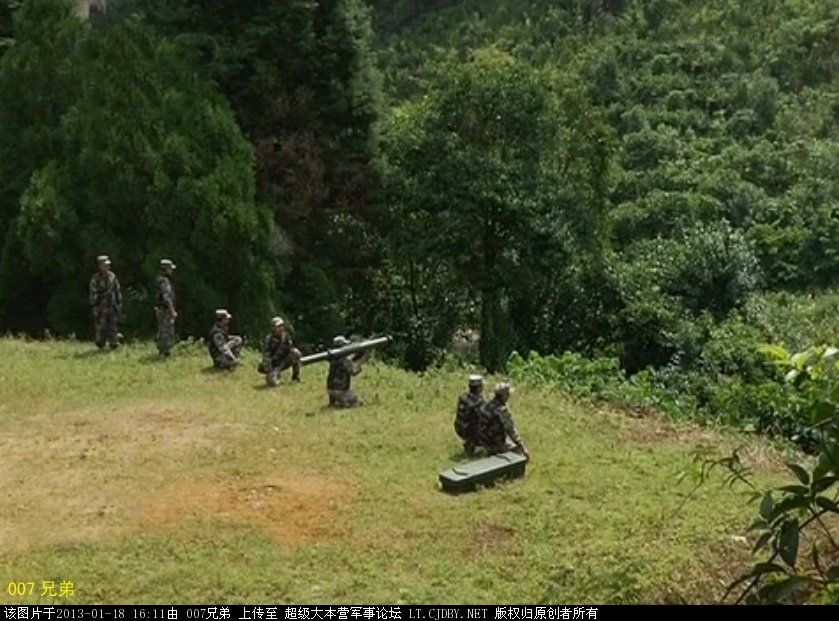

Lanzamiento de una munición de usos generales a su máxima alcance
Sinodefence
http://fdra.blogspot.com.ar/

rojo

rojo

Desde el Nacional
Colaborador
AShM: DF-21 da en el blanco y provoca miedos


El misil hunde-portaaviones chino funciona



La Marina de EE.UU. cree que China ya ha comenzado a desplegar el misil balístico DF-21D, que fue diseñado para ser utilizado en contra de la Marina de los EE.UU., en particular sus portaaviones. En respuesta a los estadounidenses están desarrollando defensas y contramedidas contra el DF-21D. Los detalles de esta iniciativa son, por razones obvias, mantenidos en secreto.

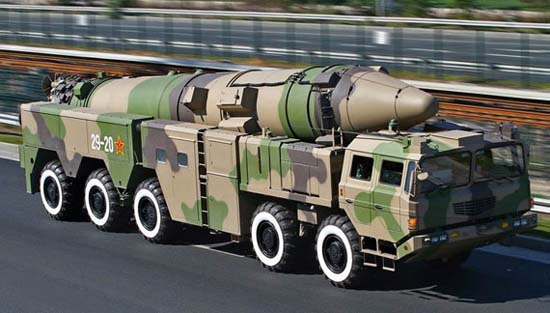

El DF-21 básico es un misil de combustible sólido de 15 toneladas, de dos etapas, que tiene 10,7 metros de largo y 140 cm de diámetro. El alcance varía (de 1,700-3,000 kilómetros) dependiendo del modelo. El DF-21D se cree que tiene un rango de 1,500-2,000 kilómetros. Mientras que la ojiva de 500-2.000 kg (0,5 a 2 toneladas) por lo general contiene un arma nuclear, también hay varios tipos de cabezas convencionales, incluyendo uno diseñado para su uso contra los buques de guerra. Algunas de estas ojivas convencionales son para uso contra objetivos en Taiwan. Esto es debido a que el DF-21, como un misil balístico de alcance más largo, se reduce en el objetivo que los misiles balísticos más rápidos de 1.200 kilómetros dirigidos a Taiwán. Esto significa que el DS-21 es demasiado rápido para los misiles antimisiles PAC-3 que Taiwan está instalando alrededor de las instalaciones esenciales.

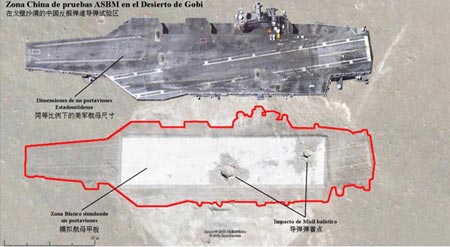

Hasta hace poco no había ninguna evidencia de que el sistema DF-21D completa había sido probado. Pero recientemente fotos de satélite mostraron un rectángulo blanco de 200 metros de largo en el desierto de Gobi (en el oeste de China) con dos grandes cráteres en ella. Esto parece ser un objetivo para probar el parecer el DF-21D y dos de los cabezas de práctica inertes que han llegado al destino. Los portaaviones americanos tienen más de 300 metros de largo, aunque los portaaviones más pequeños (buques anfibios con cubiertas para helicópteros) están más cerca de los 200 metros de largo. Al parecer, China está planeando sobre el uso de la DF-21D contra los buques de guerra más pequeños, o tal vez sólo quería ver exactamente cómo de exacto puede ser el misil.

​
​
En los últimos tres años, varios componentes de la DF-21D fueron probados, pero hasta estas fotos satelitales se presentaron no había pruebas de que hubiera habido cualquier prueba del sistema completo frente a un objetivo del tamaño de un portaaviones. En los últimos dos años ha habido fotos de DF-21Ds en TELS (vehículos lanzadores transportadores y erectores), y los anuncios de las primeras unidades activadas hace tres años. Ahora tenemos las pruebas. Lo que no ha sido probado, por lo visto es una prueba de ensayo frente a un gran barco (un viejo buque o barco de contenedores se hacen) en el mar y movimiento. Eso aún podría suceder.

Mientras tanto, China tiene tres satélites de "teledetección" en órbita, moviéndose en formación a una altitud de 600 kilómetros, a través del Pacífico. Equipados con radar (SAR, o radar de apertura sintética) o cámaras digitales, estos tres pájaros pueden explorar el mar en busca de buques, a pesar de que los chinos dicen que su propósito es puramente científico. Un SAR típico puede producir imágenes de calidad fotográfica en diferentes resoluciones. En medio de resolución (3 metros) el radar cubre un área de 40x40 kilómetros. Los de baja resolución (20 metros) cubren 100x100 kilómetros. Esta pandilla de tres satélites chinos se parece sospechosamente a un sistema de vigilancia del océano militar. Este es el eslabón que falta para el sistema de misil balístico chino diseñado para atacar los portaaviones estadounidenses.

China ha estado desarrollando el DF-21D durante casi una década. La mayor parte del esfuerzo de desarrollo se dedicó a los sistemas que les permitan buscar y encontrar enfocándose en los portaaviones. En la ojiva los sensores del DF-21D en sí usarían la tecnología de infrarrojos (búsqueda de calor) para su aproximación final. Este tipo de cosas se había debatido durante décadas, pero China parece haber reunido tácticas, sensores y sistemas de misiles que pueden hacer que todo esto suceda. La clave era tener múltiples sistemas de sensores que incluiría satélites, submarinos o aviones de patrulla marítima, que podría encontrar la ubicación general del portaaviones, antes de lanzar el misil balístico. Esos sensores parecen ser operativas, como es el propio DF-21D.

La Segunda Fuerza de Artillería de China (a veces llamado Cuerpo) funciona todo con misiles balísticos de largo alcance con base en tierra. Sus unidades operan en varias provincias se ha ido ampliando en los últimos años. Esto incluye la adición de dos brigadas armadas con el DF-21D. Esto le da a la Segunda Fuerza de Artillería diez brigadas de DF-21, además de brigadas con varios otros tipos de misiles. Cada uno de las brigada de misiles DF-21 tiene seis batallones de misiles (con dos lanzadores móviles de cada uno), dos batallones de mantenimiento y reparación, un batallón de dirección de obra, un batallón de señal y una contramedidas electrónicas (ECM) del batallón. Los otros ocho brigadas de DF-21 en el Segundo Cuerpo de Artillería son los modelos más antiguos.

Strategy Page


http://fdra.blogspot.com.ar/

Ale

Ale

¿Funciona porque lo probaron contra un blanco (si un rectángulo de concreto se lo puede llamar blanco) estático? ¿No deberían decir que funciona cuando lo prueben contra algo que se mueva, o acaso los portaaviones se van a quedar quietos esperando ser atacados?

S

SnAkE_OnE

Porque primero hay que demostrar el concepto e ir levantando la complejidad de las pruebas..

Ale

Ale

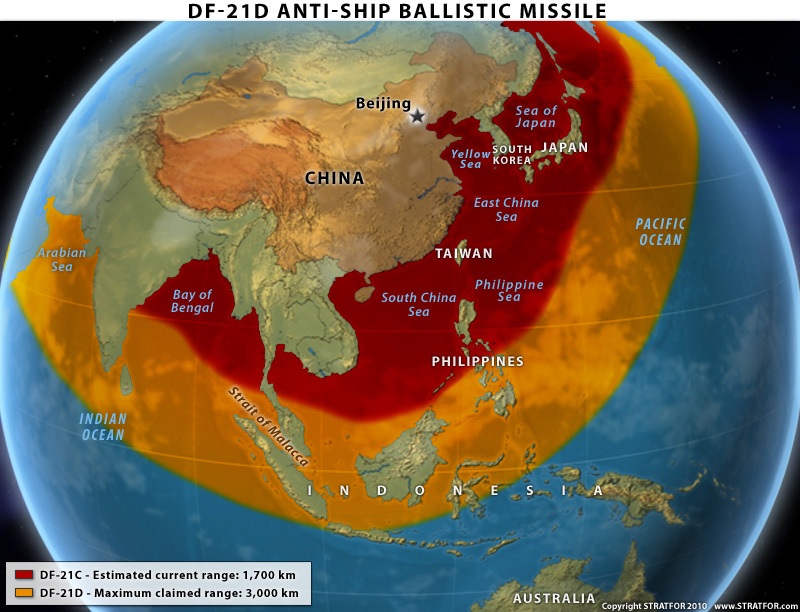

Si realmente las pruebas fueron un éxito, y llegaron a alcanzar los 3000 km de rango como se ve en mapa de la infografía superior, estaríamos hablando de un vuelco de balanza importante para la estabilidad en la región.

Saludos.

Pd: Se me vienen "involuntarios" pensamientos a la mente, ¿llegaran a exportarlo, aunque sea una versión menos potente?

Ale

Ale

Ahí si que cambiaríamos nuestra realidad estratégica con los ocupas. Obviamente que no solo con esto, sino mediante un periodo de modernización de varios años que afecte a las 3 fuerzas. Con China creo que realmente se podría llegar a negociar, tenemos cosas que ellos necesitan, y por suerte en cantidad, ahí es donde se necesitaría una diplomacia de primer nivel que este a la altura del desafío.

sinsemilla

sinsemilla

Ale dijo:
Ahí si que cambiaríamos nuestra realidad estratégica con los ocupas. Obviamente que no solo con esto, sino mediante un periodo de modernización de varios años que afecte a las 3 fuerzas. Con China creo que realmente se podría llegar a negociar, tenemos cosas que ellos necesitan, y por suerte en cantidad, ahí es donde se necesitaría una diplomacia de primer nivel que este a la altura del desafío.
Click to expand...
Ahí se me pinchó la ilusión...

Ale

Ale

Esperemos unos años y vemos, son un gigante si, pero uno hambriento de cantidades de materias primas, de las mas diversas, desde minerales fósiles, combustibles, hasta comida y, oh casualidad, nosotros gracias a Dios tenemos de eso en abundancia. Ademas, no los veo muy preocupados por causarle un dolor de cabeza a los británicos y creo, sin ningún lugar a duda, que dada la ubicación estrategicas de las islas, preferirían mil veces que estén bajo nuestro dominio y no bajo el ingles, que es lo mismo decir OTAN, EE.UU

Grulla

Grulla

Colaborador
Colaborador
Nuevas capturas del canal CCTV 13 revelaron imágenes de siete helicópteros de ataque ligero Z-19 en una base aérea del ejército en China. China ha desarrollado el helicóptero de ataque ligero Z-19 para complementar al helicóptero de ataque Z-10.



El helicóptero artillado Z-1, con asientos en Tandem, en la base aérea de China, junto con diferentes armamentos.

--- merged: 25 May 2013 a las 21:20 ---
Halcon_del_sur dijo:
Quiero!
Click to expand...

Pero ustedes tienen el Boeing AH-64 Apache....no alientes a la posible competencia!!!

tanoarg

tanoarg

Miembro del Staff
Moderador
Grulla dijo:
Nuevas capturas del canal CCTV 13 revelaron imágenes de siete helicópteros de ataque ligero Z-19 en una base aérea del ejército en China. China ha desarrollado el helicóptero de ataque ligero Z-19 para complementar al helicóptero de ataque Z-10.
Click to expand...
yo cuento seis...el ultimo me parece que es un z9.
