John K. Northrop, sus diseños de Alas Volantes
- Tema iniciado Grulla
- Fecha de inicio
john basile
@johnecto
El YRB-49 tenía 6 motores, 4 en fuselaje/2 en pilones. Esto se hizo para permitir que más tanques de combustible extendieran el alcance sobre el B-49 que tenía 8 motores en el fuselaje.
@johnecto
El YRB-49 tenía 6 motores, 4 en fuselaje/2 en pilones. Esto se hizo para permitir que más tanques de combustible extendieran el alcance sobre el B-49 que tenía 8 motores en el fuselaje.
@kadonkey

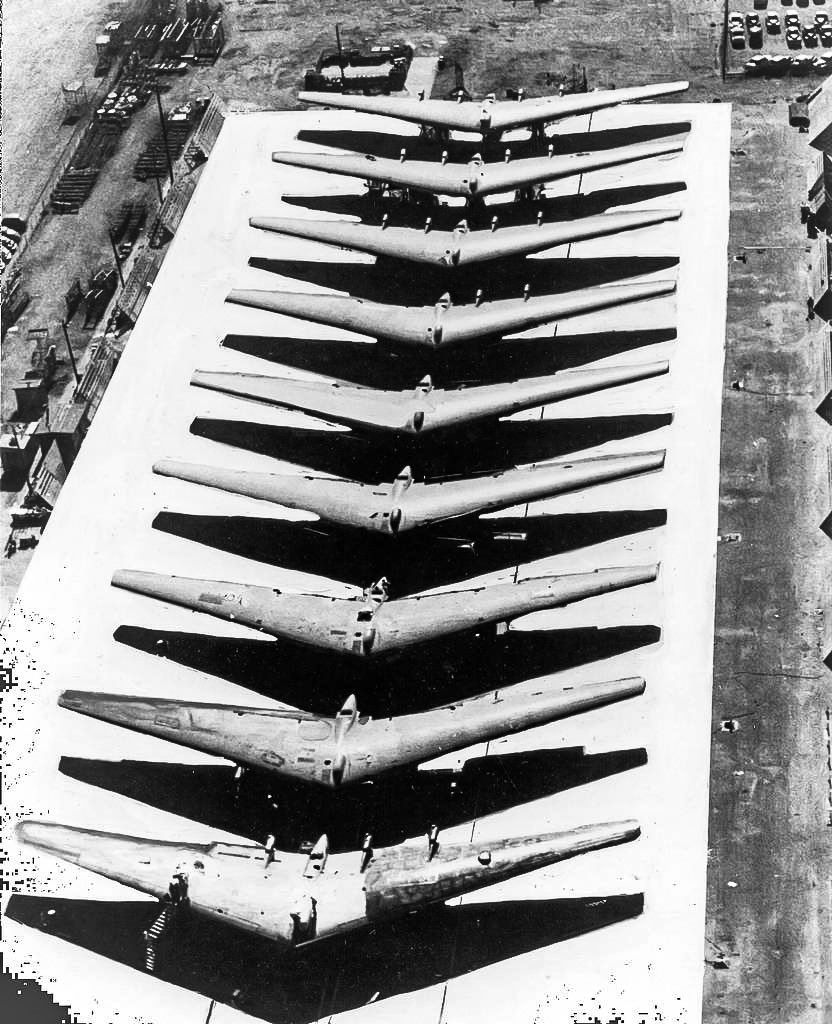

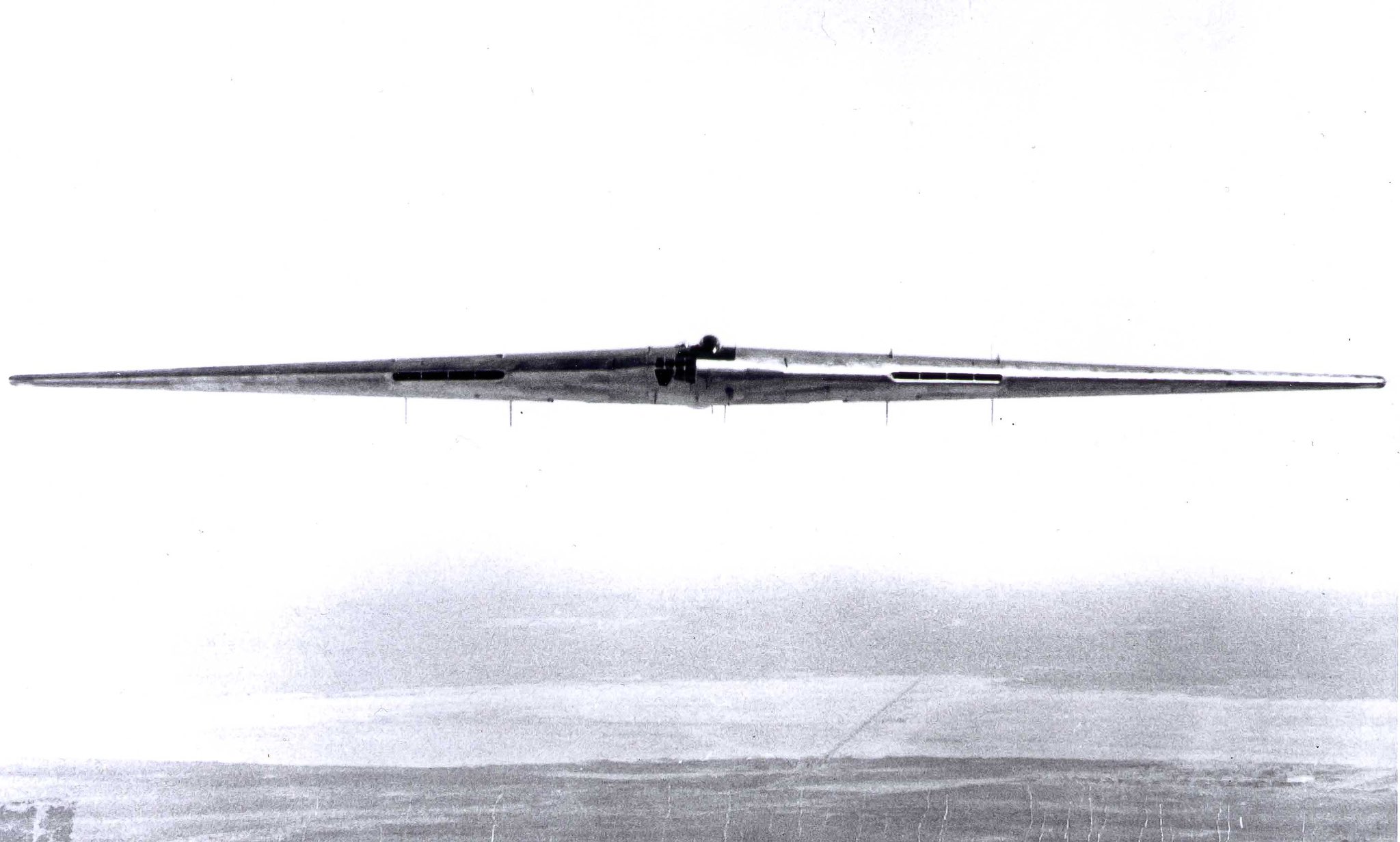

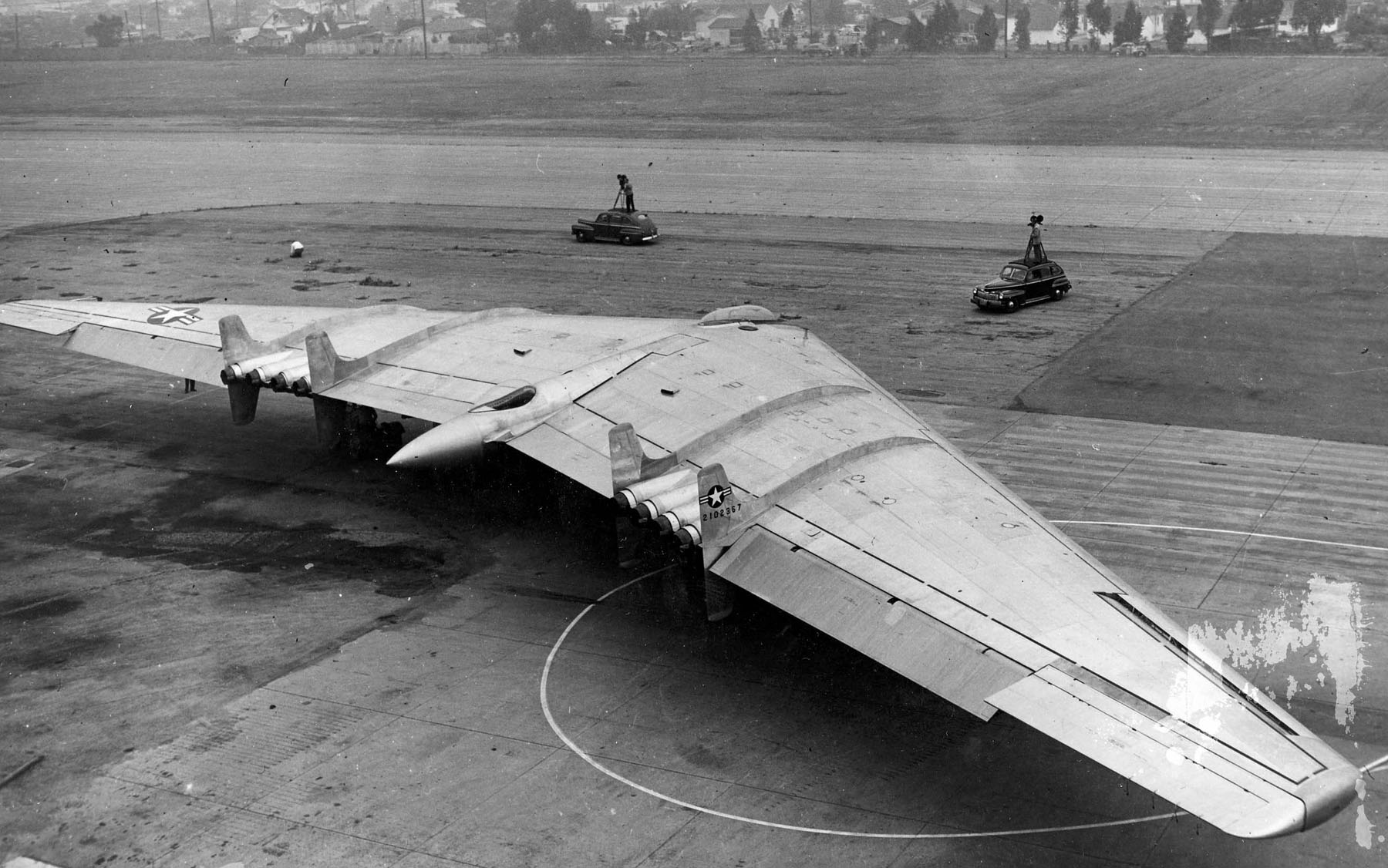

Northrop YB-49s
Northrop YB-49s
Northrop YB-49 Flying Wing | This Day in Aviation
www.thisdayinaviation.com
PaleoAero
@AeroPaleo

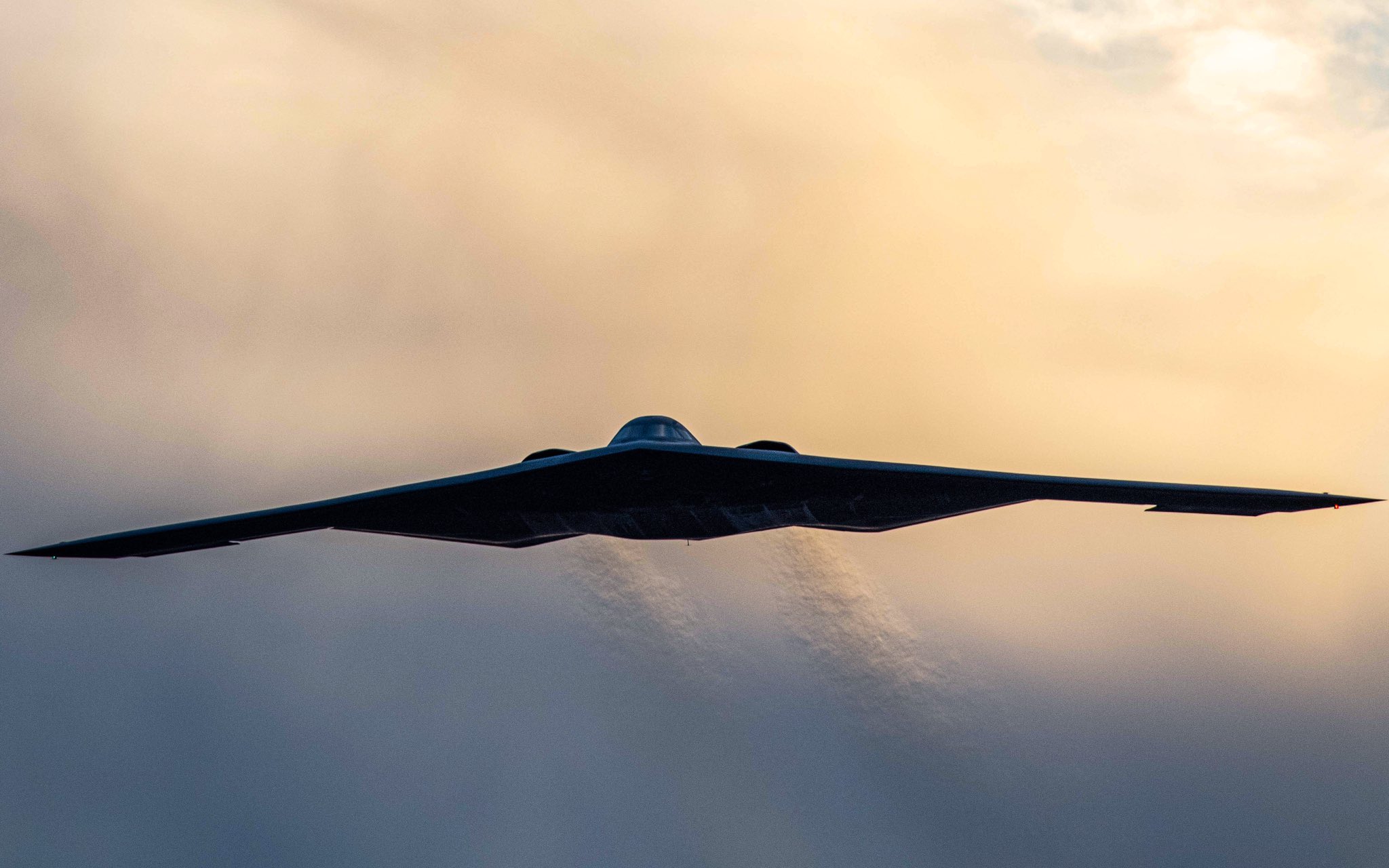

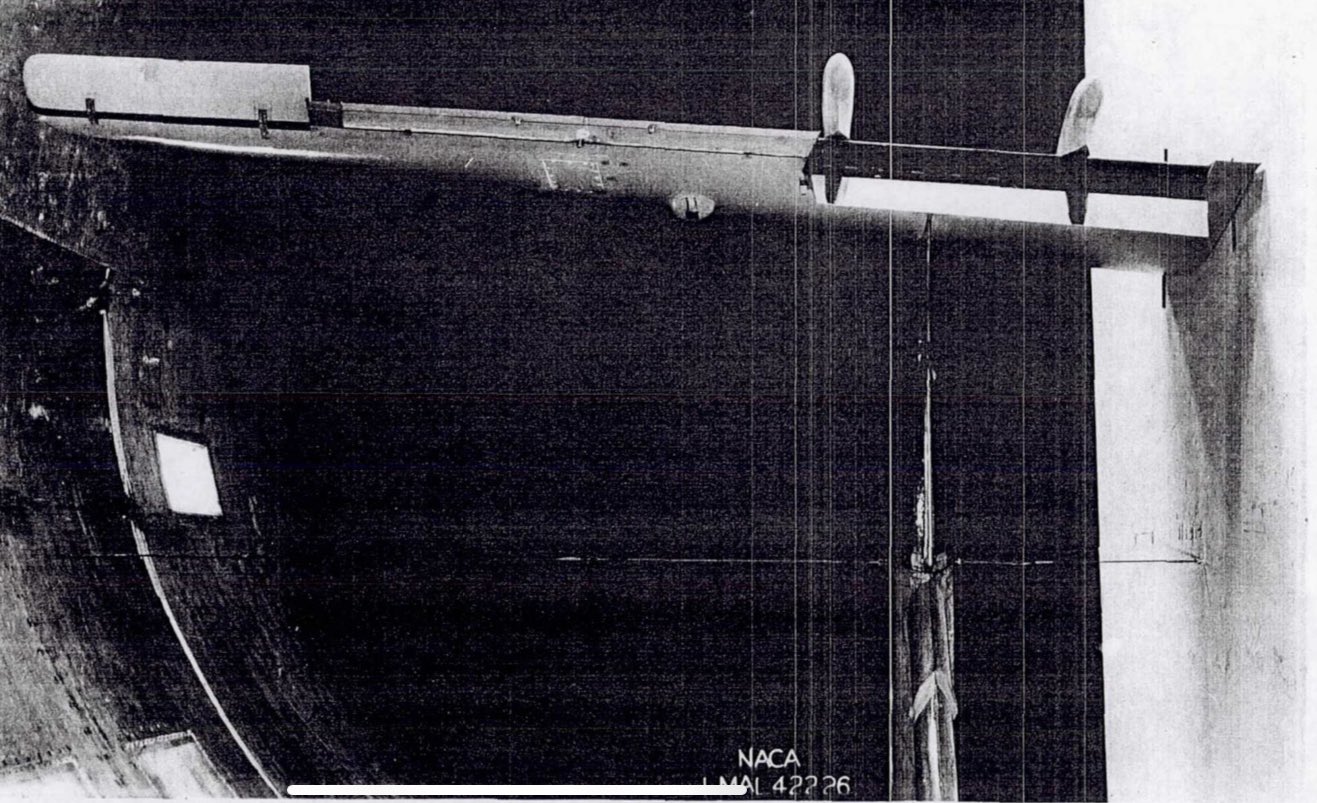

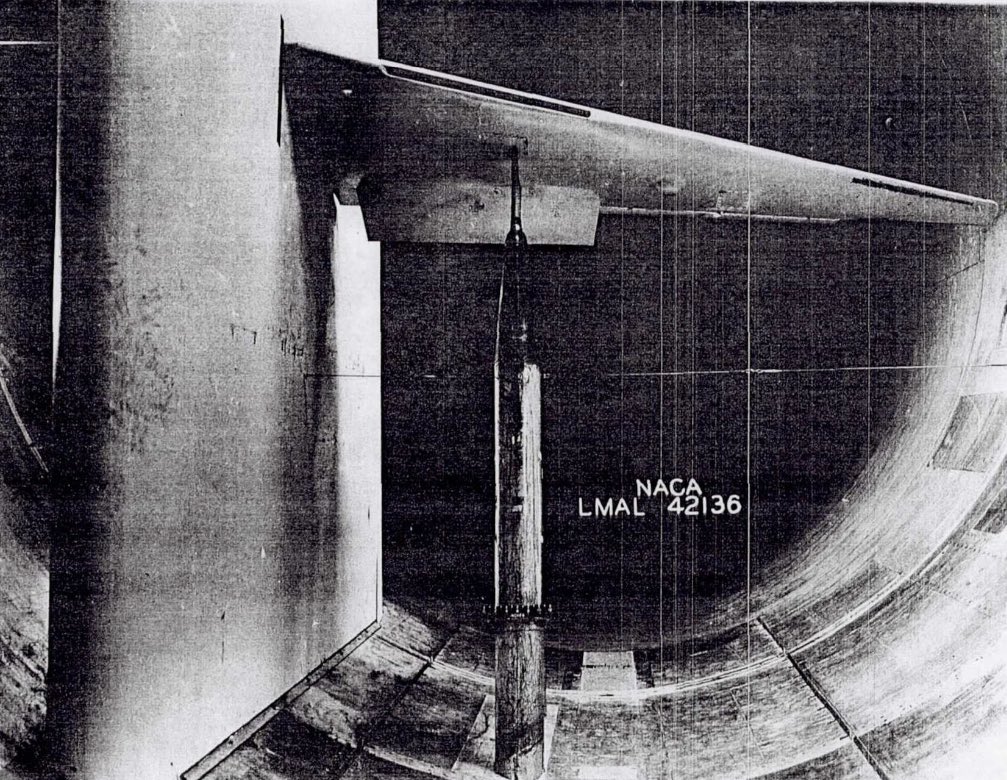

Obviamente, el #B21 no fue el primer ala voladora de Northrop, pero tampoco lo fue el B-2. NACA jugó un papel importante en el proyecto XB-35, probando, entre otros, este medio modelo a escala 1/7 en un intento por mejorar la estabilidad longitudinal. La pérdida en la puntera fue un problema importante al principio... 1/4
Las alas en flecha de cualquier tipo, y el bombardero sin cola no fueron la excepción. Además del movimiento hacia adelante de la sustentación, las puntaeras proporcionaban control lateral y direccional, a través de superficies planas con segmentos superiores e inferiores divididos, que se abrían para proporcionar resistencia. Mucho después… 2/4
…esta estrategia se utilizaría (a baja velocidad y fuera de los requisitos de LO) en el B-2. El deslizamiento lateral se corrige en "modo furtivo" mediante empuje diferencial. Los timones partidos no parecen ser evidentes en el B-21… 3/4

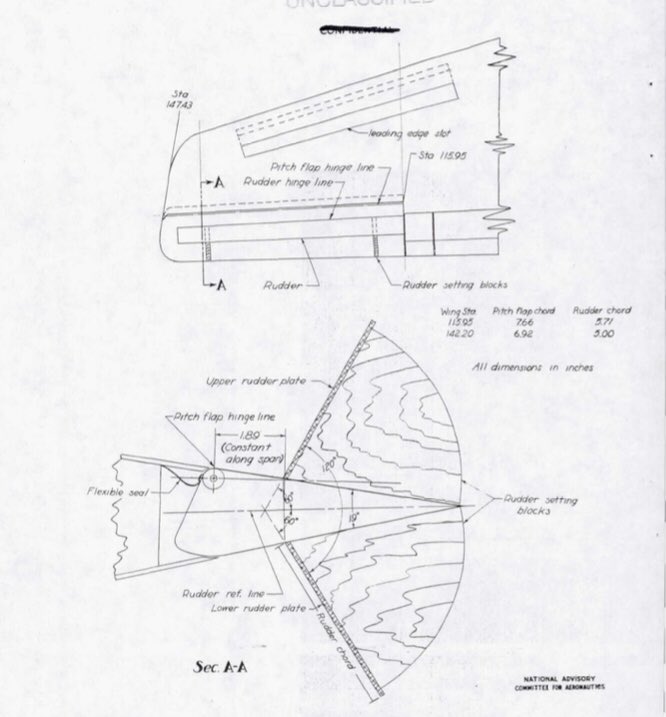

Detalle de la punta del ala del modelo de túnel de viento XB-35. El control de la pérdida en la puntera fue un problema importante; la ranura del borde de ataque carecía de suficiente espacio para ser efectiva en esta iteración. Tenga en cuenta los 'timones' (flaps divididos opuestos) montados en la superficie de control de cabeceo principal
De: Teplitz et al;
Pruebas de un modelo semi envergadura a escala 1/7 del avión XB-35 en el túnel de presión de 19 pies de Langley;
NACA-MR-L5L27;
Enero de 1946 4/4 final
@AeroPaleo
Obviamente, el #B21 no fue el primer ala voladora de Northrop, pero tampoco lo fue el B-2. NACA jugó un papel importante en el proyecto XB-35, probando, entre otros, este medio modelo a escala 1/7 en un intento por mejorar la estabilidad longitudinal. La pérdida en la puntera fue un problema importante al principio... 1/4
Las alas en flecha de cualquier tipo, y el bombardero sin cola no fueron la excepción. Además del movimiento hacia adelante de la sustentación, las puntaeras proporcionaban control lateral y direccional, a través de superficies planas con segmentos superiores e inferiores divididos, que se abrían para proporcionar resistencia. Mucho después… 2/4
…esta estrategia se utilizaría (a baja velocidad y fuera de los requisitos de LO) en el B-2. El deslizamiento lateral se corrige en "modo furtivo" mediante empuje diferencial. Los timones partidos no parecen ser evidentes en el B-21… 3/4
Detalle de la punta del ala del modelo de túnel de viento XB-35. El control de la pérdida en la puntera fue un problema importante; la ranura del borde de ataque carecía de suficiente espacio para ser efectiva en esta iteración. Tenga en cuenta los 'timones' (flaps divididos opuestos) montados en la superficie de control de cabeceo principal
De: Teplitz et al;
Pruebas de un modelo semi envergadura a escala 1/7 del avión XB-35 en el túnel de presión de 19 pies de Langley;
NACA-MR-L5L27;
Enero de 1946 4/4 final

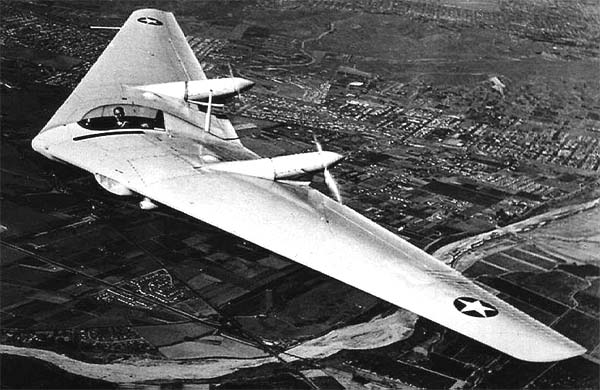

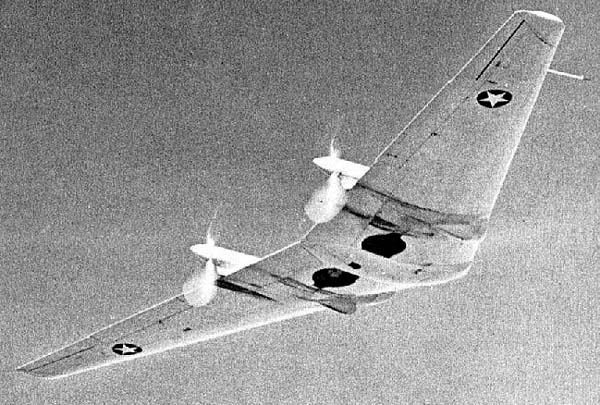

27 de diciembre de 1942. Primer vuelo del Northrop N-9M. Avión a escala de un tercio utilizado para el desarrollo del programa de bombarderos de largo alcance Northrop XB-35 y YB-35 Flying Wing.
Última edición:

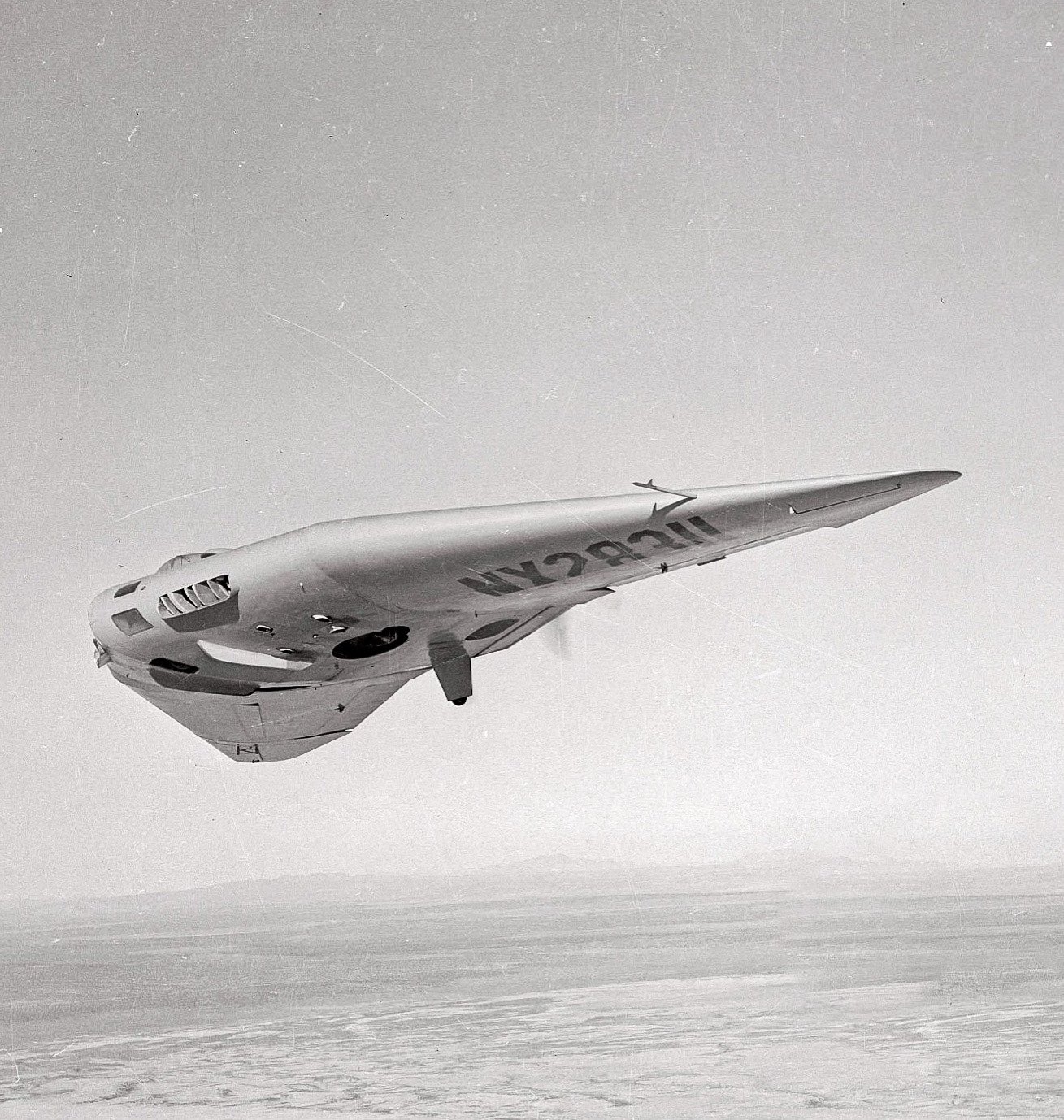

El XP-79 Flying Ram de Northrop: Un ariete volador
8 de enero de 2024El innovador pero efímero XP-79 Flying Ram de Northrop, un concepto radical en la aviación de combate durante la Segunda Guerra Mundial.
El XP-79 Flying Ram de Northrop: Un ariete volador
El innovador pero efímero XP-79 Flying Ram de Northrop, un concepto radical en la aviación de combate durante la Segunda Guerra Mundial. Análisis técnico
israelnoticias.com

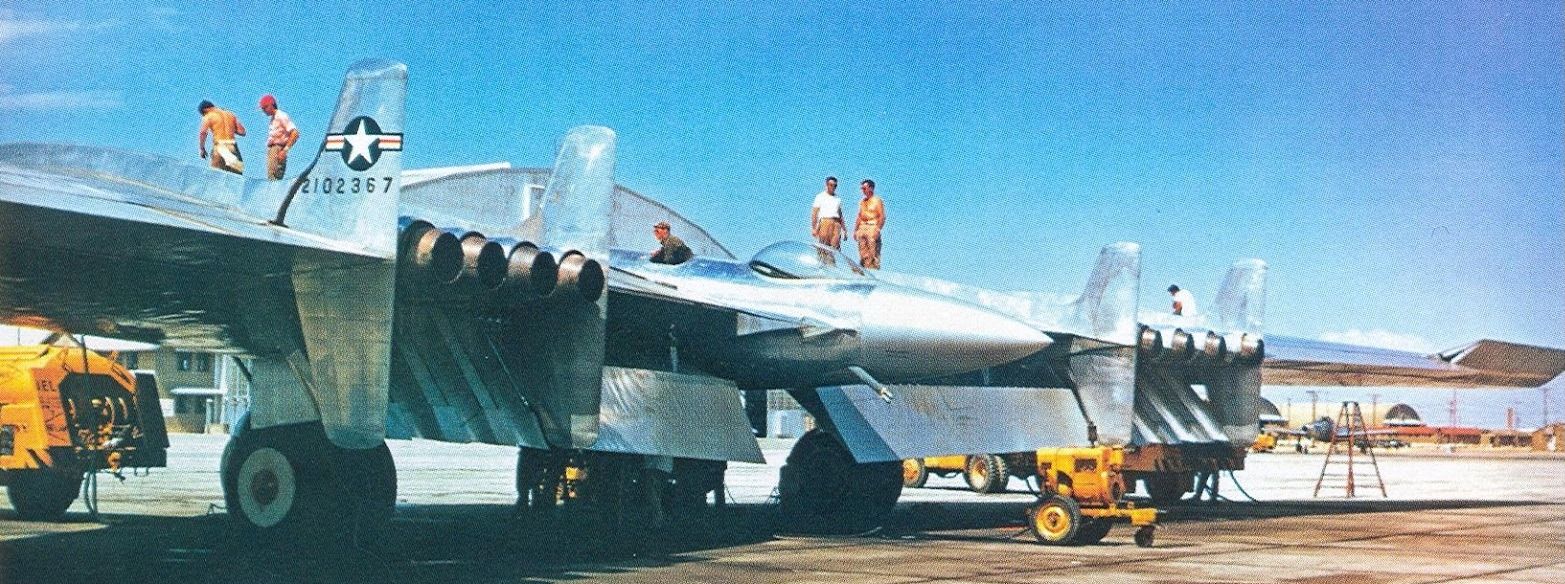

Después de la interrupción del proyecto B-49, la Fuerza Aérea financió la transformación del décimo YB-35 en una plataforma de prueba para una variante de reconocimiento fotográfico de largo alcance y desarmada.
Designado YRB-49A, estaba propulsado por seis motores Allison J35-A-19 de 5000 lb, dos por lado integrados en fuselaje mas dos J35 más en gondolas debajo del borde de ataque del ala
Designado YRB-49A, estaba propulsado por seis motores Allison J35-A-19 de 5000 lb, dos por lado integrados en fuselaje mas dos J35 más en gondolas debajo del borde de ataque del ala

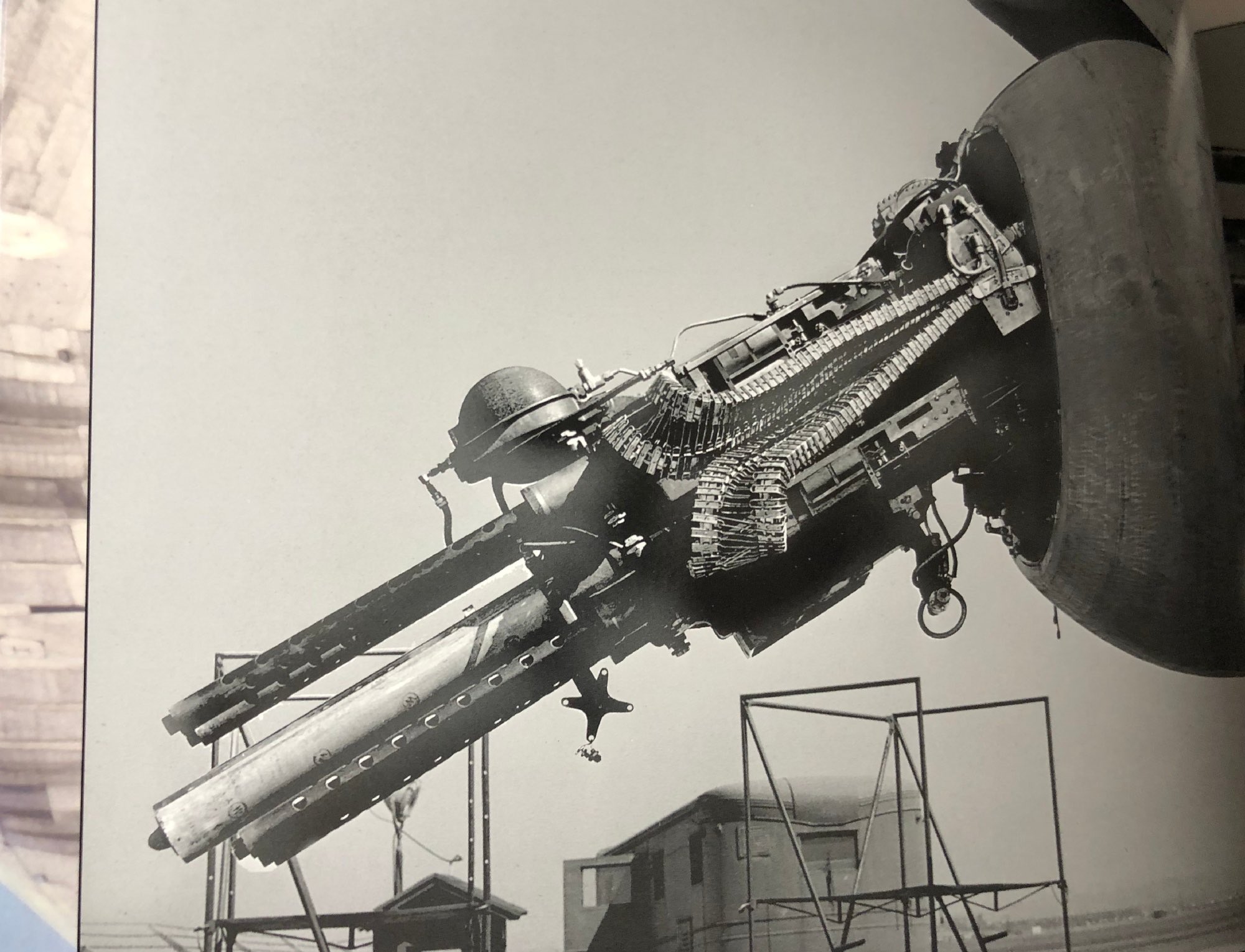

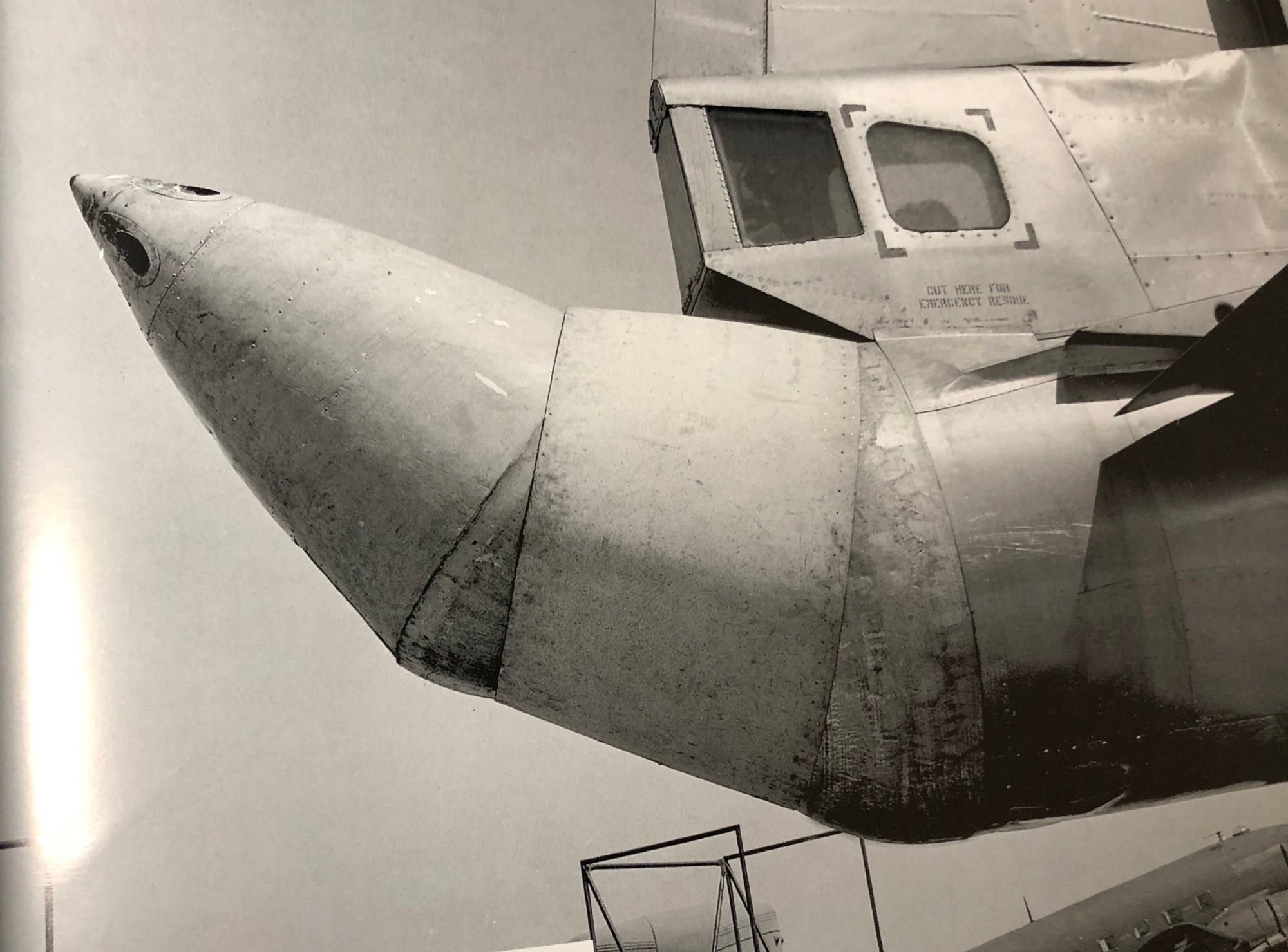

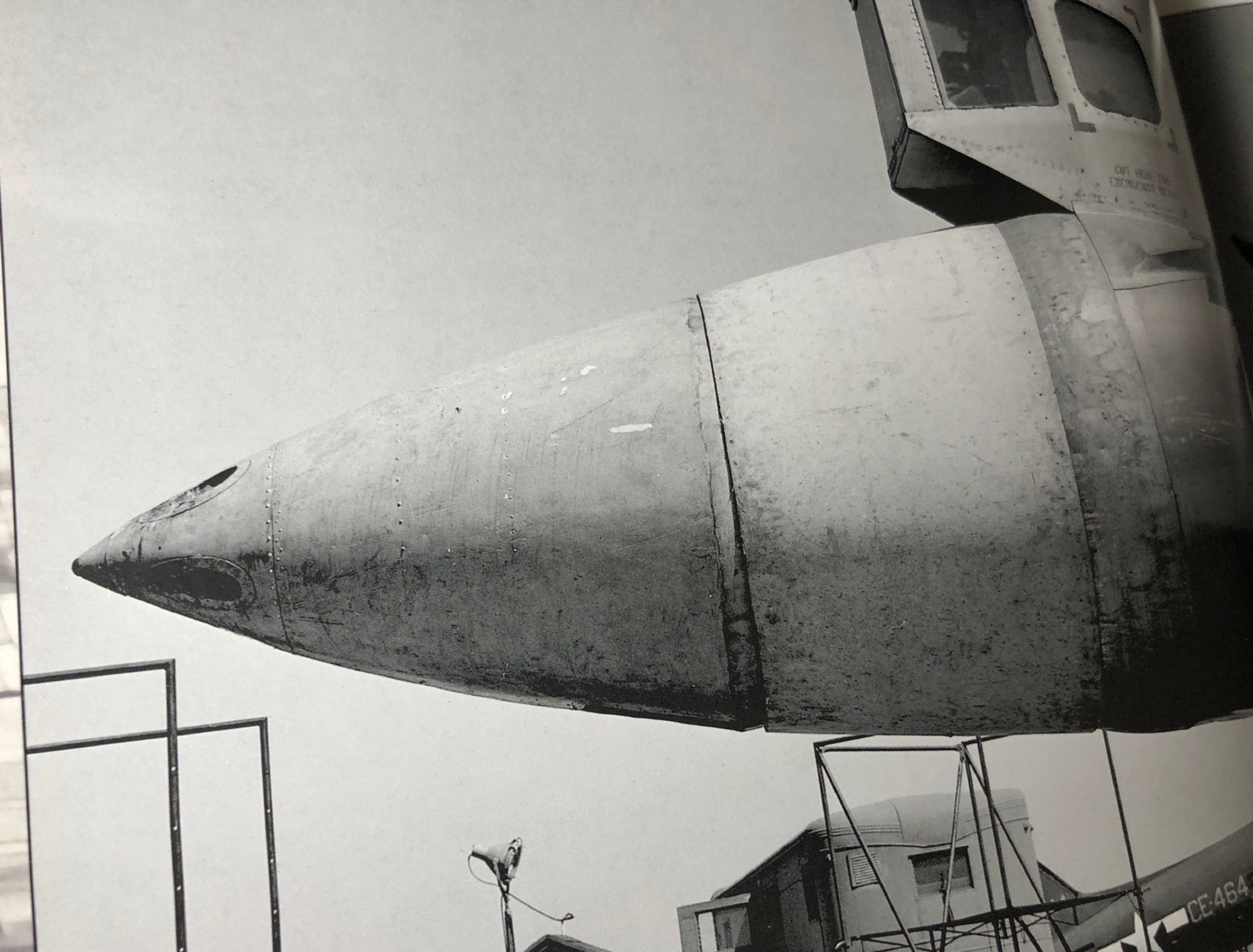

La torreta cuádruple calibre 0.50 controlada a distancia para el aguijón de cola del XB-35
Última edición:
Última edición:
Hola:
que pena no tener computadoras capaces y motores mas potentes
que pena no tener computadoras capaces y motores mas potentes
